超越基礎知識：客戶特定的連接器

來源：線束世界?作者：線束世界?2024-09-06 09:34


連接點的質量可能是電子設備設計中最重要的方面之一。戰略性地選擇可靠的、特定于應用的和客戶特定的連接器，以幫助消除性能故障或潛在的安裝問題，這一點至關重要。合適的連接器可以提供質量和安心，并確保現場不會出現故障。它還可以降低制造成本并使布線更容易。然而，在許多情況下，連接是最后要解決的問題。

在當今成本競爭激烈的環境中，有一種趨勢是將成本作為連接器選擇的主要驅動因素。雖然顯然需要考慮成本，但了解連接器的材料和結構的質量與其成本的關系也很重要。這將確保設備生命周期內的連接可靠性。

此外，在比較來自不同制造商的連接器時，請務必將同類產品進行比較。細微的材料或組件差異會影響連接器的整體質量和成本。檢查連接器的各種基本屬性是一個很好的起點。

連接器外殼

連接器外殼可以選擇許多不同的材料?？紤]以下關鍵因素：操作環境、溫度暴露、易燃性等級和所使用的制造工藝（例如波峰焊、SMT和引腳焊膏）。

一個簡單而好的例子是用于工業應用的PCB安裝式接線端子。在這種情況下，優質制造商通常會使用聚酰胺等尼龍材料。此類材料的優勢包括V0可燃性等級、高拉伸強度、可回收性、高達125°C 的工作溫度、出色的老化特性、高耐化學性和高強度。


在設計新產品時，連接器設計的外部和內部元素與性能同樣重要

金屬部件

連接器的金屬組件包括引腳、針套、觸點和夾緊機構。與可用于連接器外殼的可用塑料類似，金屬材料的選擇范圍也很廣。對于上述相同的PCB安裝端子塊，請考慮將PCB引腳的螺釘夾緊機構波峰焊到板上。

在這種情況下，電鍍銅合金是PCB焊針的絕佳選擇，因?yàn)樗哂袕?qiáng)度、耐腐蝕能力、優異的導電性和熱性能。對于夾緊機構，請考慮最適合此應用的金屬。在這個特定的連接器中，使用銅合金是合乎邏輯的，因?yàn)槭褂妙愃频慕饘倏梢詼p少腐蝕并保持一致、高質量的連接。此外，不同的金屬會隨著溫度的變化以不同的速率膨脹和收縮。對將在電路內交互的組件使用相同的金屬，可確保連接器在整個使用過程中實現高質量的接觸。

一切都在細節中

在檢查了構成連接器的組件的基本特性之后，下一步是確定這些基本材料選擇的潛在增強功能，以及支持應用要求的增值服務。對應用環境、潛在標準和制造工藝的特定要求都會影響塑料外殼材料的選擇。

這些要求可能是材料耐紫外線、能夠承受滅菌過程或能夠承受與回流焊接過程相關的更高溫度。除了選擇基材外，其他選項可能包括定制外殼顏色、屏蔽考慮、應力消除，以及可能在外殼主體本身上添加印刷或標記的能力。這些都有助于使連接器更加用戶友好，并更適合應用程序。

同樣，可以為金屬組件選擇各種屬性?？紤]因素可能包括電鍍以滿足特定的循環壽命或環境需求、可降低成本的替代賤金屬、選擇性加載觸點以幫助滿足爬電距離和間隙需求，以及替代引腳長度。有助于指導選擇過程的一些基本應用標準是連接是用于電源、信號還是數據;電壓和電流;以及被端接的電線的AWG尺寸。

何時自定義連接器是最佳選擇？

即使有所有可用的選擇，也可能無法提供滿足應用程序需求的明確、現成的解決方案。在這種情況下，特定于客戶的連接器解決方案可能是確保令人滿意地解決應用程序的特定目標、問題和需求的最佳方式。

對于特定于客戶的連接器解決方案，優質制造商將嘗試使用盡可能多的基本、現成的子組件。這有助于最大限度地降低成本，因?yàn)檫B接器只有一部分具有需要定制的獨特設計。

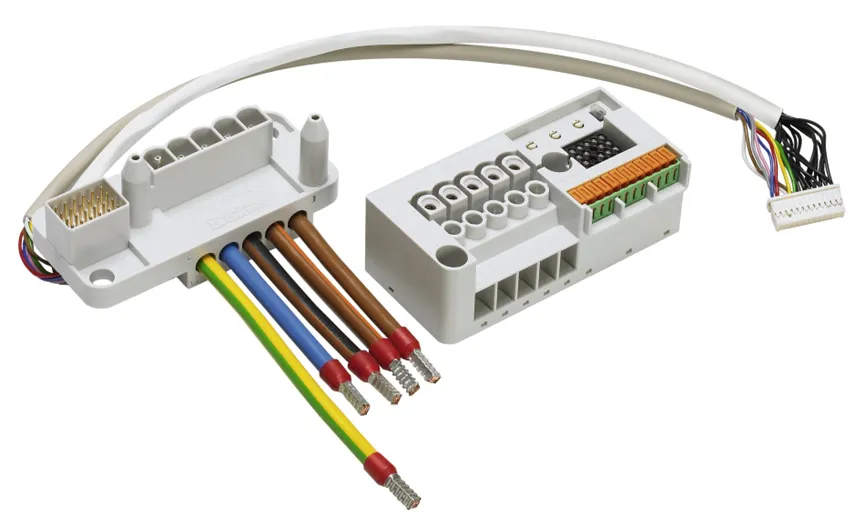

當現成的解決方案無法滿足您的需求時，可能是時候使用自定義連接器了?

（圖為：菲尼克斯電氣定制連接解決方案)

在許多情況下，該解決方案是定制的模制外殼，滿足應用的尺寸限制和材料要求，但使用標準夾緊機構和引腳/插座。但是，該解決方案還可以包含定制引腳、端接選項或其他項目，例如圍繞現有連接器主體的定制屏蔽。最終的解決方案甚至可能是創建一種混合連接器，使設計人員能夠?qū)㈦娫春托盘?hào)功能集成到一個更小的整體連接器中，而不是使用多個連接器來完成相同的任務。在考慮定制連接解決方案時，應考慮每個元素。

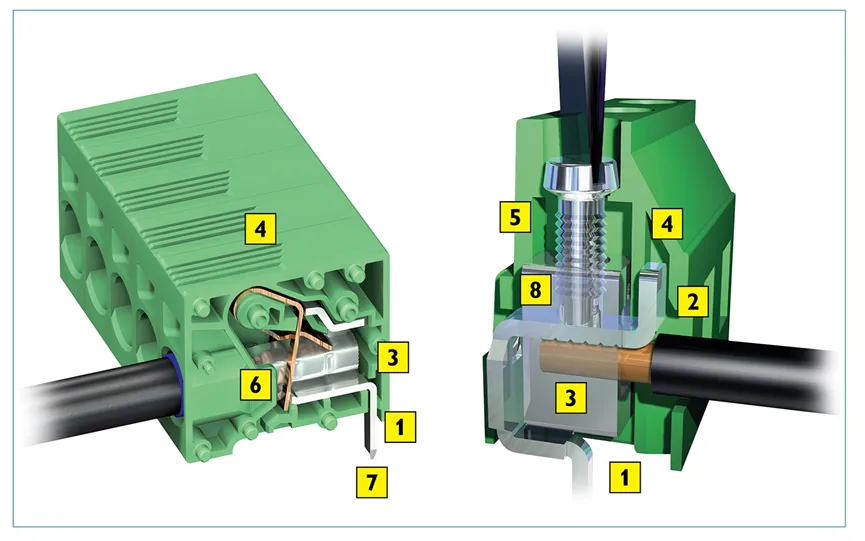

固定單件設計的要素

上圖顯示了高質量連接器的許多方面

1.引腳放置–筆直、間隔均勻的焊針，便于放置在 PCB 上。

2.載流棒–用于低電阻電流路徑的優質材料。

3.優質合金–根據設計選擇性能。使用類似的金屬在熱變化中實現相等的膨脹/收縮，可防止導線端接松動。

4.外殼設計–確保性能和生產的一致性。

5.外加螺釘-防止螺釘在打開位置時脫落。

6.彈簧直插技術–快速插入電線，無需工具，適用于實心和套圈絞合線，是最快的端接速度。

7.錐形引腳–通過防止觸點短線，提高在 PCB 上的放置便利性。

8.Reakdyn原理–螺釘?shù)臋C(jī)械鎖定可防止因振動或熱膨脹而松動。

創建特定于應用程序的連接器涉及許多變量的考慮。其他實際考慮因素集中在制造方面，包括組件材料、工裝策略和裝配自動化。由于這些決策會極大地影響產品成本，因此請選擇能夠提供滿足工具和最終單位成本預期的選項的連接器制造商。此外，選擇使用質量控制和經過驗證的設計流程路線圖的制造商，這樣就不會錯過任何細節。這導致了無缺陷、耐用的產品。

優質連接組件制造商遵守一致的質量指南、結構化的開發流程和行業領先的測試方法，以滿足客戶需求。與此類供應商合作可確保其現成或定制解決方案滿足特定設計要求的期望。
