由導電塑料制成的連接器如何促進可持續發展？

來源：線束世界?作者：線束世界?2024-09-11 09:34

基本塑料具有電絕緣性，但使用適當?shù)奶砑觿鼈兛梢詫?dǎo)電。導電塑料可用于替代金屬部件并提高連接器結構多個領域的可持續性。它們的制造能耗更低，重量更輕，減輕了系統重量，這是電動汽車（EV）等應用中非常重要的考慮因素。它們更輕的重量還減少了與運輸和物流相關的溫室氣體排放。

回顧塑料中的三個導電性級別，包括防靜電保護、靜電放電（ESD）保護和電磁干擾（EMI）屏蔽。然后，它研究了如何使用炭黑、碳纖維、碳納米管（CNT）和金屬顆粒制造導電塑料，使用 ALS 顯微斷層掃描優化導電塑料的制造，并比較了導電塑料與傳統金屬屏蔽的 EMI 屏蔽性能。

表面電阻率大于10^14Ohm-cm被認為是絕緣體。導電塑料的電阻率分為三個級別：

·10^12到10^6Ohm-cm，用于防靜電保護

·10^6到10^4Ohm-cm，用于ESD保護，以及

·低于10^4歐姆-cm，用于EMI屏蔽。

季戊四醇四硬脂酸酯（PETS），也稱為季戊四醇硝酸酯，通常用于提供防靜電保護。生產導電塑料涉及材料的成本、導電性、機械強度和可加工性之間的權衡。除了sterate添加劑外，其他添加劑還包括炭黑和金屬顆粒。

炭黑價格低廉，廣泛用于制造導電塑料，用于防靜電保護和低性能EMI屏蔽。

碳纖維比炭黑更具導電性，并增加了機械強度。他們生產輕質導電塑料，用于汽車和航空航天應用中的結構部件。

碳納米管用于生產具有抗靜電和EMI屏蔽性能的導電塑料，用于傳感器和執行器等電子元件。

精細分散的金屬顆粒（如銀或銅）也用于生產導電塑料。與碳基填料相比，這些塑料具有更高的導電性，用于為電子設備的連接器和外殼提供EMI屏蔽。

處理事項

填充有分散金屬顆粒的塑料的加工對性能有很大影響?？茖W(xué)家們使用先進光源（ALS）顯微斷層掃描技術來研究具有精細分散金屬顆粒的塑料的制造。ALS系統結合了非常高的X射線和紅外光通量，以納米或微米的分辨率捕獲材料內部結構的三維圖像。

在一項實驗中，科學家們?cè)贏LS光束線上建造了一個特殊的加熱臺，以便他們可以觀察各種溫度下的導電塑料。在退火之前，注塑成型部件的導電性較差。在退火過程中，樣品中的銅和錫顆粒重新分布，電導率顯著提高。了解退火如何提高導電性將有助于改進制造工藝（圖 1）。

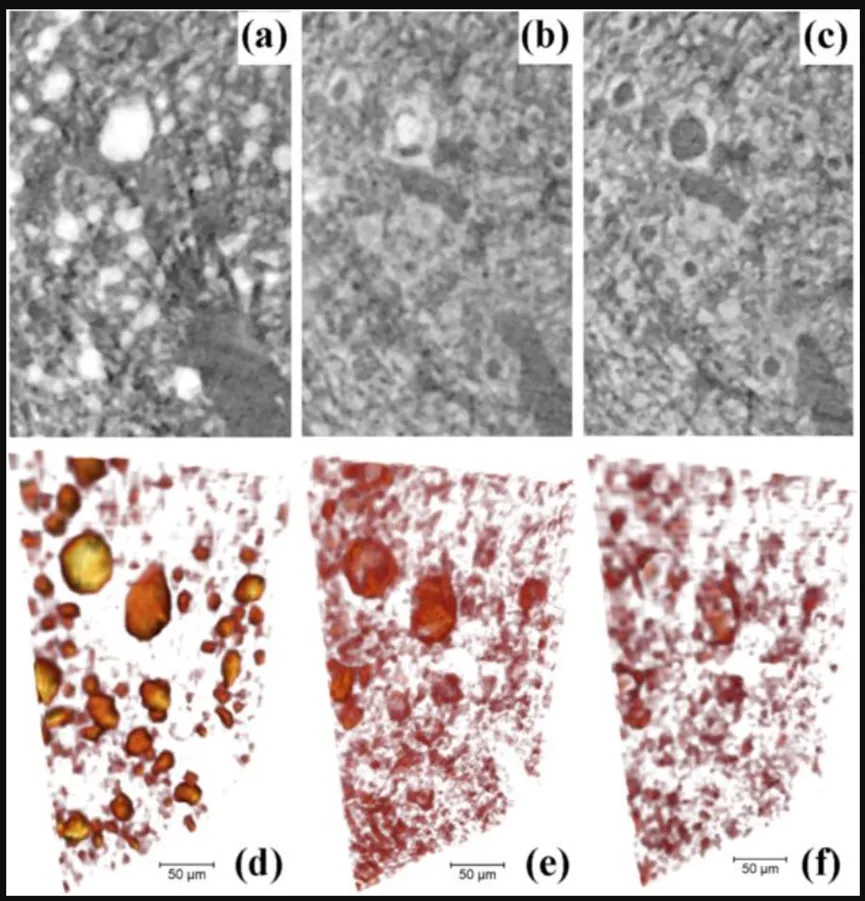

圖1.退火前（a，d）和在210°C退火60分鐘后（b，e）和退火130分鐘后（c，f）的斷層重建橫截面（上圖）和體積渲染圖（下圖）

（圖片：伯克利實驗室）

靈活性和可持續性

除了提高可持續性外，導電塑料還支持連接器設計更大的靈活性。對于汽車系統等應用，導電塑料可以提供環境穩定性、可回收性、減輕重量和高機械性能。導電塑料還可以支持?jǐn)?shù)據處理和通信應用中連接器所需的小尺寸和復雜幾何形狀。

可以使用不同的塑料來支持特定的性價比要求，并且可以微調金屬填料的濃度以提供所需的屏蔽水平。使用傳統塑料需要使用沉積、電鍍、沖壓或其他制造選項添加金屬屏蔽層，這會增加復雜性和成本。

導電塑料emi屏蔽罩有多好？

如果使用合適的塑料，導電塑料EMI屏蔽可以提供與金屬屏蔽相當?shù)男阅芩?。例如，將兩種導電塑料的插入損耗和串?dāng)_性能與金屬部件進行了比較。塑料外殼表現出與金屬部件幾乎相同的性能（圖 2）。


圖2.由兩種不同導電塑料制成的注塑成型導電塑料外殼的性能比較，與使用傳統絕緣塑料外殼和金屬屏蔽層制成的參考零件的比較

（圖片：TE Connectivity）

總? 結

導電塑料有助于可持續發展，因?yàn)樗鼈冃枰俚哪茉磥?lái)生產，并且與金屬基屏蔽選項相比，它們使屏蔽層的重量更輕。通過微調塑料中分散金屬顆粒的密度并控制退火過程，可以控制EMI屏蔽性能。它可以與純金屬基設計提供的屏蔽相媲美。
