通過打印、標記和鍵控簡化連接

來源：線束世界?作者：線束世界?2024-10-08 09:18

連接器定制采用不同的形式來滿足設備制造商、設計人員和最終用戶的需求。打印、標記和鍵控是自定義形式，直達建立安全、可靠、用戶友好的連接的核心。

大多數技術歸結為以安全且正確對齊的方式將正確的插頭與正確的插座配對。這似乎很簡單，但在具有數百個具有不同功能的相同或類似連接器的應用中，這帶來了重大挑戰。例如，單個接線端子可能包含用于電源和信號以及接地連接的端子。連接器的額定電壓、額定電流以及電線尺寸和類型也各不相同。Mism 可能會導致信號或電源丟失。它還可能對連接器、其他組件甚至設備本身造成機械或電氣損壞。它可能會因短路或設備故障而帶來安全風險，從而可能對連接人員或最終用戶造成傷害。不正確的配接也會浪費時間和金錢。但是，這些問題可以通過打印、標記和鍵控來避免 — 簡單的自定義消除了連接時的猜測。

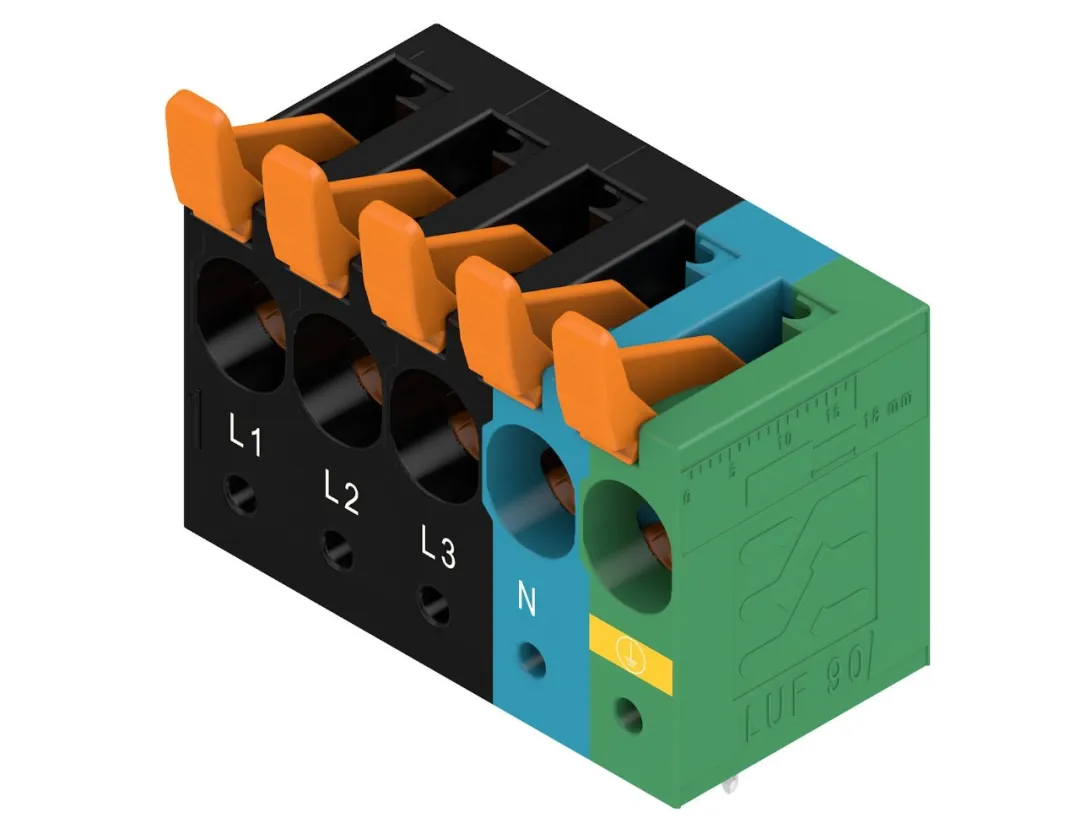

Weidmuller的PCB端子，具有印刷和不同顏色的位置

印刷和標識解決方案

打印和標記涉及添加視覺提示，指導用戶進行正確的連接，防止在設置、維護或維修過程中出現錯誤。例如，如上圖所示的PCB端子可以標記為 L1、L2、L3以區分不同的火線;N代表中性線;或 G表示接地線。這些名稱使正確識別要插入的端子的過程變得更快、更容易。

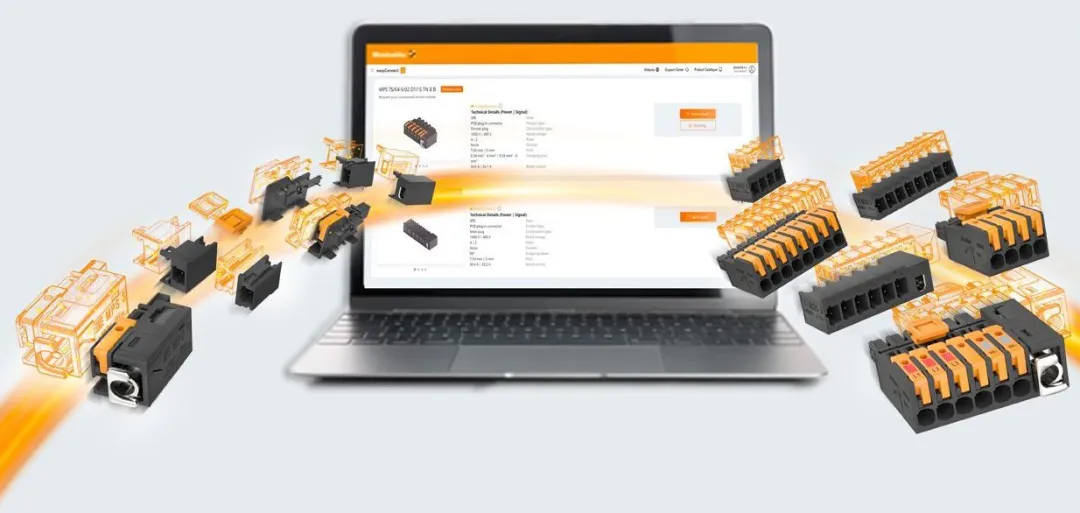

Weidmuller的easyConnect配置器工具允許客戶設計自己的組件，包括打印和顏色編碼easyConnect目前在歐洲提供，很快將在美國提供

此標簽可以打印在端子上，也可以使用卡在連接器上的預打印標記標簽添加。應用標記是一個簡單的過程，它為控制面板帶來了一個干凈、易于閱讀的組織。

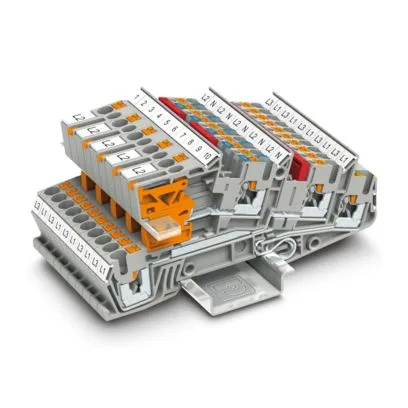

菲尼克斯電氣的端子標識以卡片、片狀或卷狀形式提供

鍵控解決方案

與提供視覺提示的印刷和標記不同，鍵控是一種機械解決方案，可在物理上防止連接器以錯誤的方向配接或與錯誤的插頭/插座配接。

標準鍵控內置于連接器的設計中。例如，D-Sub 具有不對稱的形狀，可防止它們倒置嵌合。如果引腳需要按特定的從左到右順序與插座對齊，則連接器的D形（一側有一排較短的引腳/插座）可防止它們以相反的方向配接。

可以通過不同的方式實現自定義鍵控。一種選擇是插入一個鍵代碼元素，創建一個物理屏障以防止錯誤配接。另一種選擇是在連接器上生成特定的槽口或孔圖案，這些凹槽或孔只能與相應的配合正確對齊。

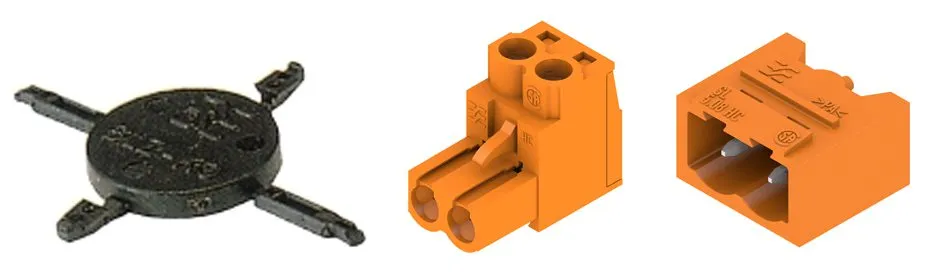

鍵碼元素（左）將用于阻塞插頭上的一個位置（中）和接頭上的相反位置（右），以便只有一個位置連接圖片由Weidmuller提供

當相同或類似類型的多個連接器一起用于不同目的時，鍵控非常有用?！叭绻阌兴膫€面板安裝連接器排列在一起，它們都是不同的鍵控，那么你需要四個特定的配接連接器來配接它們。你不能用同一個連接器完成所有工作，“SV Microwave的高級產品開發工程師James Merryman說。“然而，如果您的面板上排列了多個SMA，而無需鍵控，則可以將任何SMA與任何其他SMA配對。您可以將電源與RF輸出配對，這將完全破壞系統中的所有放大器以及更多設備，并造成嚴重破壞。

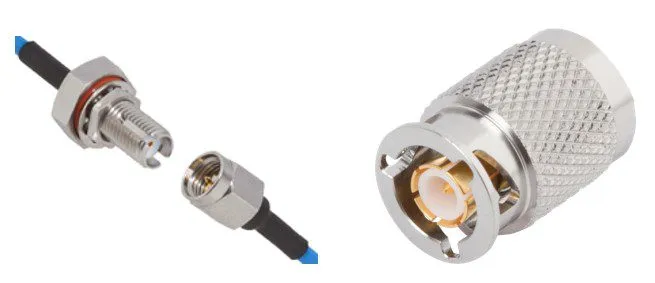

SV Microwave的鍵控SMA連接器（左）和鍵控 ZMA連接器（右）

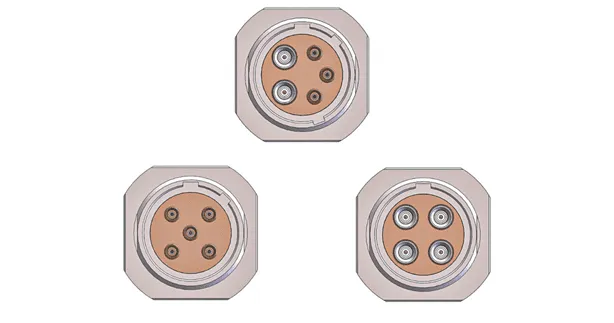

SV Microwave獨特的、完全可定制的多端口連接系統將SMPM/SMPS連接器組合到一個多端口中。鍵控功能（如下所示）將連接器正確對齊到其配接的兩半。與同等數量的螺紋單端口連接器相比，這減少了配接錯誤、進行多次連接所需的時間、所需的工具數量以及連接器的占用空間。
