無線電力傳輸(WPT)中的補償是指使用額外的電路元件來抵消充電系統中的無功功率。簡單補償拓?fù)錇镾或P型,而基本補償拓?fù)浒⊿S、SP、PS和PP類型。
拓?fù)浣Y(jié)構根據補償元件在主器件(發射器)、輔助器件(接收器)或兩者中的放置進行分類。它還根據初級和次級線圈中使用的補償元件的數量進行分類。
無功功率流如何影響WPT性能?
無功功率流是由于發射線圈和接收線圈中的電感引起的。它不有助于實際的電力傳輸,并在電源和負載之間保持循環。這種現象反過來會導致更高的電流,任何從事電力電子工作的人都會知道,更高的電流也會轉化為高功率損耗。
當在補償拓?fù)涞膸椭聦o(wú)功功率流最小化時,自然會提高功率傳輸效率并減少能量損失。因此,發射和接收線圈在諧振或接近諧振時工作,這是實現最大功率傳輸?shù)睦硐霔l件。
為什么在補償拓?fù)渲行枰娙萜骱碗姼衅??因?yàn)楦锌购碗娙菘箙f(xié)同工作以相互抵消。因此,當特定類型的電抗較大時,可以使用相反的電抗來使系統在沒有無功功率流的情況下達到平衡。
補償電路由電容器和電感器的組合組成,從而產生多種形式的補償拓?fù)洌汉?jiǎn)單、基本和混合。

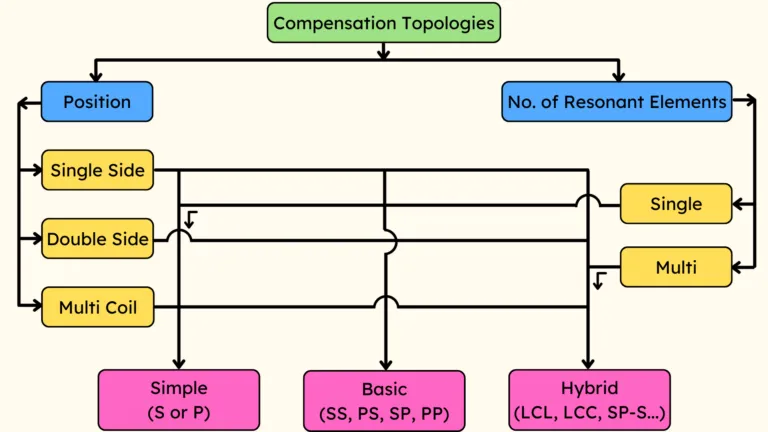

圖1顯示了如何通過調整元件的布局和數量來獲得三種類型的補償拓?fù)??;旌项愋蛯为?dú)介紹,因?yàn)樗辉诒疚牡挠懻摲秶畠?nèi)。
需要注意的是,“S”表示電容器串聯放置,“P”表示電容器的一端與充電線圈的兩端平行放置,具體取決于拓?fù)浣Y(jié)構。

簡單(S或P)補償拓?fù)?/strong>
最簡單的補償拓?fù)涫荢或P型,指的是將電容器串聯或并聯添加到系統的初級(發射器)或次級(接收器)側的配置。?
這些拓?fù)渲荚谔岣吖β蕚鬏數男屎托阅堋_@是通過調整系統使其在共振或接近諧振時運行來實現的。
串聯補償(S):補償電容器與此拓?fù)渲械木€圈串聯。串聯補償有助于在工作頻率下產生諧振電路,這對于需要恒定電壓的應用非常有用。它還有助于實現一種稱為零電壓開關(ZVS)的條件,從而降低電力電子設備中的開關損耗。
并聯補償(P):在并聯補償中,電容器與線圈并聯連接。這種配置將線圈的固有頻率調整為系統的工作頻率。它類似于串聯補償,但具有不同的電氣特性和效果。并聯補償通常用于需要保持恒定電流的地方。它還傾向于對發射器和接收器之間耦合條件的變化提供更好的容忍度。?
基本補償拓?fù)?/span>
基本補償拓?fù)涫荅V WPT應用的實用起點。請注意,每個基本拓?fù)涠冀Y(jié)合了兩個字母S和P。第一個字母是指WPT初級側線圈中的補償類型,第二個字母是指WPT次級側線圈中的補償類型。

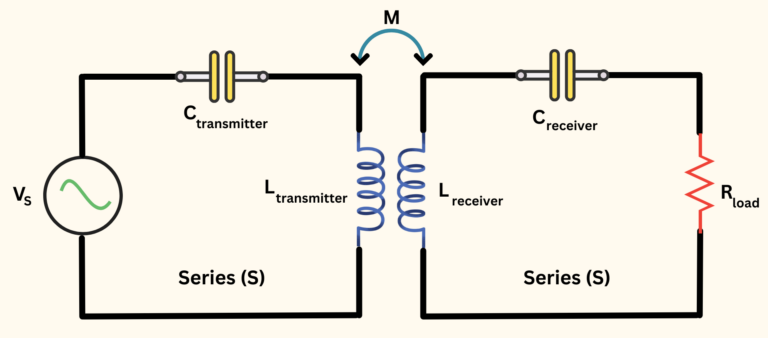

?串聯-系列(SS):發射器和接收器線圈與電容器串聯,如圖2所示。這種拓?fù)浣Y(jié)構因其簡單性和在變化負載條件下保持恒定電壓的有效性而受益。

SS拓?fù)湟云涓咝?、不受磁耦合系?shù)的影響和對諧振頻率的負載而聞名。它適用于具有較長主磁道的系統。

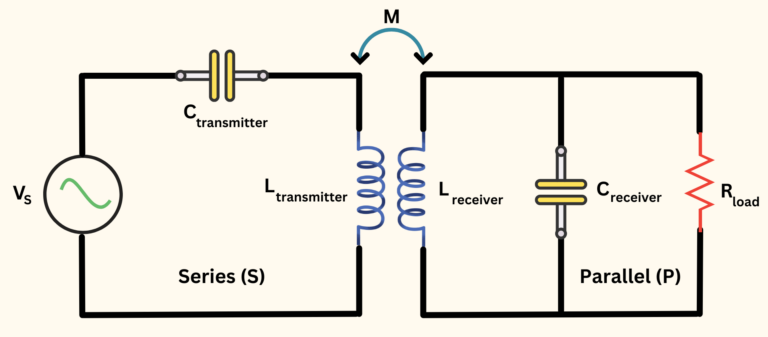

? 串并聯(SP):圖3顯示了SP類型,其中發射器線圈與電容器串聯,而接收器線圈與電容器并聯。這種拓?fù)浣Y(jié)構適用于在耦合條件或負載變化的情況下保持恒定電流輸出的應用。它還因影響補償網絡的功率因數和輸入到輸出電壓的傳輸函數而聞名。SP補償拓?fù)涮貏e適用于負載阻抗變化的應用。

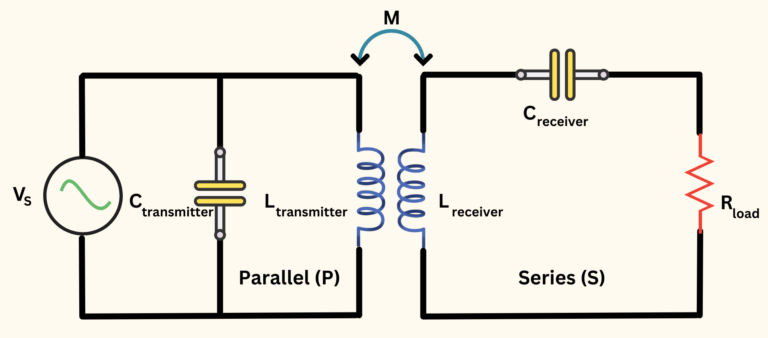

?并聯串聯(PS):在這種拓?fù)渲?,發射器線圈與電容器并聯,接收器線圈與電容器串聯(圖 4)。它適用于主要目標是提高整個系統的電壓增益的場景。
PS補償拓?fù)涮貏e適用于弱磁耦合的應用。它具有提高功率因數、提高功率傳輸效率以及在弱耦合情況下具有更好的性能等優勢。

? 并行-并行(PP):PP補償拓?fù)漕愋?。發射器和接收器線圈與電容器并聯。?這種拓?fù)渫ǔS糜谛枰诳勺兙嚯x上實現高效率和高功率傳輸?shù)拇蠊β蕬?yīng)用。
PP 補償拓?fù)渑cPS補償拓?fù)溆性S多相同的功能。因此,它適用于弱耦合情況,并提供高效率和功率因數。
總 結
簡單的(S或P)型補償拓?fù)湓贓V WPT應用中并不常見,因?yàn)樗鼈兛梢詽M足一些要求。它們還具有低效率和低功率因數,盡管它們的控制機制更簡單。
將電容器串聯在發射器線圈中比并聯更有利。對于這個問題,SS和SP補償類型勾選了EV應用的許多WPT參數。但是,PS和PP補償類型?對于高功率應用非常有用。
