圓形連接器的主要耦合類型有哪些？

來源：線束世界?作者：線束世界?2024-10-21 13:21

認識連接器：圓形連接器耦合類型

圓形連接器是每個市場的支柱應用。它們耐用、可靠，并有多種尺寸、材料和外形尺寸可供選擇。該產品類別非常多樣化，為許多用例和環境提供了合適的選項，但它們都非常簡單地由其圓柱形外殼形狀和圓形配合面定義。配接時，將配接對的兩側推到一起，并通過一側的引腳和另一側的插座連接。

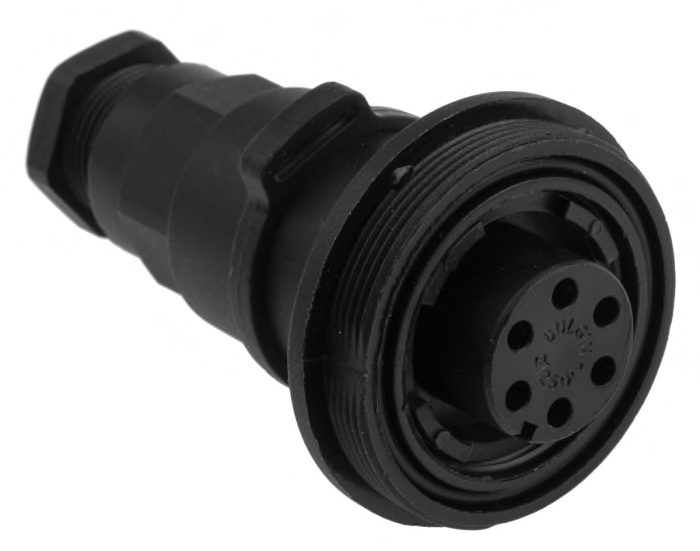

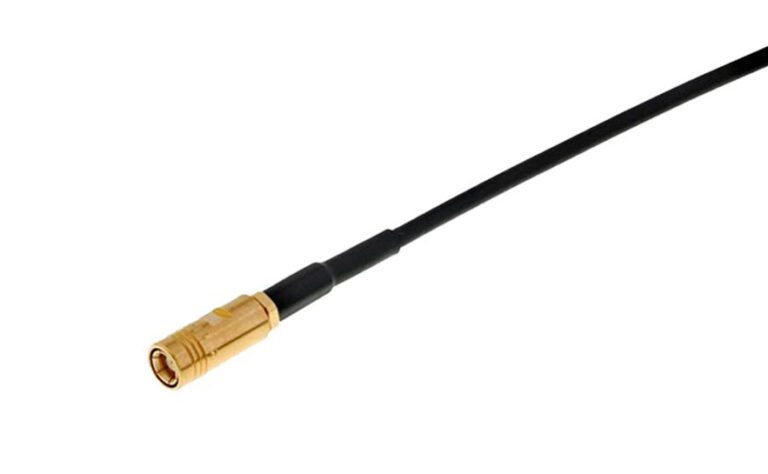

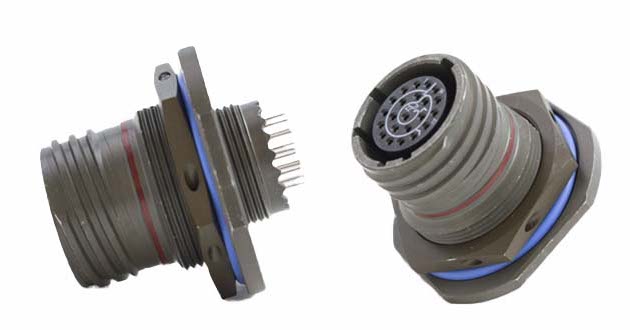

五種主要的接頭類型確保連接安全。圓形連接器的五種主要耦合類型是卡口式、螺紋式、推拉式、卡扣式和旋入式耦合?！榜詈项愋汀笔侵腹潭ㄅ鋵Φ膬砂氲姆绞健A形連接器用于將設備連接到電纜或連接兩個設備。每種接頭類型都為用戶和應用提供了特定的優勢。在指定圓形連接器時，選擇正確的耦合類型取決于應用的工作環境、電源要求、信號類型、用戶訪問和技能水平以及其他因素。每種聯軸器類型都有獨特的優勢。

貿澤電子提供的ODU MEDI-SNAP 3.5防觸摸高密度連接器可在狹小的安裝空間內提供最高性能，最多可容納41個信號觸點，并且由于采用推拉式鎖定系統，因此安全可靠。3.5連接器具有用于混合解決方案的獨特插件，除了電力和流體的傳輸能力外，還為更多信號提供了空間。輕質塑料外殼、IEC 60601-1：2 MOPP、2 MOOP保護標準和各種介質插件只是ODU MEDI-SNAP 3.5連接器的一小部分功能。這些連接器的適用環境包括工業、醫療和測試與機械環境

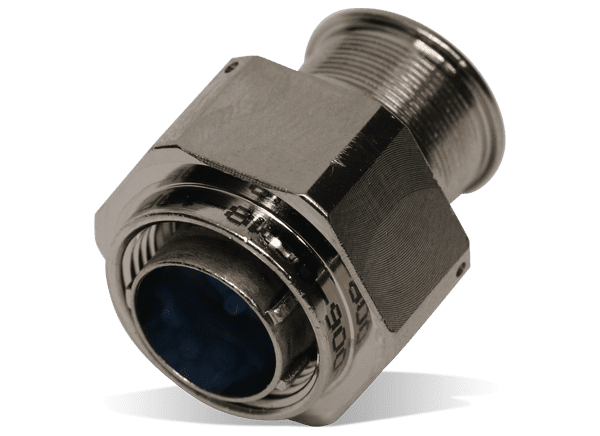

卡口耦合

卡口連接器的一側是插頭，另一側是插座。這種類型的耦合器使用旋轉機構將連接器鎖定到位。卡口式耦合以其可靠性、易用性和高耐用性而聞名。它通常用于存在振動和沖擊的惡劣環境。

一種變體，反向刺刀連接器，最初是為北約戰車設計的。反向卡口連接器需要旋轉120°才能配接，從而實現快速簡便的配接和分離。它們的設計還允許用戶以三種不同的方式確認配接：觸覺、聽覺和視覺。配接時，用戶感覺到連接器鎖定到位。當連接螺母完全嚙合時，當三個螺柱卡入到位時，會聽到響亮的咔嗒聲。

工具

卡口式耦合連接器通常不需要特殊工具
