什么是符合MIL-STD-1553標準的連接器和組件？

來源：線束世界?作者：線束世界?2024-11-18 10:06

MIL-STD-1553 是一種軍用標準，它定義了串行數據總線的機械、電氣和功能特性，目的是可靠地傳輸數據。Cinch Connectivity Solutions 產品經理 Brian Conway 表示，這種標準也稱為 Milbus，已被納入過去 50 年來制造的幾乎所有類型的美國軍用車輛，因為設計師知道符合 MIL-STD-1553 標準的連接器可以工作。它最初是作為軍用飛機的航空電子串行多路復用數據總線設計的，并已在太空應用中變得常見，例如航天器、國際空間站和詹姆斯韋伯太空望遠鏡的機載數據處理子系統。MIL-STD-1553 現在通常用于集成國防和空間系統，并越來越多地用于商業航空航天領域。

標準的演變

美國空軍為航空電子數據總線制定的規范于 1973 年成為空軍官方標準，并首次用于 F-16 獵鷹戰斗機。該總線和 MIL-STD-1553 規范后來被美國武裝部隊的其他部門采用，并成為英國和北大西洋公約組織 (NATO) 使用的總線標準的基礎。美國國家航空航天局 (NASA) 還為航天器機載數據處理 (OBDH) 系統對該總線進行了標準化。

第一個修訂版本 MIL-STD-1553A 于 1975 年發布。由于供應商實施修訂版本的方式不同，導致產品不兼容。為了解決這個問題，1978 年發布了 MIL-STD-1553B，允許制造差異，但規定了嚴格的電氣接口。

MIL-STD-1553 硬件

MIL-STD-1553 系統由總線控制器 (BC)、遠程終端 (RT) 和總線監視器 (BM) 組成。BC 是系統中唯一可以啟動數據傳輸?shù)牟糠郑@是系統可靠性的關鍵因素。

PEI-Genesis 博客文章解釋說，數據總線耦合器充當數據總線上的接口點，并在各個子系統之間分配信號。該標準概述了雙冗余、平衡線路物理層；總線控制器啟動所有通信。每條總線支持最多 31 個遠程終端，為數據總線提供輸入和輸出接口，以及一個或多個總線監視器，它們被動收集數據而不影響總線操作。這些設備通過稱為短截線的支路連接到總線。該標準的其他關鍵組件包括終端器，它通過吸收到達總線端的信號來保持信號完整性，防止反射并確保穩定的通信；耐用的屏蔽雙絞線電纜和專用連接器，旨在抵御軍事行動的環境挑戰；以及適配器，即促進航空航天和軍事應用中的航空電子系統之間通信的接口設備。


PEI-Genesis 的 Cinch Trompeter 連接器、電纜、終端器和適配器經過精心設計，符合美國國防部針對軍事和航空航天應用中的數據總線通信系統制定的嚴格 MIL-STD-1553 標準

MIL-STD-1553B 具有多種作用

在飛行控制系統（FCS）中，MIL-STD-1553B 的高速、可靠數字總線可確?？焖?、無錯誤的數據傳輸，從而實現動態飛行穩定性，因為駕駛艙指令與傳感器反饋的結合直接有助于實時、自動調整飛行參數。

統一的通信框架無縫整合了來自 GPS、雷達和慣性導航系統的數據。這種集成使飛機能夠精確計算其位置、方向和速度。此外，該標準強大的錯誤檢查機制有助于確保定位數據始終可靠。

在航空電子導航系統中，MIL-STD-1553B 提供統一的通信框架，無縫整合來自 GPS、雷達和慣性導航系統的數據。這使飛機能夠準確計算其位置、方向和速度。此外，該標準強大的錯誤檢查機制有助于確保定位數據的持續可靠性。

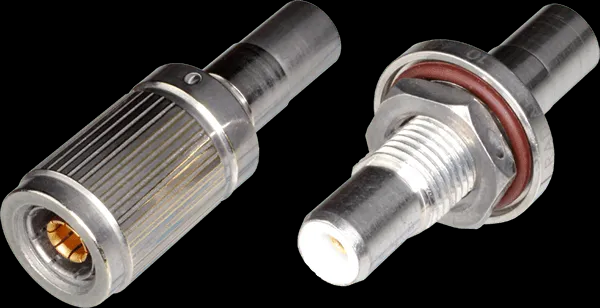

Radiall 的 RTX旋入式微型連接器工作頻率為低頻 DC-5 MHz，設計用于數字航空電子設備中由 MIL-STD-1553B 標準定義的數字?jǐn)?shù)據總線。RTX 接口符合 AECMA EN3716 標準


Axon' Cable 專門設計和制造符合 MIL-STD-1553 標準的數據傳輸系統中使用的所有組件。從通信系統到飛行控制設備，信號都通過這些可靠的符合 MIL-STD-1553 標準的鏈路傳輸。它們提供高數據安全性、信號完整性、良好的電磁保護、重量和空間節省，以及對連接到總線的所有設備的快速診斷

設計說明

標準：廣泛的測試和資格認證流程確保符合 MIL-STD-1553B 要求，并保證與數據總線網絡內其他組件的互操作性和兼容性。

安裝：需要雙冗余系統，具有兩條信號路徑，一條主信號傳輸線加一條備用信號傳輸線。所有連接器和射頻電纜（它們共同構成系統的主要物理層）必須嚴格滿足所有要求。

傳輸協議：時分復用（TDM）。

材料：高品質材料確保高可靠性，雙軸電纜（具有一對絞線）可消除電磁場以形成射頻屏蔽。

環境特性：設備必須堅固耐用，能夠承受惡劣環境，包括溫度范圍和壽命、抗沖擊和防潮。極化、鍵控和可選密封可確保正確配合并防止信號丟失或損壞。

電氣特性：設備運行頻率較低，低于 500 兆赫 (MHz)。
