暢談電纜布線創新

隨著組件變得越來越小，性能要求越來越高，客戶希望供應商尋求創新解決方案來滿足他們的需求。在電纜布線方面，有時最好的解決方案并不華而不實，而是簡單而有效。

連接器依賴于安全的電纜連接。因此，電纜布線解決方案不僅僅是事后才想到的;它們是設備設計不可或缺的一部分。

當信號通過電纜傳輸時，會發生一定程度的插入損耗。隨著電纜長度的增加，這種損耗也會增加。較小直徑的電纜比較大直徑的電纜更容易丟失。然而，較小的電纜占用的空間更少，并提供一些客戶所需的更高靈活性，例如從多端口連接器引出。這意味著必須做出妥協 — 要么使用較小的電纜并犧牲信號功率，要么使用較大的電纜并犧牲靈活性和節省空間。

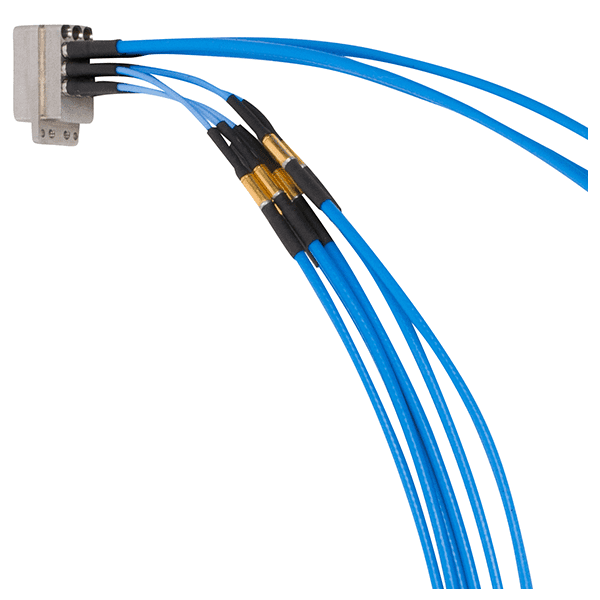

SV Microwave 的 ConvergeRF 與 VITA 背板模塊

為了解決這個問題，SV Microwave 開發了 ConvergeRF 電纜組件?！八旧鲜且粋€(gè)電纜接頭，”高級產品開發工程師 James Merryman 說?！白罾硐氲姆矫媸撬绾巫屛覀儚妮^小直徑的電纜變成更大的電纜?！毕聢D說明了這樣做的最顯著好處。

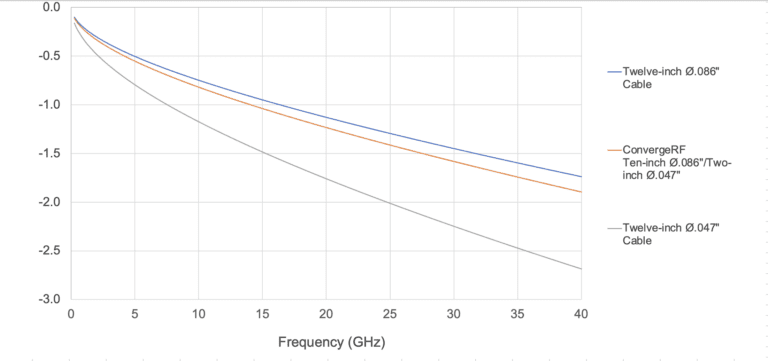

ConvergeRF 和標準電纜之間的插入損耗差異

“通過使用一小段小直徑電纜來獲得靈活性并過渡到更大直徑的電纜，客戶仍然可以滿足他們的損耗預算，”Merryman 說?！斑@使我們能夠在某種程度上分割差異。我們離這種更大直徑的 .086 電纜更近，但在最需要的地方仍然具有密度和靈活性，這通常就在較小的 .047 電纜的連接器后面。

此外，ConvergeRF 提供的反射更少，這意味著更好的 VSWR（電壓駐波比）?！笆褂脙蓚€(gè)配對連接器之類的東西，你會看到更多的反射和更大的 VSWR 增加，或者回波損耗增加，”Merryman 補充道。

SV Microwave 提供 ?.047 至 ?.086 電纜，目前正在開發一些不同的版本。

夾子和墊圈

在使用電纜的地方，例如在 eVTOL（電動垂直起降）、AAM（高級空中交通）和 UAV（無人機）等飛機中，在車輛設計過程中需要解決多個問題。尺寸和重量必須保持在最低限度，而不會影響性能。這超出了電纜本身，延伸到將它們穿過飛機的夾子。另一個問題是可以很容易地接觸到線束進行維修或更換。

設計人員需要做出的首要決定之一是是否使用粘合劑或螺釘來連接夾具。螺釘是安全的，使夾具更容易被移除，但它們會損壞夾具所連接的表面，這對于機身來說并不理想。為避免鉆孔，使用了粘合劑，但它們需要非常堅固和安全。如果將它們移除，它們也可能造成損壞;并將它們保持連接狀態，但添加新的夾具以適應不同的尺寸會增加不必要的重量。

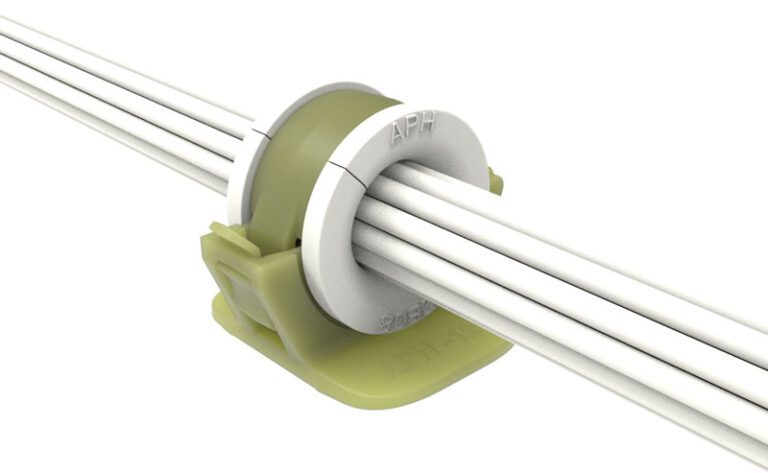

Amphenol Pcd 的 81X 夾具是 U-Snap 系列夾具的一部分

Amphenol Pcd 膠粘劑系列中的新型 81X 為安裝后的電纜更換提供了有效的解決方案?！斑@款膠粘劑夾的底座有三種不同的尺寸，8、12 和 16。每個底座內可以容納四到五個不同尺寸的索環。因此，雖然外徑?jīng)]有變化，但客戶可以根據需要只更換墊圈。這將允許人們至少在一定范圍內改變穿過該區域的線束大小，而無需更換整個夾具，“Amphenol Pcd 產品專家 Ben Drury 說。

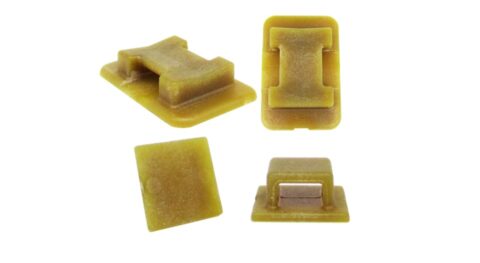

粘性扎帶支架提供了一種低調的解決方案。這些矩形或更小的方形拉桿支架由玻璃填充的 Ultem 或玻璃填充的 PEEK 制成，可以使用濕法工藝環氧樹脂進行粘合。建議與任何標準 MS3367 或等效的系緊帶一起使用

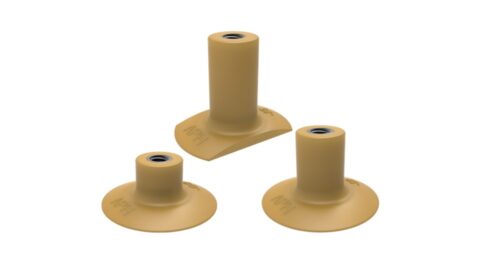

由玻璃填充的 Ultem 制成，并使用濕法工藝環氧樹脂粘合，每個支座都使用 10-32 插件，使其與所有 APH 夾具兼容

粘性扎帶安裝座需要扎帶來固定線束，外形扁平。支座可用于需要額外高度的位置?！芭c其讓飛機本身的所有東西都平整，不如讓對峙變得更高。我們也有螺絲安裝的支架，它們提供了更高的安全性，因?yàn)樗鼈儾粌H僅依賴膠水或膠帶。但是，同樣，對于無法鉆孔的地方，我們有膠粘劑選擇，“Drury 說

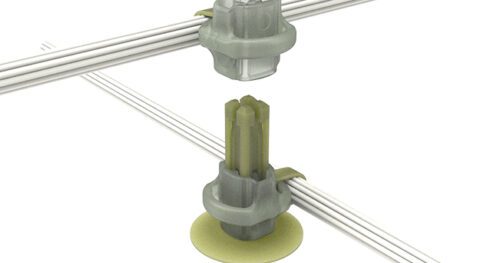

Snap 'N Posts?使安裝變得輕而易舉

Snap 'N Posts 提供了一種節省時間的解決方案。柱子預先安裝到結構上，適配器頭在安裝前固定線束，可能是在組裝線束時。這將安裝時間從 ~30+ 秒縮短到 5 秒以內。“如果您需要卸下線束，只需插入一把十字螺絲刀，適配器頭就會立即彈出，”Drury 解釋說。“由于我們將為此使用柱子，它們可以變得相對較高，大約四英寸半。適配器可以堆疊在柱子上，這意味著如果需要，您可以有四個不同的線束穿過一個位置。每個適配器頭可以平行地容納兩個線束。

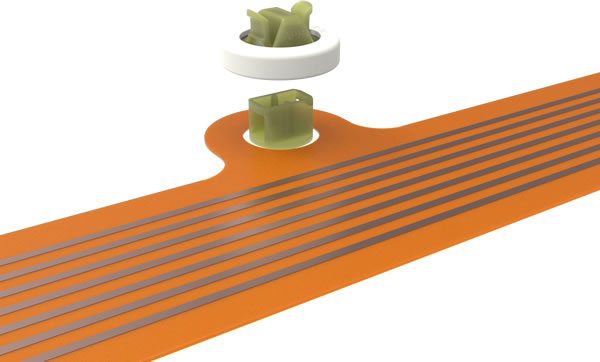

Amphenol Pcd 的柔性印刷電路板解決方案

“我們已經看到一些領域越來越多地使用柔性印刷電路板，您必須小心如何固定它們。我們制作的最新產品將 PCB 夾在中間，并卡在底座上以固定它，“Drury 說。“我們還有鞍形夾，包括一個可以容納兩個不同印刷電路板的夾?！?/span>

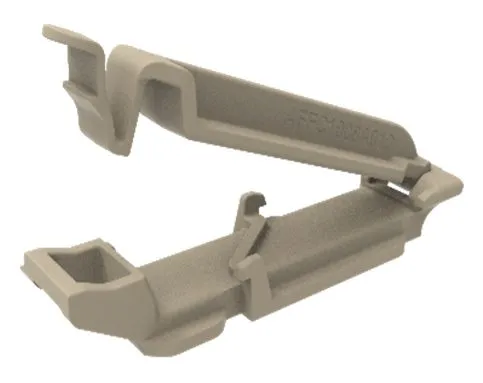

這種鞍形夾可以容納兩個柔性印刷電路板

Drury 補充說，其他正在開發的新電纜布線解決方案包括更多的母線解決方案和不同的夾緊選項，包括能夠固定多個線束的解決方案。Amphenol Pcd 還通過其快速零件開發計劃提供定制解決方案，該計劃使用 3D 打印模具制造小批量生產就緒的零件，以實現快速周轉時間和設計靈活性。
