電纜中電磁干擾（EMI）的三種基本屏蔽類型包括編織銅和類似金屬絞線、螺旋屏蔽層以及箔或帶屏蔽層。它們可以單獨使用，也可以組合使用。
本常見問題解答首先回顧了三種類型的屏蔽，然后考慮了如何將它們組合用于變頻驅動器（VFD）電纜和以太網連接等應用。

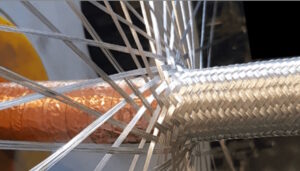

金屬編織屏蔽層可以使用裸露、鍍錫或鍍銀的銅、鋼或金屬絞線制成。它們像織物辮子一樣編織。屏蔽效果與編織層在電線上的覆蓋率成正比。大多數編織屏蔽罩提供75%到85%的覆蓋率。更高的百分比是可能的，但可能非常昂貴。雖然理論上可以獲得100%的覆蓋率，但這不是一個實際的目標。編織屏蔽層通常輔以箔式屏蔽層，以增加屏蔽覆蓋范圍，從而提高EMI性能（圖1）。編織屏蔽層具有卓越的低頻性能，而箔屏蔽層提供更高頻的屏蔽。
由于其眾多性能優勢，編織屏蔽層經常用于軍事和工業應用。除了EMI屏蔽外，編織層還可以為電纜提供更高的機械強度、柔韌性和物理保護。
螺旋盾牌是編織盾牌的一種變體。它們由屏蔽金屬束形成，通過將屏蔽材料沿一個方向纏繞在導體周圍，然后沿相反方向纏繞第二個方向來構建。屏蔽線沒有交織在一起。與編織屏蔽相比，它們的成本更低，并且可以實現95%的覆蓋率，但由于頻率限制，它們只能在音頻應用中找到。
箔和膠帶
箔和膠帶之間的區別是任意的，通常取決于制造商。箔的金屬層可能比膠帶更薄，但情況并非總是如此。箔和膠帶通常以鋁或銅等金屬層的形式提供，位于稱為由聚酯薄膜、聚酯或類似材料制成的基材上的膠帶。它們有時被稱為鋁箔帶，這增加了混淆。這些屏蔽層可以是縱向或螺旋纏繞在電纜上的。縱向纏繞的電感較低。雖然編織屏蔽層通常用于具有多根電線和線對的重型電纜，但箔和膠帶通常用于單個雙絞線或細電纜。各種類型的屏蔽層通常結合使用。
VFD電纜屏蔽層

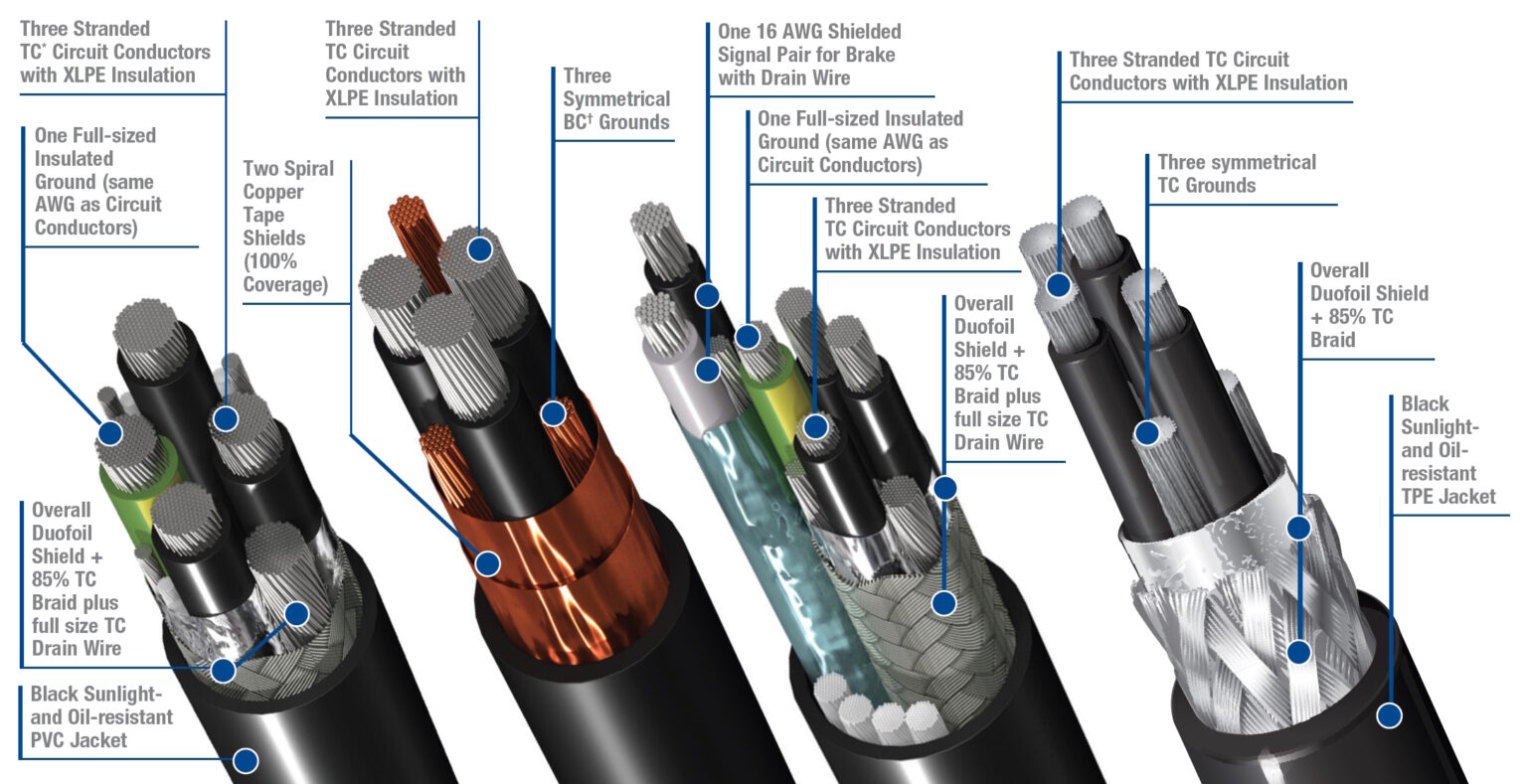

VFD電纜是復雜的組件。它們包括用于傳輸用于驅動電機的高功率脈寬調制（PWM）信號的電線、單獨的制動電纜、感應電機和環境參數等。它們使用各種屏蔽材料，包括編織物、箔和膠帶。除了 EMI保護外，它們還需要高壓電氣隔離（從600到 15kV）。由于PWM驅動器的性質，較長的電纜可能會承受更大的電壓尖峰，并且需要更堅固的絕緣和屏蔽。VFD系統制造商很多，每個制造商都有首選的電纜結構（圖2）。
屏蔽類電纜
用于以太網的雙絞線電纜，也稱為類別電纜，通常受到EMI屏蔽。以太網使用的環境范圍很廣，從相對溫和的辦公室或住宅場所到具有挑戰性的工業環境。因此，與類別電纜相關的屏蔽結構同樣廣泛。ISO/IEC 11801標準定義了標準首字母縮略詞，用于描述各種類型的電纜屏蔽結構。
首字母縮略詞通常有兩個部分：在'slash'之前和之后。第一個代碼表示整個電纜的屏蔽，第二個代碼表示單個雙絞線的屏蔽。示例包括：
F/UTP–箔狀電纜/非屏蔽雙絞線這些電纜通常包括四對非屏蔽雙絞線，用于10GBaseT應用。
S/UTP – 屏蔽電纜/非屏蔽雙絞線。
SFTP–屏蔽和箔式雙絞線，可實現最大的 EMI 屏蔽。

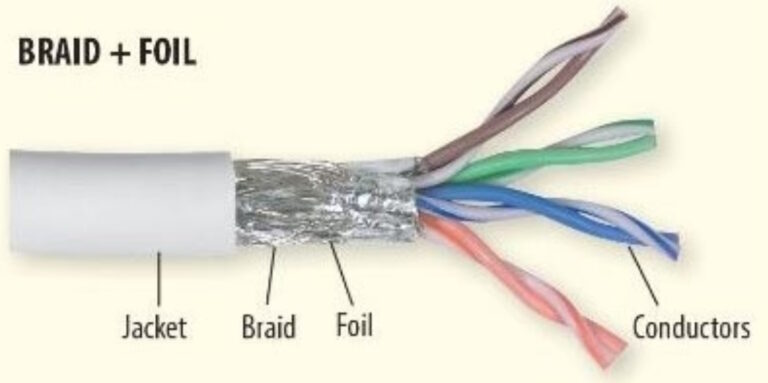

SF/UTP–屏蔽和箔狀電纜/非屏蔽雙絞線是常見的通用以太網電纜（圖3）。
S/FTP–屏蔽電纜/箔式雙絞線可最大限度地減少雙絞線之間的串擾。
F/FTP–箔狀電纜/箔狀雙絞線是用于10GBaseT 應用的另一種常見配置。
U/FTP–非屏蔽電纜/箔雙絞線是另一種用于10 GBaseT應用的配置。
U/UTP（UTP）–非屏蔽電纜/非屏蔽雙絞線，用于不考慮 EMI 的環境。
總? 結
電纜的EMI屏蔽可確保可靠運行，無論EMI源自電纜內部還是外部環境。雖然各種類型的屏蔽可以單獨使用，但它們通常結合使用以提高性能。VFD 電纜因變頻器制造商而異，而以太網電纜在 ISO/IEC 11801中進行了標準化。
