隨著自動化在現代制造業中變得越來越普遍，對高速工廠自動化網絡的需求也在不斷上升，因此為這些惡劣環境指定合適的連接器至關重要。

隨著自動化在現代制造業中變得越來越普遍，對高速工廠自動化網絡的需求也在不斷上升。負責連接傳感器、執行器、控制器和機器人等無數設備的網絡可實現無縫通信和控制。無線網絡（包括 Wi-Fi 和蜂窩網絡）在多 Gb/s 和高速網絡中也越來越受歡迎。為這些網絡選擇合適的連接器對于確保最佳性能、可靠性和可擴展性至關重要。

今天的網絡速度與早期 RS-232 串行通信的 1.492 Kb/s 甚至與流行的 Profibus 和 Modbus 協議使用的 RS-485 的 10 Mb/s 相去甚遠。如今，無處不在的以太網協議是大多數網絡的選擇。它主要以 100 Mb/s 帶寬部署，但對實時、低延遲通信的需求不斷增長，以及機器視覺的增長，正在將以太網網絡推向 10 Gb/s 或更高。

工廠自動化應用

首先，以下是一些最常見的工廠自動化應用、用于有線網絡（有線和光纖）的最流行的連接器類型，以及在選擇連接器時重要的參數。

在裝配線應用中，機器人系統和控制器之間的高速通信對于保持效率和縮短生產時間至關重要。

自動化物料搬運系統，例如輸送機、自動導引車 （AGV） 和自動存儲和檢索系統 （AS/RS），需要機械堅固的連接器來承受惡劣的環境，包括振動、灰塵和濕氣。

機器視覺系統（包括相機、傳感器和圖像處理設備）需要支持高速、高帶寬的數據傳輸，并提供可靠、無干擾的連接。

在過程控制應用中，連接器可能會暴露在高溫、腐蝕性化學品和高電氣噪聲水平下，同時保持傳感器、執行器和控制器之間的可靠通信。

為高速工廠自動化網絡選擇連接器時要考慮的因素

帶寬和數據速率

連接器必須支持應用程序所需的帶寬和數據速率。在大多數情況下，這些由連接器設計所針對的網絡標準定義。例如，RJ45 以太網連接器通常用于帶寬高達 10 Gb/s（相當于 1.25 GB/s 的數據速率）的工業網絡。網絡規范還規定了協議設計運行的距離。

這些包括導體數量、額定電壓和電流以及接觸電阻。較低的接觸電阻可確保數據連接更好的信號完整性，并最大限度地減少電源連接的損耗。觸點和觸點電鍍材料會對連接器的性能和環境耐受性產生重大影響。在涉及高密度、高速互連的情況下，例如在背板上，插入損耗和串?dāng)_性能也可能是重要的連接器選擇標準。

連接器應能夠承受應用的環境條件。規格包括連接器保持可靠性能的溫度范圍、耐濕性以及暴露于化學品或污染物的溫度范圍。具有 IP 等級（入口保護）的連接器指定了連接器提供的防塵、防水和其他污染物的保護級別。IP69K 是最高的 IP 標準，定義為“防止近距離、高壓、高溫噴霧”。在惡劣的工作環境下，還需要考慮連接器外殼材料。

電磁兼容性 （EMC） 和電磁干擾 （EMI） 通常是工業應用中的重要考慮因素，尤其是因?yàn)殚_關模式電源、電機、微處理器時鐘甚至 LED 照明都可能產生干擾。每個導體都是各種天線，包括印刷電路板軌道。特別是對于高速電路，需要考慮連接器內的屏蔽和接地布置，在可用的情況下，帶有集成 EMC 抑制元件的版本可能有助于降低系統設計復雜性和印刷電路板尺寸。

連接器應能夠承受應用的物理要求，例如振動、沖擊和機械應力。這在連接器受到惡劣環境和大量使用的材料處理和過程控制應用中尤為重要。連接器可以承受的插拔次數、插入和拔出力以及電纜保持力在連接器可能頻繁插入和拔出的應用中尤為重要。

電線連接器有多種端接類型，包括焊接、壓接和絕緣穿刺連接器 （IDC）。端接類型的選擇取決于安裝難易程度、可靠性和維護要求等因素。當光纖用于網絡基礎設施時，這些光纖可以拼接在一起或用連接器連接。

連接器應足夠緊湊，以適應可用空間，并且應易于安裝和維護。在某些應用中，可能需要扁平連接器或直角設計的連接器，以適應狹小的空間。

連接器符合相關行業標準，例如 ISO、IEC 或 ANSI，可確保工廠自動化網絡內的兼容性和性能。

連接器是否符合安全和環境法規，如 RoHS、UL 或 CE，對于某些應用至關重要。

工廠自動化網絡中最常見的連接器

RJ45 連接器是基于以太網的通信網絡中使用最廣泛的連接器，該協議在工廠自動化系統中占主導地位。這些 8 針連接器通常用于連接雙絞線，連接可編程邏輯控制器 （PLC）、人機界面 （HMI） 和工業計算機等設備。為了消除對單獨 DC 電源的需求，POE（以太網供電）RJ45 連接器已成為許多應用中的熱門選擇。在工廠自動化中，以太網的使用速度主要從 100 Mb/s 到 10 Gb/s，但這種速度正在增加。RJ45 連接器有多種格式，包括帶有集成組件以降低 EMI 的版本。

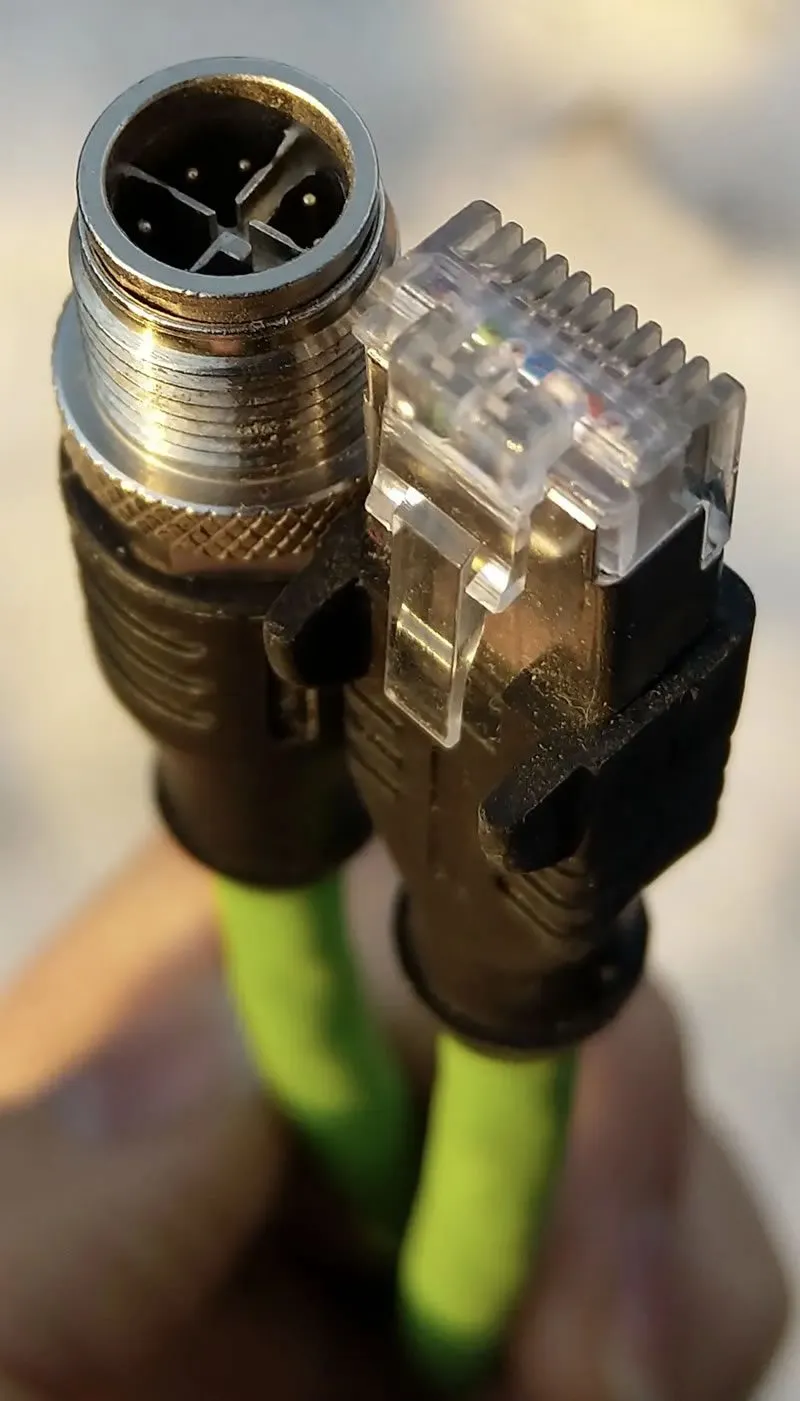

M12 連接器是具有 12 mm 鎖定螺紋的圓形元件，專為惡劣的工業環境而設計。它們提供 3、4、5、8 和 12 極版本。M12 連接器防塵、防水和防振動，可傳輸電源、數據和信號。它們的編碼名稱 — 引腳和外殼的格式 — 表示每個版本最合適的應用，盡管這些沒有嚴格定義。例如：A 編碼，用于直流電源、1 Gbit 以太網和傳感器;PROFIBUS 的 B 編碼;交流電源的 C 編碼;D 編碼，用于 100 Mbit 以太網;K 編碼，用于高功率 （7 kW） 交流電;L 編碼用于直流電源;X 編碼用于 10 Gbit 以太網，Y 編碼用于通過單根電纜連接直流電源和高達 100 Mb/s 的數據。C 編碼和 A 編碼零件正逐漸被 S 編碼和 T 編碼版本所取代。

M8系列也稱為“nano M8 連接器”，它們比 M12 類型小，具有 8 mm 的鎖定螺紋。這些非常適合空間受限或需要輕量級連接的應用。M8 連接器通常用于工廠網絡內的傳感器和執行器連接。

這些 USB 類型比標準 USB 類型更堅固，具有 IP67 級密封、增強的 EMI/RFI 屏蔽和耐惡劣環境等功能。它們經常用于數據采集、機器視覺和自動化控制應用。

光纖

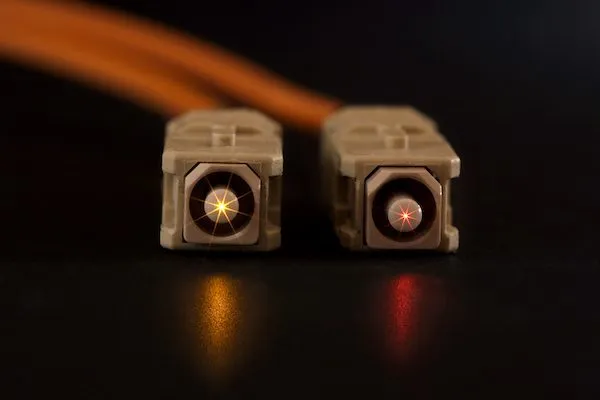

光纖連接器用于連接高速網絡中的光纖，提供高數據傳輸速率和抗 EMI 能力。一些常見的光纖連接器類型包括 FC、LC、MPT/MPO（多光纖）、SC 和 ST 連接器。其中，LC （Lucent Connector） 是目前使用最多的。光纖連接非常適合需要長距離通信或 EMI 是一個重大問題的應用，有些能夠以每秒超過 1 PB 的速度傳輸數據。

背板連接器

背板連接器在電子模塊或子系統之間提供高速通信鏈路。每個系列都有多種配置可供選擇。它們用于印刷電路板的邊緣，以將其插入基于機架的組件中，并用于系統各個部分之間的互連，有時是連接器到連接器，有時是通過線束。工廠自動化最常用的類型包括 DIN 41612（基于 DIN 標準）、VME、CompactPCI、PC/104 和 PMC，但還有許多其他類型。

為高速工廠自動化網絡選擇合適的連接器類型對于確保設備和組件之間的可靠通信和數據傳輸至關重要。每種連接器類型都有自己的一組功能和優勢，可滿足耐環境性、數據傳輸速率和易于安裝方面的不同要求。只有了解應用和規格，工程師和系統集成商才能在設計和實施經濟高效且可靠的高性能網絡時做出明智的決策。
