數據通信和電信系統最初依賴于物理接觸式光纖連接器,這些連接器在數據中心和其他受控、受保護的位置運行良好。隨著對此類連接的需求擴展到惡劣環境,例如民用和軍用航空航天、軍事地面應用、海軍系統、工業場所和海上環境,應運而生,從而開發出了擴束連接器來應對惡劣條件的挑戰。
運作方式
擴展光束光纖連接器利用透鏡來擴展和準直從光纖發出的光。準直光束通過氣隙傳輸?shù)脚鋵B接器,在那里,光被第二個透鏡收集并聚焦到第二個光纖中以完成連接。

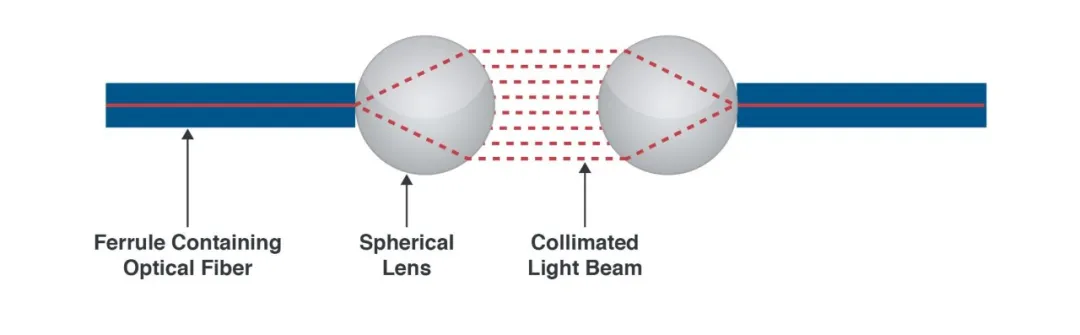

膨脹梁組件和操作圖。
擴展光束的優點
在惡劣環境中,與物理接觸式連接器相比,擴展光束光纖連接器具有多項優勢。
當物理接觸連接器未插接時,高度拋光的套圈端部會暴露在可能沾到光纖端面的污垢和碎屑中。然后,當連接器配接時,這些碎屑會損壞亞微米拋光表面并降低連接器的光學性能。這在高振動應用中尤其危險。擴展光束連接器采用非接觸式設計,帶有一個透鏡,可完全密封光纖并擴大光束直徑。配對透鏡之間形成的氣隙確保透鏡上存在的任何碎屑在運行或振動過程中不會造成損壞,從而大大提高了連接器在惡劣條件下的可靠性。

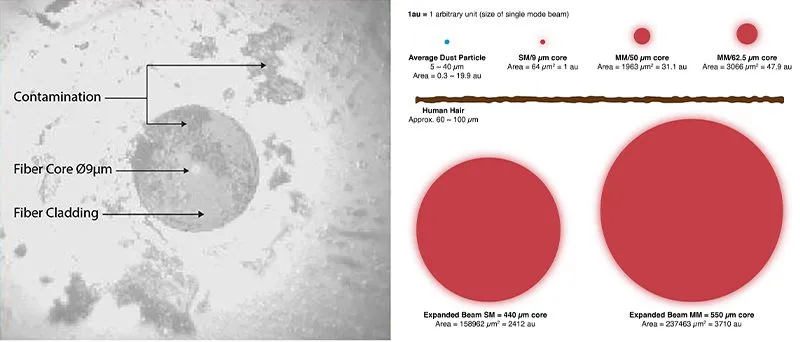

以 200 倍放大倍率在物理接觸端端面上查看,顯示來自灰塵和油性沉積物的典型污染。(右)EB 纖芯尺寸與其他光纖類型和灰塵顆粒的比較。
此外,擴展梁連接器對沖擊和振動導致的錯位具有更大的容忍度。它們更易于維護和清潔。

Nicomatic 的 Vita 66.4 專為集成擴束 MT 密封墊圈而開發。
設計說明
標準化
MIL-DTL-83526 是軍用規范,描述了具有無極性接口的耐環境光纖圓形連接器的特性、性能和測試標準。該標準涵蓋了在地面光纖數據傳輸系統中使用低損耗光纖電纜的連接器,這些連接器足夠堅固,適用于軍事現場應用。
接觸
擴束是一種非接觸式光纖技術。光線穿過兩個鏡頭之間的小間隙。
終止
擴束連接器可以在工廠預端接,也可以在現場使用標準環氧樹脂拋光技術進行端接。
模式
擴展光束連接器可以是單模(纖芯尺寸約為 8.3 μm;光沿光纖以單路徑傳播)或多模(纖芯尺寸范圍為 50 μm 至 62.5 μm;光沿各種路徑穿過光纖)。它們通常提供 2 至 16 根纖維的光纖數量。

Cinch Connectivity Solutions Fibreco 光纖連接器和電纜組件為任何關鍵的惡劣環境通信應用提供高性能、靈活、經濟高效的解決方案。
市場和應用
市場包括數據通信/電信、MIL-Aero、工業
擴束連接器專為惡劣環境應用而設計。它們廣泛用于軍事戰術通信、戶外廣播、采礦、海上和許多工業應用。
