了解可變磁阻速度傳感器

來源：?作者：線束世界?2024-12-17 08:56

發動機轉速和位置傳感可增強車輛性能和安全性。發動機管理、燃油效率和減排都依賴于轉速的精確測量。這項技術的進步符合對高性能和環保汽車的需求增加。

可變磁阻速度（VRS）傳感器測量磁阻（磁阻）的變化。其結構簡單、堅固，無需外部電源，沒有移動部件或磨損機構，使其可用于多種應用。信號的幅度取決于速度、氣隙、目標的幾何形狀、目標材料的磁性和電氣負載。傳感器產生交流電壓，信號強度取決于速度。

VRS 傳感器測量變速器內軸的角速度（轉速），以確定何時換檔。VRS 傳感器可以充當曲軸位置傳感器，將曲軸的角度位置提供給電子控制單元（ECU），從而允許 ECU 確定發動機轉速。


TE Connectivity 的 DSE 系列可變磁阻（VR）速度傳感器由鐵芯、感應線圈和永磁體組成。通過傳感器表面的鐵磁極輪會改變磁場強度，從而在線圈中感應出交流電壓。

VRS 技術在工業應用中也很有價值，包括自動化和機器人技術。這些傳感器測量電機和發電機的轉速，以最大限度地提高性能并防止故障，這在需要精度和可靠性的情況下特別有用。轉速的實時數據有助于提高效率并最大限度地減少停機時間。用于機器人和自動化的高精度 VRS 傳感器在制造和物流等越來越多的領域都有需求。

VRS 還用于飛機發動機管理和導航系統，用于監測飛機發動機和其他部件的轉速。

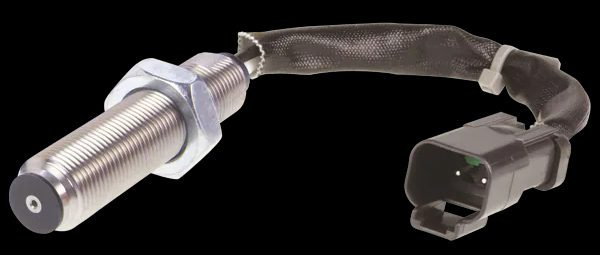

貿澤電子的 H oneywell Thrumold 可變磁阻速度（VRS）傳感器可檢測發動機正時和傳動速度。無源 VRS 傳感器有助于提高發動機燃燒過程的效率。它們確定重型、越野和工程車輛中旋轉軸的速度和位置。精確的發動機正時信號優化了發動機凸輪軸和曲軸應用中的燃燒過程。該系列的工作溫度范圍為 -40 °C 至 +150 °C。

模數

VRS 傳感器輸出是模擬信號（如正弦波），其頻率和幅度與目標的速度成正比。模數轉換器將信號轉換為計算機認為高（1）或低（0）的方波。

設計說明

建設：傳感器由永磁體、鐵磁極片和線圈組成。

類型：選項包括氣密密封、低溫、高溫、本質安全和防爆。具有 ATEX 和 EX 認證的 VRS 傳感器可用于防爆環境，因此可以安全地用于工業和航空航天應用。

環境特性：VRS 傳感器可承受高振動和高溫。它們可能與發動機油、柴油、水、發動機冷卻液、鹽霧和磷酸三鈉清潔液化學相容。

市場和應用

汽車、運輸、工業、軍用/航空

重型、越野和工程車輛;高性能和環保車輛;防抱死制動系統 （ABS）;精密、高可靠性的工業和制造設備、物流以及機器人和自動化;飛機發動機管理和導航系統。
