什么是編織電纜？

來源：?作者：線束世界?2024-12-23 10:25

編織層為電纜和線束增加了一層（或多層）保護層。編織過程旨在具有成本效益和多功能性。它通過各種纖維和不同的編織設計配置來實現，以最好地滿足應用需求。細小的金屬線（通常是銅）緊密編織在一起，形成網狀的管狀結構。額外的絕緣層可保護電纜免受高溫、過度磨損以及暴露于濕氣和其他有害物質（如刺激性化學品或油）的影響。

除了電纜遇到的物理危害外，編織電纜還提供電磁干擾（EMI）保護，這是家庭、工作場所、車輛和工業環境中連接設備激增的一個持續問題。編織層可偏轉 EMI 和 RFI（射頻干擾），并防止電纜將 EMI/RFI 傳輸?shù)狡渌娮釉O(shè)備。

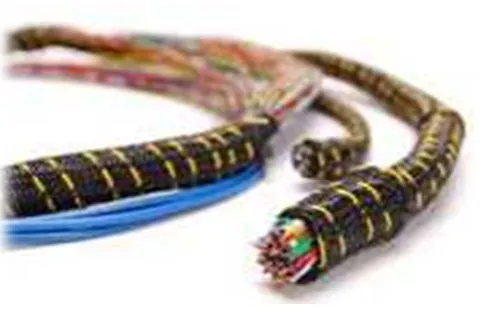

Axon' Cable 的 AXOTRESS 單編織層或雙層編織層設計用于在一小段裝配分支上進行手動屏蔽。優化版本具有保證的傳輸阻抗，可用于制造具有更高 EMC 的線束。

設計說明?

標準：可能符合 RoHS 標準;可能滿足 VG 要求

尺寸：編織電纜可以展平以適應狹窄空間，但它們往往很笨重。

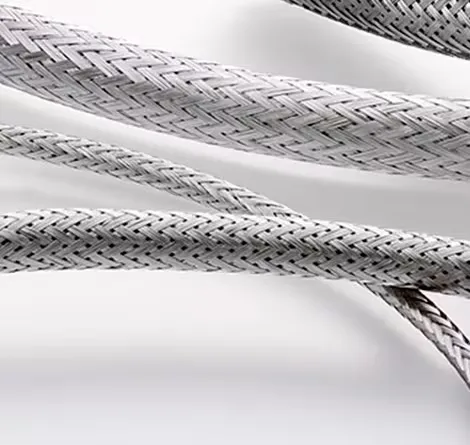

TE Connectivity 提供 Raybraid 和 INSTALITE 輕型編織高性能金屬套管，有助于為電線和電纜線束系統提供出色的 EMI 屏蔽和防雷保護。新型 INSTALITE 輕質編織層（LWB）提供了一種低成本的方法，與傳統編織層相比，最多可減輕 50% 的重量。

材料：材料選擇受 EMI 要求和溫度的影響。用于編織的纖維包括玻璃纖維、尼龍、Nomex、凱夫拉、玄武巖、銅、不銹鋼、聚酯和聚丙烯。編織線通常由鍍錫銅或鍍銀銅、純銀、純鎳、鍍鎳銅、鍍金銅、金合金、蒙乃爾合金（一種鎳基合金）或青銅制成。

物理性質：絕緣和屏蔽

環境特性：防磨損、耐化學品、防潮和耐高溫。
