多模電纜—實現高帶寬數據傳輸

來源：?作者：線束世界?2025-01-07 10:41

多模電纜是一種光纜，旨在同時傳輸多個光模式或路徑，從而在相對較短的距離內實現高帶寬數據傳輸，通常用于數據中心和局域網。

光纖最早是在 1950 年代和 1960 年代由高錕和喬治霍克姆等研究人員開發的，他們展示了使用玻璃光纖傳輸光信號的潛力。最初，這些光纖是單模的，這意味著它們可以沿單條路徑傳輸光。接下來開發了多模光纖，以允許多個光模式（路徑）同時通過光纖傳播。這一發展提高了光纖網絡的數據承載能力和傳輸速度。在 1970 年代，隨著康寧玻璃廠和貝爾實驗室等公司和研究機構在推動該技術發展方面發揮了關鍵作用，多模光纖的發展取得了重大進展。通過優化纖芯直徑和折射率曲線，他們改善了長距離的透光特性。

多模電纜的類型

多模光纖電纜有多種類型，按芯徑和帶寬能力分類。OM1 的芯徑為 62.5 微米，支持短距離高達 1 Gb/s 的以太網速度。OM2 具有 50 微米內核，可提供更高的帶寬，適用于快速以太網和千兆以太網應用。OM3 和 OM4 也是 50 微米內核，專為 10 Gb 以太網等更高速度而設計，OM4 在這些速度下支持更長的距離。OM5 是一種較新的功能，支持多種波長，可在更遠的距離上增加網絡容量，稱為寬帶多模光纖（WBMMF）。每種類型都是根據光通信網絡中的特定性能需求（例如速度要求和傳輸距離）選擇的。

設計說明

標準化

多模電纜受 SO/IEC 標準的約束，涵蓋纖芯直徑、數值孔徑、衰減和帶寬等參數;網絡安裝的 TIA/EIA 標準;IEEE 標準;以及國際電信聯盟 – 電信標準化部門（ITU-T）與光纖通信相關的建議書。

材料規格

多模光纖電纜通常由芯徑為 50 微米或 62.5 微米的石英玻璃芯和直徑為 125 微米的包層組成。與包層相比，纖芯的成分設計為具有更高的折射率，從而產生全內反射以引導光穿過光纖。OM1 和 OM2 光纖的纖芯直徑分別為 62.5 和 50 微米，而 OM3、OM4 和 OM5 光纖的纖芯為 50 微米，針對更高的帶寬和性能進行了優化。包層通常由折射率較低的純二氧化硅制成，允許光線保持在纖芯內。光纖涂有保護性聚合物層，可提供機械強度和環境保護，這對于在各種安裝環境中保持信號完整性和耐用性至關重要。此外，光纖連接器和電纜是標準化的，以確保不同網絡系統之間的兼容性和性能。

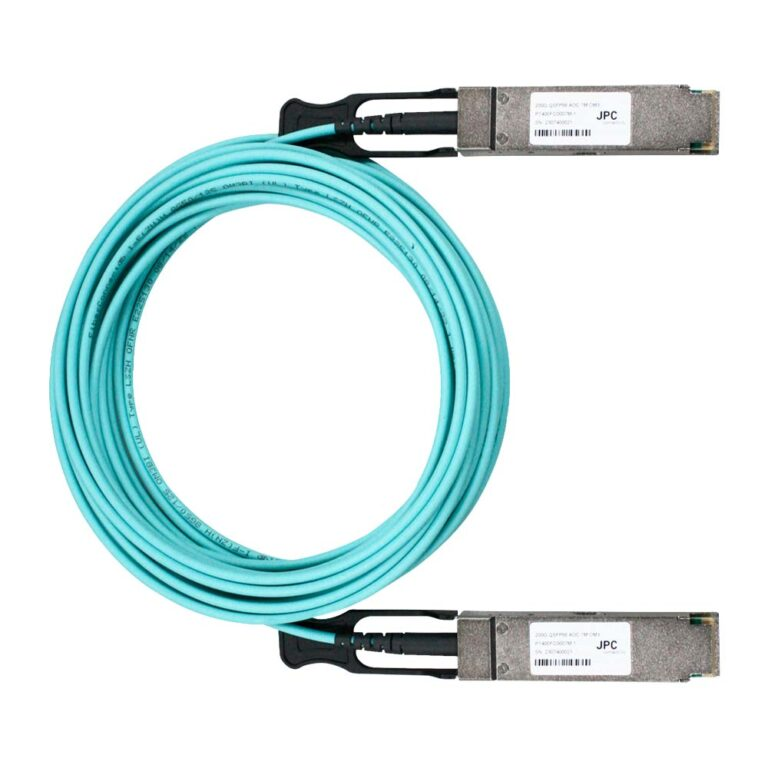

JPC 的 200G QSFP56 是一種有源光纜（AOC）。每個通道采用 26.5625Gbd PAM4 調制方案運行，通過 OM3 多模光纖的傳輸距離可達 100 米。

物理性質

多模光纖電纜由聚合物涂層保護，具有機械彈性和耐環境性，外護套提供額外的保護和阻燃性，多模光纖支持可靠和高性能的光通信網絡，由 LC、SC 和 ST 等兼容的光纖連接器提供便利。

環境特性

多模電纜的外護套通常由 PVC 或 LSZH（低煙零鹵素）等材料制成，可提供防潮、耐磨和防火危險，同時最大限度地減少燃燒時的煙霧和有毒物質排放。這種設計不僅提高了室內安裝的安全性，還滿足了減輕環境影響的嚴格法規要求。此外，纖維本身使用堅固的聚合物涂層可確保抵抗?jié)穸群蜏囟茸兓拳h(huán)境因素，從而長時間保持信號完整性。這些功能共同促進了多模光纖網絡的可持續性和使用壽命。

電氣特性

光纖的纖芯和包層材料（通常是石英玻璃）提供出色的絕緣和信號傳輸特性，確保將電氣干擾和串?dāng)_降至最低。此外，多模光纖旨在支持各種信號頻率和調制方案，使其適用于從局域網 （LAN）和數據中心到高速電信的各種應用。

市場和應用?

數據通信/電信，軍事和航空航天，工業，運輸

多模光纖在 1970 年代末和 1980 年代開始廣泛用于電信和數據網絡。它們可在較短的距離內實現更高的帶寬，使其適用于與長距離電信相比距離相對較短的建筑物和園區內的應用。

隨著時間的推移，材料、制造技術和信號處理技術的進步不斷提高多模光纖的性能和可靠性。如今，多模光纖廣泛用于局域網 （LAN）、數據中心和跨市場的其他高速通信應用。
