用于電源、保護和可靠性的工業連接器

來源：?作者：線束世界?2025-01-08 10:03

安全可靠的配電在工業、儲能、可再生能源、運輸和農業設備中至關重要。在眾多好的連接器選擇中進行選擇可能具有挑戰性。


配電系統的設計人員在選擇工業連接器時，必須考慮電壓、電流、工作溫度以及基本沖擊和振動需求等基本規格，還要考慮侵入防護（IP）等級、鎖定機制、耐化學性和耐腐蝕性以及熱插拔性等因素。

工業連接器的 IP 等級旨在確保在特定環境條件下可靠運行。它們由兩個數字組成。第一個表示防止固體物體和灰塵進入連接器的保護級別，第二個表示防止液體進入內部的保護程度。任一位置的“0”表示沒有保護。

標準 IP 等級中的最高等級為 IP69。IP69 級設備防塵，可承受高壓液體和蒸汽清潔。再下一層是 IP68，它適用于防塵設備，可以承受浸入深達 1.5 米的水中長達 30 分鐘。

具有 IP68 防護等級的連接器示例包括 Anderson Power Products 的 Samtec ACR-16 和 SBSX-75A 密封防水連接器。ACR-16 是一款額定電流為 11.6 A 的 10 位連接器，SBSX-75A 具有兩個額定電流高達 135 A 的電源引腳和多達四個信號引腳。兩種連接器也包括鎖定機構，但鎖定機構的樣式不同（圖 1）。


圖 1：ACR-16（左）和 SBSX-75A（右）連接器具有 IP68 環境等級和鎖定機制（不按比例縮放）。（圖片：Sager）

鎖定機構

鎖定或鎖定連接器旨在防止意外斷開并提供安全可靠的連接。它們廣泛用于汽車、儲能、工業、醫療和其他應用。例如：

ACR-16 系列是卡口式連接器，在配接和扭曲時可鎖定。它們可以通過 1/3 圈進行插拔。

SBSX-75A 系列使用閂鎖，側面有不銹鋼彈簧閂鎖，可牢固地卡入到位。

提供各種其他鎖定/鎖定機構，包括：

杠桿鎖定是工業連接器上非常常見的機制。它可以防止連接器打開并增加連接的緊密度。Hirose 推拉式鎖定使用插頭中的內部閂鎖，當兩半壓在一起時，這些閂鎖會縮回，并插入插座內部的匹配凹槽中。斷開連接需要擠壓連接器主體，同時將連接器的兩半拉開。

螺釘鎖定使用螺紋聯軸器來提高沖擊和振動性能。螺釘鎖定用于矩形連接器和圓形連接器。

耐化學性和耐腐蝕性

即使對于鎖定和密封的連接器，暴露于運輸、工業和移動應用中的碳氫化合物和溶劑也會降低標準外殼材料的降解。對于這些應用，連接器外殼可采用耐化學腐蝕材料。

聚碳酸酯（PC）對稀酸、中性鹽溶液、油脂、油和洗滌劑具有良好的耐化學性。

聚對苯二甲酸丁二醇酯（PBT）適用于預期會暴露于有機溶劑、汽油和油中的應用。

PC/PBT 共混物結合了兩種聚合物的最佳性能，具有高耐化學性、高沖擊性能和優異的耐候性。

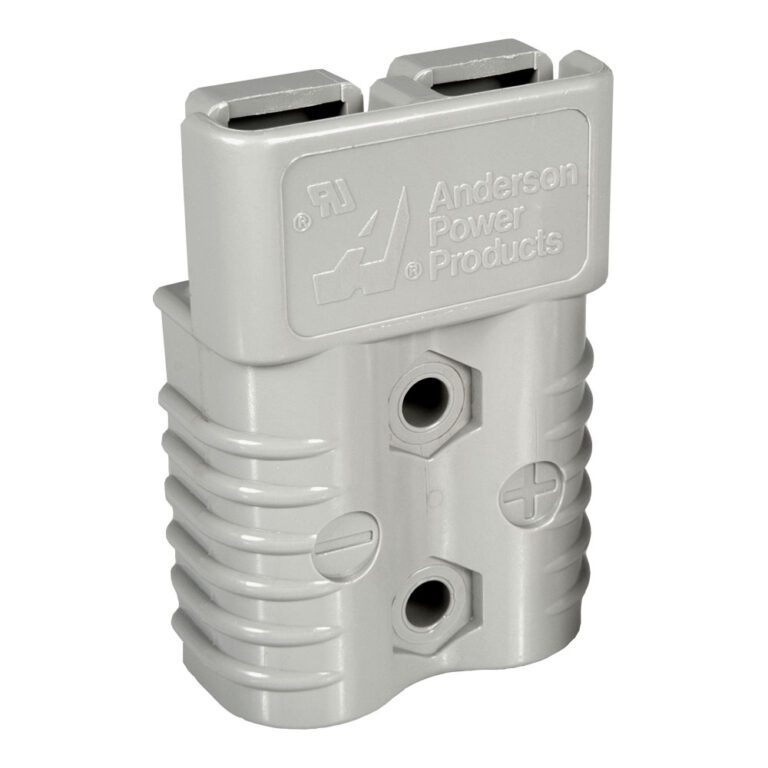

Anderson Power Products 的 SB 連接器系列提供使用 PC/PBT 混合物的耐化學腐蝕外殼。這些連接器的額定電流高達 280 A，具有 -40 °C 至 105 °C 的擴展工作溫度范圍，環境等級為 IP64（圖 2）。


圖 2：該電源連接器的外殼由 PC/PBT 混合物制成，具有高耐化學性。（圖片：Anderson Power Products）)

熱插拔

模塊化系統可以通過使用熱插拔連接器來提高可靠性。在其他情況下，需要維修插頭連接器（也稱為冷插頭連接器）來斷開電路并確保高壓區域工人的安全。

熱插拔支持帶電連接器的插入和拔出，以實現最大的系統可用性。有兩種熱插拔配置：

Premating 或 make-first/break-last 對觸點進行排序，以便它們在主電源觸點之前接合。預配接用于防止過電流、短路和接地故障。

后插接或后接/先斷開，對用于信號或輔助電源位置的觸點進行排序，以確保在電源觸點完全接合之前不會啟動通信或打開電源電路。

Anderson Power Products 的 Powerpole 連接器的額定電壓為 600 V，電流高達 350 A，并具有預連接功能。平面擦拭接觸系統具有較大的法向力和較大的導電面積，以最大限度地減少接觸電阻。犧牲尖端在負載下插接或斷裂時將損壞限制在非導電表面。插接時，無論是否在負載下，擦拭設計都會清潔插接表面。

冷插拔

高壓應用（1,500 V+）通常更關注操作員的安全，而不是系統正常運行時間。在這些情況下，可以使用服務插頭進行冷插拔，以手動斷開電源并保護操作員免受高壓的影響。

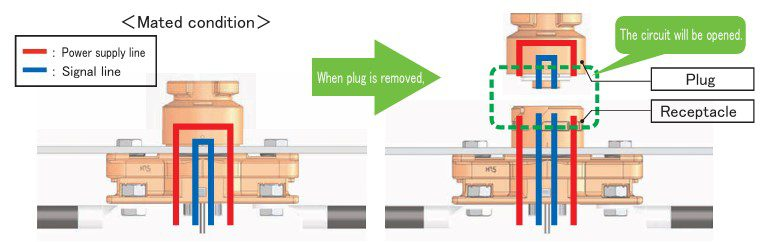

Hirose EM30MSD 服務插頭包括額定電壓為 1,500 V 和 200 A 的電源端子以及額定電壓為 250 V 和 1 A 的信號線，當卡口鎖定機構旋轉斷開時，這些信號線會中斷以防止熱插拔。接合時，鎖定系統還提供抗沖擊性，以最大限度地減少意外斷開的可能性（圖 3）。
