纏管工藝介紹

來源：?作者：線束世界-Jimmy?2021-05-10 16:51

纏管：用膠帶將管子固定于線束指定位置，并對管子表面做膠帶纏繞的操作行為。此定義中的管子特指開口管。

開口管種類：PVC管、PU管、波紋管等。

波紋管輔助穿管工具：上管器。

對各種管口鋒利的開口波紋管，必須使用上管器進行輔助穿管，保護線束和操作者不受損傷。見下圖

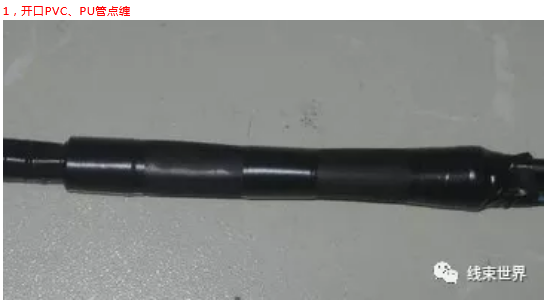

（1）膠帶點纏管子起始位置的線束分支2-3圈，將管子貼于線束上，膠帶從管子的開口處引出，同時裹緊開口管，膠帶順著管子纏繞，膠帶在裹緊的管子表面再點纏2-3圈。（2）在管子的中間位置，按規定要求做膠帶點纏，直接在管子的表面做膠帶重疊纏繞3圈。（3）膠帶在管子的末端點纏2-3圈，并將膠帶纏繞延伸到線上。

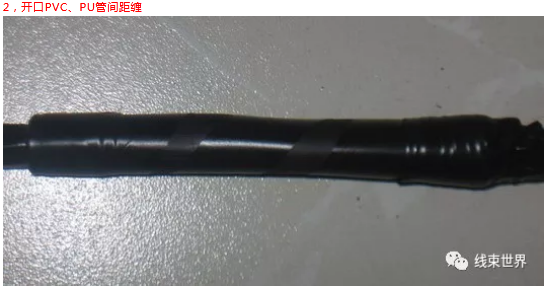

（1）固定管子的起始端到線束上，方法同1之（1）。（2）膠帶在管子的表面做間距纏繞，間距不大于膠帶的自身寬度，以1/2為最佳。（3）膠帶在管子的末端點纏2-3圈，并將膠帶纏繞延伸到線上。（4）整個過程動作連續，不間斷。

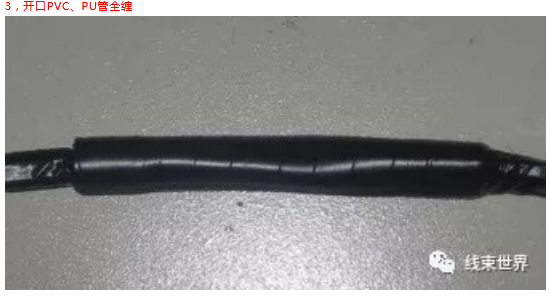

（1）固定管子的起始端到線束上，方法同1之（1）。（2）膠帶在管子表面按35%-50%的重疊率進行纏繞，一直纏到管子末端，并延伸到線上。（3）整個過程動作連續，不間斷。

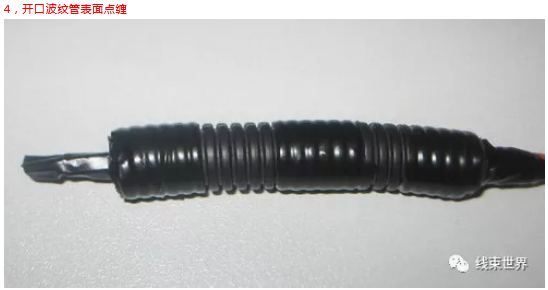

（1）膠帶點纏管子起始位置的線束分支2-3圈，安裝波紋管，將膠帶從波紋管的開口處引出，然后在波紋管管口點纏2-3圈。(2) 波紋管的末端采用同樣的方法進行固定。（3）在波紋管的中間，按規定要求做點纏，即在波紋管表面用膠帶重疊纏繞3圈。

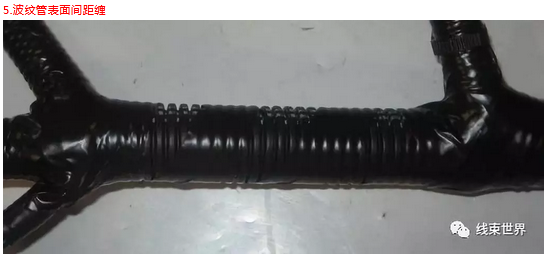

（1）固定管子的起始端到線束上，方法同4之（1）。（2）膠帶在管子表面做間距纏繞，間距不大于膠帶的自身寬度，以1/2為最佳。（3）根據管子末端所在的位置，分別采用不同的纏管方法。如果是單獨的一段波紋管，且波紋管末端不靠近分支節點，則要求波紋管的末端纏繞，先將膠帶從線下固定2-3圈，從波紋管開口處引出，再點纏波紋管末端2-3圈；如果是多段波紋管相連，或是波紋管末端位于分支節點，則波紋管的末端可以直接用膠帶從管上固定，但需要將膠帶纏繞延伸至線上。如果直接纏繞不容易固定波紋管，則也須用膠帶從線下固定波紋管。
