連接器部件與結構簡析

來源：?作者：線束世界-Jimmy?2021-05-11 13:55

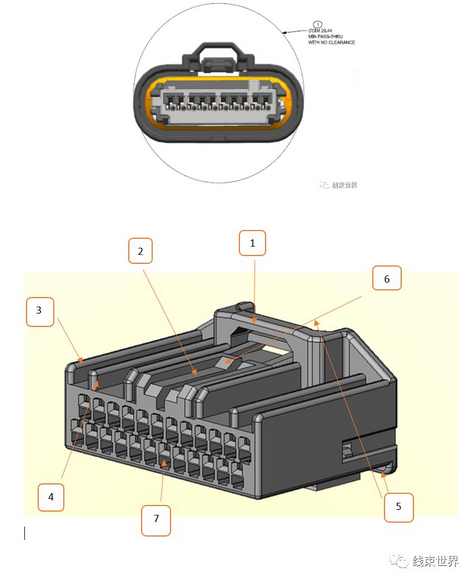

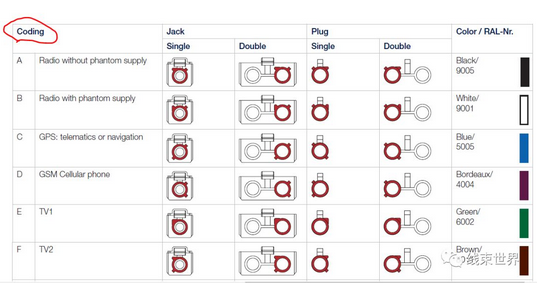

連接器子部件簡析

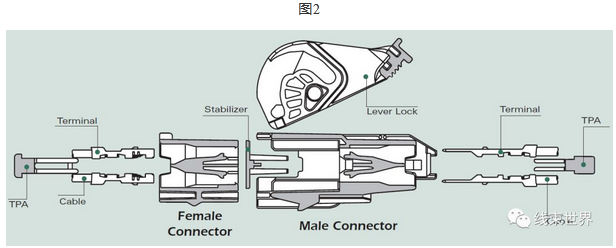

一，端子連接器

Female terminals/--母端子

Female connectors/Receptacle/Socket--母連接器

Male terminals/ Tab/ Pin--公端子

Male connectors/plug--公連接器

這個小編不多說，大家都知道，至于公母的來源，有人說是從臺灣那邊傳出來的，這個咱們不深究。很早之前其實叫man connector, woman connector。

二，鎖止

ISL(Independent secondary lock)/獨立的二次鎖止。用以鎖止固定端子（相當于二次鎖），與我們常見的TPA不一樣，它是個分離于連接器的獨立的機構。

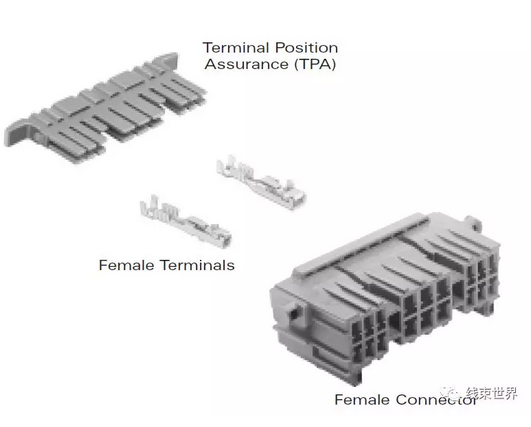

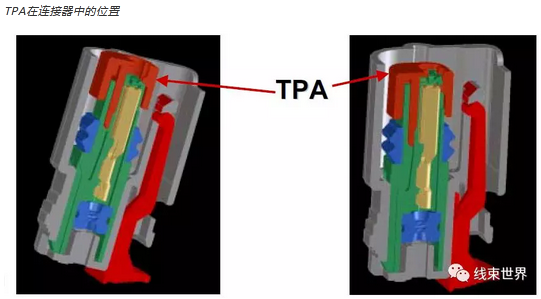

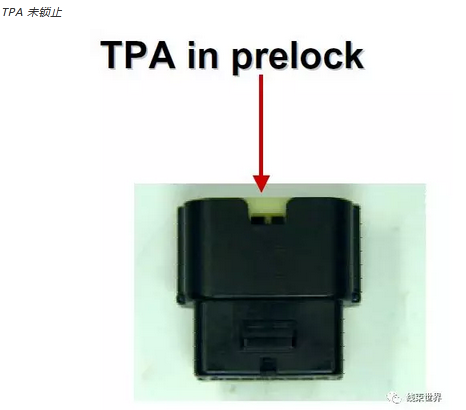

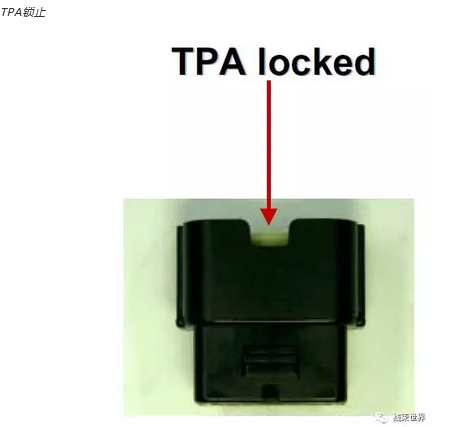

TPA(Terminal position assurance)，直譯過來的話就是端子位置保證機構，簡單地說就是端子鎖止片，有的線束廠家叫二次鎖止片（端子的Lance是第一次鎖止）。與ISL不同的是，它是個在連接器上的機構。

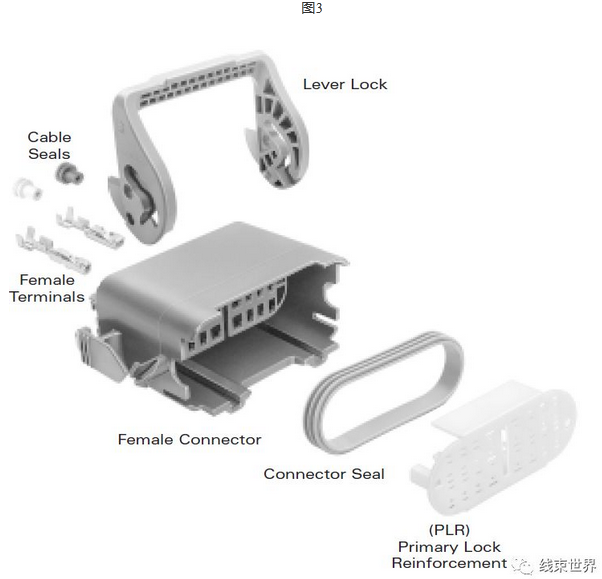

PLR (Primary lock reinforce) 同樣也是端子鎖止機構，作用類似于TPA, 小編在這里不多說。

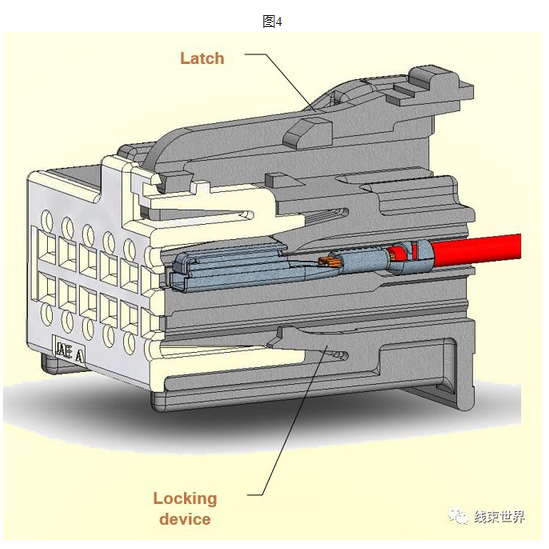

Latch中文直譯就行門閂，大家一看就知道，這是一把鎖，當然這不是用來鎖門的，這是用來鎖連接器的。小編更愿意叫它連接器一次鎖止片。這是保證公母連接器之間的第一次配合鎖止。有了第一次鎖止之后，我們才會用到CPA

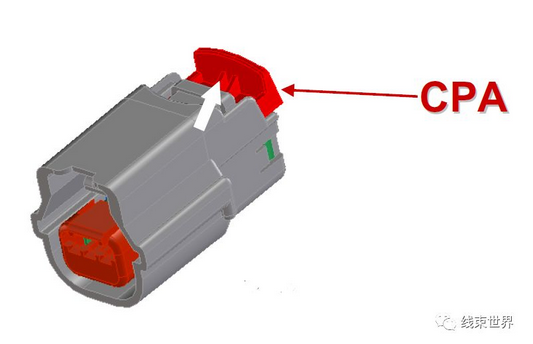

CPA(Connector position assurance)。中文直譯是連接器位置保證機構。我們常叫連接器的二次鎖止機構。CPA能夠保證公母連接器之間完全地配合。當然CPA只在公母連接器配合時才被使用。其實很多連接器自身的一次鎖已經能夠保證足夠的連接效果，但在一些常振動的地方，我們往往需要CPA來保證連接器的連接。在汽車一些比較平穩的部分，我們可以從VAVE的角度來去掉CPA。

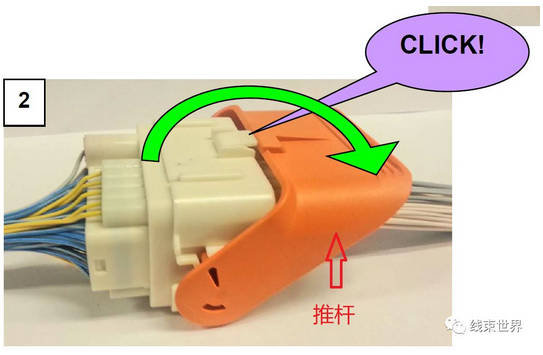

Lever/Lever lock推桿。推桿一般在大型連接器上面。也是保證公母連接器之間的進一步配合，作用有點類似于CPA，但是效果遠遠好于CPA。CPA有點難以保證大連接器之間的配合(說到底還是因?yàn)樘×耍Ч粔蚝?，這時候推桿就產生了。推桿能夠保證大型連接器，在常振動的情況下，或者比較重要的部位（ECU等）有很好的配合。
