1. 什么是DFMEA

在實現汽車連接器的密閉性能中，密封圈是一個常用的工具，這種工具可以將不僅可以實現不同孔位之間的固定的效果，還能夠?qū)崿F(xiàn)密封的效果。既能夠保證汽車設備的穩定運行，又能夠保證汽車設備在工作中的防水性能。密封圈在制作中大部分會使用硅橡膠這種材料，這種材料是通過液硅和固硅經過一定的化學變化之后制作出來的。

DFMEA是一種分析技術,主要有設計負責的工程師/小組負責并盡可能的保證在產品投入生產之前將潛在的失效模式及相關的原因或失效機制被考慮和處理.每一個項目以及與之相關的系統/組件和零部件都應該進行評估。

DFMEA分析便捷圖所示的邊界系統功能，該關系包括基本組件間以及與系統邊界外組件之間的關系，并識別和分析其可能的設計風險，以盡量減少潛在的失效風險發生。

DFMEA也可以用于評估非汽車產品（如設備和模具等）的失效分析。分析結果可被用來建議設計變更、額外的測試以及其他在生產設計交付前降低失效風險或提高測試檢測能力的措施。

• DFMEA是先期質量策劃中評價潛在失效模式及其起因的一種工具

• 依照其發生在失效的風險優先排列，并采取行動排除或降低其發生的方法

• 為未來使用和持續改進提供文件化的預防經驗/方法

• DFMEA自身并不是問題的解決者，它通常與其他問題解決工具聯合使用?！癉FMEA提出問題解決的時機并不是解決問題”

• 將問題扼殺在搖籃之中

墨菲定律：所有可能出錯的地方都將會出錯！

2. FMEA發展史

FMEA的發展歷史可以追溯到60多年前，以下是該方法的重要里程碑：

1949年：FMEA方法是由美國軍方開發的軍用標準MIL-P-1629

它被用作可靠性評估技術，以描述系統和設備故障的影響。失效根據成功、人員和設備安全來分類；

1955年：廣泛應用“潛在問題分析（APP)” KT法（由K印ner博士和Tregoe博士整理的合理想法/思考方法的模型）；

1963年：美國國家航空航天局（NASA)制定了“失敗模式、影響和關鍵性分析“（FMECA)應用于阿波羅項目；

1965年：廣泛用于航空和航天應用，食品工業和核技術應用領域；

1975年：這種方法被部署在核電工程以及其他領域；

1977年：FMEA方法開始由福特汽車公司引入汽車行業使用；

1980年：在德國失效模式和影響分析以“FMEA(DIN 25448)”為標題進行了標準化，在德國汽車工業協會中，該方法是專門應用于汽車領域。

1986年：首個FMEA方法說明被公布于VDA第四卷“量產前的質量保證”，這個方法越來越多地被用于汽車行業。

1990年：VDA進一步開發了應用于汽車行業的系統設計FMEA和系統過程FMEA方法。FMEA方法在90年代開始應用于醫療和電信工程領域。

1993年AIAGFMEA參考手冊是由美國質量管理協會（ASQC)汽車部的主持下，由克萊斯勒，福特和通用汽車公司組成的FMEA團隊編制，目的是改善標準和格式之間的差異而導致的供應商額外資源的要求；

1994年:SAEJ1739 FMEA標準在美國汽車研究委員會(USCAR)的贊助下，由克萊斯勒、福特和通用聯合開發；

1995年:SAEJ1739發布第二版。

1996年:VDA第4卷，第2部分，“量產前的質量保證”與‘‘系統FMEA”章節一起發布。

1999年:德國注冊質量協會（DGQ)成立了一個工作組，以描述FMEA在其他領域的應用，如在服務業和項目管理領域。

2000年：SAEJ1739被修改為推薦實踐

2001年：DGQ第13-11卷發表

2001年:國際標準化（舊C60812)SAE J1739第3版作為ISOQS-9000的參考第三AIAGFMEA手冊的版本已經發布。

2002年：DGQ第13-11卷也進行了修訂

2006年：2006年修訂了 VDA手冊

2008年：SAEJ1739第4版是AIAG參考手冊的技術基礎，J1739工作組成員對AIAGFMEA手冊的升版和改進作出了貢獻AIAGFMEA手冊第四版隨之出版。

2009年：DGQ被提升為標準

2015年：為了多國OEM和供應商的利益，大家意識到需要統一FMEA手冊。這為改進內容，規范評級表，改進風險評估方法和將功能安全納入風險評估提供了機會

3. 術語定義

l?失效模式（Failure Mode）:可能失敗或失??；如）擔當不知道自己的業務

l?影響（Effect）:顧客敏感的（顧客關心的）

l?要因（Cause）:引起故障的，顧客敏感的

l?發生率（Occurrence）（OCC）:故障發生的頻率度

l?嚴重度（Severity）（SEV）:顧客認為的關心度

l?探測力（Detection）（DET）：檢查怎樣才能知道

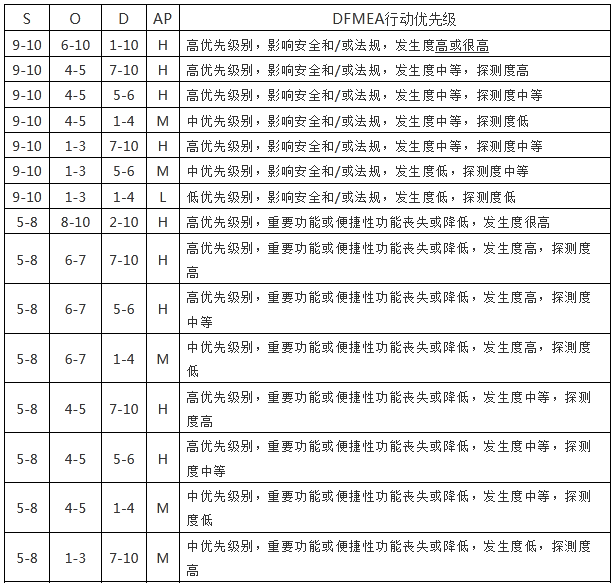

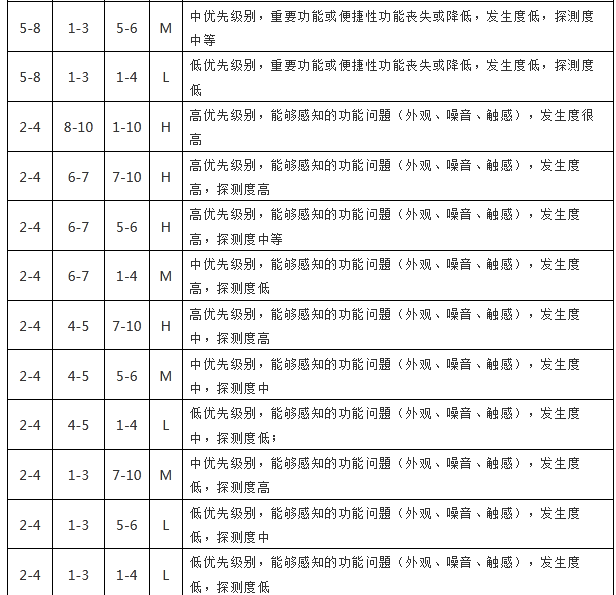

l?行動優先級（AP）：AP表是用來評價本手冊中嚴重度評價表、發生度評價表和探測度評價表

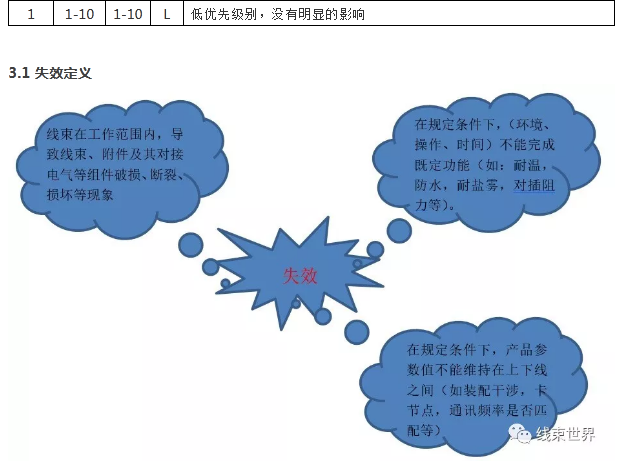

AP表為FMEA團隊提供了 S. 0和D的所有1000種可能的邏輯組合，它基于邏輯描述每個行動優先級，根據每個S.O.D.值的個體評估對行動優先排序，根據組合的值確定可能需要降低的風險：

3.2?潛在失效模式

• 列出所有失效，不一定肯定發生

• 利用經驗和頭腦風暴

• 過程/零件怎樣不滿足要求

• 無論工程規范如何，顧客認為的拒收條件是什么

• 潛在失效類型和原因如下，但不僅限于：

?功能性能設計不完善（指定的材料不正確，幾何形狀不正確，選擇的應用部件不正確，指定的表面不正確，行程規格不合適，指定的摩擦材料不合適，潤滑能力不足，設計壽命不足，算法不正確，維護說明不當?shù)龋?/p>

?系統交互（機械接U,流體流量，熱源，控制器反饋等）

?隨時間變化（屈服，疲勞，材料不穩定，蠕變，磨損，腐蝕，化學氧化，電遷移，過度應力等）

?外部環境（熱，冷，潮濕，振動，道路碎片，路面鹽等）

?車輛操作員的錯誤行為（使用了錯誤的檔位，使用了錯誤的踏板，超速，牽引，燃料類型錯誤，維修損壞等）

?個體變化（公差范圍內的變化）

?制造缺乏穩健的設計（幾何形狀允許向后或倒置安裝零件，零件缺乏明顯的設計特征，運輸容器設計導致零件劃傷或粘在一起，零件處理導致?lián)p壞等）

?軟件問題（未定義狀態，不完整的代碼測試，損壞的代碼/數據）

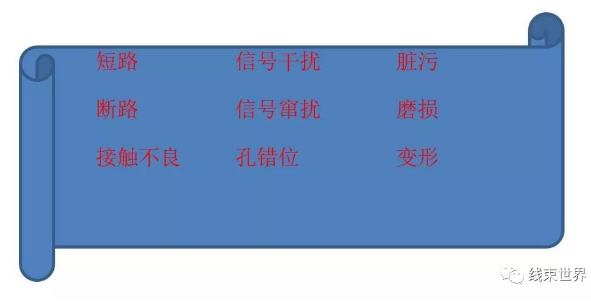

3.3?典型的失效模式

失效模式應以規范化技術術語描述，不同于顧客察覺的現象

4. DFMEA團隊-需要誰加入團隊？

核心團隊由以下人員組成：

?協調員（項目經理）

?設計工程師

?系統工程師

?零部件工程師

?測試工程師

?質量/可靠性工程師

?負責產品開發的其他人員

核心團隊成員負責準備FMEA分析（步驟1-3)并參加FMEA會議。其他擴展團隊成員可以根據需要參與，由FMEA協調員協調

擴展團隊可能由以下人員組成：

• 技術專家

• 過程/制造工程師

• 維修工程師

• 功能安全工程師

• 采購

• 供應商

• 客戶代表

• 其他具有專業知識的人員將幫助核心團隊分析產品的特定方面

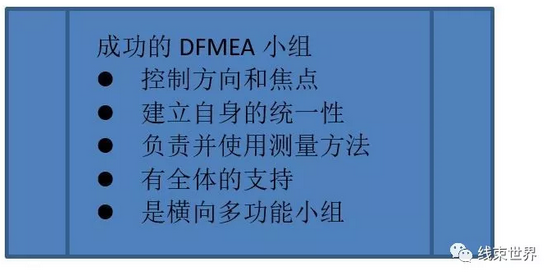

4.1 DFMEA小組的守則

• 決定前召開小組會議

• 決定誰將參加

• 預先準備議題

• 主張進行會議筆記或記錄

• 建立基本準則

• 遵守事先的議程

• 評價會議

• 不允許中斷

4.2 頭腦風暴

頭腦風暴是一種技法，可以技法小組成員產生大量的有創意的點子。

有紐約廣告代理的老板Alex F Osborn在1930年發明，其前提是在一般的討論中，人們害怕別人批評而約束自己，因此而不能產生有創意的點子。

頭腦風暴包括創造一種氛圍，讓人們感到無拘無束，此時人們可能提出在平時認為不太可能的解決方案，但往往收到意想不到的效果。

4.3?頭腦風暴4大原則（會議前向成員解釋）

• 暫緩下結論：不批評其他人的觀點，更不要嘲笑人或其觀點

• 自由：鼓勵參與者夢想或遐想，鼓勵大膽及愚蠢的建議，但不提議無任何建議或離座閑逛

• 數量：鼓勵大量建議

• 交叉培養：鼓勵一個小組的建議被其他小組的成員擴展或開發，將所有人的建議寫在題板上以便被全部人都能夠看到，同事編號。但建議減少或小組成員感到空洞時，千萬不要說喪氣話。

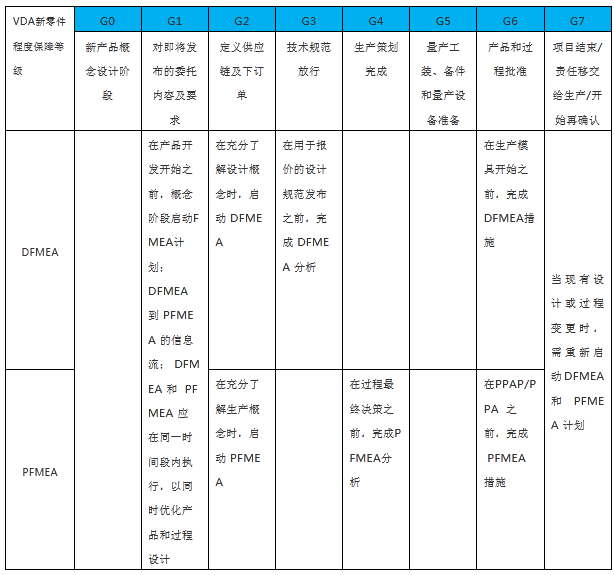

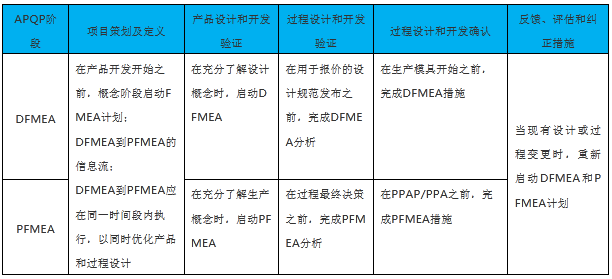

5.??DMFEA時間-什么時候？

?在產品開發開始之前，概念階段啟動FMEA計劃

?在充分了解設計概念時，啟動DFMEA

?在充分了解生產概念時，啟動PFMEA

? DFMEA和PFMEA應在同一時間段內執行，以同時優化產品和過程設計

? DFMEA到PFMEA的信息流

?在用于報價的設計規范發布之前，完成DFMEA分析

?在生產模具開始之前，完成DFMEA措施

?在過程最終決策之前，完成PFMEA分析

?在PPAP/PPA之前，完成PFMEA措施

注意：FMEA時機的例外，包括非傳統的開發流程，如開發“標準”過程先于過程中所生產的產品

6. DMFEA意圖-我們?yōu)槭裁丛谶@里？

每個FMEA團隊的成員都需要對FMEA的目的和意圖進行培訓，使得小組成員給出時間承諾并參與有意義的主動分析。建議進行意識水平培訓，其中包括6步FMEA過程的概述。

7. DMFEA工具-我們該如何分析？

目前有很多FMEA軟件可以開發DFMEA和PFMEA并追蹤措施。有專用的FMEA軟件，也有在定制的標準電子表格填寫FMEA的軟件，公司可以開發自己的內部數據庫解決方案或者購買商業軟件。在任何情況下。FMEA小組必須了解并按照公司和/或客戶的要求來使用FMEA軟件

8. DMFEA任務-需要我們完成哪些工作？

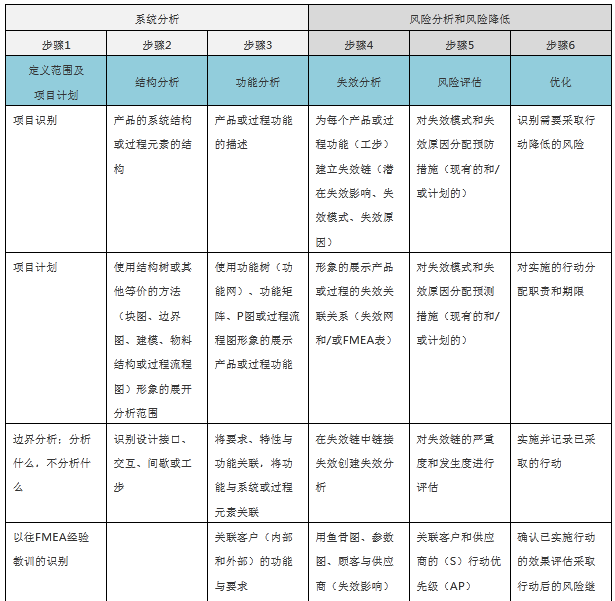

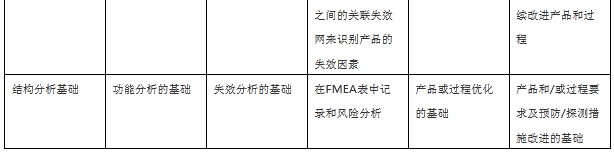

設計FMEA分六步進行。

這六個步驟為失效模式和后果分析提供了一種系統的分析方法，并作為技術風險分析的記錄。
