談?wù)剬?dǎo)線截面積的3個使用單位---高大上

來源：?作者：?2021-05-18 13:13

1，?mm2

mm2?: 平方毫米(符號為mm2?)，是面積的公制單位(SI Unit)，其定義是邊長為1毫米的正方形的面積。是我們常見的現在最常見的線徑面積使用方式，國際標準，日標，德標，國標等都已經使用mm2作為電線的面積的單位。后期美標電線（AWG）也有向mm2?發展的趨勢。

mm2?很常見哈，小編就不一詳細介紹了，畢竟沒什么值得炫耀的。

2，AWG（American wire gauge）

AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為 Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。AWG前面的數值（如24AWG、26AWG）表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過孔的等級越高，導線的直徑也就越小。粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會導致電纜更沉、更難以安裝、價格也更貴。

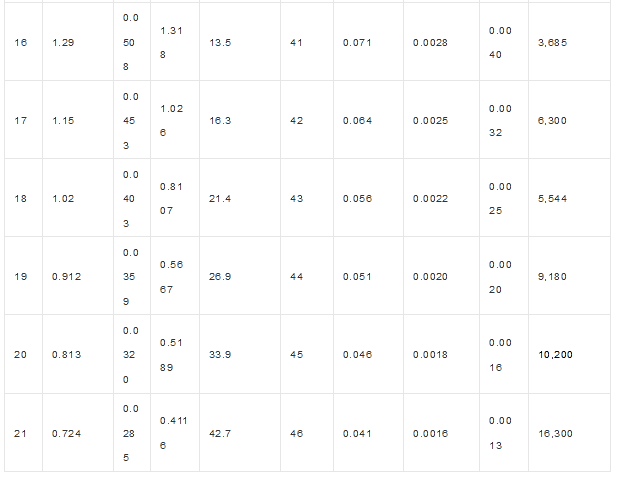

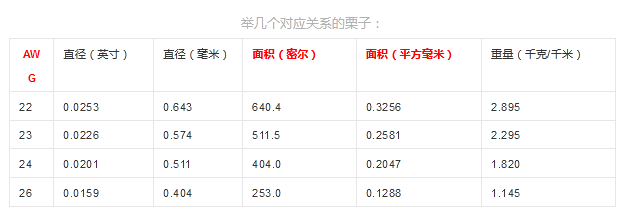

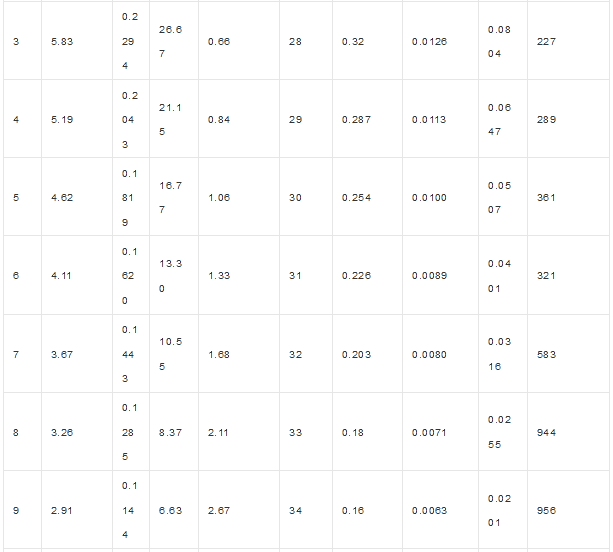

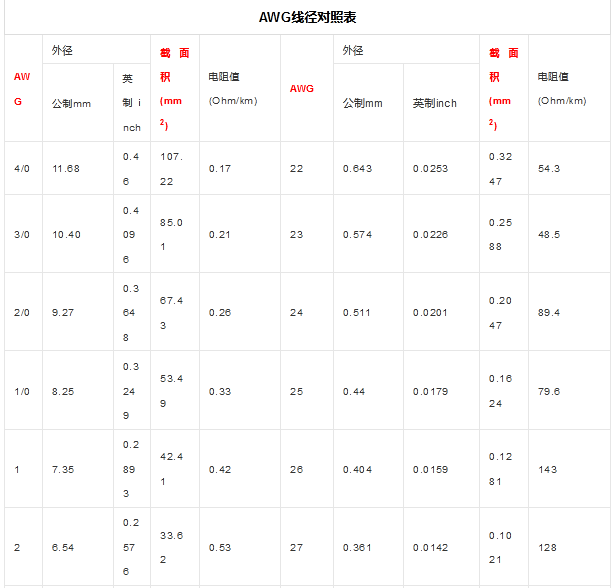

小編給了AWG與mm2的關系表，希望各位在需要的時候可以參考。

3，CMA（圓密爾）

圓密爾是為方便計算圓導線面積而使用的一種面積單位。比如某種導線的直徑是0.032英寸（32密爾），它的圓密爾就是：32X32=1024。圓密爾實際上就是圓導線直徑（密爾）的平方。

圓密爾的應用：圓密爾不是導線的面積，不能用圓密爾數乘以導線長度來算導線的體積，圓密爾數只是在導線捆綁，變壓器繞制中，1圓密爾的導線相當于1平方密爾正方體所占的面積。一個變壓器窗口能繞多小匝導線，只能用窗口面積除以導線圓密爾數(N=S/圓密爾數)。圓形物體堆疊的面積，只能用圓形物體的直徑的平方數乘以數量S=(d^2)*N。圓形物體堆疊時所點的面積相當于它的直徑的正方體所占的面積。如果要方便的話，你完全可以創造概念圓毫米，圓分米，圓米來計算圓形物體堆疊所占的面積。

圓密爾一般用在電磁線上面，同時它與平方mm2的換算關系如下：1mm2 = 1973.51CMA
