一、射頻連接器發展概況

·1939年出現的UHF連接器是最早的RF連接器;

·二戰期間,隨著雷達、電臺和微波通信的發展,產生了N、C、BNC、TNC等中型系列;

·1958年后,隨著整機設備的小型化,出現了SMA、SMB、SMC等小型化產品;

·1964年制定了美國軍用標準MIL-C-39012《射頻同軸連接器總規范》

·七十年代末,毫米波連接器出現；

·九十年代初,HP公司推出頻率高達110GHz的1.0mm連接器,并用于其儀器設備中;

·九十年代出現表現貼裝射頻同軸連接器,并大量用于手機產品中。

?

我國射頻同軸連接器的發展

·我國從五十年代開始由整機廠研制RF連接器;

·六十年代組建專業工廠,開始了專業化生產;

·一九七二年國家組織集中設計,使國產的RF連接器自成體系,只能在國內使用,產品標準水平低,且不能與國際通用產品對接互換；

·八十年代起開始采用國際標準,根據IEC169和MIL-C-39012,頒布了GB11313和GJB681,使射頻同軸連接器的生產和使用逐步與國際接軌；

·經過十幾年的努力,目前通用R連接器的整體水平與國外差距不大,但精密連接器的設計與

生產跟國外仍有較大差距。

?

二、射頻連接器的標準體系

美軍標

美國是世界上最大的通用型RF連接器制造和消費國,其技術水平也是一流的因此美國軍用標準MLC39012被認為是RF連接器的最高標準。

其它先進國家的標準有德國DIN、英國BS、日本JIS和IEC標準等。這些國家或國際標準大都是參照或等同美軍標制訂的,有些國家或公司甚至直接應用美軍標。

?

IEC標準

IEC標準是指導性標準,不是強制性標準,因此很少被直接引用;值得一提的是德國在某些專用新型連接器方面也有一些優勢,例如:DIN47223、7/16(L29)系列、DIN47297、SAA系列、DIN41626、DSA系列,這些系列產品在通信領域應用較廣泛,德國的標準和產品已得到全世界認可,但美國尚無這些標準出現。

?

我國現行標準

我國現行通用RF同軸連接器標準分兩部分,一部分是軍用標準(GJB681、GB680、GJB976及其詳細規范)。另一部分是民用產品標準,按IEC169-1制定的GB11313。

·不論是國軍標還是國標,基本上都是照搬國外先進標準制訂的,主要指標不折不扣搬過來,因此,可以說我們現行標準與國際接軌,且指標和技術水平與國際先進水平同步。

?

三、射頻連接器基本概念及技術特點

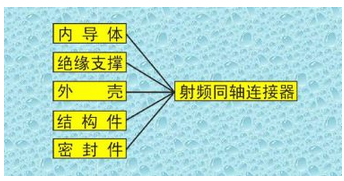

1、RF連接器的定義

通常裝接在電纜上或安裝在儀器上的一種元件,作為實現傳輸線電氣連接或分離的元件。它屬于機電一體化產品。簡單地講它主要起橋梁作用。

2、連接器的分類

連接器種類繁多,根據技術特性的不同,按頻率劃分為音頻（Audio）、視頻（Vidio）、射頻（Radio）、光纖( fribre optic)四大類。頻率范圍如下:

Audio---20KHz以下

Vidio----30MHz~500MHz以下

Radio----500MHz ~300GHz

Fibre-----167THz ~375THz

其中應用在 Radio波段的連接器稱作RF連接器。

3、RF連接器的分類

1)按端接方式分為

連接器MIL-C-39012(GJB681)

轉接器MIL-A-55339(GJB680)

微帶與帶狀線ML-C-83517(GJB976)

2)按連接方式分為:

卡口式(內卡口、外卡口)

螺紋式(右旋螺紋、左旋螺紋)

推入式(直插式、帶止動式、自鎖式)

?

3)按功能分為:

通用型(2級)

精密型(0級、1級)

專用型（耐輻照、耐高壓、防水等)

多功能型(含有濾波、調相位、混頻、衰減、檢波、限幅等)

4)按尺寸大小分為:

標準型(N、UHF、C..)

小型(BNG、TNG...)

超小型(SMA、SMB、SMC、MCX、BMA、SAA...)

微型(SSMA、SSMB、MMGX....)

?

四、射頻連接器主要指標

(一)電氣方面

1、特性阻抗 ?特性阻抗(Zo)是RF連接器十分重要的基本參數,它直接影響電壓駐波比、工作頻帶、插入損耗等指標。特性阻抗計算公式

2、工作頻帶設計 ? RF連接器的工作模式是TEM波,其下限截止頻率為零；H11模的截止頻率就是同軸線的上限工作頻率。公式為:

3、接觸電阻

RF連接器的接觸電阻是指接觸點的電阻一般在毫歐級,數值應盡量小。它主要考核接觸件的機械性能,測量時應去除體電阻、焊點電阻的影響。

4、絕緣電阻

主要考核介質材料特性、結構設計優劣及裝配過程中零件表面是否清潔。絕緣性能差會產生漏電流,輕則產生噪聲,嚴重時無法有效傳輸信號。?

5、介質耐壓

介質耐壓考核的對象與絕緣電阻差不多,但介質耐壓一旦不合格,危害性很大,它可以使連接器或整機系統直接發熱或燒毀。所以介質耐壓指標不過關是RF連接器的致命缺陷。

6、射頻高電位耐壓

一般測試頻率為5~7.5MHz,而不是介質耐壓的50Hz,在這一頻率時介質承受電壓能力是不同的。它的主要目的是考核連接器耐受高頻電壓的能力。?

7、電暈電平

進行這項試驗,是為了考核連接器在低氣壓條件下耐受空氣電離產生電暈的能力。因為電暈引起持續的放電,會導致連接器破壞。

8、射頻泄漏

隨著整機系統的發展,對信號傳輸質量要求愈來愈高,因此,射頻泄漏指標顯得特別重要。該指標具有雙重作用,一方面大的射頻泄漏將造成能量傳輸損失，另一方面,凡是頻泄漏性能差的產品,其抗干擾能力也很差。防止射頻泄漏著重應從連接機構、電纜裝接機構和電纜選擇幾方面考慮。通常測試頻率為2～3GHz,要求指標為60～90dB。?

9、射頻插入損耗

插入損耗是傳輸系統的一項重要指標,但實際中連接器的損耗與電纜相比是非常小的，可以忽略不計。例如2GHz時,SMA連接器的插損耗僅為0.03dB,而SYV-50-3的插入損耗則達0.8dB/m。

10、電壓駐波比(VSWR)

VSWR定義為傳輸線上電壓(電流)最大幅值最小幅值之比,是RF連接器最重要的電氣指標,是衡量RF連接器性能優劣的主要依據。

對于電纜連接器來說,設計師應從連接器、電纜及裝接方法三方面系統地考慮VSWR,無論哪一方面有缺陷,電纜組件的VSWR都不可能很好,也就是提醒設計和使用人員不應局限在連接器內研究電纜連接器的VSWR。

1、嚙合力與分離力

主要考核陽連接器插拔手感,螺紋式連接器用嚙合力矩檢驗(如SMA:0.23Nm);卡口式用力矩和力檢驗；推入式用力檢驗,(如SMB最大嚙合力62.3N,最小分離力8.9N)。

2、連接機構的耐力矩

這項指標僅適用于螺紋式連接器,主要目的是檢驗連接機構的強度,對于小型螺紋連接器要達到指標比較困難,需從連接機構的材料、加工工藝及裝過程嚴格控制。

3、插合特性

插合特性主要是通過機械方法檢查彈性插孔的彈性,其性能優劣與接觸電阻和連接器耐久性有直接聯系。

4、中心接觸件固定性

無論哪種連接器,其中心接觸件都要同電纜芯線、微帶或其它導體連接。連接器使用時中心接觸件將受到軸向推拉力和力矩的作用,如果中心接觸件固定不好,將導致尾部連接點

受力過大而松脫或斷裂。

5、電纜保持力

驗證連接器的電纜裝接是否有效可靠。

6、連接機構保持力

當連接器承受規定的軸向力時,連接機構不應松脫。

(三)環境方面

1、密封性

防水密封:低壓時防止水或潮氣進入。

氣密封：有特定漏率指標，連接器需采用玻璃或陶瓷燒結,產品的電性能指標比常規

產品低。

2、振動

防止連接器在振動環境條件下,出現瞬斷或外觀機械損傷。

3、沖擊

檢驗連接器抗沖擊能力,防止連接器在運輸、現場工作或不經心處置而造成損環。

4、溫度沖擊

通過這項試驗,確定連接器在高溫到低溫過程中耐沖擊的能力。溫度沖擊可能造成灌封部位出現脫落、開裂、絕緣性能下降、不良外殼裂開等。

5、耐濕(防潮)

進行耐濕試驗的目的是為了評價連接器及其材料承受高溫、高熱條件引起的老化效應。耐濕性差的連接器的主要表現是介質耐壓、絕緣電阻下降,表面老化甚至開裂。

6、鹽霧(腐蝕)

這項試驗主要模擬沿海工作環境條件下,連接器抗銹蝕能力,實際主要是檢驗鍍層質量。

?

(四)材料方面

1、彈性材料

按GJB要求,除非另有規定,中心接觸件的彈性零件應采用鈹青銅制成。

2、絕緣材料

一般產品選用聚四氟乙烯(TFE),精密型連接器采用交鏈聚苯乙烯,氣密封連接器除外。

3、殼體材料

按美軍標規定RＦ連接器殼體可用黃銅、磷、銅、鋁、無磁易切不銹鋼和鈹青銅五種材料。這里要特別注意在軍標中規定連接器殼體材料的導磁率要小于2．0,這就是我們不能采用一般鋼材作過連接器殼體的原因。

?

(五)化學方面

１、不相容金屬

彼此之間可能產生電動勢耦合的不相容金屬不應相互接觸裝配和使用,以防產生千擾信

號及電化學腐蝕。

2、電鍍

要控制鍍層的厚度、致密性和與金屬底層的結合力。

所有鍍金件不得采用鍍銀底層,因為銀在特定條件下會產生化學遷移。

?

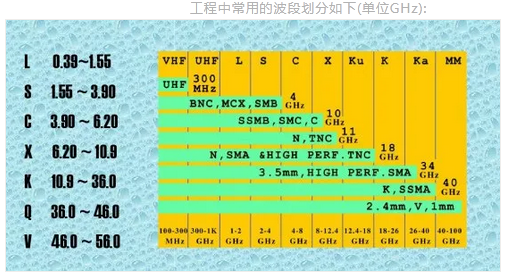

五、常用射頻連接器介紹

1、標準型(N、C系列)

(1)N系列

是為滿足二戰急需研制的最早的微波系列。主要歸功于Paul、Neil,因此叫“N＂系列。它采用螺紋對接互換,工作頻率0~11GHz,可配接3~12mm軟、半柔和半剛性電纜。

(2)C系列

是Conｃel?研制成功的,它采用內卡口方式連接,內部公稱尺寸,工作頻率等與N系列相

同,但沒有N系列通用。

2、小型(BNC、TNC系列)

(1)BNC系列

是Neill和 Concel共同研制的 Bayonet(外卡口)連接器,因而簡稱“BNC”。其工作頻

率0～4GHz,最大特點是連接方便,一般通過連接卡套旋轉不到一圈即可連接好。適用于頻繁

連接與分離的場合,是最通用而又便宜的產品。尤其在儀器儀表、網絡和計算機信鼠領域應用廣泛。

(2)TNC系列

是BNC的螺紋式變形,又稱螺紋式BNC,其工作頻率達11GHz,抗振性好,軍用較多。

?

3、超小型(SMA、SMB、SMC、MCX、BMA、SAA)

(1)SMA系列( Subminiature A)

SMA是1958年由美國?Bend ix公司的?James　Cheal發明的,工作頻率0~18GHz

(2)SMB系列

SMB是一種帶止動件的推入式連接器,體積小、插拔方便、抗振性好、占用空間小,廣

泛應用于工作頻率在0～4GHz的通信設備、儀器儀表和導航系統。

?

(3)SMC系列

是SMB的螺紋式變形,其內部結構尺寸與SMB相同,工作頻率0~11GHz,通常用于雷達、

導航等軍用設備。

?

(4)MCX系列(IEC1169-36)

其基本功能與SMB類同,但體積比SMB小1/3,有替代SMB的趨勢。

(5)BMA系列(IEC1169-33)

又稱盲插連接器,其固定插座在軸向和徑向均有一定的浮動量,可實現積木式、模塊化整

機系統,快速盲插更換,主要用于軍用產品和A通信設備。

工作頻率0~22GHz。內部公稱尺寸及配用電纜與SMA相同。

(6)SAA系列(DIN47297)

是一種推入自鎖式連接器,有50Ω 和75Ω兩種。國內目前在程控交換機、光端機等通信系統大量應用。

?

4、微型(SSMA、SSMB、MMCX系列)

(1)SSMA系列

結構特點與SMA相似,但體積更小,工作頻率可達40GHz,是目前通用的標準毫米波連接器。

(2)SSMB系列

結構特點與SMB相似,體積更小巧,在軍用電臺中普遍采用。

(3)MMCX系列

是國外近年來才出現的一種新型推入式連接器,也是目前應用中最小的一種連接器。

?

5、表面貼裝型(SMT)

表面貼裝型RF連接器國內剛開始應用,目前還無正式國際標準。

6、75Ω 系列同軸連接器

主要有BNC、L9、SAA、SMB、SMC、F型等系列,用于民用通信系統及儀器儀表行業。

?

六、連接器的選擇與使用

選擇適當?shù)腞Ｆ連接器建議從以下幾個方面綜合考慮,逐一淘汰,最后優選出所需的產品。

1、按使用要求選出特性阻抗,工作頻率符合要求的RF連接器。

2、按傳輸功率大小、插入損耗、屏蔽要求選擇適當?shù)腞F連接器和適配的電纜。

3、結合使用空間大小,插拔頻繁程度及使用環境確定RF連接器的連接方式。

4、根據使用空間確定固定方式(法蘭、螺母、焊接)。

5、確定電纜端接方。

6、根據使用要求確定連接器外形尺寸。

?

使用者必須熟悉所選定產品的性能,嚴格按額定條件使用,任何超負荷的使用都有可能

導致RF連接器失效。對于電纜連接器來說,應特別注意電纜的裝接,應按供應商提供的組裝說明進行裝接,如果裝接不當,即便電纜與連接器性能很好,組件性能也有可能很差。
