線束纏帶工藝(全)

來源:?作者:?2021-05-26 11:02

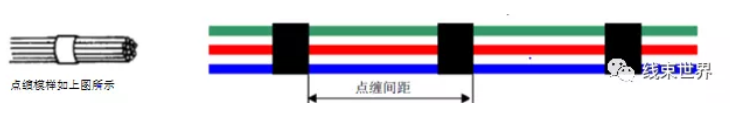

1 點纏


膠帶必須在線束上纏繞兩圈,纏繞寬度和膠帶寬度相同。如果有其它特殊的規定,分支的中心位置需要點纏。


要求:如工藝文件有定義,纏繞圈數按照工藝文件定義。點纏需包住全部電線(無電線漏在點纏外),膠帶頭緊密貼合不張開,點纏位置,間距,個數須符合工藝文件要求。



2.?間距纏(花纏)


開始纏繞膠帶時,在起點位置按照點纏,然后以大約45度角的方向沿著線束標明的地方螺旋纏繞,最后在終點位置點纏,纏帶收尾末端整齊、無起翹/脫開。在上述的基礎上:a.如果線束支干的直徑小于或者等于膠帶寬度的1/2,間距纏不允許有露線情況;b.如果線束支干的直徑大于膠帶寬度的1/膠帶之間的間距不大于膠帶的自身寬度,以1/2為最佳,間距均勻。(各個行業與OEM的標準會有)

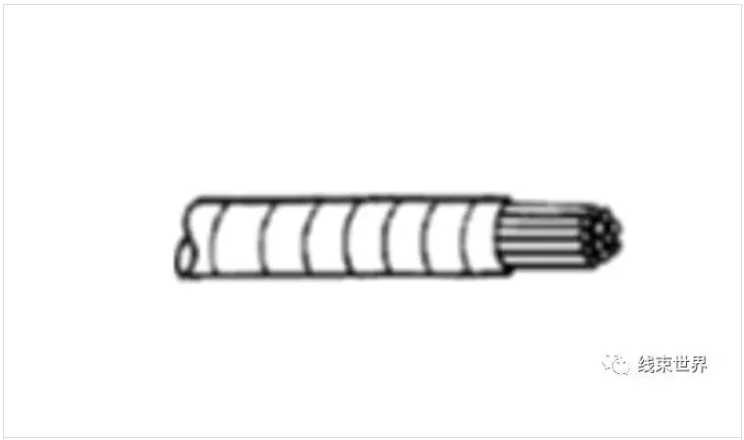

3. 全纏(密纏):


纏繞膠帶重疊的部分至少是膠帶寬度的50% ,起始和結束均需點纏2-3圈。在膠帶全纏的區域不允許有任何電線能被看見。纏帶收尾末端整齊、無起翹/脫開。需注意的是,膠帶的拉長長度不得超過40mm。(各個行業與OEM的標準會有)

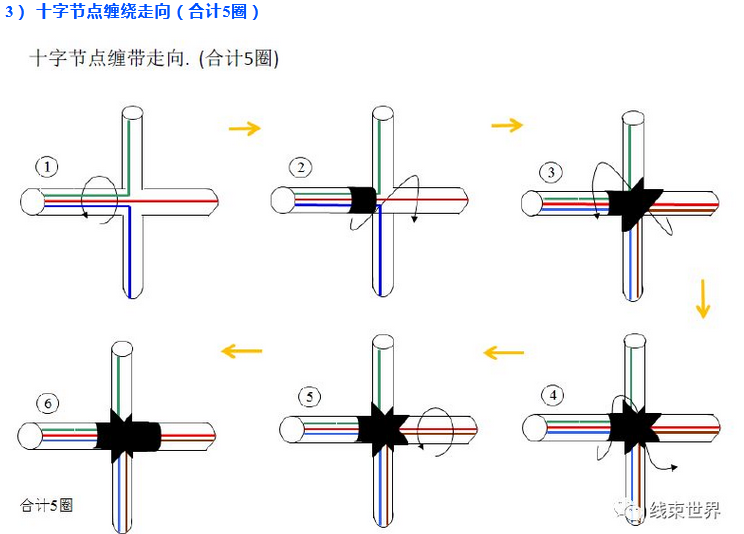

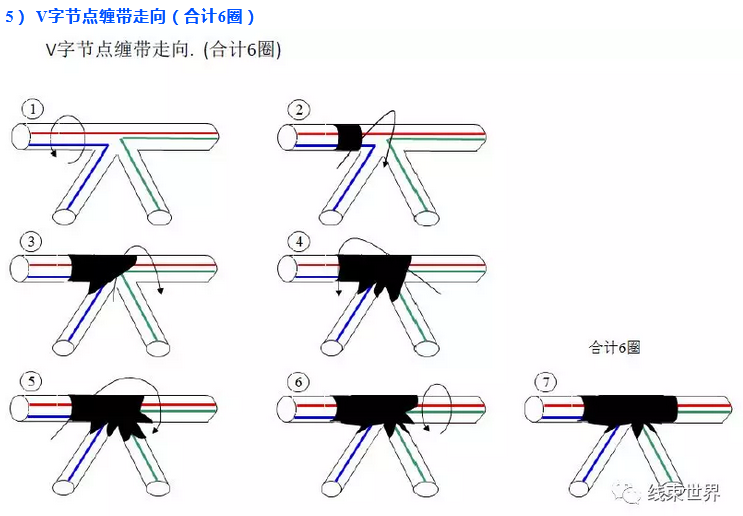

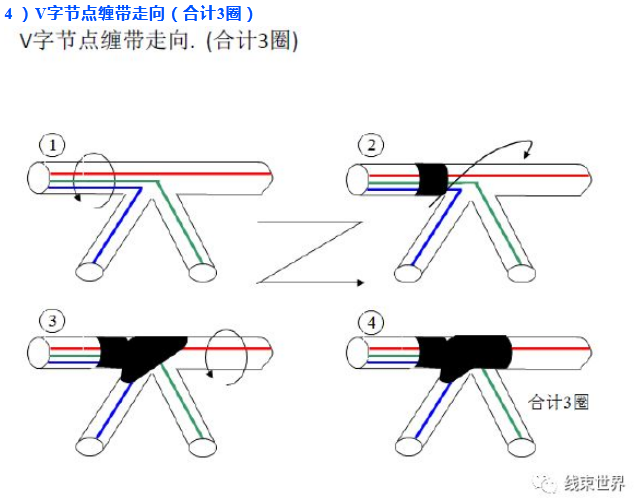

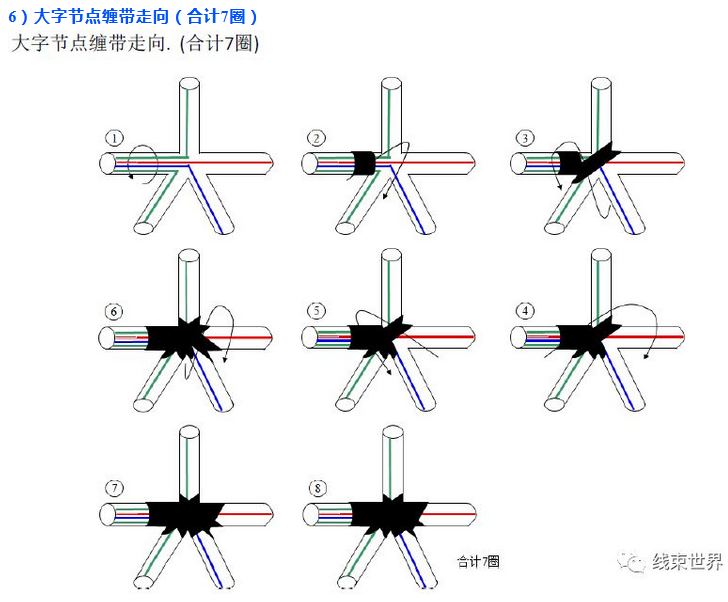

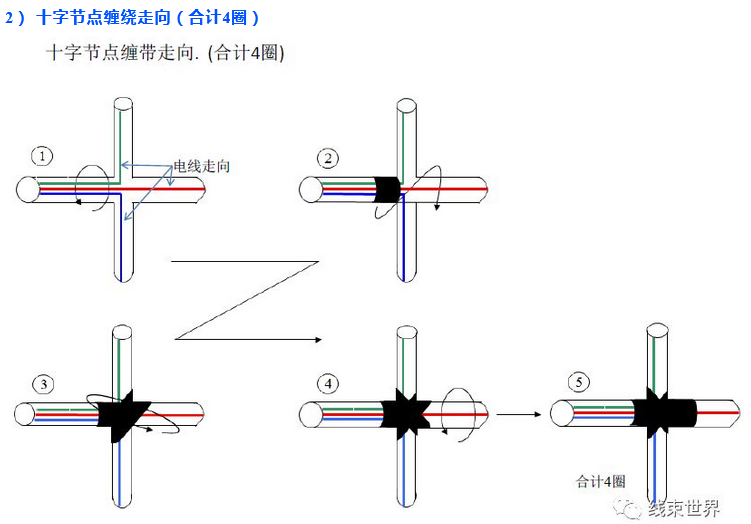

4. 交叉纏

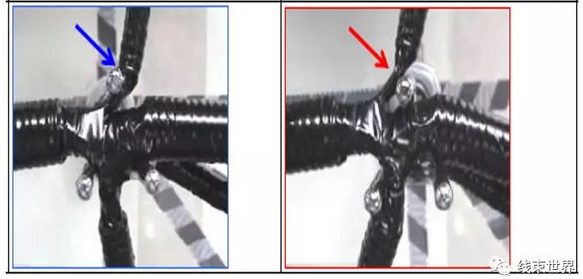

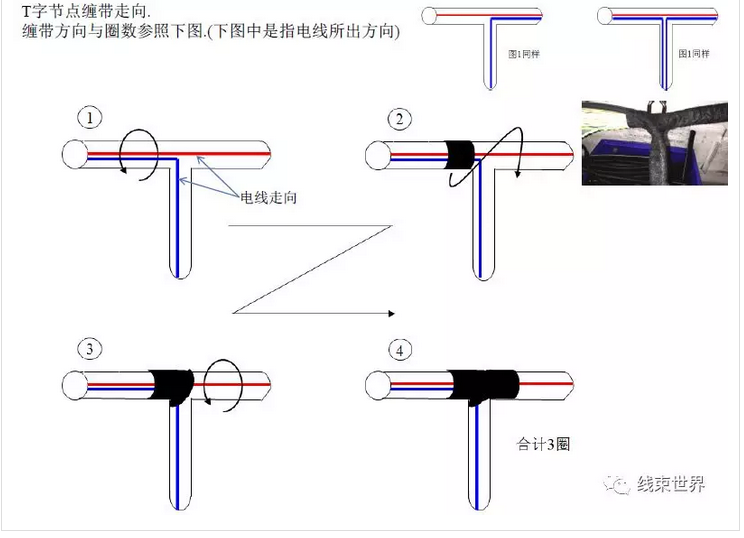

1) T字節點纏繞走向

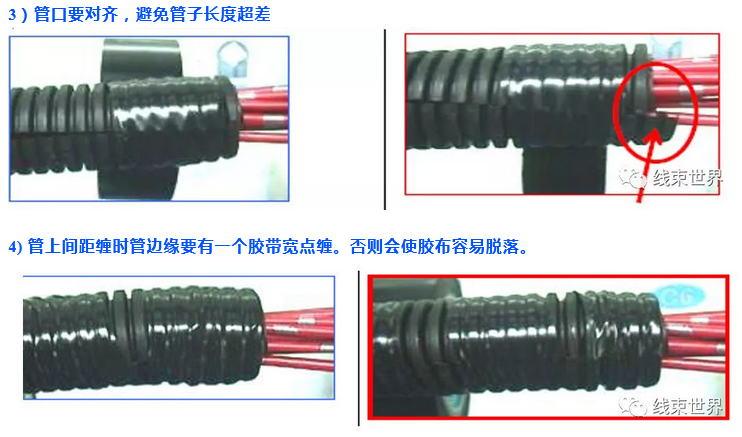

5. 波紋管上纏帶

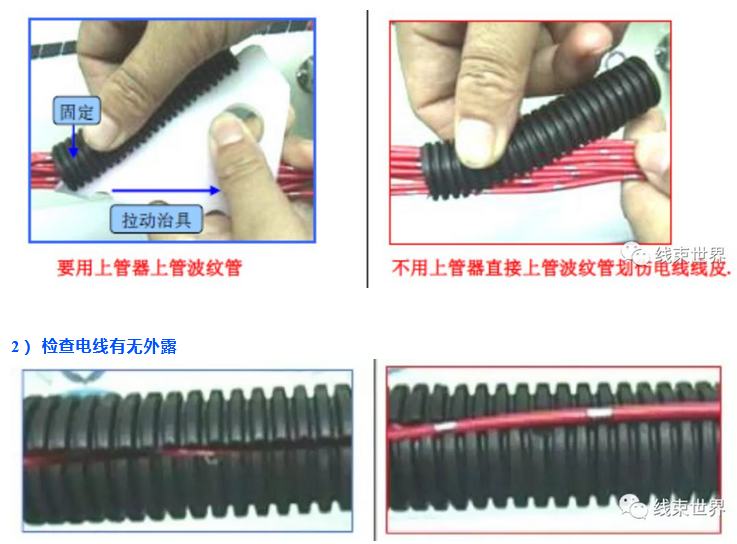

1)使用上管器上開口波紋管

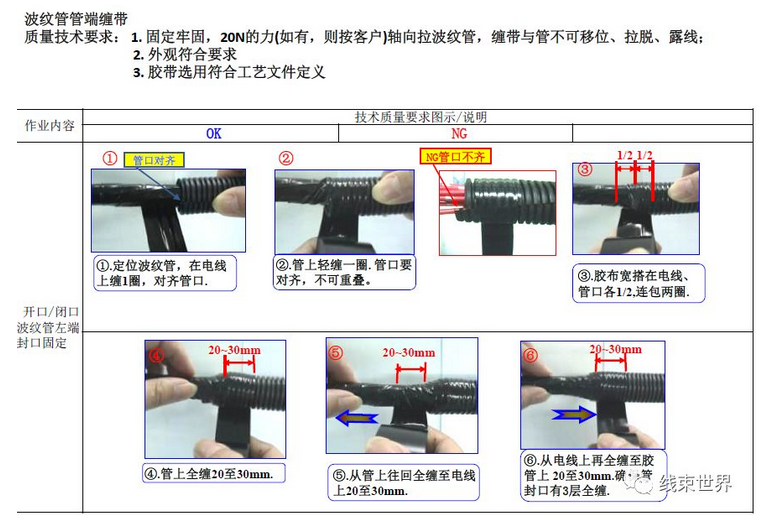

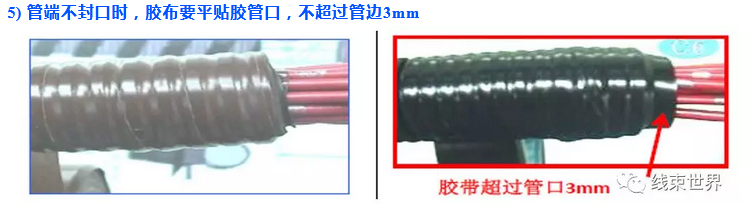

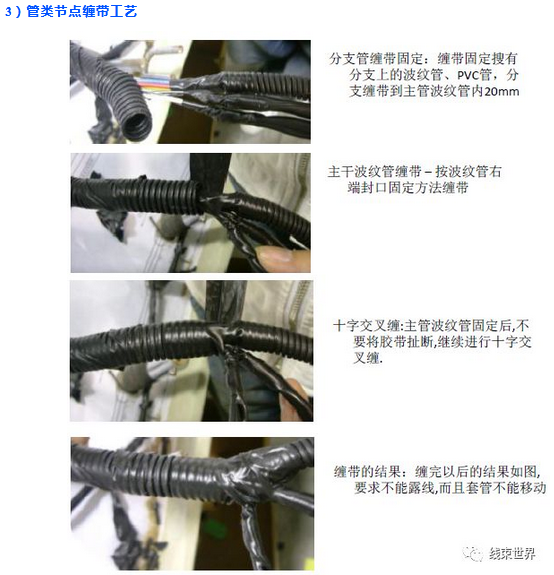

6. 波紋管端纏帶


要求固定牢固,20N的力(如有,則按客戶要求)軸向拉波紋管。纏帶與管不可移位,拉脫露線;

1) 開口閉口波紋管左端封口固定

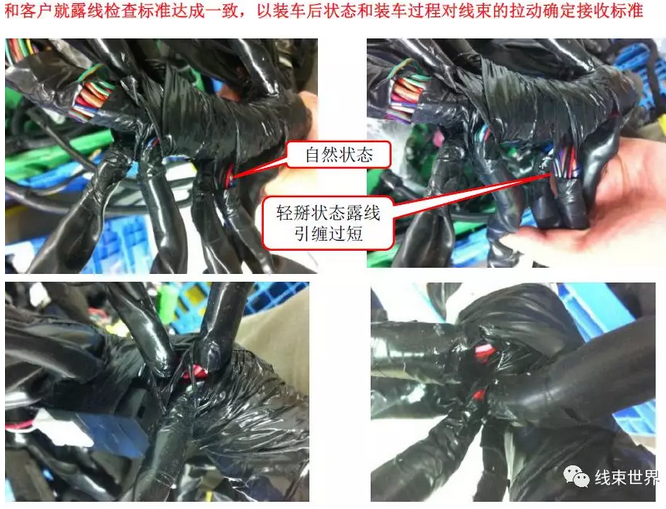

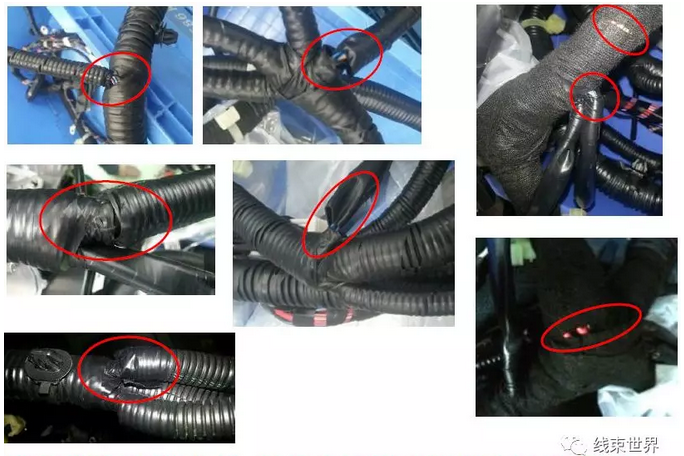

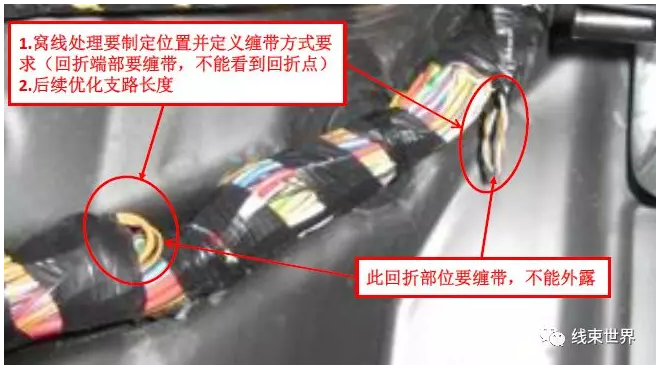

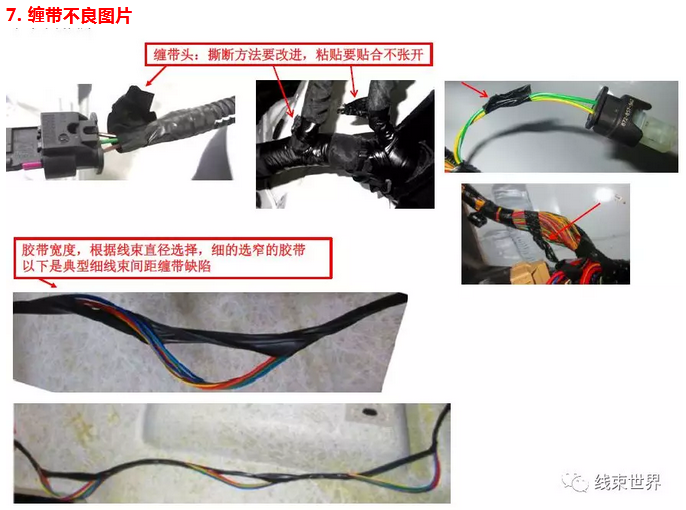

8. 其他注意事項:

1 )分清膠帶類型,識別膠帶規格,不允許用錯膠帶。

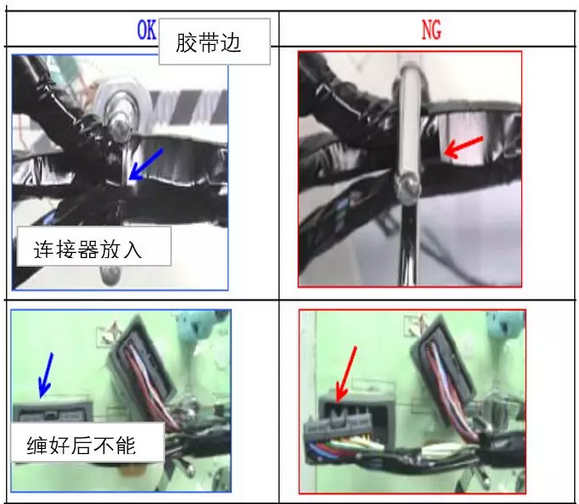

2)纏帶前,檢查連接器中有無支路遺漏、端子不到位、連接器損壞、連接器用錯、密封塞脫落、支路交叉、電線打絞等情況。


3 )一般要求從細小分支開始纏帶,再纏主干。對于細小分支的全纏,膠帶不能拉得太長,不允許反膠和漏線。


4)膠帶纏繞應重疊緊實,表面光滑。


5)全纏膠帶不宜重疊太多,減少膠帶浪費和節省生產時間。間距纏繞應間距均勻。


6) 不得隨意將膠帶亂纏、亂粘,不得浪費膠帶。


7)提出合理化建議,改善當前的纏帶方式或膠帶規格。


8)膠帶將用盡時,應遵守5S原則,拆出剩余膠帶,分別將膠帶和紙環丟入相應的回收桶
