膠帶纏繞的分類、方法和動作要領介紹

來源：?作者：?2021-05-31 13:03

膠帶纏繞的通用方法：

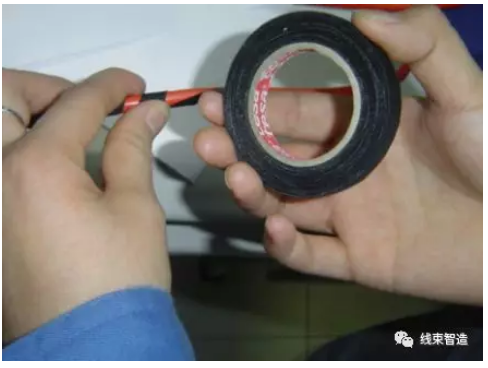

用左手握住導線，右手拿膠帶。用拇指控制膠帶，并用中指和食指的力量使膠帶從左往右螺繞式的轉動。具體操作方法如圖示：

膠帶纏繞的分類：

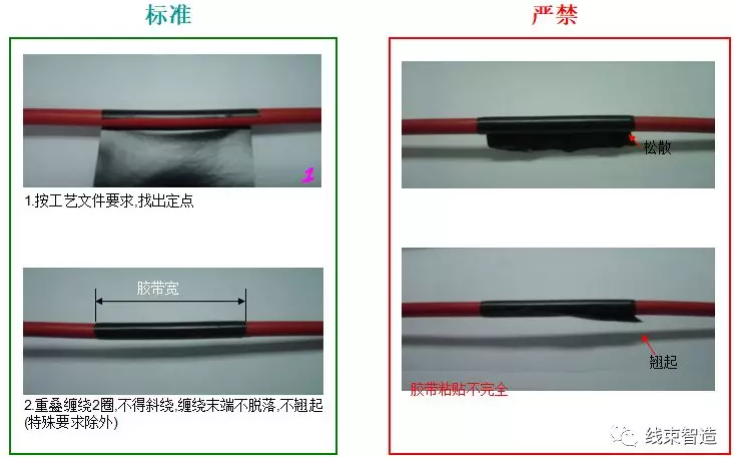

1、定位纏繞(點纏)

按照工藝文件要求，對準工裝板上的相應的指示桿，找出定點，左手握緊導線，用膠帶重疊纏繞2圈，不得斜繞。（特殊說明除外）

動作要領：

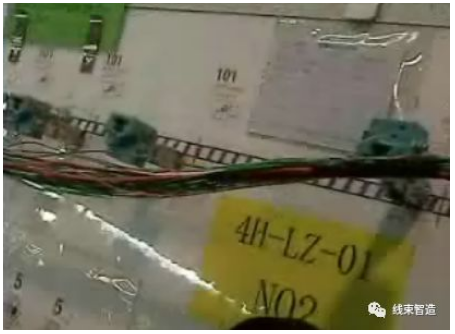

撕開膠帶20MM，面向案板站立，左手握于導線位置上，食指貼附膠帶，右手拇指和食指拳頭式握住膠帶，上下翻滾膠帶2次，緊貼導線撕下膠帶。

2、間隔纏繞(裸纏)

始端纏繞1圈，纏繞過程中不反膠，裸距符合工藝或產品要求，結尾纏繞1圈。纏繞末端不脫落，不翹起。（特殊說明除外）

動作要領：

撕開膠帶20MM，面向案板站立，導線開始位置纏繞1圈后，用右手控制膠帶成45度角向前進方向拉開一定距離翻滾，左手大拇指摁下膠帶完成翻滾動作。

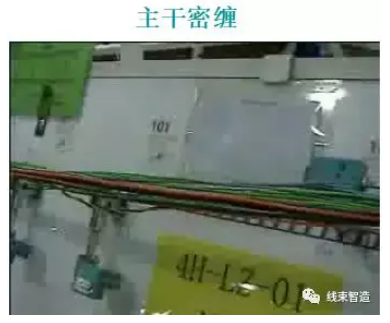

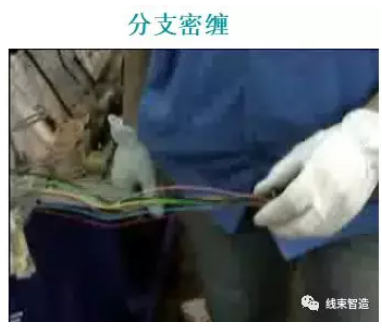

3、覆蓋纏繞(密纏)

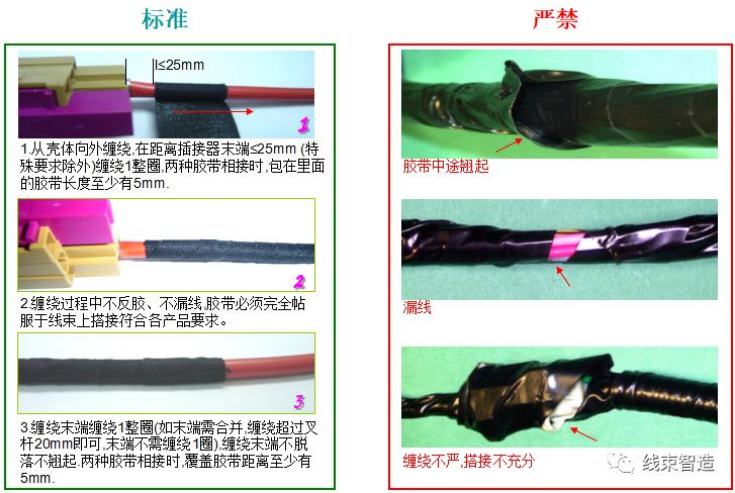

始端重疊纏繞1圈，纏繞過程中不反膠不露線，搭接符合工藝或產品要求，纏繞末端不脫落，不翹起。（特殊說明除外）

動作要領：

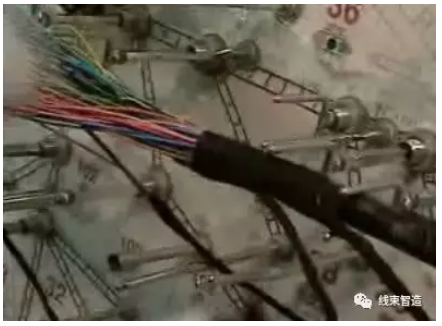

撕開膠帶20MM，面向案板站立，左手食指貼附膠帶，右手拇指和食指將膠帶拉上導線，左手拇指摁下膠帶完成翻滾。

動作要領：

撕開膠帶20MM，側身站立，左手拿塑件食指貼附膠帶，右手握膠帶于掌心，食指與中指控制膠帶旋轉方向纏繞1圈后保持膠帶與導線45角纏繞。

4、固定式纏繞

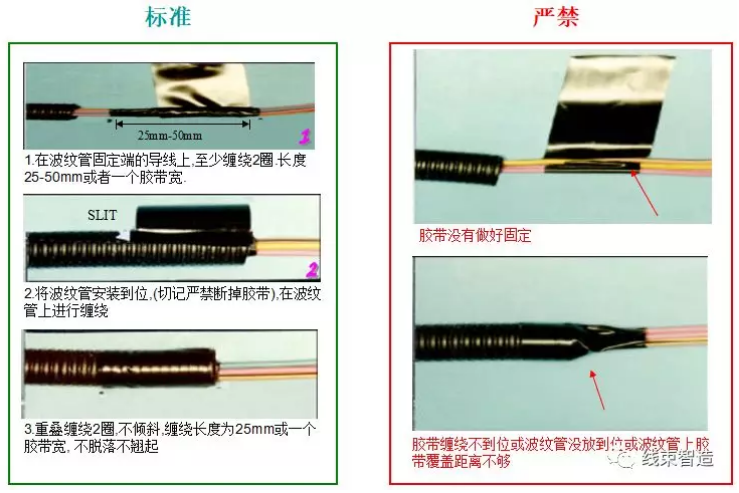

1）波紋管(內封閉)

與波紋管一端齊平的導線上至少纏繞2圈，距離為25mm-50mm或一個膠帶寬。將波紋管插入膠帶到工藝規定位置，在波紋管上重疊纏繞2圈，纏繞距離為25mm-50mm或一個膠帶寬。

動作要領：

撕開膠帶20MM，面向案板站立，左手食指貼附導線，右手拇指與食指控制膠帶旋轉方向，左手握波紋管螺旋推動至指定位置并將膠帶置于波紋管開口處。?

?? ? ?

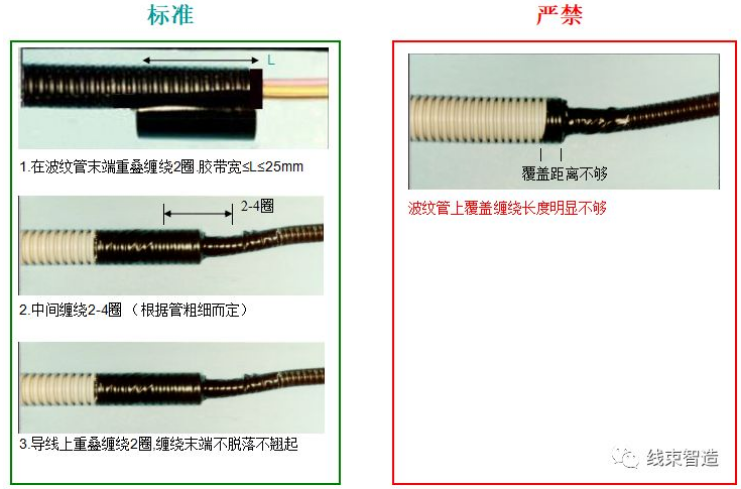

2）波紋管(外封閉)

管徑小于18MM，19MM膠帶纏繞需：6圈。管徑大于18MM，19MM膠帶纏繞需：7-8 圈。? ?

先在波紋管末端上纏繞2圈，中途2-4圈，結尾重疊2圈。??

注意：中途的幾圈可根據波紋管粗細調控覆蓋率。

動作要領：

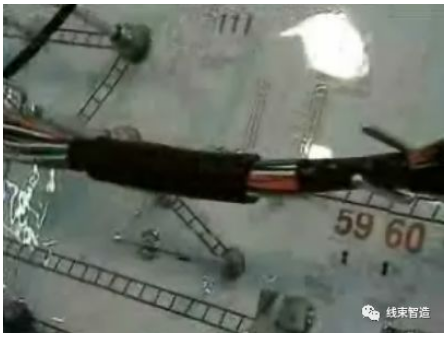

撕開膠帶20MM，面向案板站立，左手食指貼附波紋管末端輔助，右手拇指與食指控制膠帶旋轉方向。

???

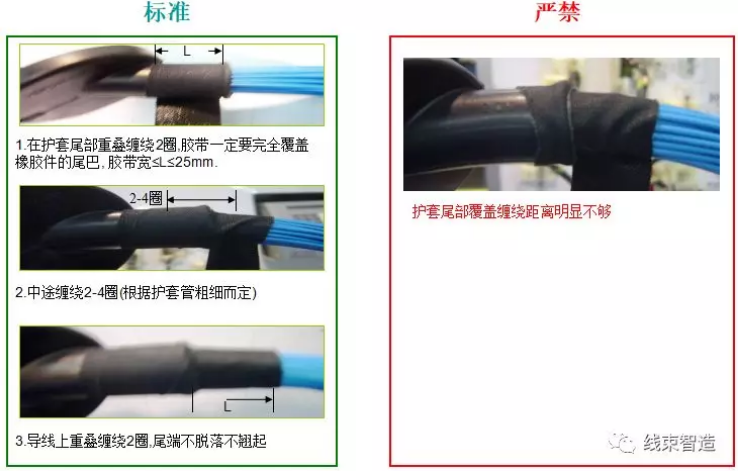

3）護套固定纏繞

19MM膠帶纏繞共計：6-8 圈。

在護套的尾部先纏繞2圈，中途2-4圈，結尾到導線上重疊纏繞2圈。

動作要領：

撕開膠帶20MM，面向案板站立，左手握橡膠件，食指貼附膠帶，右手拇指與食指控制膠帶旋轉方向。?

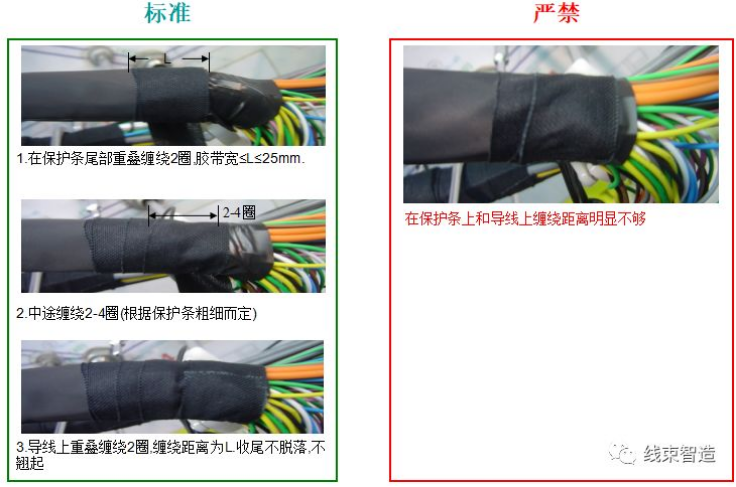

4）帶膠保護條纏繞

19MM膠帶纏繞共計：6-8 圈。

在保護條的末端上重疊纏繞2圈，中間2-4圈纏到導線上，最后在導線上重疊纏繞2圈。

動作要領：

撕開膠帶20MM，左手握保護條分支食指貼附膠帶，右手拇指與食指控制膠帶旋轉方向，左手拇指摁下膠帶完成翻轉。

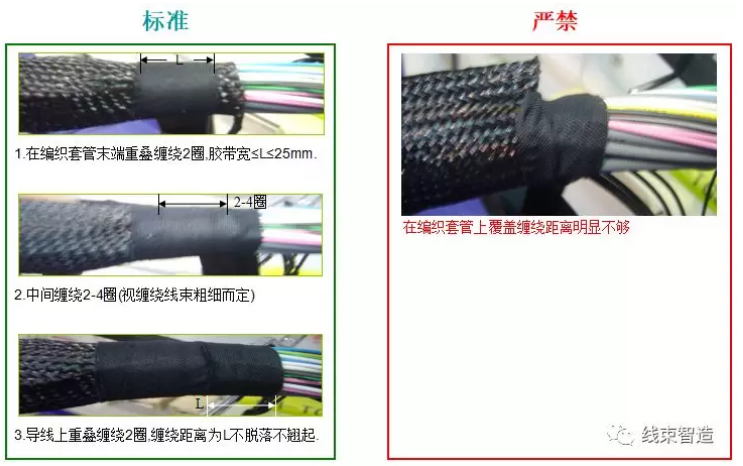

5）編織套管固定

19MM膠帶纏繞共計：6-8 圈。

在編織套管的末端上重疊纏繞2圈，中間2-4圈纏到導線上，最后在導線上重疊纏繞2圈。

動作要領：

撕開膠帶20MM，左手握紡織管，食指貼附膠帶，右手拇指與食指控制膠帶旋轉，左手拇指摁下膠帶完成翻轉。

5、合并纏繞

膠帶纏繞共計：5 圈。

主干部起始重疊纏繞2圈，再纏一圈超過叉桿一個膠帶寬處，將分支合并，合并線再重疊纏繞2圈。

動作要領：

撕開膠帶20MM，左手握主干，食指貼附膠帶，右手拇指與食指控制膠帶翻轉。

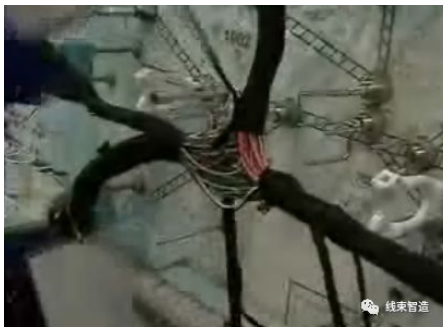

6、“T”型纏繞

1）VQ??

19MM膠帶纏繞總?cè)?shù)：18-19 圈。? ??

起纏重疊2圈，再纏2-3圈靠近中心位置，繞到左邊纏繞1圈，再繞到右分叉2圈，合并分支纏繞左分叉1圈，右邊1圈，再從左邊繞到上分支2圈，繞到右下分叉間1圈，然后再左分支1圈，右分支1圈，交叉纏繞1圈繞到上分支纏繞2圈，最后最后繞到右分支重疊纏繞1圈。

動作要領：

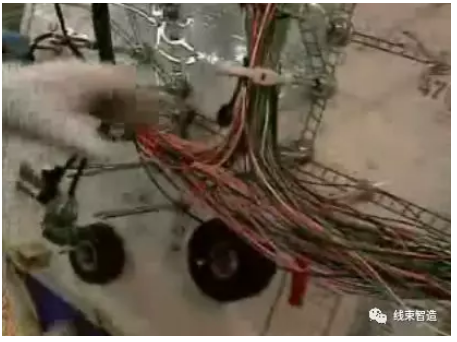

撕開膠帶20MM，左手食指貼附膠帶，并握緊導線。右手食指和拇指拉膠帶，拇指推膠帶，摁下活動叉，左右手配合完成纏繞。?

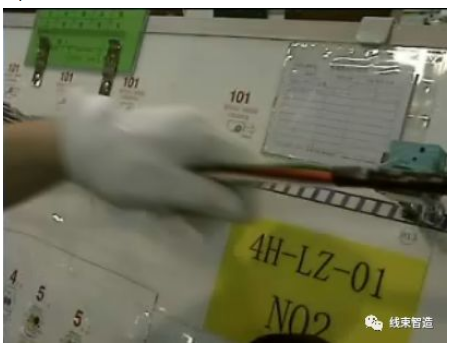

2）LZ

32MM膠帶纏繞總?cè)?shù)：7-8 圈。

起始重疊纏2圈，再纏繞1-2圈到交叉點位置。繞到交叉點左邊纏繞2圈，再繞到交叉點上邊纏繞2圈，最后繞到下面切斷膠帶。

動作要領：

撕開膠帶20MM，左手握主干交叉點處，食指貼附膠帶，右手拇指與食指控制膠帶旋轉，左手配合右手邊理線邊纏繞，取下/掛上分支。

3）花纏

斜T型纏繞：寬32MM膠帶總纏繞圈數：6 圈。

先從下分支起始纏繞2圈，繞到上分支1圈，從下面纏繞分叉中心1圈，最后主干結尾2圈。

動作要領：

撕開膠帶20MM，左手握主干分支點，食指貼附膠帶，左右手交替旋轉膠帶，食指與拇指控制膠帶旋轉方向。

7、其它

當分支一端為環型端子時，該分支上的套管或波紋管需作固定以保證其不超出端子的壓接點A。

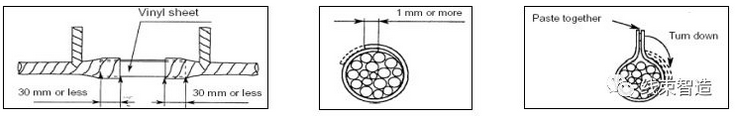

纏繞PVC套管：開口套管表面用間隔或覆蓋纏繞，開口處套管間重疊大于1mm，末端要用膠帶固定開口處，無露線，特殊以工藝卡為準。

不開口套管在分支出口端要固定纏繞并延伸到導線上，接插件端如果沒有特殊要求不用纏繞膠帶。套管末端裝有卡釘時，末端必須和線束固定到一起，膠帶纏繞不能大于30mm。覆蓋物內部不允許有膠帶固定。
