線束加工中膠帶纏繞長度計算公式探討

來源:?作者:?2021-06-02 10:18

一、?概述


汽車線束對于汽車相當于“神經”對于人體的作用,至關重要!在線束加工的過程中,各種規格膠帶的使用同樣不可或缺。經過大量查詢,在現有可瀏覽的文獻及資料中,并未找到膠帶在線束加工過程中使用量的明確計算方式,所以,本人將線束加工中常用到的幾種膠帶纏繞方式對應的膠帶使用量進行理論核算,并得出了可支持工藝做膠帶使用量定額的計算公式,特此分享以供大家探討。


二、公式推導


常用的膠帶纏繞方式有三種:花纏、密纏和點纏。

1、膠帶花纏


將膠帶纏繞線束所形成的螺旋線取其中單位螺旋長度抽形成正弦曲線(紅色)

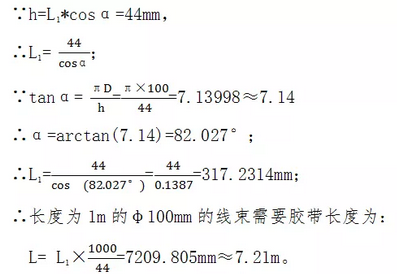

現生產使用膠帶寬度為19mm和25mm兩種,現以19mm進行公式推導,即b=19mm,花纏間隔取值a=25mm,正弦弦長h=a+b=44mm,設線束直徑D=100mm,線束長度c=1000mm。




將上述計算過程進行合并,得出膠帶花纏理論消耗長度計算公式為:?




2、?膠帶50%重疊密纏


50%重疊密纏相比于花纏h不同,h=b/2;


推導過程與花纏相同,可得50%重疊密纏理論消耗長度計算公式為:


※以上兩種膠帶纏繞方式,經實際操作驗證,得出實際消耗長度相較于理論消耗長度的校正系數A=1.02。


花纏所需膠帶實際長度計算公式:


50%密纏所需膠帶實際長度計算公式:

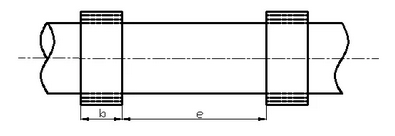

3、?膠帶點纏


膠帶點纏要求纏繞3圈,因膠帶厚度僅為0.1~0.28mm,所以纏繞厚度可忽略,膠帶點纏間隔為e。


∵單個點纏所需膠帶長度為:


∴長度為c的線束中纏繞點個數為:


∴點差長度為c的線束所需膠帶長度為:


三、結論

以上三個公式,在汽車線束加工過程中,可以有效的支持工藝人員,在做膠帶定額時能夠準確計算膠帶的使用消耗量,以達到更準確控制膠帶使用量對線束產品本身成本影響的目的。
