隨著EV行業的準入要求越來越高，相關電連接的要求也越來越高，尤其是對于電連接的熱監控和管理，以及屏蔽的分析和管理等，我們有看見國外的行業巨頭都有這方面非常資深的研究，反觀我們國內這方面的基礎還是非常的薄弱；

摘要：應用在新能源領域的高壓線纜，是承載電流的主要部分。如果說搭接部分的連接器或銅、鋁排，是產品載流能力的瓶頸點，那么，線纜是決定整體系統載流能力的基礎部件。

目前行業應用的主要是銅線纜，基于成本和輕量化目標，鋁線纜也開始廣泛應用在新能源領域。全面評估線纜的載流能力成了目前需要解決的技術問題。

關鍵詞：銅線纜，鋁線纜，溫升，載流能力，測試

本篇文章是上一篇文章大電流線纜載流能力評估及對比（上）的下半部分

建議看本篇文章之前，先看一下上一篇

1 線纜載流能力（溫升）仿真方法及結果

3.3?線纜溫升仿真

通電條件下電纜傳熱分析模型?？勺鋈缦录僭O(shè)：

(1)?電纜為熱厚型電纜，導芯熱導率較高，可認為溫度均勻；

(2)?導芯和絕緣層內存在沿徑向的一維導熱，且導芯和絕緣層之間的接觸熱阻可忽略；

僅考慮絕緣層的徑向?qū)?，不考慮軸向?qū)?/p>

在CAE仿真中，我們采用ANSYS的電熱耦合模塊，真實模擬測試情況，將線纜當做一個圓柱形整體。對線纜施加對應的電流和散熱條件（載荷：電流；邊界條件：與空氣的自然對流），最終計算出不同電流下的溫升結果。

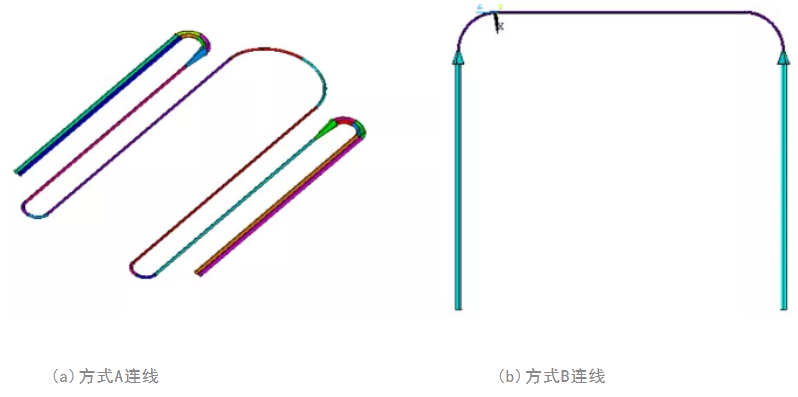

方式A：如測試兩端兩根135mm^2 cable(1.1m長），再接兩根1m長的測試規格線纜，中間一根2.5m長的測試規格線纜。

方式B：兩端兩根135mm^2 cable(1.1m長），中間一根1.5m長的測試規格線纜。

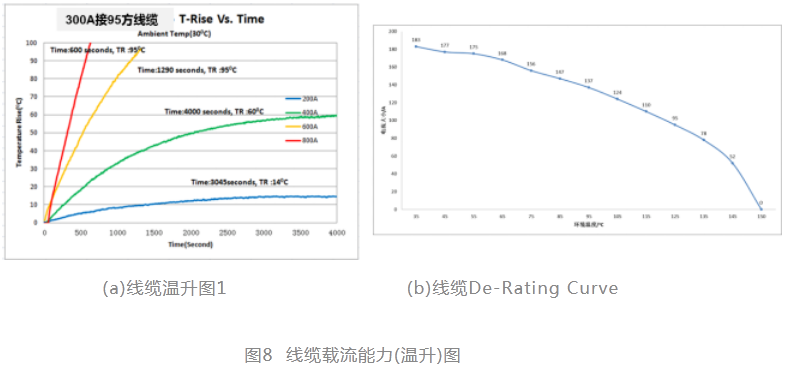

3.4?線纜溫升仿真結果

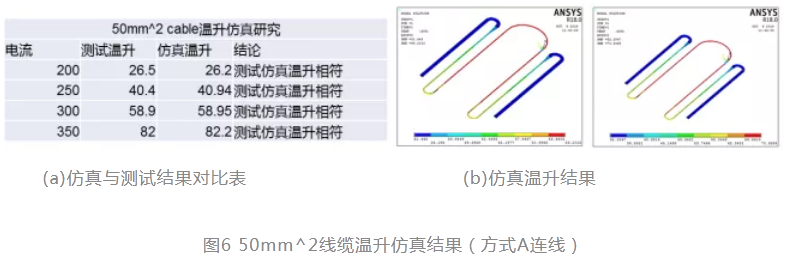

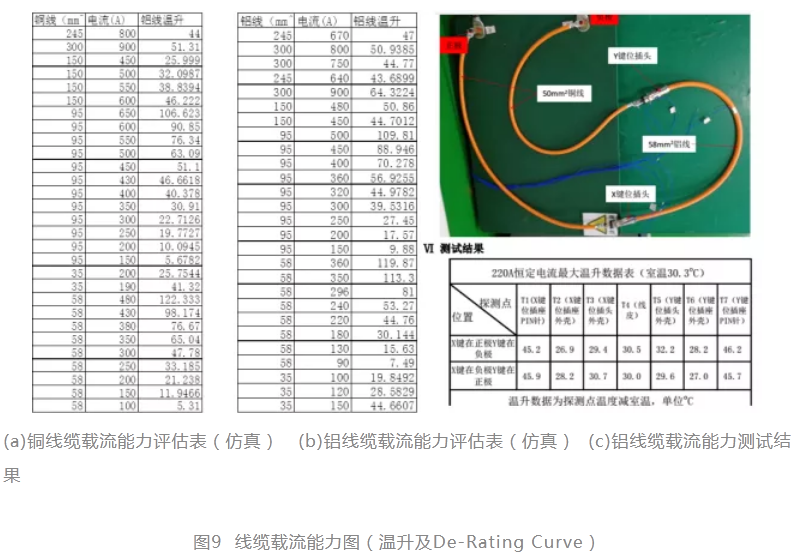

50mm^2銅線纜的仿真模型采用的方式A連線。其最終的載流仿真數據：200A電流溫升26.2°，250A電流溫升40.94°，300A電流溫升58.95°，350A電流溫升82.2°。跟測試對比，誤差率在1%以內。

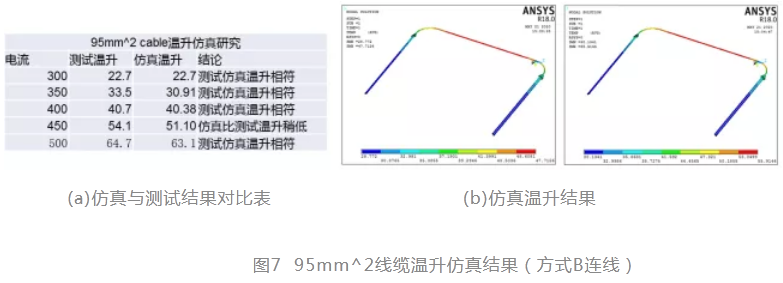

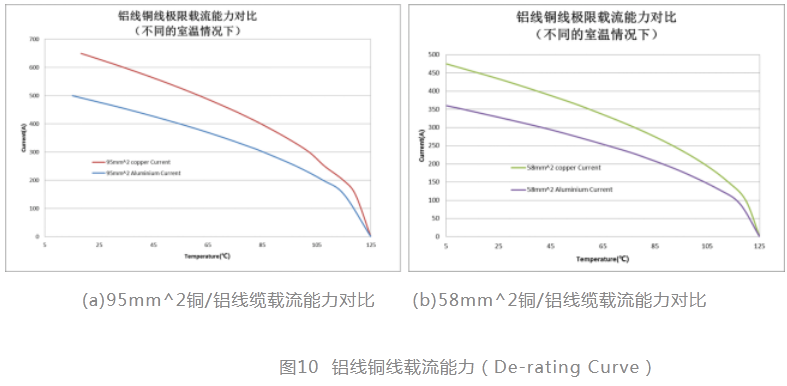

95mm^2銅線纜的仿真模型采用的方式B連線。其最終的載流仿真數據：300A電流溫升22.7°，350A電流溫升30.91°，400A電流溫升40.38°，450A電流溫升51.10°，500A電流溫升63.10°。跟測試對比，只有350A和450A載流時誤差較大（6%~7%），其他載流情況下誤差率在2%以內。
