低電壓汽車發動機線束的高強度鋁線

來源：?作者：?2021-06-03 17:29

近年來，隨著車輛使用的系統數量的增加，線束的重量一直在增加。為了減輕它們的重量，鋁代替?zhèn)鹘y(tǒng)的銅已經成為一種電線導體。然而，傳統的鋁合金不能用于小規格線 (0.35mm2 和0.5mm2)或在發動機艙內，因?yàn)樗鼈兊膶?dǎo)體強度不足。為此，我們開發了一種更強的鋁合金，其導體強度相當于或強于銅，并首次在工廠成功地制造了一種高強度的鋁合金線材。將這0.35 mm2 ?電線用于發動機艙室，我們于2015年4月開始批量生產。該合金的目標性能為抗拉強度為220MPa，電導率為50%IACS。以6000系列鋁合金為原料，對添加劑元素及其含量進行了規定。通過考察Mg2Si金屬間化合物的沉淀狀態，確定了時效條件。通過這種方法，我們獲得了250MPa的抗拉強度和52%IACS的電導率，兩者都超過了目標。

關鍵詞：鋁電線，發動機線束，高強度鋁合金

一? 導言

汽車安全性與舒適性的提高意味著汽車使用的系統電路數量增加，從而增加電線的數量。因此，人們對線束重量的增加感到關切。為了減輕線束的重量，鋁線，使用鋁作為導體而代替銅，越來越多地用于其低比重項目。鋁線的使用對于降低成本也是有效的，因?yàn)殂~線的價格隨著最近原材料價格的上漲而上漲。

?由于這些優點，鋁線的使用預計將增加更多。然而，由于傳統鋁線的導體強度不足，不可能在0.35mm2或0.5mm2或等小尺寸電線上，而這是傳統銅線的尺寸，也不能用于受到強烈振動的發動機艙室。因此，線束的重量在多大程度上可以減少是有限制的。

為此，我們開發了一種強度相當于或大于銅的高強度鋁合金，也可用于發動機艙室。用這種合金，我們制造了一種小尺寸0.35mm2的高強度線材。我們是業內第一家成功將鋁線應用于發動機線束的公司。從0.35mm2電線開始，我們于2015年4月開始生產這種線束。

本文主要報道了一種高強度鋁合金的開發，該合金可用于小型電線和發動機艙室。

二? 高強度鋁合金的發展

1發展目標

這種合金的發展目標是實現最小尺寸為0.35mm2的鋁線，0.35mm2是傳統銅線的尺寸。對于汽車的應用，電線需要同時具有高強度（抗拉強度）和良好的導電性能(導電性*1)。

在開發中，我們的目標是確保與傳統銅線等效或大于傳統銅線的振動電阻。根據以往關于端子壓接強度的數據，我們?cè)O(shè)定了220MPa 的目標抗拉強度和50%IACS的電導率，這樣即使在常規銅線ISO線上增加一個尺寸，熔斷器的匹配也不會改變。此外，對于特定的材料性能，我們的目標是滿足ISO等官方標準。

2合金設計

一般工業用途的純鋁材料（1060：純度99.6%）具有62%IACS的高導電性，但有70MPa低抗拉強度(1) 。因此有必要提高汽車應用的強度。

加強元件被添加到用于常規電線的鋁合金中。然而，這只能將強度提高到120MPa左右，約為常規導線銅強度的一半，并將導線縮小到小于0.75mm2 很難。(2)-(4)

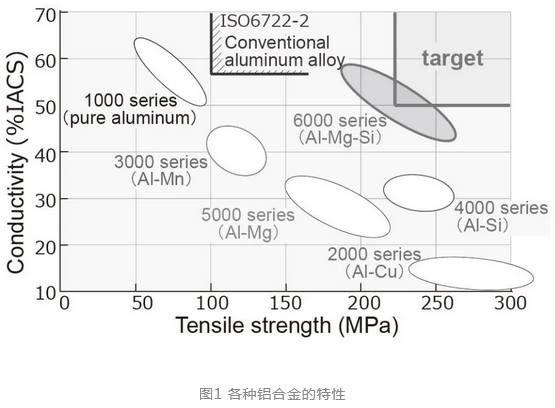

在這種新的合金發展中，我們比較了各種鋁合金的性能(圖1)并選擇了6000系列，因?yàn)樗奶匦宰罱咏繕?biāo)。因此，我們決定使用鎂(Mg)和硅(Si)作為添加到鋁中的元素。

為了確定Mg和Si添加劑的用量，我們將合金材料鑄造為原型，并從合金強度、導電性和延伸率縮小了范圍，這些性能影響線材的拉伸性和易用性。

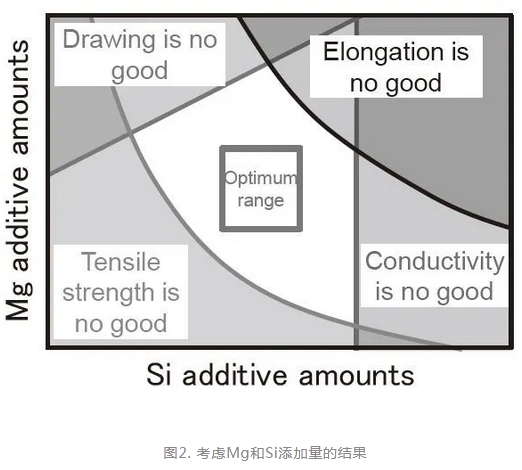

因此，我們縮小了可以滿足的目標特性的范圍，如圖2所示。確定了滿足目標抗拉強度220MPa和電導率50%IACS的添加劑量。我們還考慮了精煉方法，如后面所述，并進一步縮小了范圍使生產管理變得容易。因此，我們選擇了Al-0.6mass%Mg-0.5mass%Si的合金設計值。

通過這種成分，我們獲得了抗拉強度為250MPa，電導率為52%IACS的合金，這些特性超過了目標。

3精煉方法的建立

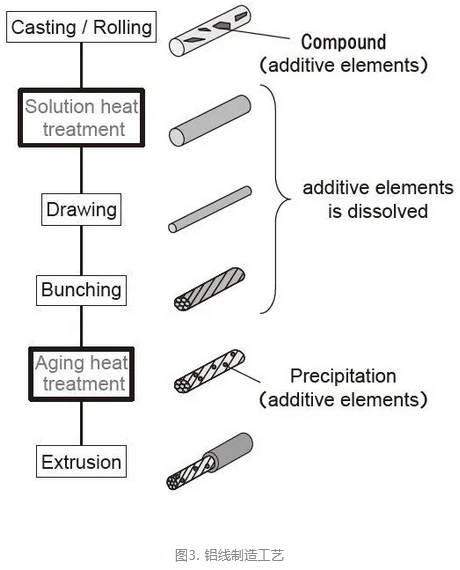

該6000系列鋁合金是通過在溶液熱處理中將Mg和Si添加劑熔化到合金中來增強的材料*2 ，然后是老化熱處理*3 來沉淀Mg2Si化合物。在這一發展中，有必要在線材制造過程中進行鋁合金溶解和時效熱處理。因此，我們選擇了圖3所示的過程，用于高效線材制造。

在加入添加劑元素的基材澆鑄軋制后，在溶液熱處理過程中，添加劑元素被溶解到材料中。隨著元素的溶解，合金被拉伸，并將添加劑元素作為金屬間化合物在時效熱處理過程中沉淀，以完成導體的制作。然后在擠壓過程中覆蓋導體。

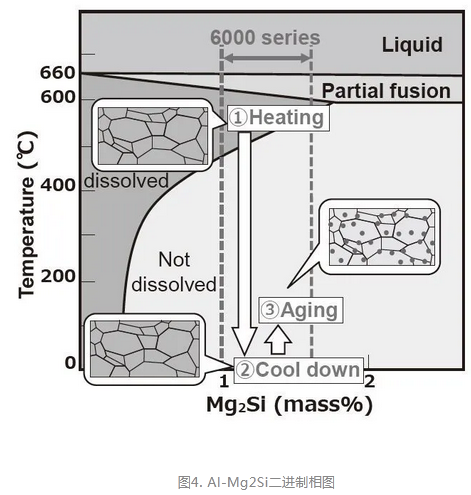

在這些過程中，Mg和Si的添加劑元素在500°C或更高的溫度下通過溶液熱處理溶解到鋁材料中，如圖4所示。然而，問題是，添加劑元素需要保持溶解在材料中，即使在室溫下，添加劑元素通常不溶解。

對于冷卻，我們比較了空氣冷卻，空氣冷卻材料很慢，以及冷水冷卻，冷水冷卻通過將材料浸入水中而迅速冷卻。

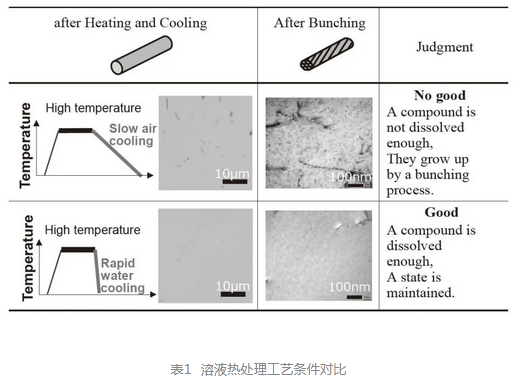

如表1所示，冷水快速冷卻的樣品在拉伸過程后保持添加劑元素溶解。

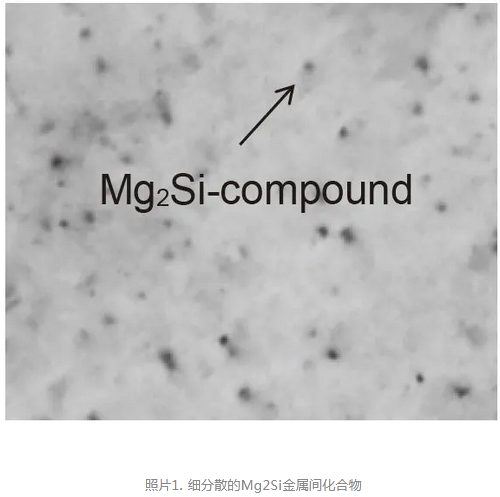

此外，在老化熱處理中，通過保持低溫低于200°C，Mg2Si金屬間化合物被精細沉淀和分散，如照片1所示。

因此，我們成功地創造了一個具有目標性能的高強度鋁線

4高強度鋁線結構

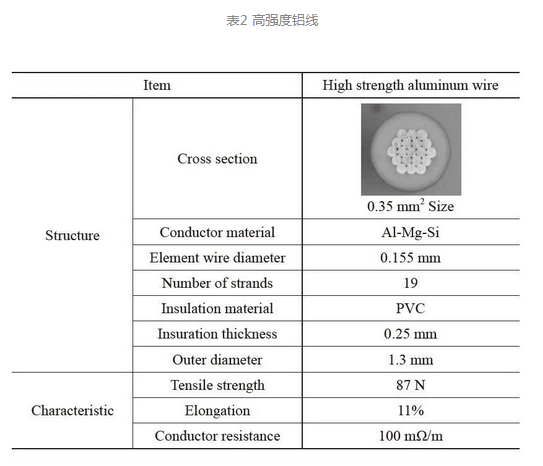

表2顯示了0.35mm2的規格的我們開發的高強度鋁線。導體有19條?0.155mm股絲。它靈活的結構抗發動機振動。這些特點使重量可以減少53%，與傳統的同規格銅線相比。

5導線特性的確定

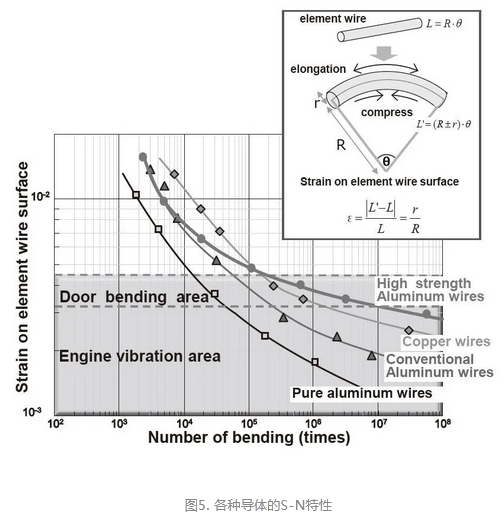

圖5顯示了高強度鋁合金的S-N（應變幅值和循環彎曲次數）曲線。應變幅值是彎曲時表面導體長度變化率的波動。

結果表明，與傳統鋁合金相比，高強度鋁合金在低應變下的壽命有了很大的提高。

它在發動機振動應變方面也優于傳統的銅線，這是這一發展的目標。在低應變下，材料越強，其壽命就越長，因此我們可以說，這顯示了將強度提高到比銅更高的值的效果。

高強度鋁合金在開門和關門的彎曲公差上也超過了銅。這可以描述為彎曲公差和振動公差的最佳導體。

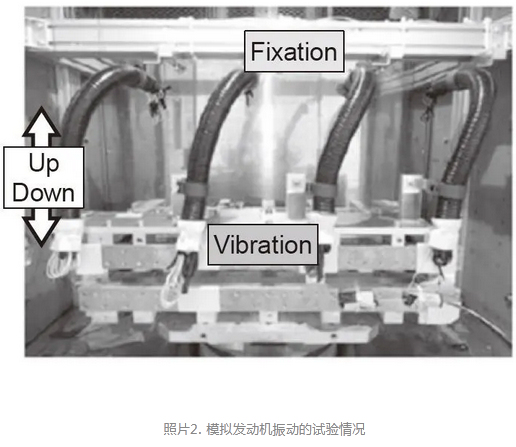

我們測試了高強度鋁線在模擬發動機振動的情況下，電線實際上是用于線束上（照片2）。

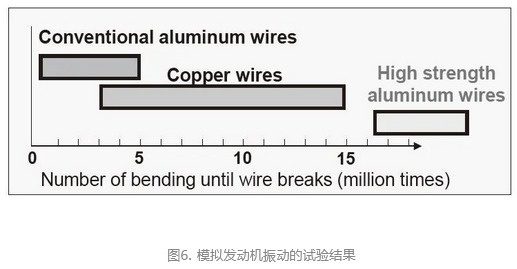

在結果中，得到了良好的特性，如圖6所示. 與傳統的鋁線相比，所開發的電線的強度有了很大的提高，并且比傳統的銅線承受了更多的循環。

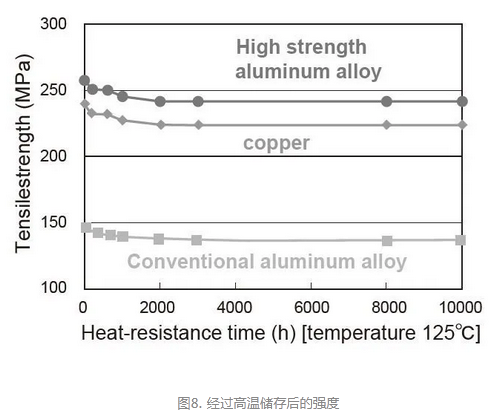

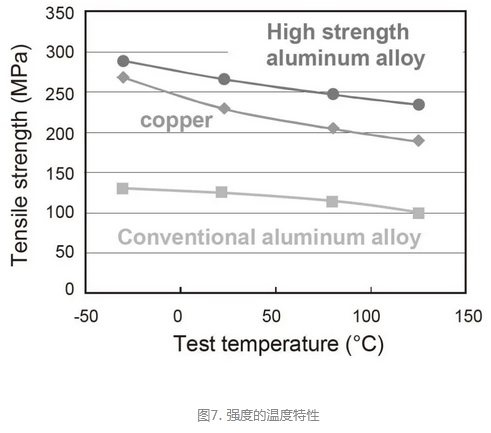

假設發動機艙室的環境，我們研究了在125°C高溫下暴露期間和之后的導體強度。結果如圖7 和8所示。

所開發的鋁合金比傳統鋁合金強，雖然隨著溫度的升高，強度下降，但不低于銅的強度。即使在125°C時，強度也高于銅。此外，雖然在室溫下強度下降，但在125°C下測試的電線保持的強度超過銅。

這樣，高強度鋁線可以確保至少與傳統銅線在發動機艙內的強度水平相同。

三? 高強度鋁線端子的研制

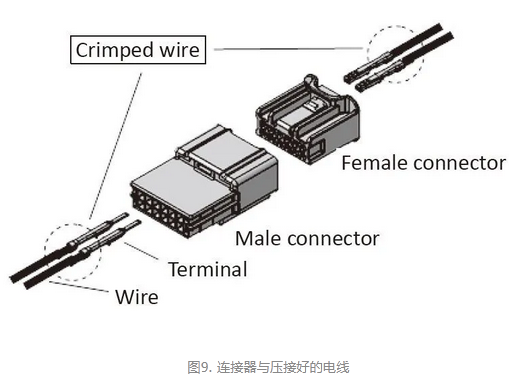

通常用于汽車線束上連接部分的結構如圖9所示。用一種叫做壓接的方法將端子連接到電線上，然后將端子插入連接器并與連接器配合在一起。(3),(4)

為了擴大這些鋁線束的使用，我們使用專門用于傳統的鋁線的端子，可以通過壓接連接，壓接在線束制作中很常見。我們開發了將新開發的電線連接到端子的技術。

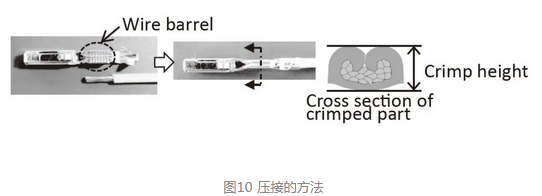

壓接是一種制造方法，將復合電線剝皮，在端子上用U形桶擠壓，從而獲得接觸電阻和保持力。

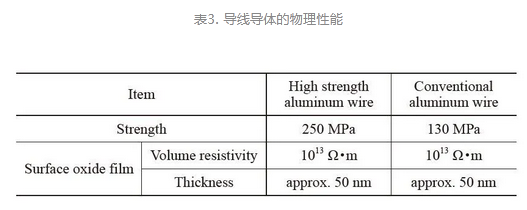

由于鋁的表面覆蓋著很強的絕緣氧化膜，它需要比銅更強的擠壓，以獲得穩定的接觸電阻。我們從連接性能方面研究了高強度鋁線導體的物理性能，并驗證了常規鋁線的壓接方法是否也可用于已開發的導線。結果見表3。

研究發現，所研制的導線上的氧化膜與傳統的鋁線導體的物理性質相當相似。由于傳統的壓接方法很可能用于開發的電線，我們?cè)u(píng)估了壓接的特性。如圖11所示，得到了滿足接觸電阻和保持力標準的壓接條件。

四? 使用鋁線和未來的產品系列的發動機線束

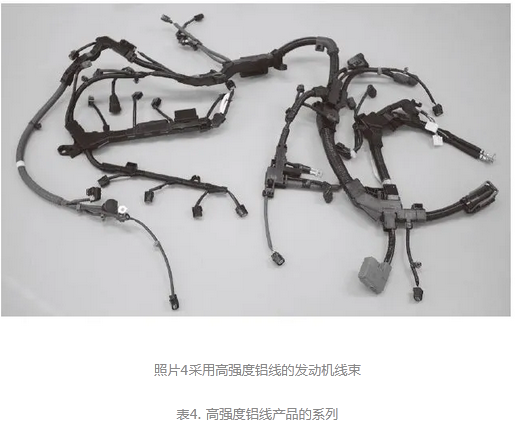

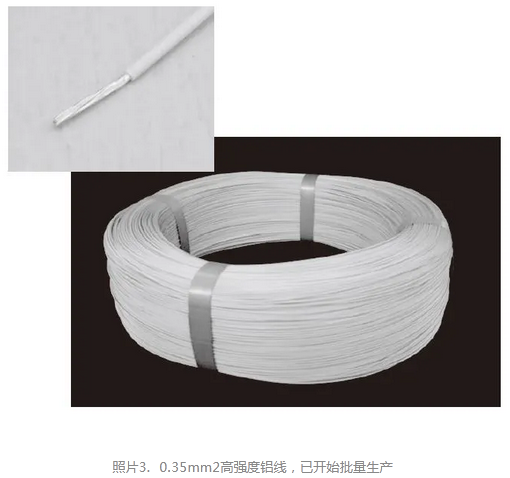

我們從2015年4月開始制造高強度鋁線，從0.35mm2 電線開始。我們制造的電線和發動機線束如照片3 和4所示。高強度鋁線約占照片4所示線束的20%

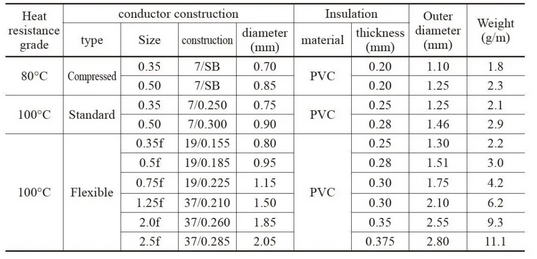

表4顯示了我們計劃從現在開始釋放的高強度鋁線的系列。除了我們已經大量生產的100°C 耐熱級0.35f型柔性絞合導體結構外，我們還在為發動機線束(100°C耐熱級)和內部線束(80°C耐熱級)準備項目，就像在銅線系列一樣。

五? 結論

我們開發了一種用于汽車線束的高強度鋁線，目的是減輕其重量和成本。導線采用強度相當于或大于銅的高強度鋁合金導體。這些特點使電線適用于發動機艙室，并允許它減少到0.35mm2大小.

采用Al-0.6mass%Mg0.5mass%Si的鋁合金和有效的精煉處理?xiàng)l件，我們生產的高強度鋁線，與相同尺寸的常規銅線相比，具有較高的抗發動機抗振動能力，且重量減少了53 %。我們于2015 年4 月開始生產高強度鋁線，從0.35mm2開始。從現在開始，我們將努力擴大鋁線的尺寸變化，并找到新的應用，如鋁編織和屏蔽線。

六? 技術術語

＊1導電性：一種物質的導電的能力。它是用退火銅的比率表示，被認為是100。單位為%IACS（國際退火銅標準）。

＊2 溶液熱處理：一種熱處理，材料在較高的溫度下加熱，然后迅速冷卻，使添加劑元素均勻地溶解在整個鋁合金中。

＊3老化熱處理：一種熱處理，其中一種材料在相對較低的溫度下加熱，隨著時間的推移，溶解的添加劑元素作為化合物沉淀。

＊4壓接：一種電氣和機械連接的方法，通過擠壓端子與電線來完成
