密封設計的優化和評估

來源：?作者：?2021-06-16 10:45

前言

電動汽車的快速普及的過程中，也伴隨出現了很多起安全事故，和傳統汽車不同的是，整車充滿電氣件的電動汽車對電器件的密封要求比較嚴格，根據整車的應用部位不同，目前最低的要求也是IP67，對于電連接當中起到連接的關鍵器件，連接器的密封要求尤為如此；我們傳統意義上對于連接的密封設計大多依據經驗值進行計算再加試驗驗證求索，通過多年的經驗積累一些關鍵的參數數據不斷的迭代產品，無論是矩形的環島密封還是圓形的O型密封等亦是如此；

今天peggy老師給我們從另外一個角度帶來了新的方式驗證，通過仿真的方式在前期研發時就進行參數的校核來實現產品最大程度的可靠性，同時最大程度的降低相關前期驗證所要花費的時間和費用，當然這個前提時企業已經通過此方式反復實踐測試已經積累了自己的數據庫，這種數據庫完全可以滿足不同的產品開發迭代而快速可靠的設計密封參數；

密封設計的優化和評估?

摘要：現在高壓大電流連接器因?yàn)閼?yīng)用環境的惡劣，防水防塵功能算是基本的標準要求。要求低一點有IP65、IP67,要求高一點則需要達到IP68、IP6K9K；如何在復雜的設計中保證密封性能，且保證長期使用或長期環境測試后，依舊能保持對應的密封等級，是目前的密封設計難題。本文采用仿真與實驗結合的方法，找出了一條密封設計優化和評估方法，經實踐驗證，為可靠的密封設計方法。

關鍵詞：密封，防水，老化

1 密封設計的現狀：

傳統的密封設計方法有打膠水，超聲，二次注塑，注塑鑲件和采用密封件。由于高壓大電流連接器普遍有在環境測試（熱老化、熱沖擊、溫濕循環和振動）后，防水防塵功能依舊保持原來標準的嚴苛要求，故打膠水，超聲、二次注塑這種受時間和溫度影響嚴重的傳統設計方法，基本都不能滿足此類要求。在高壓大電流連接器的防水設計中，普遍采用的是橡膠類密封圈進行密封設計。

因?yàn)榻Y(jié)構可靠性問題，目前高壓大電流連接的密封設計基本都是選用異形橡膠。傳統簡單的密封性能評估方法主要針對的是結構簡單的O型圈，已經無法滿足復雜多變的異形橡膠情況，簡而言之，就是無法采用之前的方法進行密封圈密封效果的評估，目前大部分廠家設計都是靠經驗和實驗來確認密封圈設計，費時費事費錢。

2.密封的標準要求：?

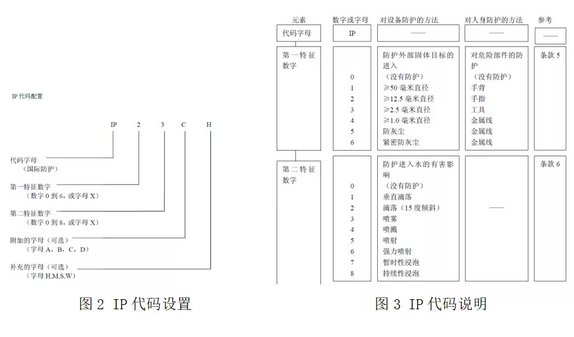

關于防水要求，IEC60529中詳細規定了各個級別的防護等級具體要求。高壓大電流連接器，最基本的防水要求是IP65，一般的要求是IP67，延伸的要求有IP68和IP6K9K。

其中，IP65針對防水的要求是低壓力型的噴射，IP67要求的是一米水深下為時半個小時的浸泡，而IP68針對的是更深的水深、更長的浸泡時間，具體的標準主要由使用方根據自身的使用環境來確定，目前有一米水深24小時或48小時。

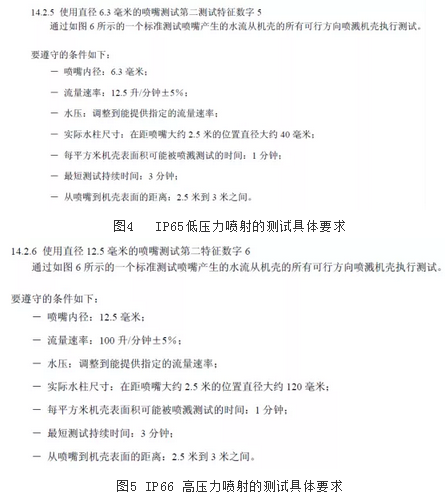

圖5 IP66 高壓力噴射的測試具體要求

3.密封的理論知識：

根據大概的壓強計算公式，依據IP65的測試要求，可知噴嘴噴出的水壓強大概0.022~0.065MPA，基本跟沐浴用的噴淋系統壓力相差無幾。當采用標準所規定的距離：實驗樣品距離噴嘴大約2.5米時，壓力已經損失到在1Kpa以內。而IP66中的高壓力型噴射防水，噴嘴噴出的水壓強大概1.43~4.2MPA，當采用標準所規定的距離，壓力已經損失到在10Kpa以內。

IP65的低壓力型噴射防水要求比較好滿足，IP66的高壓力型噴射壓力接近1米水深的壓強，但是噴射持續的時間只有1分鐘，這個測試要求，相對于IP67中的要求在一米水深下持續半個小時的浸泡來說（理論計算出的壓強為9.8Kpa），已經是較低的要求。

我們?cè)谶M(jìn)行對應的密封設計時，要想滿足最低IP67的防水要求，理論上，必須形成接觸部分壓強大于9.8Kpa且具有一定長度的密封面。當接觸壓強較大時，可以適當減少接觸端面長度尺寸；當接觸壓強較低時，需要適當增加接觸端面的長度，以保證產品能經受住半小時甚至48小時的長時間浸泡。

如何定義具體的壓強標準和端面長度標準，我們可以結合仿真和實驗結果，進行一定的經驗總結。當具備一定的經驗累積時，我們就在密封設計之初，就能保證產品滿足具體的防水等級要求。

4.密封的仿真計算與實驗結合實例：

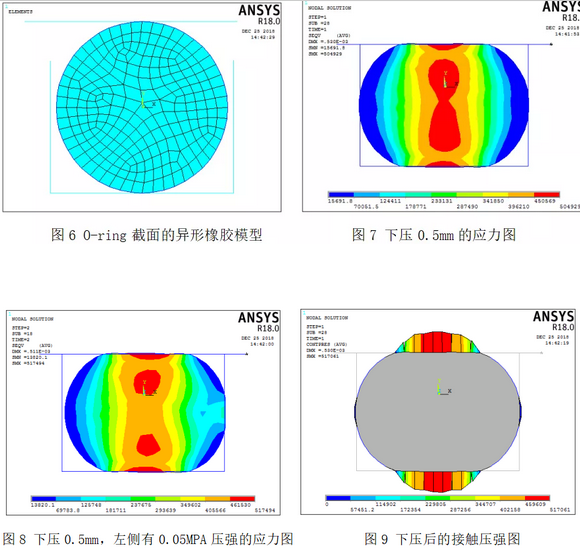

在一個復合路徑的上下面配合密封案例中，上下兩個零件都是鋁合金，中間采用硅橡膠或FKM材料做密封處理。此密封件的端面為直徑2.2mm圓形，截取此端面作為分析模型。并分析兩種種工況，其一，單純受壓0.5mm時；其二，左側受氣壓0.05Mpa氣壓的情況下。

我們需要得到的結果包括三方面：其一，上下面的接觸壓強；其二，上下面的接觸長度；其三，橡膠件的最大應力。

橡膠件的最大應力與老化后能否保持密封性能息息相關，其具體能承受的壓縮率跟具體的橡膠材料類型相關。

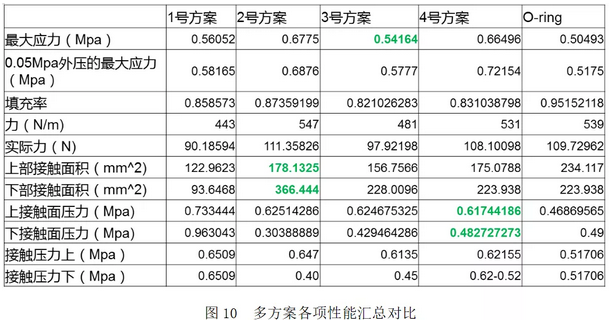

依據此方法，我們仿真了多種端面形狀的密封圈，最終選擇在3號方案。此方案在保證一定的接觸壓強和接觸面積情況下，其內部的應力值最小，產生的過變形較小，可滿足在長期熱老化或使用后的防水功能。

最終，打樣后的測試結果如仿真預測，3號方案在155度500個小時的熱老化后，防水功能依然滿足IP67等級。

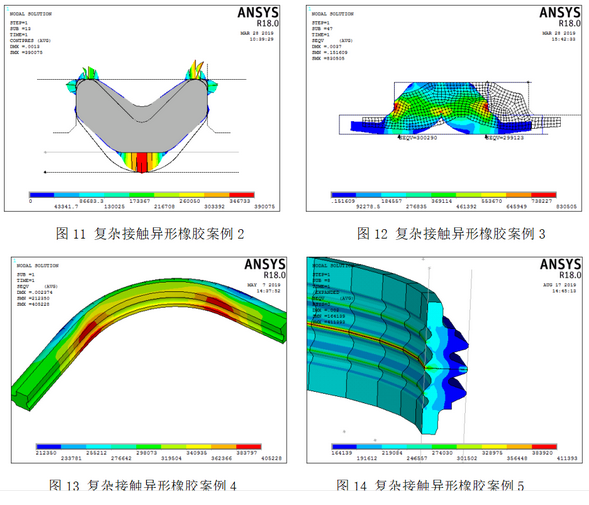

除了此簡單的案例外，此評估方法還可應用在其他復雜的密封設計中。如下圖11~14所示。

5 總結：

此仿真方法經過多次實驗驗證，與實驗的一致性很好。只是需要注意的是，密封對象的不同會有不同的經驗數值。

大部分密封件采用的材料為橡膠，橡膠為超彈性體，硬度較軟。相對于金屬和玻纖含量較高的塑料來說，密封過程中，密封件自身變形占變形的絕對主體。這種情況下，我們可以忽略掉外部零部件的變形。

而相對于軟皮線纜和較軟的塑料來說，就需要考慮線纜和塑料的變形問題。尤其在長期使用后，雙方的永久變形可能性都很大，這時，我們做密封件的設計就需要多方面考量。既要考慮橡膠件本身的變形、接觸壓強，壓力，還需要考慮對配部分的材料性能。

至于在具體的使用情況下，需要采用何種的經驗數據參考，就很需要設計或仿真人員的技術功底。
