類型

因?yàn)樾履茉雌嚿系母邏捍箅娏鞯倪B接器，一般電流都高達100~400A左右，所以這就要求連接器具備通大電流的能力，其連接器的接觸件性能穩定性就顯得非常的重要，我們目前能看到較多的接觸方式，上文我們提到了一些典型代表廠家的設計方式，因?yàn)榭紤]到大電流，目前市場上主流的方式還是 “簧式”結構較多，有“冠簧式、線簧式、扭簧式等等，當然冠簧式還分內、外冠簧；。內冠簧通常安裝在插套的內孔中，與陽級插針組成接觸對，外冠簧通常安裝在陽級插針的外圓柱面上，與圓柱形插套組成接觸對，沒有找到合適的圖片，下圖找了兩張表帶式的內外安裝示意；

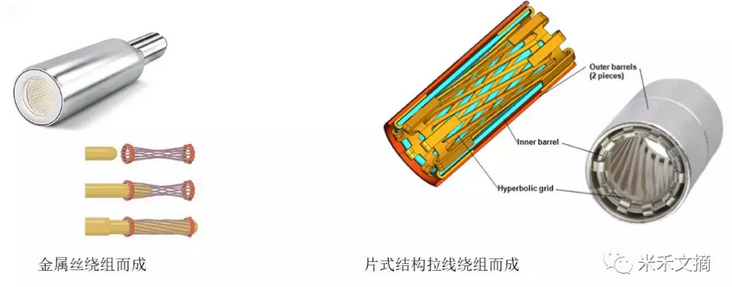

“線簧式”的設計方式?jīng)Q定其接觸的面積相比“冠簧式”更好，這個地方我說的線簧式是其材料由金屬絲繞組而成，而并非片式繞組成線狀；

每家的設計結構都有所不同，但是原理上都是基于結構設計給彈性材料的圓周觸點施加正壓力與陽性插針接觸來實現有效電傳輸；

?

理論分析

對于冠簧的理論內容，有兩個指標非常重要，一個是接觸電阻，另外一個就是正壓力

接觸電阻

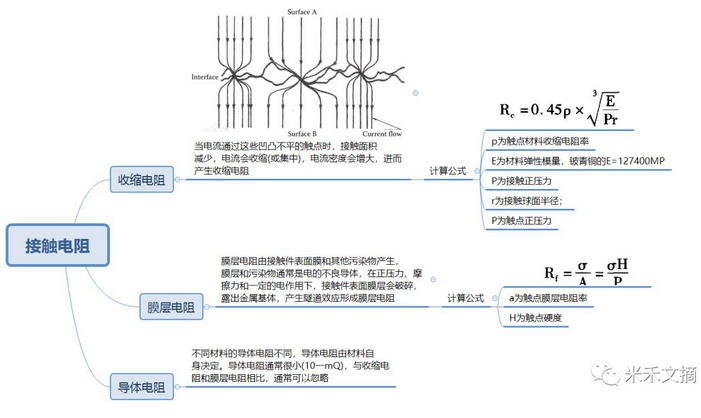

我們都知道接觸電阻是考察電接觸及傳輸可靠性的一項重要的指標，接觸電阻的大小完全取決于具體應用，在特定的使用環境下，接觸電阻越低，接觸可靠性一般越高。接觸電阻由收縮電阻、膜層電阻和導體電阻組成。導體電阻通常較小可以忽略不計，主要是由收縮電阻和膜層電阻組成；

收縮電阻

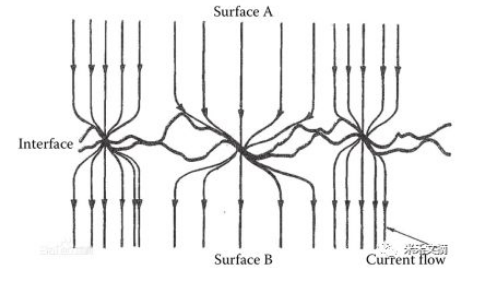

電連接，兩個相互接觸的表面不可能是光滑的面接觸，在微觀情況下，任何光滑的表面都是凹凸不平的，當電流通過這些凹凸不平的觸點時，接觸面積減少，電流會收縮(或集中)，電流密度會增大，進而產生收縮電阻；影響收縮電阻大小的因素非常多，比如這些斑點的形狀、數量、分布、包括電鍍工藝等等，而且還和正壓力也有很大的關系；

膜層電阻

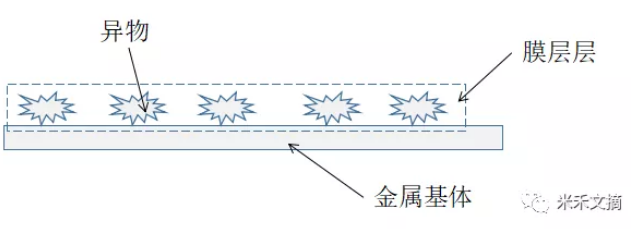

說膜層電阻其實就是由接觸件的表面膜層被空氣種一些污染物附著，并穿破了表面層和金屬基體直接接觸形成的，這個又叫“隧道效應”。其實電流如果較小，如果小到mV或者mA級是根本無法擊穿膜層的，所以國標里測量接觸電阻時，才有針對低電平的接觸的，之前一個朋友問我，什么是連接器的自清潔效應，其實就是利用了大電流可以擊穿灰塵等異物的原理，其實原理很簡單，就是局部的觸電點產生較大的焦耳，產生較大的熱量融化或分解掉異物，當然也會形成一些新的異物，再次不做多的敘述，感興趣的朋友可以自行搜集一些資料研究研究；

對于一些高精密傳輸?shù)刃袠I(yè)，膜層電阻或者收縮電阻都已經做了非常細的理論和實際研究，大量的數據測試也了解很多的規律，感興趣的朋友可以自行了解看看；有條件的朋友可以就下圖的公司在不考慮的材料的塑性變形的情況下，算一下你設計的簧的接觸電阻和實際測量的差距有多大；

正壓力

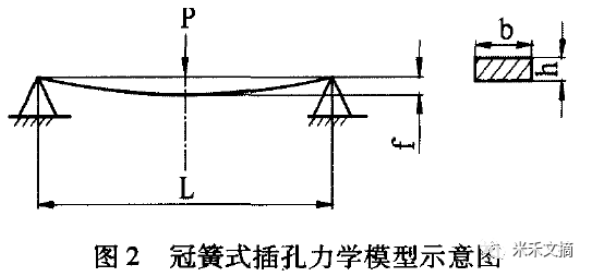

除了接觸電阻以外，我們還需要考慮其正壓力的數值，正壓力一般指施加在接觸點的正向壓力，一般來說，這個數值的計算通常是和你的設計結構及材料本身的彈性模量進行核算的，比如我們通常使用的鈹青銅的彈性模量是E=127400MP,我們一般會根據材料的彈性模量數值然后依據結構接觸形式畫圖其力學模型；帶入數值進行計算； 但是隨著技術的發達，這種方式逐步已經被淘汰，目前很多的三維設計軟件都包含了力學的仿真分析，我們可以直接利用對你設計的產品進行仿真分析，然后根據分析的結果不斷改良你的設計，直到達到你想要的設計數據；

設計

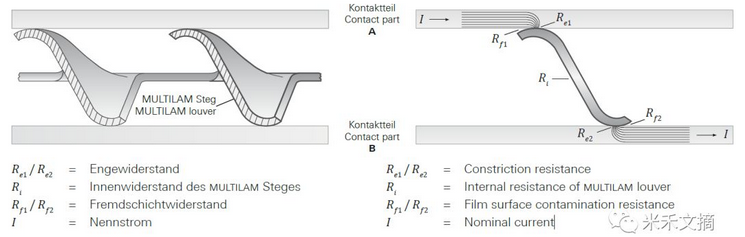

冠簧的設計需要從能夠?qū)崿F(xiàn)增大有效接觸面積的方向去思考設計方式，這個地方的設計更多的偏向結構設計，大多數簧類或者其它類似方式都采用了“多橋”連接的形式，基于圓周的向心正壓力因?yàn)榻Y(jié)構彈性會保持一致，所以目前主流的此方式居多，當然大多數的這種方式也可以通過快速?zèng)_壓成形實現批量化作業；下圖是MC的方式，感興趣的朋友可以自行研究一下；因?yàn)楸旧碓诼毤爸R(shí)有限，很難就某一種案例展開分析，如果有朋友感興趣，也可以加我微信，可以就具體方案進行討論；對于接觸來說，理論的研究是很難的，在企業里或者商業化作業很多時候結構的創新更為重要，要想具備結構創新就需要不斷的積累學習，并且需要具備跨行也應用的思維，通俗點來說，就是能否將一些其它成熟行業的局部技術在特定環境下應用或者疊加到新的行業里來；

材料、電鍍

通常接觸的材料分為基體材料和電鍍材料，因?yàn)樾枰紤]其優良的導電性能，以及性價比；目前市場上以銅基材居多，但是接觸件需要一定的彈性性能，所以一般復合金屬材料居多，以錫青銅、鈹青銅等居多；通常我們看見大電流的接觸都是鍍銀鍍金，其實鍍層不止一層，一般來說，我們會在基體上先鍍一層鎳作為底層，固化薄膜層，增加附著里及耐磨性，鎳底的厚度一般下限為3um若采用滾鍍或掛鍍，厚度會更高， 我們研究發現， 在電鍍鎳阻擋層前增加鍍銅打底工藝,?這樣對減少鍍層孔隙、增強鍍層防變色效果特別明顯，所以建議鎳底層之前再鍍一層銅，效果會很好，然后再鍍貴金屬表層，其實如果有條件，我建議一般鍍層可以采用3~5層疊加形式電鍍，每一層可以根據材料的不同特性來補償不同的特性，從而接近實現理想化的電傳導；

銀變色的問題

銀跟金的性質明顯不同。由于銀的化學性質比較活潑,?在大氣環境中對含硫氣體極為敏感,?很容易與硫反應生成黑色硫化銀。在光的催化作用下,?銀的變色反應速度會加快。其變色過程為生成黃點一形成黃斑。黃斑變黑、整個鍍層表面呈棕褐色，其實在沒有做銷售之前，從來沒有認真的想過這個問題，我相信任何一家做連接器的廠家都出現過端子氧化變色問題，一部分原因來源于電鍍工藝，另外一部分原因來源于環境和儲存

比如說你在電鍍的時候如果采用光亮劑來增加你的表面光潔度，那么因?yàn)楣饬羷┒嗪艟蜁?huì)加快氧化的速度，同時它還會增加表面的電阻率，不利于傳導；以及如果你的設計結構比較復雜，電鍍很難均勻化，也會導致你的氧化速度加快；

很久之前在設計充電槍的時候發現了一個非常有趣的現象，充電槍的端子非常的容易發黑變色，后來發現，因?yàn)樵O(shè)計密封的防護蓋采用的是橡膠件，而端子的局部空間被封死在了這個區域，而橡膠大多有硫化過程，所以隨著室外溫度增高，就會快速的出現發黑現象；

所以我們建議儲存保證時最好可以真空包裝或者采用蠟紙包裝放干燥器儲存。

?

仿真

?

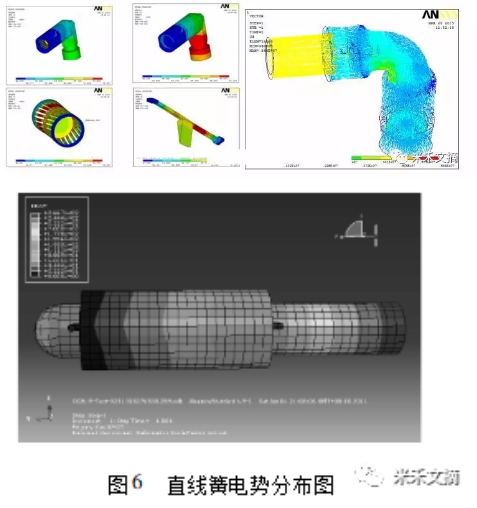

對于接觸簧片的設計，仿真分析對于設計而言非常重要，我們可以借助一些分析軟件，比如ABAQUS、 ANSYS等來模擬分析產品的 接觸電阻、插拔力、插拔力和電性能變化、載荷溫度分布、包括材料的塑性變形等；很大時候我們是沒有辦法通過理論設計來有效的判斷你的設計的，軟件分析的方式可以有效的校核你設計的變差，從而可以不斷的修正你的設計參數，對于企業而言，可以最大化的節省研發成本，及時間成本；

總結

接觸對的文章 以拋磚引玉的方式就寫到這里了，如果有朋友感興趣，我們可以私下探討交流。

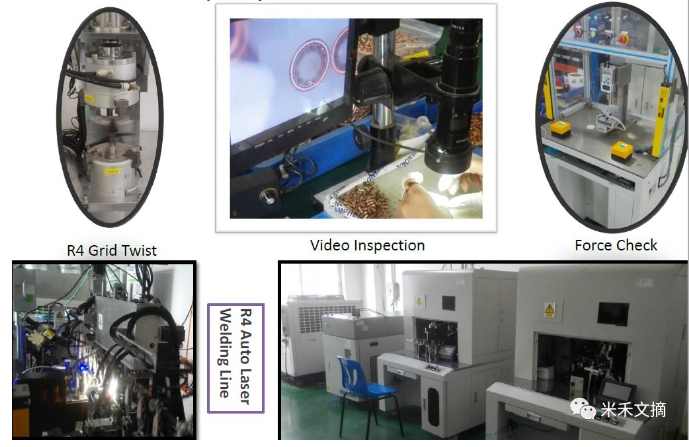

雖然這種接觸簧很小，但是它相當于連接器的核心，經常在市場上跑發現，我們國內目前很多時候其制作設備還停留在上個世紀，有的甚至比我年紀都大，沖壓成形等設備老舊，精度等級不高，而這種產品又是非常講究一致性、穩定性、高精度的；很多時候不是設計師做不出來，而是你的精度高了，結構復雜了，其國情和商業成本不允許，所以我們“定義”的好工程師還需要懂制造，很多時候的讓步造就了靈感的缺失； 做過傳統汽車插件的朋友都知道，其實你如果要實現批量化、穩定性高的，一定是需要專機設備及專門的自動化產線的；最近和一些主機廠的朋友聊天得知國內一些企業也逐步開始上一些高精密產線，相信隨著行業的不斷升級，我們的基礎工業也會得到一個質的提升，汽車行業是一個萬象包容的行業，有幸能夠成為其中一份子，貢獻自己一份努力；最后放一張安費諾的產品線圖；
