文章中曾提到,如果將混動汽車從動力源的不同來進行分類的話,可分為常規式和插電式。這里我們要說明下,“動力源的不同“具體指的是混合動力汽車中動力電池能量來源的不同。
在常規式混合動力汽車中,動力電池的能量源僅來自車輛自身(能量回收或發電機充電)。而在插電式混動汽車中,動力電池的能量源在常規式獲取的同時,還增加了外部獲能的功能(即外部充電系統)。


在外部充電控制系統的加持下,混動汽車在純電驅動模式下的行駛里程有了顯著提升(雖說只有幾十公里的樣子)。

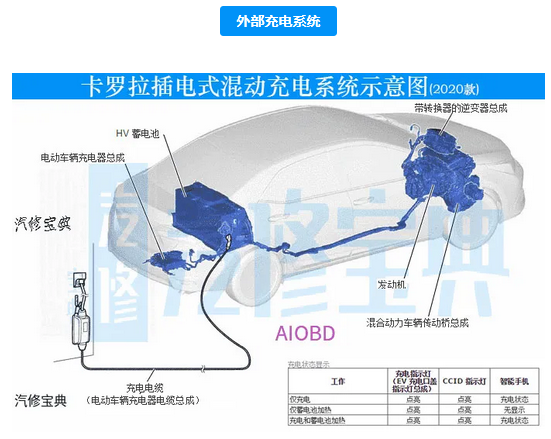

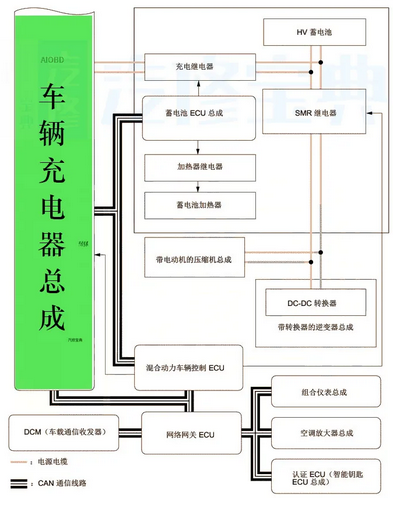

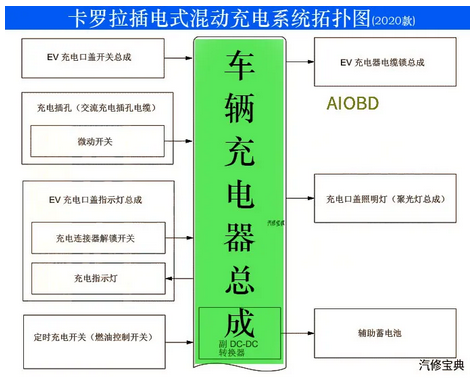

該系統使用充電電纜(電動車輛充電器電纜總成)、充電插孔(交流充電插孔電纜)﹑電動車輛充電器總成﹑蓄電池ECU總成和混合動力車輛控制ECU,通過外部電源對HV蓄電池進行充電(充電時自動執行漏電測試)。
充電控制系統各零部件功用說明列表

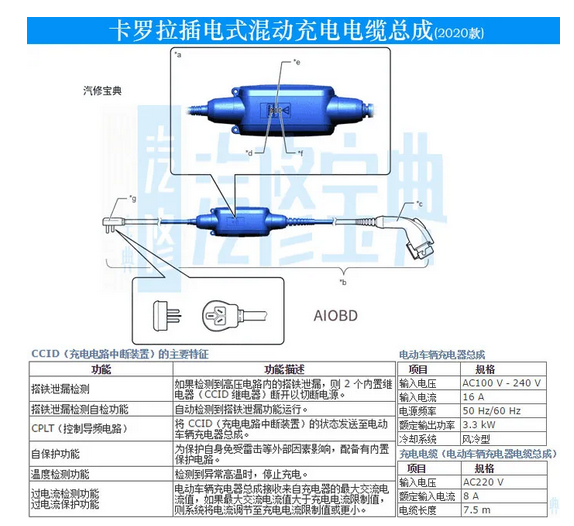

其中車載充電器(充電電纜)總成具有自保護功能,如果檢測到過電壓或過電流,則中止充電。如果檢測到充電器溫度異常,則降低充電功率。如果檢測到充電插孔溫度升高,則停止充電。


輔助蓄電池(即動力電池)使用內置于電動車輛充電器總成的副DC-DC轉換器以最小所需功率充電以減少功耗。同時插電式充電控制系統可使用遙控服務,從而可利用智能電話檢查充電電量。

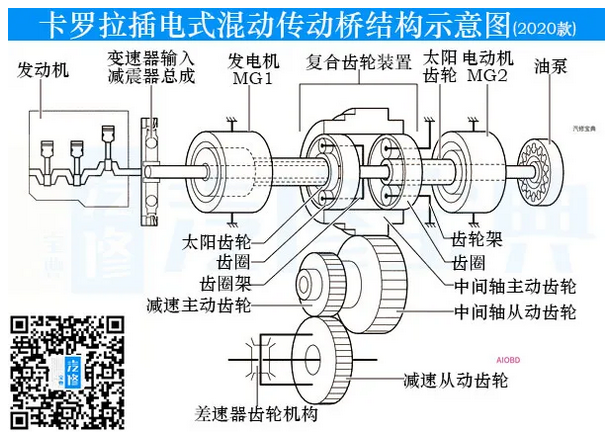

傳動橋部分
原動力傳輸路徑:
1.發動機→減震器總成→輸入軸→齒圈→中間軸齒輪機構→減速主動齒輪→差速器齒輪機構→驅動輪。
2.電動機(MG2)→太陽齒輪→齒圈→中間軸齒輪機構→減速主動齒輪→差速器齒輪機構→驅動輪。
3.發動機+電動機(MG2)→復合齒輪裝置的中間軸主動齒輪→中間軸從動齒輪→減速主動齒輪→差速器齒輪機構→驅動輪。

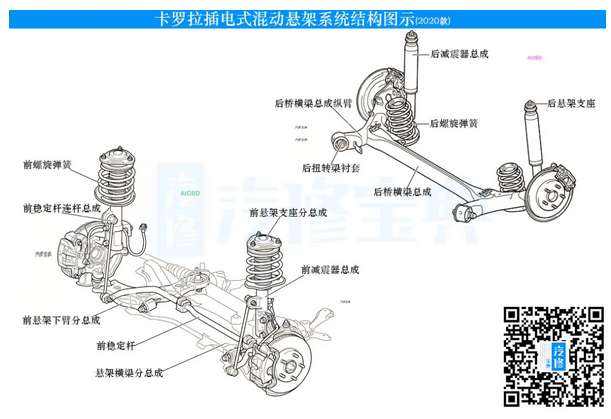

懸架系統
前懸架采用麥弗遜滑柱式獨立懸架,后懸架則采用了扭轉梁式懸架,在傾斜安裝后扭轉梁襯套以實現對前束的校正功能。

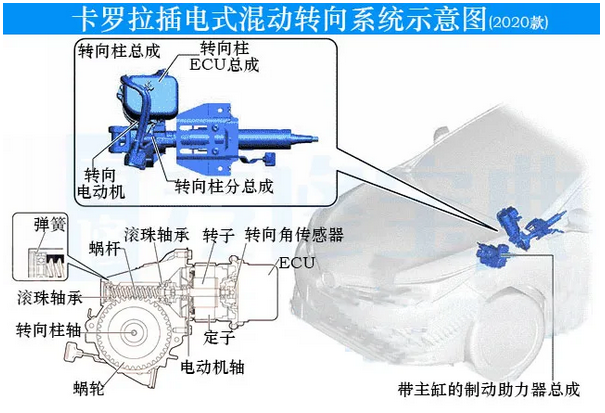

轉向系統
轉向系統采用車速感應式電動轉向控制系統和齒輪齒條式轉向機總成,該系統僅在駕駛員轉動方向盤時才激活動力轉向電動機。同時采用電氣負載控制,可防止在輔助蓄電池電壓降低時輔助扭矩迅速減小的情況發生。

制動系統
制動系統集成了以下控制功能:防抱死制動系統(ABS)、電子制動力分配(EBD)、制動輔助、牽引力控制(TRC)、車輛穩定性控制(VSC)、主動轉向輔助(ACA)、上坡起步輔助控制、VSC和帶EPS的協同控制及緊急制動信號。
