高壓 ---絕緣配合設計理論（電動汽車充電）

來源：?作者：線束世界-Jimmy?2021-06-18 15:30

電動汽車充電主要分為傳導式充電和無線充電兩大類，基本原理圖如下：

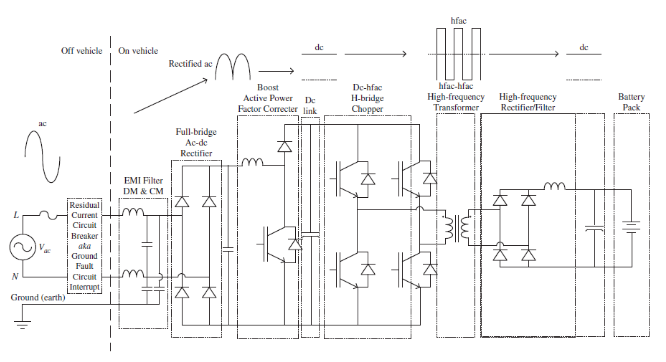

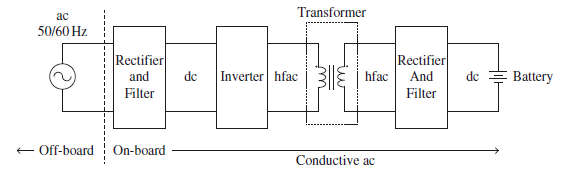

交流慢充（配置OBC）：

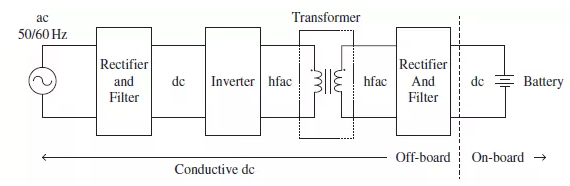

直流快充：

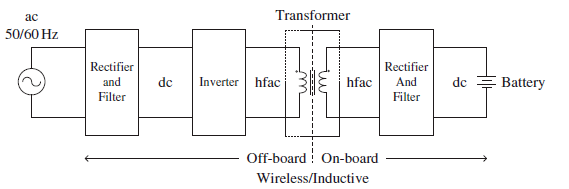

無線充電：

仔細觀察上述3幅框圖，拓?fù)涠己芟嗨疲笾掳艘韵聨讉€(gè)關鍵步驟：

1 : 對電網交流電進行整流，濾波，得到直流電；

2 : 直流電再次被高頻斬波，通過隔離變壓器感應到二次側（隔離變壓器的主要作用是形成電氣隔離，保障安全，當然隔離變壓器也有提升充電效率的作用）；

3 : 再將交流電整流，濾波，對電池包進行充電。

各部位的電壓波形，可以參照下圖：

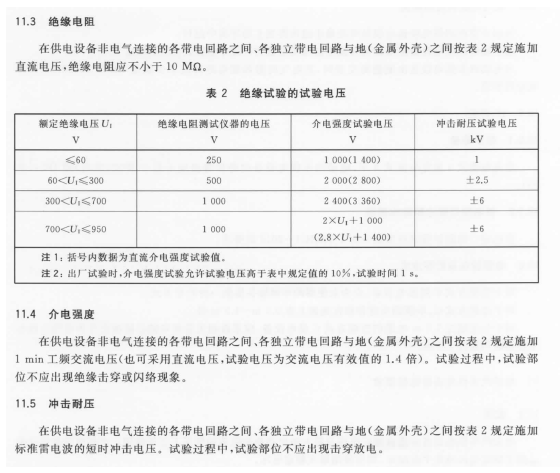

基本原理圖清楚后，我們來看看相關國家標準，對于絕緣距離以及過電壓的規定：

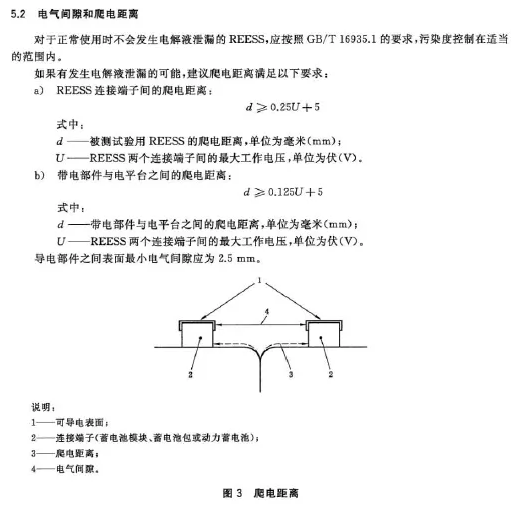

GBT 18384.1-2015 電動汽車安全要求第1部分：車載可充電儲能系統（REESS）。

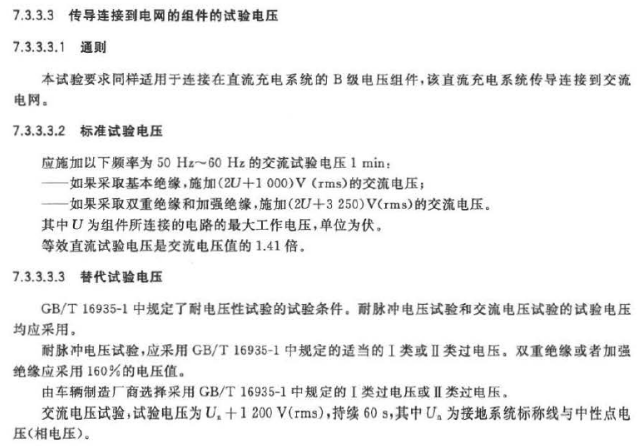

GBT 18384.3-2015 電動汽車安全要求第3部分：人員觸電防護。

GBT 18487.1-2015 電動汽車傳導充電系統 第1部分通用要求。

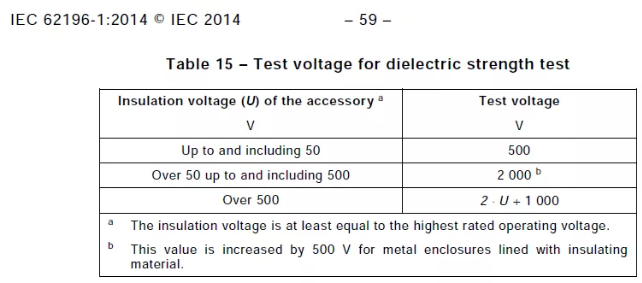

IEC 62196-1-2014, Plugs, socket-outlets, vehicle connectors and vehicle inlets – Conductive charging of electric vehicles.

相關標準，從各個角度，給我們?cè)O(shè)計提供了指引，但最終依據什么標準，需要獲得客戶的批準。

最后簡單介紹下雷擊的危害，目前世界上廣泛認可的意見是，雷擊點周圍2km內都是危險區域。

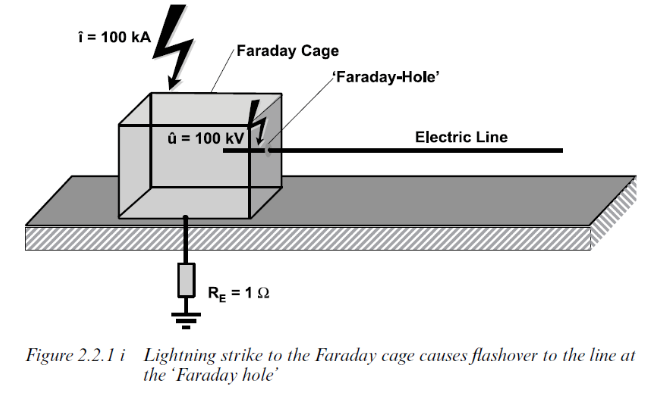

雷擊帶來的過電壓很恐怖，如下圖所示，100KA的沖擊電流，流經1Ω的接電電阻，就產生了100KV的過電壓。

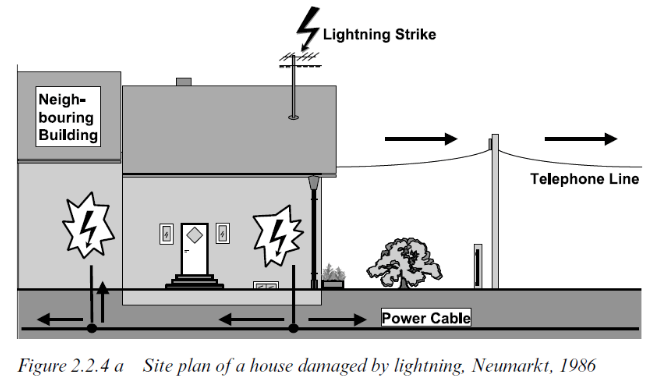

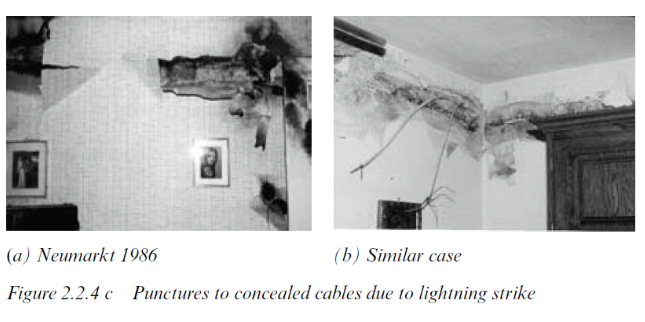

雷擊過電壓對民宅的危險也很大。

所以雷暴天氣，強烈建議大家不要對電動汽車充電，以避免愛車遭受損壞。

來源：羅森伯格
