扁平柔性電纜滑入其他電纜不敢進入的地方，有助于保持設備涼爽、輕便和快速。
在電纜領域，通常的結構是圓的。圓柱形封裝是一種合理的設計，用于在絕緣材料內圍繞中心定位的導體或包裹一束光纖。然而，這種邏輯在推動小型個人電子產品等高密度計算應用程序中消失了。在這些不斷縮小的外形尺寸中，電纜需要能夠滑入狹小的空間。柔性扁平電纜 (FFC) 則符合要求，因為其超薄的外形使其能夠輕松安裝到狹小的空間中。它可以彎曲甚至折疊，并且通常比圓形的重量更輕，使其成為便攜式設備，或汽車和航空航天設備的理想選擇。在這些設備中，減輕重量至關重要。
FFC 是帶狀電纜的最新變體，在1960 年代變得多產。由超薄、帶狀長度的柔性塑料、薄膜、聚合物或工程橡膠材料組成，金屬（通常為銅）導線沿平行嵌入它的基礎。每個導體之間的距離定義為其間距，FFC 電纜的間距通常在 0.5mm到2.00mm及以上。該間距使每根電線都可以單獨屏蔽其他電線和干擾。展開導線也有助于散熱。可用于 FFC 的線規已擴展到 4 -44 AWG 的跨度。
可以指定這些電線的外殼材料以滿足獨特的應用環境，并且可以進行熱保護、耐化學暴露和其他質量的處理。在柔性印刷電纜 (FPC) 中，相關技術是將電路直接印刷或嵌入到塑料基板上，從而使電纜能夠充當柔性印刷電路板 (PCB)。
盡管 FFC 最初廣泛用于消費和計算應用，但它正迅速成為其他市場的首選。FFC 現在用于許多便攜式醫療設備，并且隨著工業和運輸設備的發展對連接性的要求更高，這種電纜類型在更大的應用中占有一席之地。例如，汽車電子內容的爆炸性增長為照明、娛樂、導航和安全系統中的 FFC 和 FPC 電纜和連接器創造了新的機會。工業 4.0 和 5G 的推出將在很大程度上取決于這些多功能且功能強大的電纜選項。
“FPC 連接器將成為移動 5G 部署不可或缺的一部分。I-PEX 連接器全球行業營銷經理 Travis Amrine 表示，5G 的未來需求正迫使 FPC 供應商‘趕上’PCB 技術以有效支持毫米波頻率?！拔覀兣c 5G 芯片組市場領導者及其 FPC 合作伙伴進行創新，以實現當前和未來的設計。”

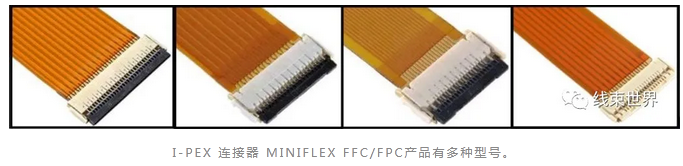

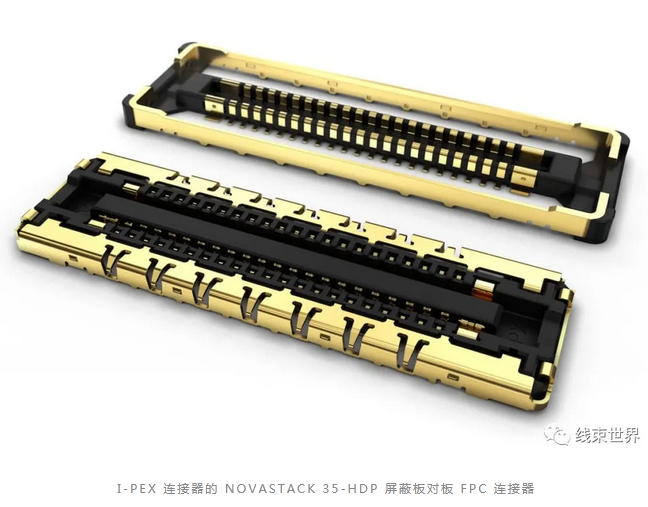

各種互連產品為 FPC 和 FFC 布線提供端接選項。I-PEX MINIFLEX FPC/FFC 連接器，通常稱為零插入力 (ZIF) 或低插入力 (LIF) 連接器，提供市場上一些最小的引腳間距范圍，從 0.5 mm到0.175 mm。連接器高度型材范圍從 2.5mm到 0.55mm。對于需要更高 FPC 保持力的應用，可以使用具有 FPC 開孔鎖定功能的附加機械鎖定選項來確保安全連接。I-PEX 連接器的 EVAFLEX FPC/FFC 連接器具有自動鎖定功能，使其比傳統 FPC/FFC 連接器更堅固耐用。這些連接器還包括 EMI 屏蔽，支持高數據速率傳輸，并且可以承受比大多數 FFC/FPC 連接器更高水平的沖擊和振動。此外，其 NOVASTACK 系列板對板和板對柔性 (FPC) 連接器旨在處理高速和高頻信號，并提供全屏蔽和非屏蔽版本，間距為 0.35 毫米， 0.7mm 配合高度（不含 FPC）。

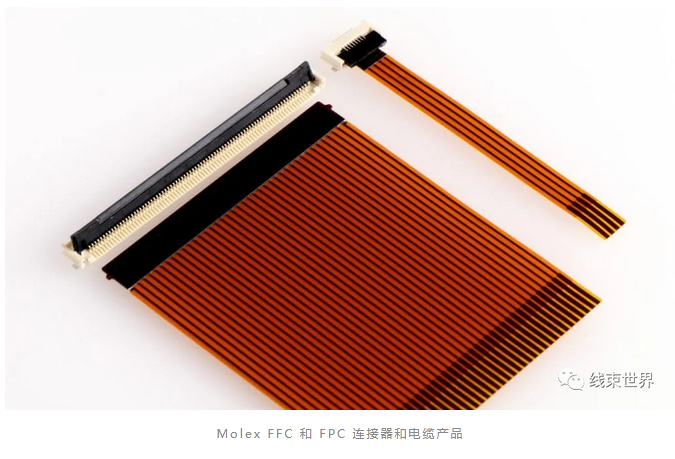

Molex 提供廣泛的 FFC 和 FPC 連接器選擇，它們具有雙、底部和頂部觸點位置，提供各種電路尺寸和電纜樣式選擇，以提供額外的設計靈活性。“我們?nèi)蛏鐣臄?shù)字化轉型正在推動市場對越來越小、越來越可靠的連接的需求?？紤]到這些復雜的設計挑戰，Molex 正在不斷設計和開發更薄、更高密度的互連，”Molex MicroSolutions 業務開發經理 Mike Higashikawa 說。

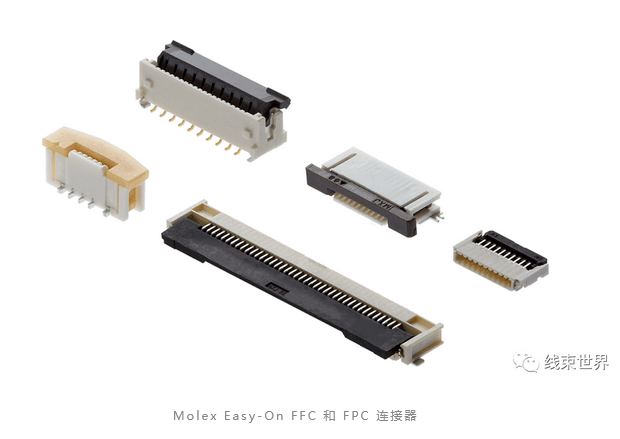

該公司的 Easy-On FFC/FPC 連接器產品線提供小至 0.20 mm的間距，為游戲設備、無人機、智能手機、可穿戴設備、汽車內飾系統和醫療設備等空間受限的封裝應用提供理想的解決方案。憑借 ZIF、非 ZIF、滑塊、翻轉裝置和FPC 到板樣式以及各種電路選項，這種功能組合使連接器容易正確配對，同時在暴露在沖擊和振動中提供承受所需的可靠、高保持力。

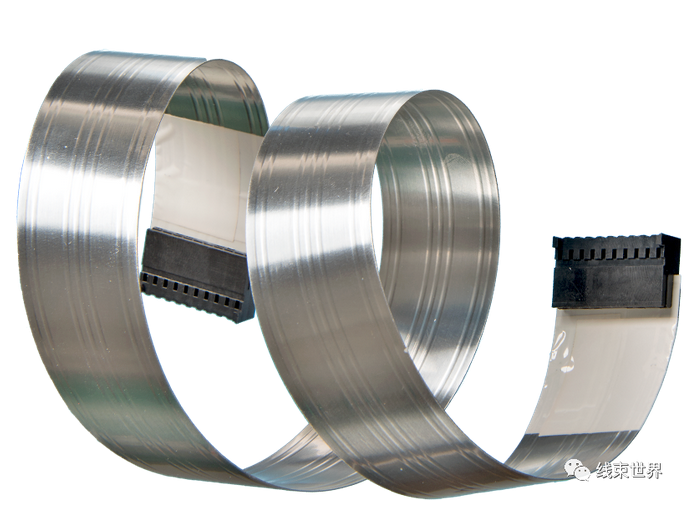

在 2018 年電子展上，Nicomatic展示了其 FFC V Shield 電纜，這是一種適用于惡劣環境應用的靈活屏蔽解決方案。這種電纜可提供電磁和射頻干擾
(EMI/RFI) 和靜電放電 (ESD) 保護，適用于高柔性電纜和數據保護至關重要的應用。FFC V Shield 輕巧耐用，彎曲壽命為

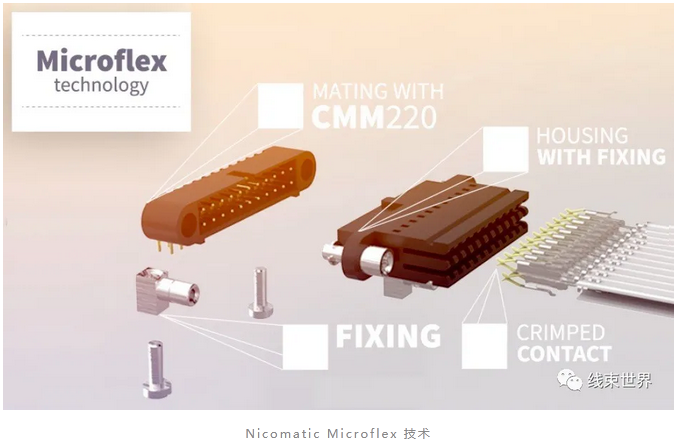

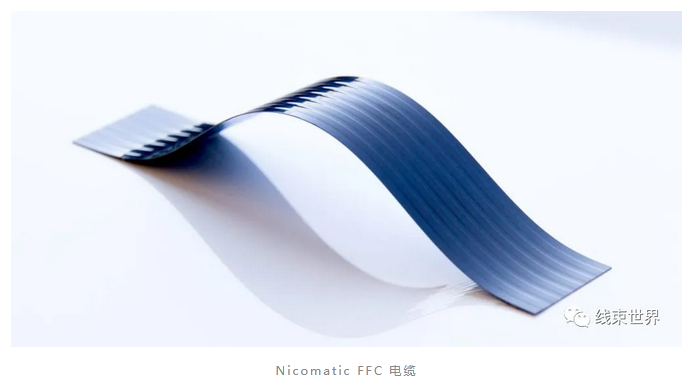

1500 萬次，彎曲半徑為 63.5 毫米。Nicomatic 還生產用于跳線的 FFC
電纜產品，該產品由層壓在兩層聚酯/粘合劑絕緣層之間的兩個扁平銅導體組成。該公司表示，與用于 ZIF/LIF 連接器的 FFC
相比，這些跳線提供了更好的保持力，這要歸功于大量的觸點和外殼選擇。最好的接觸電阻加上高機械力，可提供更高的整體系統可靠性，從而延長最終產品的使用壽命。

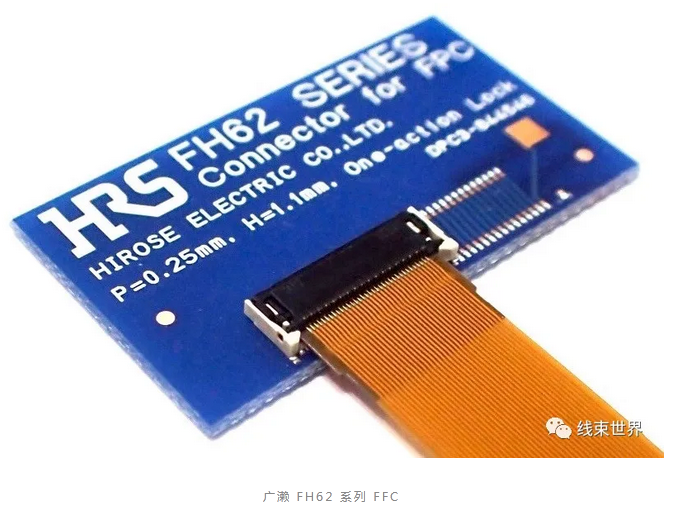

Hirose 還提供非常適合機器人或手工組裝的 FFC/FPC 連接器。FH62/FH63 系列具有一鍵鎖定功能，可通過圖像傳感器確認配對。FH62 的低高度和窄間距使其成為便攜式設備的理想選擇，而 FH63 耐熱高達 105°C，并具有兩點接觸結構。這些連接器是電視機、電器、汽車應用和醫療設備的理想選擇。

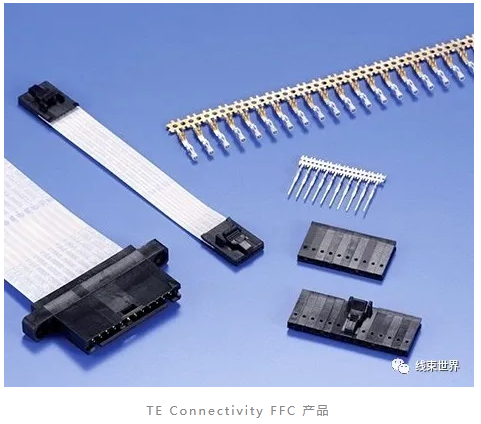

TE Connectivity 的 FFC 和 FPC 連接器產品包括各種專為自動化組裝而設計的高密度線對板 (WTB) 和線對線 (WTW) 連接器。該系列由 2.54mm 和 1.27mm 中心線的 WTB 產品和 2.54mm 中心線的WTW 產品組成。插座外殼不僅與引腳外殼匹配，而且還與來自其他 TE 產品系列的一系列 PCB 接頭匹配，包括 AMPMODU 和 AMP-LATCH 連接器。
隨著市場趨向于小型化，F(xiàn)PC 連接器的開發是為了應對這個不斷擴大的市場的挑戰，這需要更小的中心線或間距、更低的輪廓高度和更輕的互連解決方案。TE Connectivity 的 FPC 解決方案使用致動器來固定電纜端接，不需要任何專門的機床，可提供 0.25 mm到 1.25mm的中心線間距，并采用輕巧、薄型封裝。
許多其他連接器公司也提供 FFC 和FPC 產品。AirBorn 柔性電路制造單面、雙面、多層、剛?cè)峤Y(jié)合和雕刻柔韌變化的印刷電路，以及內置觸點。ACES Connectors 的 FFC/FPC 連接器系列提供各種間距選項，包括可滿足所有市場應用的各種空間和使用需求的功能，例如 10Gb/s 的高速傳輸、具有閂鎖功能的良好保持力、和具有專利接地設計的 EMI 預防。
這些多功能、強大的電纜和協調連接器有助于使當今的便攜式電子設備成為可能。未來的創新無疑也將依靠扁平柔性電纜進入緊張的局面。
