接線端子:用于實現電氣連接的一種配件。
現如今,隨著工業自動化自動化的進步,對工業控制要求越來越嚴格、精確,接線端子的用量逐漸上漲,接線端子的使用范圍越來越多,而且種類也越來越多。

那么接線端子種類有哪些?接線端子一般可以分為:
歐式接線端子系列
插拔式接線端子系列
變壓器接線端子
建筑物布線端子
柵欄式接線端子系列
彈簧式接線端子系列
軌道式接線端子系列
穿墻式接線端子系列
光電耦合型接線端子系列
接線端子用得最廣泛的除了PCB板端子外,還有五金端子/螺帽端子/彈簧端子等等。
目前,常見的接線端子主要有插拔式、柵欄式、彈簧式、軌道式、穿墻式這幾類端子。

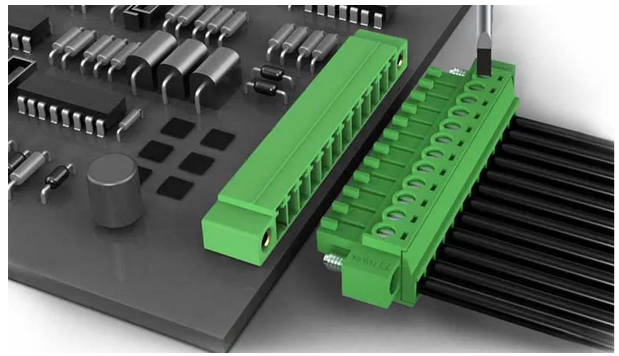

插拔式
插座兩端可加裝配耳,裝配耳在很大程度上可以保護接片,并且可以防止接片排列位置不佳。同時,這種插座設計可以保證插座可以正確的插進母體。

插座也可以有裝配扣位和鎖定扣位。裝配扣位可以起到更加穩固地固定到PCB板上,鎖定扣位可以在安裝完成后鎖定母體和插座。
插拔式接線端子可以選擇公制線規也可以選擇標準線規,是市場上最熱銷的端子類型。

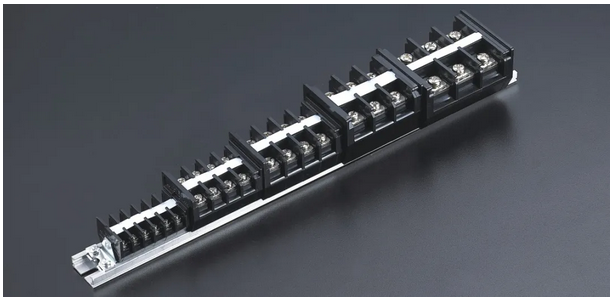

柵欄式
柵欄式接線端子:能夠?qū)崿F(xiàn)安全/可靠/有效的連接,專為電力應用而設計,并集成了翻蓋式透明安全蓋。

此類端子能阻隔可容許雜亂或磨損的導線端,以防同一端子座及相鄰部件上的位置之間出現電氣短路。
能夠?qū)崿F(xiàn)安全、可靠、有效的連接,特別是在大電流,高電壓的使用環境中應用比較廣泛。

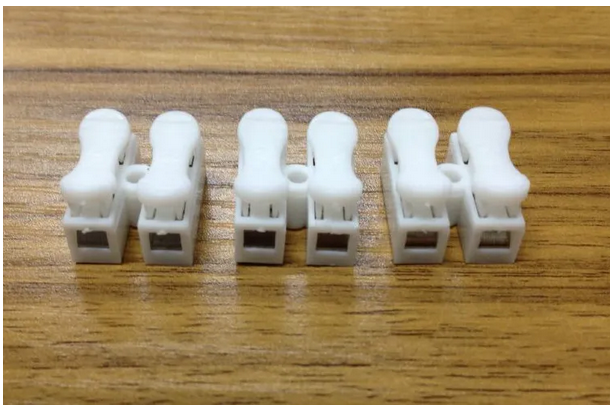

彈簧式

在連接器市場銷量中占有較大份額,因其有著防震動、連接快捷方便等優勢,常被應用于城市軌道交通、電梯、電力控制、安防照明等諸多領域。

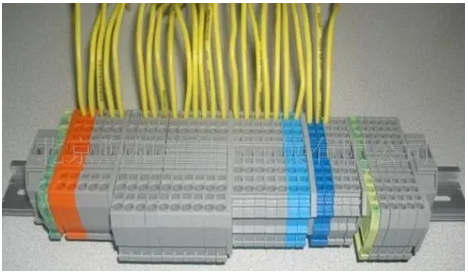

軌道式

簡單點說其實就是一段封在絕緣塑料里面的金屬片,兩端都有孔可以插入導線,有螺絲用于緊固或者松開,比如兩根導線,有時需要連接,有時又需要斷開。
這時就可以用端子把它們連接起來,并且可以隨時斷開,而不必把它們焊接起來或者纏繞在一起,很方便快捷?!?br>
穿墻式

可以并排安裝在為1mm到10mm等厚度的面板上面,可自動補償和調整面板厚度的距離,組成任意極數的端子排列,而且可以使用隔離板來增加空氣間隙和爬電距離。
用戶可以自由選擇加固方式:螺釘固定、鉚釘固定和法蘭固定。
