IDC 和Press-Fit 在汽車中的未來

來源：?作者：線束世界-Jimmy?2021-07-14 10:16

十多年來，絕緣置換連接器 (IDC) 和Press-Fit或兼容引腳技術已被證明是關鍵汽車應用中最可靠的兩種接觸系統。這些高可靠性觸點部署在各種系統中，例如安全氣囊、發動機和變速箱控制單元（即車載計算機），可在車輛的整個生命周期內提供連續的氣密或冷焊端接。

為了實現這種超可靠的互連水平，每個端子在導線或 PCB 插入過程中都要經歷不同程度的彈性和塑性變形。一旦處于最終就位位置，兩個連接系統都會持續保持施加的力（膨脹或壓縮）以確保接觸完整性，即使在暴露于極端溫度、沖擊、振動和熱膨脹的情況下也是如此。

圖 1 中的 IDC 橫截面顯示了典型的電線連接，其中電線插入相對的磷青銅端子尖齒之間，在極端溫度和撓度范圍內表現出卓越的抗疲勞性。在插入過程中，當單股線被壓縮到觸點的“U”形槽中時，它們的形狀會發生物理變化，該槽在尺寸上與特定的線徑相匹配。由于材料厚度和接觸幾何形狀，IDC 尖齒具有足夠的彈性來消除在電線插入過程中產生的力。這可以防止尖齒切入單個導體并最終削弱連接。然后，相對的尖齒在電線上保持高水平的壓縮力，以在整個極端環境條件下保持連續的氣密連接。

汽車行業的一個非常普遍的做法是用灌封化合物封裝電子模塊或接線端子，以使其不受天氣影響并防止?jié)駳膺M(jìn)入。傳統的僅彈性（即，僅壓縮彈簧力）接觸系統無法保證灌封材料在灌封過程或熱膨脹過程中不會遷移到接觸接頭中。通常，如果僅使用彈簧力的連接出現故障，則故障時間會更長，并且在裝配過程中不可見?；蛘?，適當設計的 IDC 端接可消除灌封材料在端子和導體之間遷移的能力。

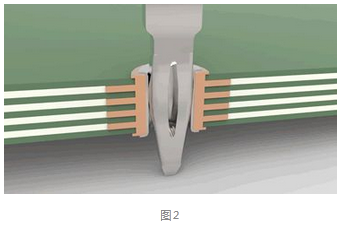

圖 2 中的壓配或順應引腳部分描繪了已插入 PCB 鍍通孔 (PTH) 中的引腳。當銷插入孔中時，它會經歷與 IDC 中完全相同的彈性和塑性變形過程。同樣，針獨特的針眼幾何形狀和基礎磷青銅材料的固有特性提供了足夠的靈活性，可在插入過程中變形和壓縮，有效防止鍍通孔的任何損壞或疤痕，這會危及連接的長期可靠性。結果是一個高反力或主動接觸系統，可根據需要進行調整，以在最惡劣的條件下保持高度完整性的連接。

汽車市場轉向壓配合端接的關鍵驅動因素之一是在電鍍通孔內施加的長期、主動或連續接觸力。隨著汽車電子系統變得越來越復雜以及我們汽車的使用壽命開始延長，傳統的焊接連接器系統開始因老化或焊料脆化而出現故障。

絕緣置換連接器 (IDC) 和Press-Fit或兼容引腳技術在其設計、開發和集成到連接系統中提供了多年的經驗。IDC 最早于 1960 年代初開發，兼容引腳技術出現于 1970 年代后期。兩者都從計算機級連接系統開始，然后經過幾何和材料選擇的幾次不同迭代，最終演變成如今被廣泛認可的高可靠性、經過行業驗證的汽車電線和 PCB 級連接解決方案?，F(xiàn)在在獨立連接系統市場上久經考驗，這兩種連接系統的高可靠性聲譽也歸功于其基礎磷青銅材料的卓越性能特征，其等級或成分（例如，CuSN6、CuNiSi , 和 STOL78) 可以根據最終客戶的應用要求進行調整，包括：極端溫度、增強的導電性以及苛刻的拉伸或屈服強度要求。

目前正在開發將這兩種接觸技術結合成材料和接觸幾何形狀的完美結合的新一代連接器，以創建專為惡劣環境而設計的雙端、氣密、線對板 (WTB) 連接系統汽車應用。

圖 3 說明了從單個解決方案到組合封裝的轉變，這將為汽車設計人員提供用于離散 WTB 連接的有效新解決方案。這項創新的最大優勢之一是在嚴苛或要求苛刻的應用中消除了昂貴的兩件式連接器系統，而這些應用僅依賴于僅依靠彈性、彈簧力的接觸系統。這種新型組合式連接器在設計時也考慮到了雙組裝方法。它可以在電路板構建過程中預安裝到 PCB 上，允許在最終組裝時使用任何標準的扁平巖石固定工具將電線插入并壓入到位，并且還提供在線束上預安裝連接器的選項，允許在最終組裝時將其壓入 PCB 中。第二種工藝特別適用于需要保護電路板和組件免受環境影響的保形涂層工藝。在這種情況下，可以在涂層過程中用 Kapton? 或其他類似膠帶簡單地覆蓋 PTH 圖案，因?yàn)樗苋菀兹コ?，從而可以將連接器線束壓入到位。

除了標準的 WTB 接口之外，這種新的接觸技術將提供新的封裝選項，用于連接兩個非常接近的 PCB，但與傳統板對板連接器的方向或?qū)R位置不同。同樣，與其使用會增加成本的多個兩件式連接器，它們還可以輕松可靠地將簡單的跳線組件壓入到位。這些類型的連接通常使用 FFC/FPC 類型的電纜進行，該電纜跨接在兩個零插入力 (ZIF) 連接器之間。然而，雖然功能正常，但確保將完整深度的電纜正確手動插入這些類型的連接器需要特別小心和檢查，尤其是在執行器可能會打開的高振動應用中。與 FFC/FPC 類型連接器相比，新的組合觸點將提供的另一個顯著優勢是能夠使用多種顏色編碼的離散線規 (18 – 24AWG) 來滿足更高的載流能力，這可以促進更簡單和更傳統的布線并在整個車輛中進行路由。

基于高性能基礎材料和經過驗證的接觸技術的結合，這種新一代連接器——目前正在投放市場，用于嚴苛汽車應用的工程評估——準備幫助注重質量的汽車市場克服設計挑戰，實現下一代高可靠性車載電子設備。
