【線束】繞線圈、纏膠帶工序及品質要求

來源:?作者:線束世界-Jimmy?2021-07-27 09:45

線圈作用:


1)阻流作用:線圈中的自感電動勢總是與線圈中的電流變化相對抗。主要可分為高頻阻流線圈及低頻阻流線圈。

2)調諧與選頻作用:電感線圈與電容器并聯可組成LC調諧電路。


膠帶的主要功能:

1)便于裝配,避免有飛線情況出現。

2)避免線束在裝配過程中被損壞。

3)提供必要的耐磨降噪保護。



繞線圈


01 作業步驟


1.根據《生產工藝指導書》要求選出需要繞成線圈的線材;

2.線材一端定位在繞線工裝上:如圖2;

3.左手拿線,右手握繞線手柄,繞線手勢如圖3(左右手可根據自己習慣調換);

4.用鐵綁帶扎帶將繞好的線圈綁扎牢固,取下:如圖4;

5.線圈的三分之一處各用膠帶包扎,并扎上線扣,根據《生產工藝指導書》剪去多余長度的線材:如圖5。


02 品質要求

1、線圈兩端引線要符合《生產工藝指導書》長度;

2、膠帶纏繞導線要緊密,無脫開、位移;

3、扎帶要扎緊,不能變形,并扎在膠帶中心;

4、兩端引線脫皮時,不得損傷銅絲,脫皮尺寸必須符合工藝指導書要求;

5、線圈纏繞圈數為30圈。(不得少于30圈)



纏膠帶

01 作業步驟


1、開始纏膠帶是先重疊包扎2圈,中間不能過于密集或過于稀疏,標準1/2至1/3個膠帶寬。


結尾重疊包扎2圈,膠帶末端無飛翹,松脫現象。


(例如:膠帶的寬度是19mm,那么要重疊6-10mm進行包扎。)

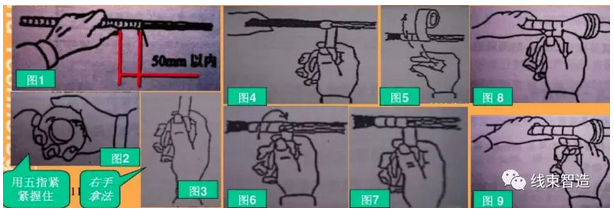

2、膠帶的拿、纏、切方法:


· ?膠帶的拿法,如圖1、2、3

· ?膠帶的纏法,重復拉、拋、撿、拉動作,如圖4、5、6、7

· ?膠帶的切斷法,如圖8、9



02 品質要求


1、尺寸必須符合《生產工藝指導書》要求。

2、膠帶緊密平整,無露線現象。

3、位置正確,纏繞緊密,尺寸符合要求。



注意事項


1、操作時盡可能地減少組裝電線和手之間的間隙。


2、在不影響產品質量的前提下,操作者可以使用自己習慣的手法進行操作。
