高壓連接沒有通用解決方案

電動汽車行業期待已久的轉折點已然到來，隨著消費者對電動汽車的需求越來越大。隨著日益收緊的法規、日趨成熟的電池技術、下降的電池價格等因素的驅動，整車制造商們正加緊提升電動汽車的制造能力。據波士頓咨詢公司預測，電池驅動的純電動汽車的全球市場份額預計將從 2020 年的 3% 飆升至 2035 年的 45%。

這場邁向電動汽車架構的變革對汽車制造帶來了一系列新的挑戰。汽車基礎架構如何支撐日益升高的電壓水平？整車廠如何進行成本優化設計，實現批量生產？設計人員如何解決高壓組件的電磁干擾問題？

高壓連接技術的應用在解決電動汽車開發挑戰中起著十分重要的作用。然而，在技術應用的初期階段，各種方案紛紛登場，而行業標準卻寥寥無幾。因而，對一級供應商來說，為整車廠提供靈活的解決方案就變得十分關鍵，以保證整車廠能夠根據自己的個性化設計要求，靈活地對整車重量、質量和成本進行優化。因此說，高壓連接需要靈活的解決方案。

將一切連接在一起

高壓連接技術在電動汽車中發揮著關鍵作用。高壓導線及連接口將電流從 AC/DC 充電接口導向車輛電池，而后將電力分配于分布在整車架構中的各個電動設備，包括電動機、逆變器等大功率設備，空調、加熱器等輔助設備，以及配電箱、電池?cái)嚅_裝置等電氣中心設備。

要為整車中這么多子設備供電，電氣架構本就非常復雜，更糟的是，目前行業沒有一個統一的標準。在沒有行業標準或普遍接受的模板可供參考的情況下，整車廠們各自定義電氣架構的規格及標準，甚至同一家整車廠的不同品牌、不同車型的規格標準也不盡相同。甚至同一品牌的汽車，由于尺寸、重量、或者車輛是否有需要額外功率的豪華功能等，電氣架構都會有很大的不同。

因此，與整車廠合作的電氣架構合作伙伴的能力就非常重要。他要能夠根據整車的特定要求，幫助整車廠設計高效、安全、性能可靠、并且最具成本效益的定制化電氣架構，同時，他還需具備相應的技術專長和完整的產品線，能夠交付全面的集成式解決方案。

挑戰

曾幾何時，混合動力汽車還被視作邁向純電動汽車的合理過渡。然而，據波士頓咨詢公司的調查，今天考慮購置電動汽車的消費者更有可能選擇購置純電動汽車而非混合動力汽車，而且純電動汽車的銷量已經是插電式混合動力汽車的兩倍。

這個轉變?cè)诩軜?gòu)設計方面對整車廠帶來了重大影響，因?yàn)榧冸妱?dòng)汽車不僅必須為驅動車輛的車輪提供電力，還必須同時為車內其它設備運行提供電力；而在燃?xì)鈩?dòng)力或混合動力汽車中，發動機不僅為驅動汽車提供動力，還為車內其它設備提供電力。沒有了發動機，純電動汽車必須采用全新的電氣架構設計。

從內燃機或混合動力汽車轉向純電動車型，需要采用更粗更重的導線及連接器，以適配更大的功率。然而，車輛底盤的空間有限，而大功率配電系統尺寸卻更大、更重，這為車輛封裝設計帶來了更大的挑戰。

另一個主要趨勢是電池變得更大、更重，以解決消費者的“里程焦慮”。阻礙電動汽車銷售的最大因素是對電動汽車?yán)m(xù)航里程不足的擔憂，消費者擔心車輛電量耗盡了，而自己距離最近的充電站還很遠。

當下，整車廠大多選擇安裝更大、更重的電池來增大續航里程，擠占了電氣系統的空間。因此，電氣系統采用更輕、更小的組件來抵消增加的電池空間及重量，也變得十分重要。

值得慶幸的是，我們已經找到了一些創新方法，達到減輕電氣系統的重量、減少導線和接頭的數量、減小電子組件的尺寸的目的，同時，還使車輛組裝變得更加安全、更加簡單。

屏蔽、布線和連接器

在決策電氣架構時，行業面臨的挑戰包括如何保證導線的屏蔽性以避免電子電磁干擾、連接器的安全性、采用銅質導線還是鋁質導線、以及如何減少布線總量，等等。

屏蔽電磁干擾

高壓電氣組件比傳統布線更復雜，尤其是還要考慮到電磁干擾的屏蔽。更高的功率會產生更強的電磁噪聲，因此，導線必須被包裹起來，以屏蔽電磁干擾。

目前有四種基本的屏蔽方案，取決于具體的應用情況，每種方案都有其優勢及不足：

單芯屏蔽：是當下針對輔助連接器和電源轉換應用最廣泛的屏蔽方法。每根導線都包裹在金屬編織物中，在達到屏蔽的目的同時，保持了導線的柔性。單芯屏蔽的導線布線和彎曲導線會更容易，方便線束制造商進行組裝。

多芯屏蔽：指將多條導線包裹在一個屏障內，其體積比采用單芯屏蔽更大且柔性稍差，不過這樣可以簡化布線和連接。多芯屏蔽最常用于輔助連接器。

捆綁屏蔽：使用外部編織層進行屏蔽。與多芯屏蔽相似，捆綁屏蔽由于尺寸、重量和柔性方面的缺點而不如單芯屏蔽應用廣泛，不過，取決于導線長度和應用方式，它可以以低廉的成本實現出眾的屏蔽性能。

無屏蔽導線：某些線束也可采用無屏蔽導線，以優化成本。無屏蔽導線可應用在與無屏蔽的電網設施相連的充電線束上，主要在車輛靜止時使用。無屏蔽導線也可應用在其它線束中，不過需要添加其它抗干擾設備。

除此之外，還有一些其它屏蔽方案，整車廠可以根據需要選擇。

布線

就汽車電氣化進程而言，每減少一克重量都很重要，因此，對布線進行優化將起到至關重要的作用，因?yàn)椴季€不僅涉及到高壓電氣組件，還涉及到汽車中數百個低壓電氣組件。通過復雜的優化，安波福曾幫助一家整車廠將總體布線質量減少了10% ，將導線長度縮短了 150米。在另一個案例中，安波福成功幫助一家 SUV制造商將導線長度縮短了300 米，使配電系統的質量減少了15%。

另一個減重的方法是用鋁導線替代銅導線。但是，應用鋁導線時，鋁導線與銅質連接器之間會出現腐蝕。這個難題今天已經得到了解決，工程師們?cè)阡X導線或端子處，采用一種預防腐蝕的輕質涂層，從而克服了這一難題。用鋁導線替代銅導線可以減少多達 50%的布線質量和成本。

拼接連接器的應用也減少了導線用量及成本。拼接連接器可以使電池與多個設備連接，而無需下游連接中心，因而減少了汽車內的連接器數量和布線量。

聯合應用拼接連接器和高壓輔助連接器，將有助于減少汽車上的連接器數量，簡化整體架構。

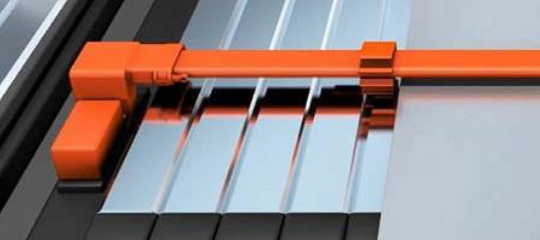

接線橋

在布線設計中，除了要盡量減輕布線的重量，節省布線空間也是工程師們考慮的重要方面。連接橋的應用可以替代圓形導線，不僅節省了空間，也使組裝更加方便，因此，它還有助于提高自動化組裝水平，使組裝質量及統一性進一步提高。安波福開發了獨有的連接設計解決方案，解決了連接橋的熱膨脹和屏蔽問題。

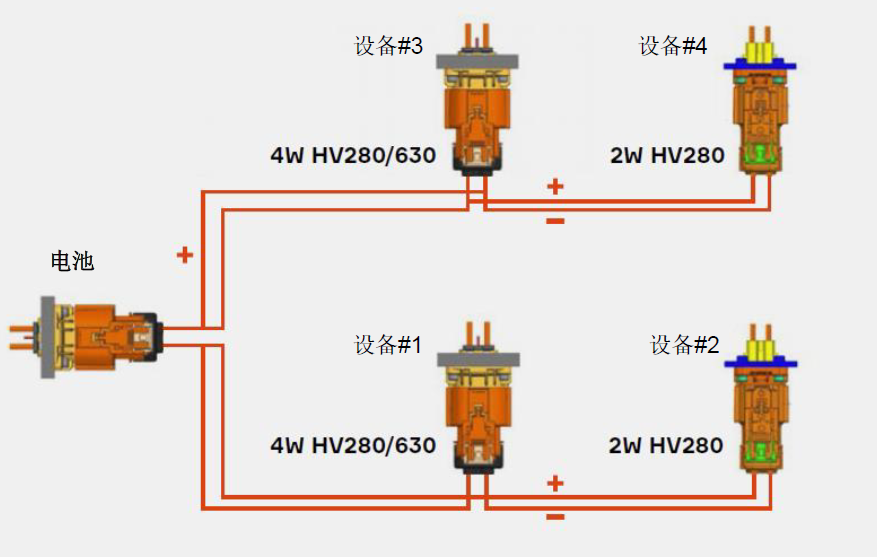

四路拼接連接器

四路拼接連接器可以幫助整車減少連接器數量從而優化架構

• 電池上的一個連接器可以為多個設備供電

• 無需部署下游 連接 中心

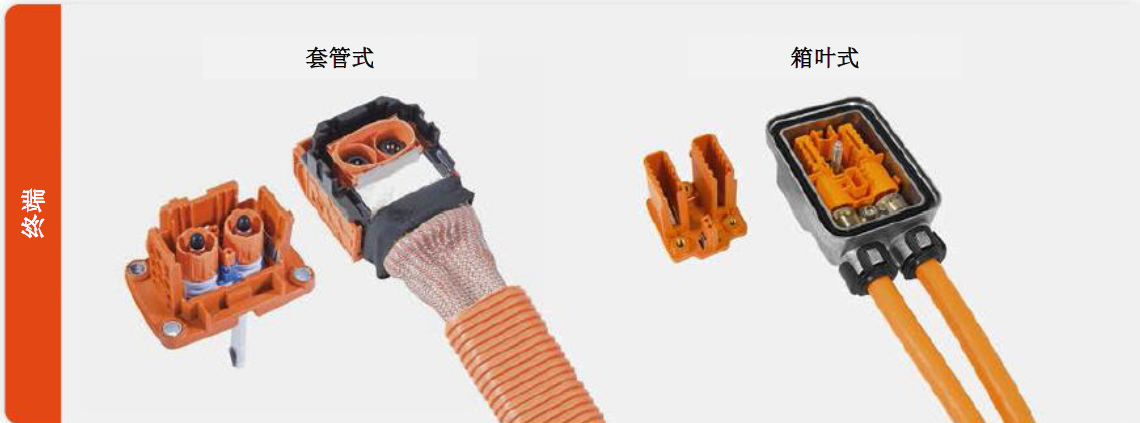

端子

有兩種類型的端子可供選擇，具體將取決于車輛架構的特定設計。套管式設計更重，但也更緊湊。箱葉式設計更薄、更易于生產且更方便與連接橋連接。

安全的插配方案

要保證高壓電源安全地為經常受到振動、顛簸、行駛過坑洼路面或遭遇輕微碰撞等情況的汽車供電，電源插配的安全性對每個人而言都至關重要，這包括組裝、修理車輛的人員和駕駛車輛的人員。

在裝配方面，高壓互鎖回路技術 (HVIL) 可確保導線與設備安全的連接。HVIL是一種斷路器，如果工人不小心插錯了連接器，此時，互鎖斷開，設備將自動斷開電源。一些整車廠甚至正在考慮在系統層面應用此技術。

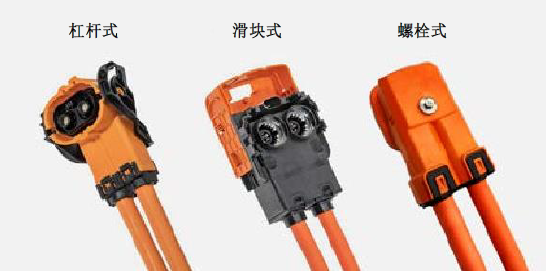

與應用杠桿或滑塊機構的小型連接器不同，高壓連接采用的大型連接器需要在插拔方案方面進行創新。螺栓式連接器在對汽車進行安裝修理時需要輔助工具，但它可以測量扭矩，而且可以追溯。杠桿式連接器安裝相對簡單，但轉動杠桿需要一定的空間?；瑝K式連接器同樣需要預留空間，不過，只需要預留一個方向上的空間，而且，它可以在有限的空間里實現表面壓力最大化。出于多種多樣的考慮因素，每家整車廠都有自己的偏好，選擇哪種方案完全取決于車輛的設計以及哪種方案符合整車廠的生產線條件。

我們的目標是明確的，那就是要絕對確保連接安全鎖定，并防止在不利的駕駛條件連接處產生松動。

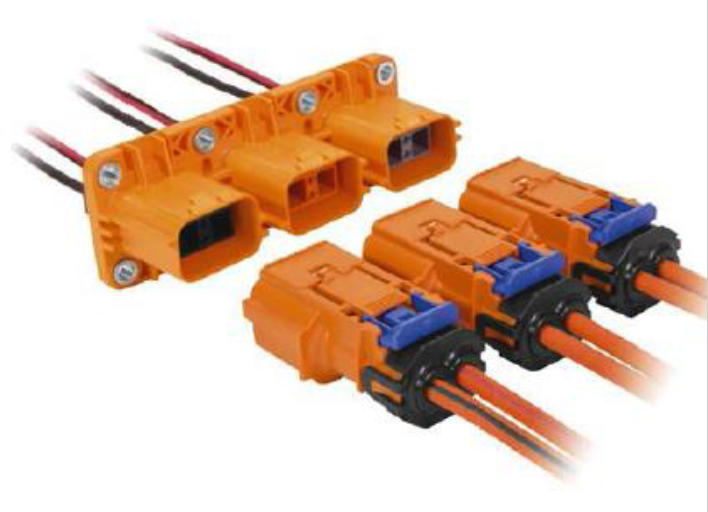

高壓輔助連接器

隨著傳統燃油汽車逐步讓位于電動汽車，通常由發動機供電的車內設備轉而開始依賴汽車的高壓電氣架構供電。原來的一些12V 設備（如加熱器、空調、車載充電器、或一些通常而言低于100 安培的 DC/DC 轉換器）還可以轉而采用高電壓，提高運行效率。輔助設備的高壓連接器需要實現緊湊的封裝，從而在提供所需電源的同時，盡量地節約空間，減小體積。

輔助設備的連接器解決方案多種多樣，包括單獨屏蔽、多芯屏蔽、捆綁屏蔽和無屏蔽系統。四路和拼接連接器可以通過一個連接器為多個設備供電，從而減少布線，降低成本，體現了創新性。不同的整車廠可能會根據各自整車的架構特征在設計決策方面采取不同的方案。

另一個需要考慮的重要問題是確保連接器可以承受高頻振動。令工程師們擔憂的是，隨著時間，振動可能使端子連接處出現微磨損，使阻力增加。與內燃機汽車比，消費者期望電動汽車的使用壽命更長，易磨損運動部件更少，因此，連接器也需要更加經久耐用。

電源轉換連接器

車輛中的一些設備需要更高的功率才能運行，如電機、電池、逆變器、DC/DC轉換器等電源轉換設備，可能需要高達400A的電流。電源轉換設備的連接形狀和配置各異，以質地劃分有塑料或金屬質地，以形狀劃分則有直通、直管或直角式連接器，以配置劃分有單向、兩向或三向配置，以屏蔽方式劃分則分為單芯式、捆綁式或無屏蔽式，等等。在更高的電流環境下，設計合理安全，且在溫度、振動、密封和屏蔽方面性能穩健的連接系統更加重要。當然，沒有一種方案適用于所有的場景，一切都取決于哪種選擇對具體的車輛架構最合適。

當然，這些針對架構的決策不會憑空做出，一切都以優化整體架構的系統集成、降低成本、節省空間、減輕重量為核心。整車廠還必須考慮這些設計決策是否有助于簡化整車的組裝，尤其是對那些希望盡可能提高自動化組裝的整車廠來說，更是如此。

面向未來的1000-VO LT 連接

電池技術發展迅速，整車廠因而可以為車輛配備容量更大的新款電池，延長續航里程。當前，車輛電池可以提供大約 50 千瓦時的電力，但隨著能量密度的提升和電池成本的迅速降低，未來的電池容量正在逐步攀升至200千瓦時。

雖然容量的提升可以幫助消費者消除里程焦慮并提供更強勁的加速度，但為電池設計合理的充電時長又成為了一項新的挑戰。

為了縮短充電時間，可以通過增加電流、增加電壓或同時增加電流及電壓的方法。增加電流的方法需要在架構中采用更粗的導線，這會增加成本和重量，占用更多空間。因此，工程師們也在考慮以增加電壓的方法來縮短充電時間。

比如，一輛安裝100 kWh電池組的電動汽車，250A和400V充電大約需要48分鐘才能充滿80%的電量，而電壓增加到800V，充電時間可以縮短一半。

電壓更高則充電速度更快，產生熱量更少，導線或連接橋可以更細。

增加電壓意味著需要確保組件和端子之間、以及端子與接地/屏蔽之間留有安全距離。設計時必須將空氣間隙距離和表面爬電距離同時考慮在內，以防止產生電弧或小股電流從一個端子流向另一個端子。

安波福的高壓連接器產品設計可承受高達1000伏的高壓，不僅可以滿足當前最高功率的電池組的需求，同時滿足整車廠未來采用更高功率電池組的需求。

整車廠應該關注什么

成功從燃油汽車過渡到純電動汽車的整車廠，將是那些在開發安全、高效、具有成本效益、且能夠?qū)崿F(xiàn)大批量生產的電氣化方案方面脫穎而出的企業。

面對電池變得更大、更重這一趨勢，減少高壓連接器等電氣架構組件的尺寸和重量是重要的挑戰。然而解決這一問題并沒有一個通用的解決方案。

整車廠需要與能夠?yàn)殚_發整車或系統級方案提供經驗、創新和定制服務的電氣化技術供應商合作，而不是零敲碎打地尋求解決方案。

安波福深知，要解決汽車電氣化挑戰，僅著眼電池及高壓連接系統是遠遠不夠的；高壓及低壓電氣架構、以及整體架構的優化，同樣重要。

作為汽車電氣化領域的全球領導者，安波福可以通過合作提供涵蓋充電導線、接口、接線、連接橋、連接器、配電箱、電池?cái)嚅_裝置等全面的產品組合。安波福遍布全球的生產基地實現了高水平的垂直統一管理，以保證在全球的主要市場為整車廠提供高效的本地支持。

除此之外，安波福獨有的專利技術，如集成連接器拼接技術，為整車客戶提供獨特的價值。安波福還率先推出了鋁導線技術。安波福豐富的連接器及導線產品組合，以及系統集成能力，使我們成為整車廠的理想合作伙伴。最為重要的是，我們對高壓連接技術如何應用于下一代整車電子電氣架構擁有獨特的見解（詳情請參考安波福智能汽車架構Smart Vehicle Architecture?方案）。
