【汽車線束】高壓導線選型的方法

來源：?作者：線束世界-Jimmy?2021-10-09 09:54

基礎知識概述

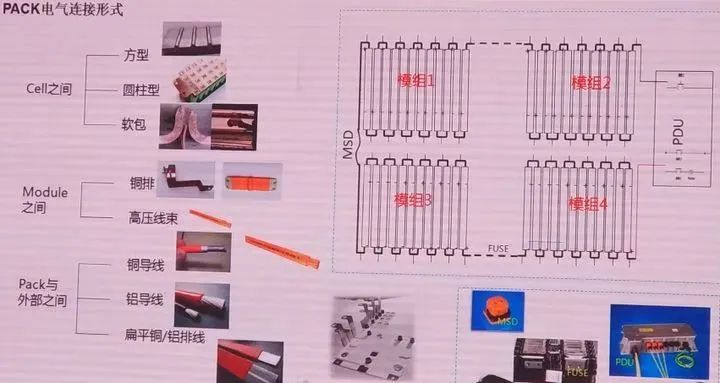

1.動力電池電氣連接形式

640 (28).jpg

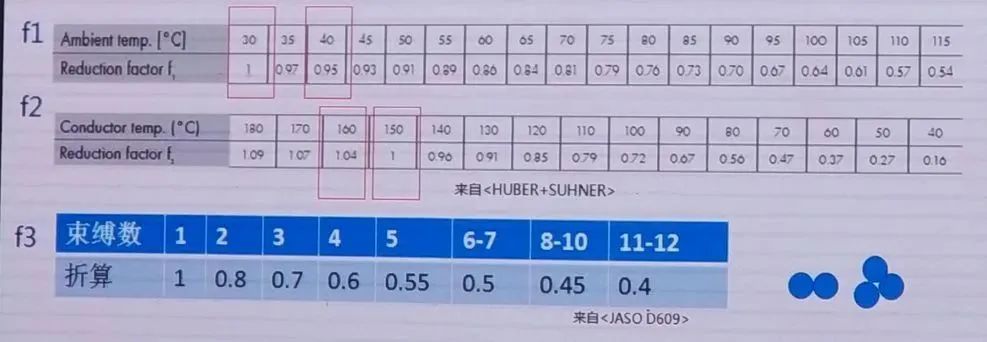

2.導線實際載流

I=In×f1×f2

In：導線額定電流

f1：環境溫度升高對載流的影響

f2：導體溫度升高對載流的影響

f3：多芯線對載流的影響

f4：頻率增加對載流的影響

3.集膚效應

當任意大導體對磁場交變時，這種導體就會感應電流，產生渦流現象。

640 (29).jpg

?

高壓線束選型·方法

1.根據溫升曲線-具體導線特性

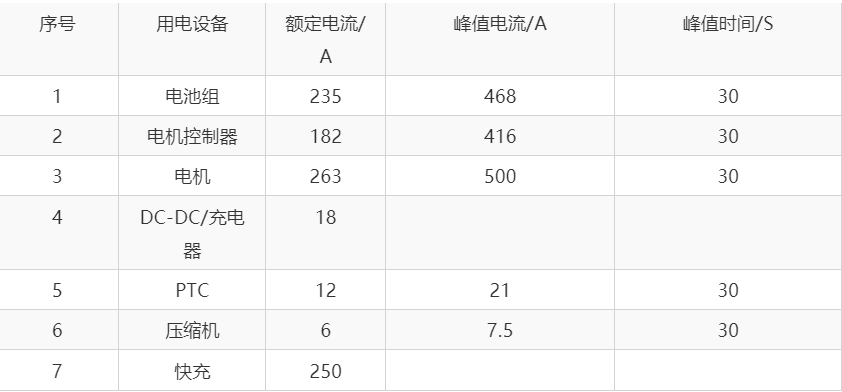

例：某項目電流-電壓值如表

屏幕截圖 2021-10-09 094022.png

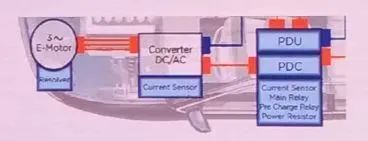

640 (30).jpg

其中，MCU到PDU線束，額定電壓為450V，額定電流為182A，峰值電流為416A，峰值持續時間30s，環境溫度80℃，絕緣體允許最高溫度150℃。

640 (31).jpg

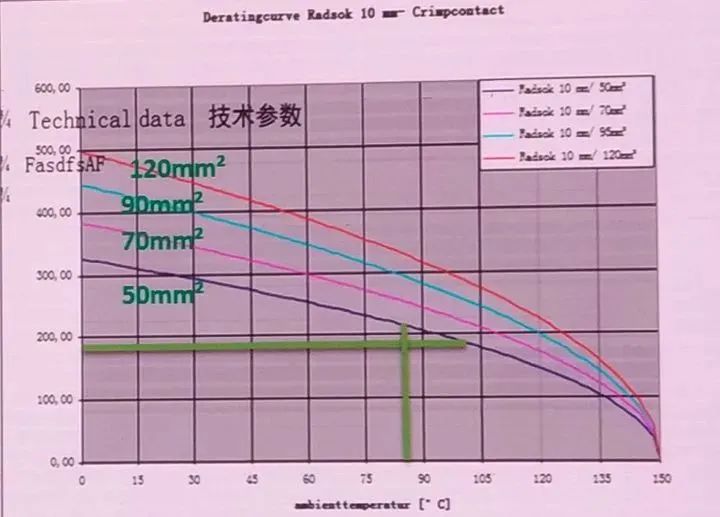

由圖可以得出：MCU到PDU線束匹配50mm2屏蔽高壓線較合適。

2.計算公式

KS表?T(t)d（t）+Cm?T(t)=I2Rt

S表=2×（a+b）×L

R=ρ電阻率L/S

m= ρ密度abL

K：導熱系數

S表：銅排表面積

C：銅排比熱容

m：銅排質量

I：額定電流

R：銅排內阻

S載：銅排截面積

例：某項目溫升要求，當通入額定185A電流時，銅排溫升不能超過35℃的相關數值：

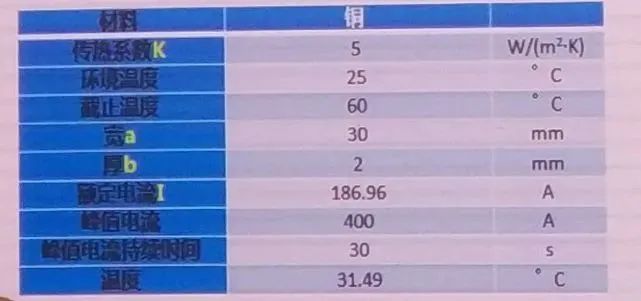

640 (32).jpg

算出銅排截面積為53.2mm2，考慮銅排規格，我們選取30*2。

3.經驗法

?

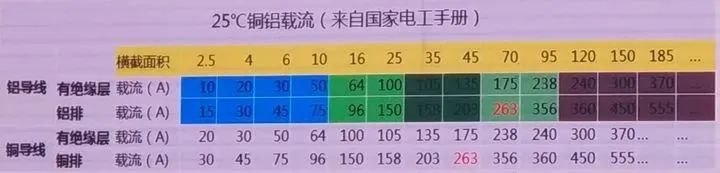

640 (33).jpg

例：某項目動力電池包高壓輸出線額定電流為235A，額定電壓為405V。

銅排：選擇45mm2，考慮銅排規格，我們選取15*3。

鋁排：選擇70mm2，考慮鋁排規格，我們選取25*3。

導線發煙曲線

Vehicle Electrification &?New Trends

1.定義

此曲線表現了當電流在特定時間超過了特定水平導線發煙就會出現的現象。

2.操作步驟

a) 導線初步選型的步驟如下：

①根據客戶的應用電器設備信息以及電流、電壓、溫度要求，結合M-Spec規格書從BOD文件中篩選潛在可行的線束規格，如M6040規格系列等。

②輸入信息：客戶的應用電器設備信息以及電流、電壓、溫度要求

③選型工具：導線M-Spec、導線BOD選型參考文件

④輸出信息：導線規格，如M6040規格系列

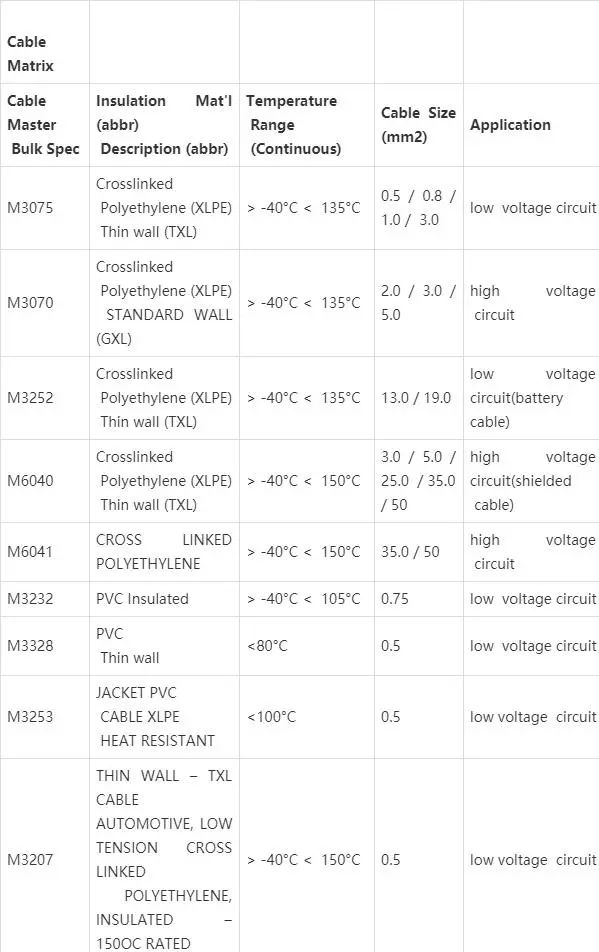

640 (34).jpg

（—CableBOD）

b) 向供應商獲得需要規格的導線發煙曲線，通過電流和線芯溫度曲線來初步選取可行線徑規格，如截面積35mm或50mm等。

輸入信息：初選的導線規格以及客戶的電流、電壓、溫度要求

選型工具：相應規格導線的發煙曲線

輸出信息：初選導線線徑范圍，如截面積大于35mm等

例如：客戶端設備的環境溫度是85℃，工作電流要求200A，而我們通過M6040的發煙曲線來確定線徑大小。

640 (35).jpg

（導線特性曲線）

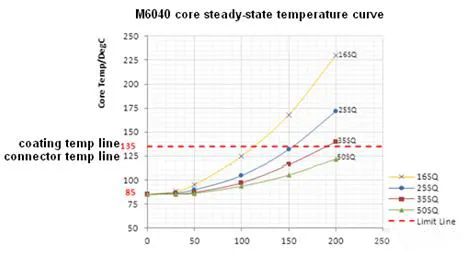

如圖，縱軸為導線溫度，橫軸是工作電流，圖中有四條線徑規格的曲線。

首先客戶要求的工作電流是200A，我們可以通過200A的橫軸坐標對應各曲線的交點可以得出四條水平虛線分別代表四個線徑導線在200A情況下的溫度情況。

通過M6040的M-Spec介紹M6040的導線工作溫度是150℃，可以發現在四條溫度水平線中有兩條紅色虛線位于150℃水平線的上方，而兩條藍色水平線則在150℃下方。

說明在環境溫度85℃，工作電流200A情況下， 16SQ和25SQ的導線溫度已經超出的M6040這款線束的工作溫度，而25SQ和35SQ的導線則沒有超出。

所以在這種情況下，可以判斷16SQ和25SQ不符合要求，可以選擇在35SQ或者50SQ的線徑規格。

640 (36).jpg

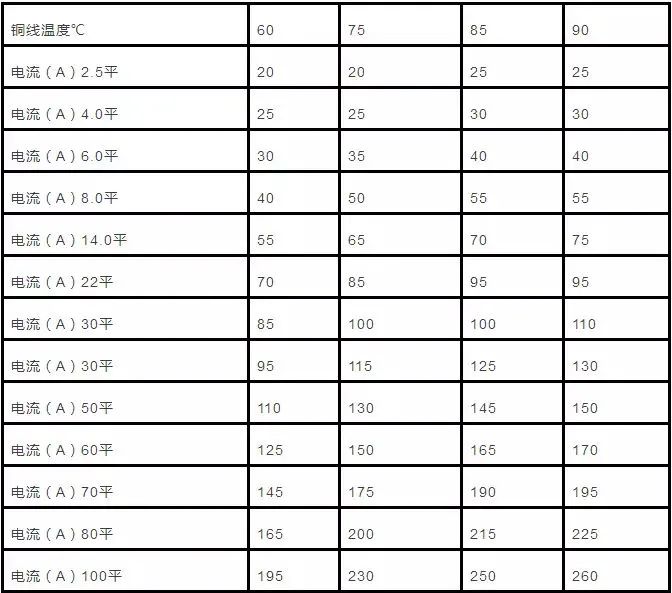

c) 將選出的線徑規格導線信息按照以下輸入信息列表輸入”Cable Simulation Tool”，得出相應的”gauge-current-temperature raisecurve”。

通過得出的溫升曲線可以進一步核實所選導線在客戶指定工作電流和溫度環境要求下溫升幅度以及確認是否超出所選導線本身的極限工作溫度。

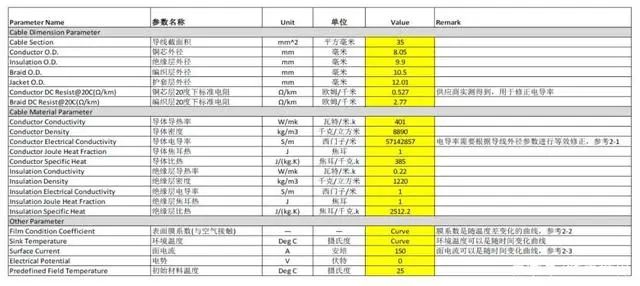

640 (37).jpg

（Cable Simulation Tool 輸入信息）

注：以下導線模擬系統所需導線特性參數的輸入信息可以結合導線規格資料以及從供應商處獲得。

輸入信息：”CableSimulation Tool”輸入信息（如表）

選型工具：”CableSimulation Tool”

輸出信息：”gauge-current-temperature raise curve”- 所需驗證的具體規格和線徑導線的模擬溫升曲線（如下圖）

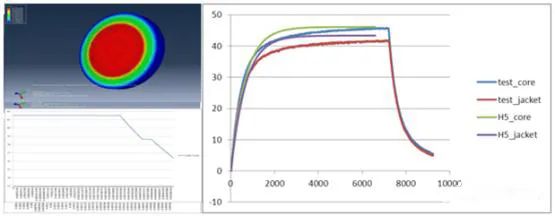

640 (38).jpg

（Cable Simulation Tool 輸出結果）

d) 保險絲、導線匹配模擬及線束選型升級

將” Cable Simulation Tool”模擬演算出的”gauge-current-temperature raisecurve”輸入到”保險絲/導線選型匹配工具”，系統會自動通過一系列公式進行演算模擬出與相應保險絲匹配的導線線徑規格。

系統在進行導線性能與保險絲匹配模擬的時候，當演算失敗會自動對于最初選型的導線線徑規格進行升級并重新演算，直到符合所有演算條件，并輸出最終線徑選型規格完成導線選型。

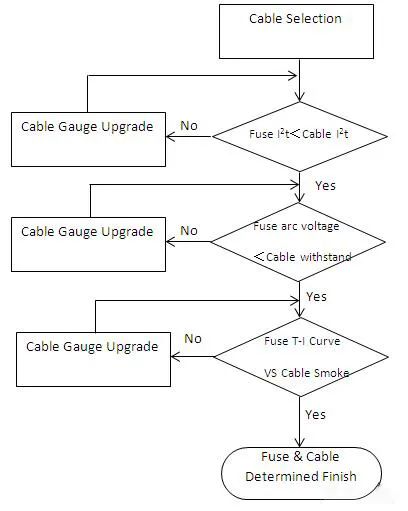

系統內部模擬演算流程圖過程如下:

640 (39).jpg

（模擬演算流程）

輸入信息：導線發煙曲線數據輸入”保險絲/導線選型匹配工具”后臺數據庫

選型工具：”保險絲/導線選型匹配工具”

輸出信息：與所選Fuse型號的特性匹配模擬以及升級后確定的最終導線線徑規格（保險絲/導線匹配模擬選型結果如下圖）

640 (40).jpg

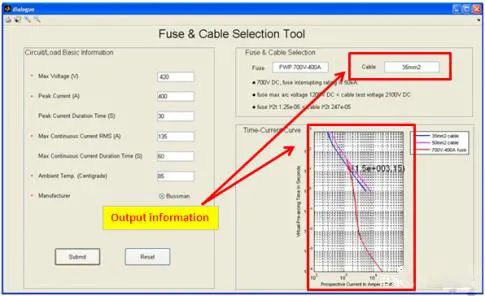

（Fuse/導線匹配模擬選型結果輸出）

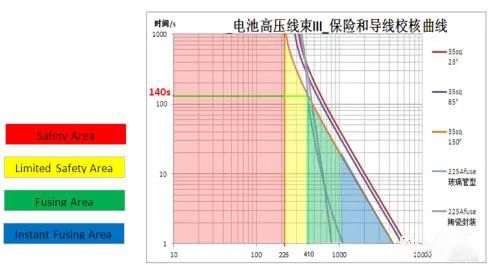

如上圖，最終”保險絲/導線選型匹配工具”會輸出保險絲型號和最終導線規格，并且輸出導線發煙和保險絲熔斷的電流/時間曲線。根據電流/時間曲線，我們可以進行如下例子的判斷分析：

640 (41).jpg
