關于汽車線束標準件的選型與應用

來源：線束世界?作者：線束世界-Jimmy?2021-11-08 11:12

摘要：隨著科學技術日新月異的發展，標準件在各種產品中所起的作用和功能越來越大。要提高生產效率和產品品質、降低成本，標準件也是一個重要環節。目前國內產品設計和生產部門選用標準件時基本上按照國家標準查找采用。但是由于標準件種類繁多，在紛繁復雜的標準件中挑選符合線束設計要求的那一個，需要耗費大量資源，為了避免資源浪費，降低成本，提高產品品質，在充分合理地使用國標件的前提下，充實和完善線束系統標準件的選型及建立企業自己的標準件選型規范也是一項很有意義的工作。

1 引言

標準件在絕大多數產品中是不可缺少的零件，每種產品只要兩件以上的零件組成時，基本上最終以標準件來實現其完整性。萬一標準件的結構及其性能以及使用方法達不到要求，其它件的品質再好也保證不了產品整體的品質，甚至最終會造成直接經濟損失和人身安全。

隨著科學技術的發展，特別是高科技產品對標準件的要求和需求量也越來越增加，并且對標準件的技術要求也越來越嚴格。整車線束作為保證車輛的各種信號傳輸及功能定義的實現，需要與蓄電池、控制模塊、車身相連，標準件不僅僅有聯接零件的作用，而且是保證集成系統功能的一個重要環節，在不同產品的不同部位上，對標準件機械性能、表面品質、精度、結構、操作性、電性能等要求也都不同。

2 標準件的功能

標準件在線束系統使用過程中，通常連接兩種及以上零部件，起到固定、電流傳輸、靜電引導等作用，可實現：①裝配簡單；②拆卸方便；③效率高，利于維修；④可以增加預緊力，防止緊固件松動。標準件就像一被拉緊的彈簧一樣，當彈簧沒有超過其屈服點時，它可以有效地對緊固件提供張力，但當彈簧被過度拉伸而無法恢復到原來的長度時，彈簧將會失效而無法起到預緊作用。當彈簧被過度拉伸時，便會超過其屈服點，此時彈簧將會失效。彈簧便失去了其原有的拉力，金屬螺紋連接時，外螺紋件應是裝配過程中最先失效部分。標準件工作示意如圖1所示。

圖1 標準件工作示意圖

屏幕截圖 2021-11-08 110618.png

3 標準件的失效

標準件連接的實質是通過軸向力使被連接件保持在一起，螺栓的松動是螺栓擰緊后軸向力的衰減。對于旋轉松動采用適當?shù)姆浪杉夹g(shù)和止動裝置是有效的，而這些對非旋轉松動是無效的。

4 標準件的選用

4.1 規格

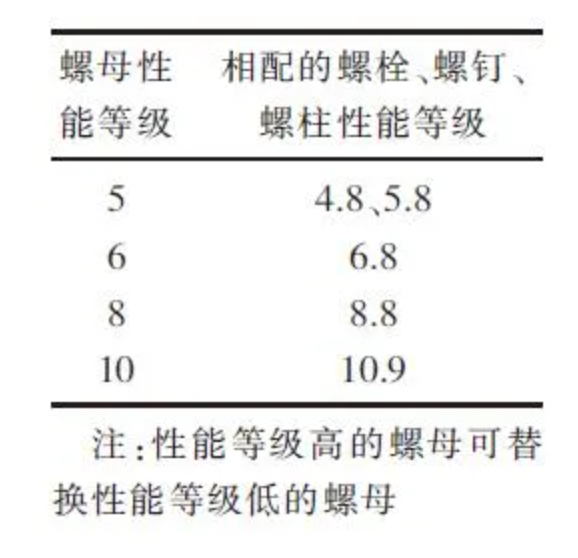

當螺栓、螺釘和螺柱與螺母配合時，一般螺母性能等級需與螺栓、螺釘和螺柱同級或高于螺栓、螺釘和螺柱等級。例如10級螺母可以配用10.9級和8.8級螺栓，8級螺母不應配用10.9級螺栓。螺栓性能標準GB/T 3098.1；螺母性能標準GB/T 3098.2。標準件性能等級匹配見表1。

表1 標準件性能等級匹配表

屏幕截圖 2021-11-08 110640.png

4.2 裝配余量

當與螺母連接時，應保證在與螺母相匹配后，螺栓螺釘或螺柱末端超出螺母端面至少2個螺距額長度；當擰入盲孔中時，應確保長度不得與盲孔產生干涉；為了使支承面能壓緊被連接零件，螺紋終止線應高出螺孔的端面，或在螺桿的全長上都有螺紋。

4.3 防腐要求

1）選用金屬緊固件時，其表面處理的防腐涂層應沒有任何孔隙、裂紋、損傷或可能損害防腐蝕性及規定外觀的其他缺陷。

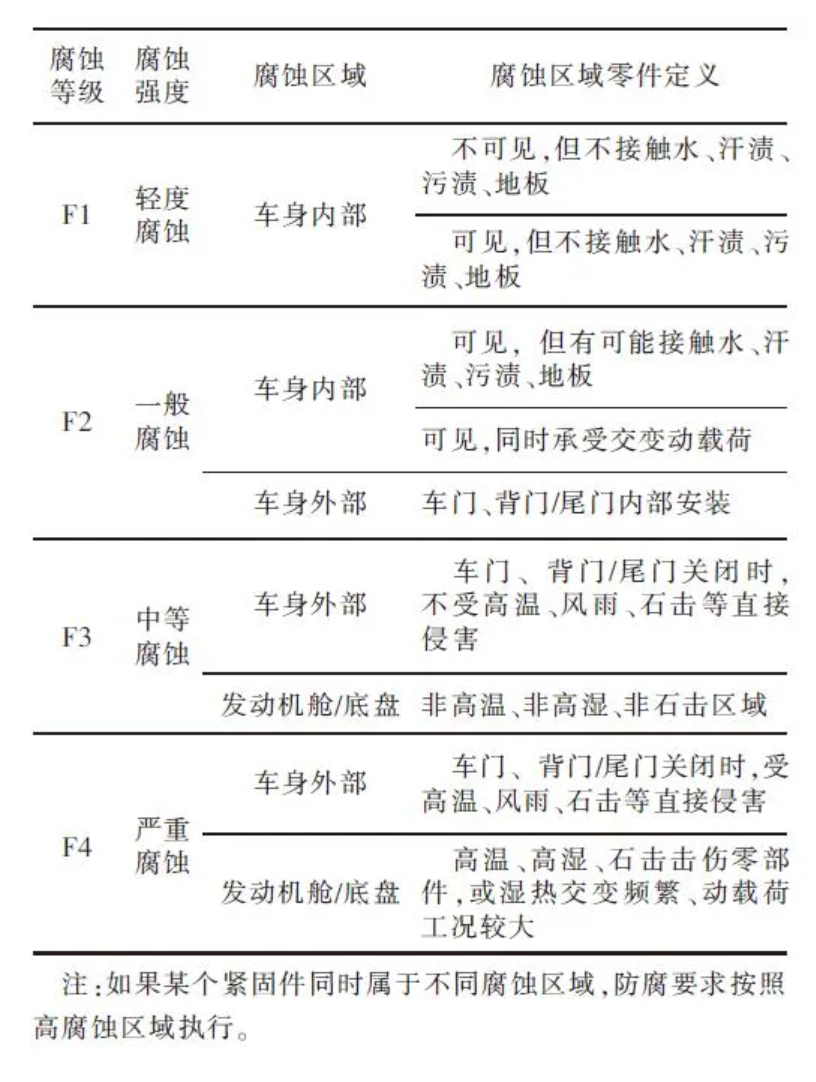

2）根據緊固件的安裝區域，及其所處的腐蝕環境，將緊固件腐蝕等級分為以下幾類，見表2。

表2 整車防腐區域劃分表

屏幕截圖 2021-11-08 110715.png

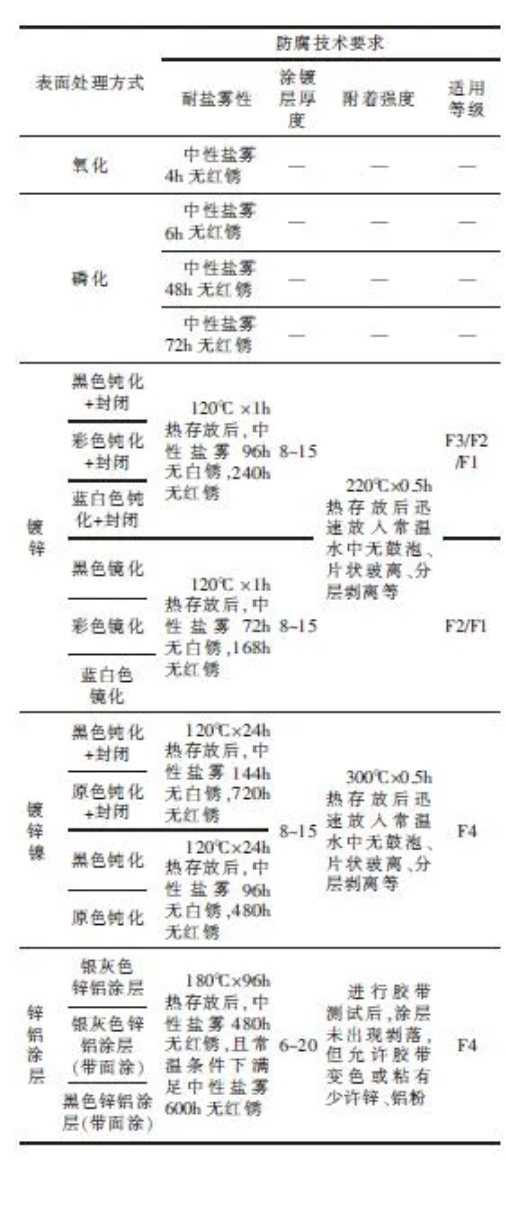

3）?根據開發車型整車防腐等級，以及所處區域腐蝕級別，設計對應表面涂鍍層方式如表3所示。

表3 標準件適用等級表

屏幕截圖 2021-11-08 110742.png

4.4 顏色匹配

對于可視區域標準件，遵循以下原則：①與鋁制件及淺色零件匹配時選用銀色緊固件；②與黑色及深色件匹配時選擇黑色緊固件；③如有多種顏色，緊固件均采用黑色。

5 操作便利性要求

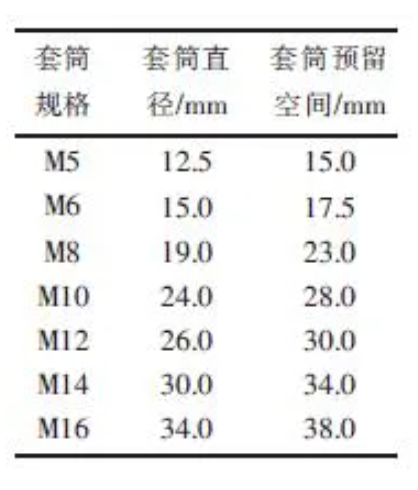

為滿足標準件在整車上裝配的空間及操作便利性，需在數據校核階段預留裝配空間，預留尺寸見表4。

表4 標準件預留尺寸表

屏幕截圖 2021-11-08 110755.png

1）正、負極線連接蓄電池極柱時，工具套筒中心軸線與Z向的角度

6 標準件的應用

6.1 車身區域

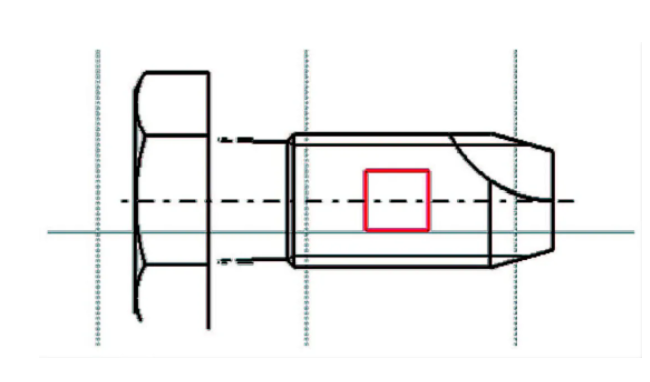

1）車身（含管梁）使用普通焊接螺母，低壓線束搭鐵螺栓必須使用專用的刮漆螺栓；與普通螺栓不同，增加側面壓痕用于將焊接螺母孔內油漆擠割掉。搭鐵螺栓示意如圖2所示。

圖2 搭鐵螺栓示意圖

屏幕截圖 2021-11-08 110816.png

螺栓頭部到刮削壓痕的尺寸一定要在公差鏈的計算下大于板厚+焊接螺母焊接腳與鈑金焊接高度+焊接螺母高度+漆層厚度+搭鐵厚度，才能保證導電性能的可靠性，大眾等歐系車型使用的焊接搭鐵套件及防轉塑料件組合套件，美系車使用的焊接普通螺柱搭鐵等結構，筆者對各種搭鐵方式以相同的標準進行搭鐵壓降測試，試驗結果為各種搭鐵壓降相同，各種搭鐵的電性能是相似的，但每種搭鐵在工藝性和維修性都有它固有的優點與缺點，需根據整車制造工藝進行選擇。

2）對于大電流搭鐵點，推薦使用焊接圓螺母，增加車身與螺母的焊接面積；不推薦使用方型焊接螺母。

3）前艙內/底盤區域等濕區選用防腐等級F4的標準件。

6.2 動力系統區域

發動機、變速器、懸置等鑄件的搭鐵端子，因懸置、發動機、變速器等鑄件，刮漆螺栓對內螺紋造成損傷，拆卸十余次，內螺紋會徹底損壞，這些搭鐵點采用普通螺栓即可。電源端子等大電流端子緊固，推薦使用如下3類螺母緊固；大電流端子要求有鎖緊功能，優先選用全金屬鎖緊螺母；全金屬鎖緊螺母拆卸次數不大于5。常拆卸部位，推薦使用承面帶齒鎖緊螺母。小電流端子固定或僅用于鎖緊處，可采用非金屬嵌件鎖緊螺母。

1）有效力矩型結構

此種結構是經二次加工在螺母頂部或螺母對邊中央或螺母對邊頂部，施以若干處的壓置使得螺紋發生軸向或徑向變形，造成裝配時內外螺紋局部出現干涉，通過變形后螺紋與螺栓配合的摩擦力達到防松的目的?；诼菽副旧沓叽缇炔煌冃涡问降玫降姆€(wěn)定性也有所差別，根據鎖緊力矩試驗得到側壓兩邊獲得的鎖緊力矩均勻性最好，鎖緊力矩散差最

小。主要原因是其他形式螺紋牙部變形量大且主要集中在1-3扣牙上，變形不均勻造成的鎖緊力矩不均勻。

2）非金屬嵌件鎖緊螺母

此種結構就是螺母嵌入尼龍圈，尼龍圈小徑介于螺母有效徑與小徑之間。螺栓的螺紋對尼龍圈擠壓，使得尼龍圈變形，安裝完畢后，尼龍和螺紋完全是擠壓接觸，被擠壓的尼龍對螺栓產生一個很大的回彈力，增大了摩擦力，使螺栓不易松動。

該結構是靠尼龍圈與螺栓螺紋摩擦產生阻力矩，其優點是抗震性能好、不會破壞螺栓螺紋表面的鍍層，均勻性較好；缺點是受鎖緊墊圈非金屬尼龍材料的特性耐熱、耐寒、耐濕性能差。

3）承面帶齒結構

此種結構是在螺母的支承面制成帶有傾斜角度的花齒，防松原理是螺母支承面花齒傾斜角度，螺母旋緊時，類似棘輪機構，壓入接觸面，當給予一定預緊力時，防止逆向移動，螺母就不易松脫。其優點是制造成本低；缺點是抗震性能差，有預緊力時才有防松效果，且會嵌入接觸面，部分場合不允許，如外觀、表面保護。

變速器負極線、蓄電池負極線在車身上固定，要求使用單個M8或兩個M6螺栓固定，不得使用單個M6螺栓固定。

6.3 燃油系統區域

在燃油輸送過程中或燃油加注中會有電荷移動導致靜電產生，需要保證燃油濾清器、加油管與車身本體有效搭鐵連接；油箱的搭鐵線，如采用螺栓固定，需使用專用的刮漆螺栓。

6.4 線束支架類

如熔斷絲盒底座或掛角，塑料護板類需使用緊固件安裝，建議使用大平墊螺栓或螺母，避免塑料件開裂，如因布置位置無法使用需帶金屬嵌件解決。

6.5 非金屬標準件

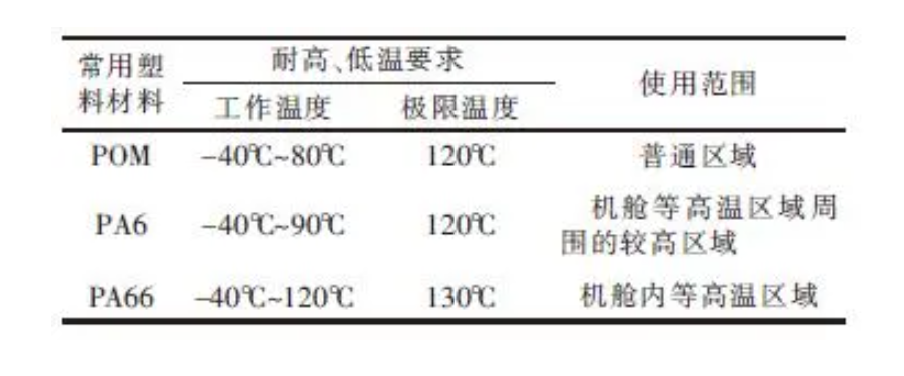

塑料標準件在選用時，要注意高、低溫要求，不同材料耐高低溫存在差異，如表5所示。

表5 標準件使用區域表

屏幕截圖 2021-11-08 110833.png
