一，引言

純電動汽車正代表著一場真正的汽車制造革命，不同于傳統的燃油車，電動汽車采用了幾乎沒有任何聲音的傳動動力，同時享受著快速的加速；傳統的汽車制造商必須要逐步適應這種不同尋常的動力系統，例如 大功率的電池組，逆變，以及電機電控等，伴隨著這個動力系統的發展，“雙高” -高電壓和高電流 正在被廣泛的引入汽車，也使得高壓電纜作為連接被使用在必要的動力系統之間，由于組裝和售后等原因，harness和接頭是必須可維護的；下圖給了一個典型的EV連接方案，本文將討論這些連接的的接頭的類型和要求，并給出了用于簡化高壓安全連接的設計方案。

通過在所有高壓動力連接中使用相同部件的高壓連接器（HVC)系列，可以實現高壓線束的簡化工作，這種適用的連接必須具有成本效益，并且需要滿足不同的高壓部件和相關的高壓安全要求，而成本效益只能通過一個整體的概念來實現，比如2芯和3芯的直角和彎角的版本，2種連接器盡量需要保持大量相同共用的部件，同時需要考慮高壓的安全要求，一般高壓的安全要求大致如下：

• 不容易老化的接觸技術

• 先導觸點，用于自動關閉系統（HVIL)

• 連接器分離時間要求>3s或5s的時間

• 低電磁輻射

• 可接受的附著力和分離力連接器

• 斷開時IP2B

• 以及重要的技術條件，如：

• ?對振動的魯棒性

• 耐化學性

• 耐受不同的溫度和氣候效應

注：小編理解，作者在這個地方想強調的是高壓連接器的設計應該從系統級考慮，在滿足動力系列連接的方案的要求同時，彼此連接器之間盡量最大化的共零件設計，來降低成本，同時需要兼顧滿足不同的高壓部件對高壓安全的要求，這是一種從R&D角度的cost down的思路；整車的趨勢都在“模塊化”，作者在這個地方想強調的是，HVC的設計也可以是模塊化的思路，這種思路如果發散開來，你甚至可以結合整車的高壓方案和安全要求設計很多的零件，把這些零件進行不同的組合能夠適應不同的高壓模塊，作者在下文中也表達了這個設計思路；甚至可以考慮把高壓和低壓也進行模塊整合，這個地方從小編的經驗來看，如果能夠做到的企業的確會大幅度的降本，當然這個至少是HVC生產企業的第3代的產品RM迭代了，因為考慮的因素比較多；但是這種方式很講究“火候和拿捏”搞不好你的產品就會很笨重，這個和整車的輕量化、小型化又相悖，會得不償失。

在項目過程中，在整個連接器版本中保持相同部件的數量很難

圖2說明了螺釘固定的開發版本，例如，例如，只有一種類型的中心螺釘用于固定2Pin和3 pin連接器以及直頭和彎頭，如果可能，讓螺釘集中在每個連接器的中間，先導接觸室-HVIL（深灰色部分，中心螺釘左側）位于殼體的單獨圓頂中，其在在所有連接器中位置也是相同的。

附加時間可以最小化，分離時間設置為至少3至5秒，?因此，分離連接器需要比連接更長的時間。這允許整個系統控制在誤操作的情況下下高壓電，該功能是通過設計鋁外殼和帶搖臂來實現的，這是線端連接器的一部分，搖臂與鋁殼中的開口嚙合。?必須推動搖臂以完全釋放連接器外殼。?如圖所示。?在所有的外殼版本中，搖臂也是相同的。?完全脫離過程分兩步進行。

附加時間可以最小化，分離時間設置為至少3至5秒。?因此，分離連接器需要比連接更長的時間。?這允許整個系統控制在誤用的情況下泄放電高壓電路的功率電路。?該功能是通過設計鋁外殼和搖臂之間的接合連接機構來實現的，這是外殼連接器的一部分。搖臂與鋁殼中的開口嚙合。?必須推動搖臂以完全釋放連接器外殼。?如圖所示，在所有的外殼版本中，搖臂也是相同的。?而完全脫離過程分兩步進行。

• 第一步：用中心螺釘將連接器殼體抬起8mm。為此，螺釘無法快速卡入殼體。先導觸點在4mm后斷開，而主觸點保持重疊。只有在第一步分離結束時，搖臂處于可將其推到一邊的位置。





• 第二步：可以推動搖臂，連接器完全分離。

分離過程的所有功能元件和過程本身對于所有連接器版本都是相同的，甚至對于帶有杠桿固定的外殼也是如此。

?圖2，模塊化連接器設計與相同的零件方法

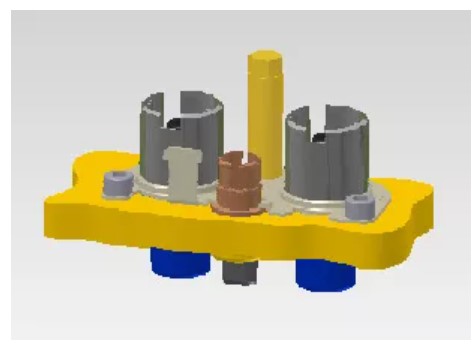

板端連接包括安裝在電池和逆變外殼中的部件，板端連接器的一部分包含 male HV contact bolts and the male pilot contacts,圖3顯示了不帶電纜的板端連接器，用戶設備外殼用黃色平面表示，板端連接器的所有部件直接集成到外殼的壁厚中；因此，外殼必須有一定的厚度，并能承受特定的機械處理，直接集成的主要優點是安裝空間最小化、密封面的遺漏和裝配過程中預先組裝的male contact pins，參見第5章；

圖3 帶用戶安裝板端連接器，無電纜版（直頭和彎頭通用版）

導向銷（黃色）在插合過程中作用是引導連接器外殼垂直方向，防止female contact過度插入。集成系統設計方法，在所有連接器版本的相同部件的基礎上，可以共用直頭和彎頭。?因此，客戶在不同車輛的安裝空間方面具有更大的靈活性。用棕色表示的是屏蔽電流接觸。?這種低電阻接觸提供了電纜連接器的鋁外殼與設備外殼之間的連接。

綜合高壓安全旨在結合車輛監控系統的標準電氣故障檢測機制工作?？赡苁〉氖牵?br style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">

• ?在系統操作過程中未經授權分離電纜連接器，

• ?由于機械疲勞、漏水問題或泄漏電流而失去絕緣，

• 在分離連接的情況下接觸高壓元件

因此，車輛安全監控系統包括絕緣監視器和所有可移動大功率部件之間的先導信號線（HVIL線）。絕緣監測儀持續測量和評估高壓相位與系統接地之間的電阻。在新的條件下，單獨的系統組件通常具有超過100Mohm的絕緣水平。這個值可以隨著連接器內部溫度和濕度的增加而降低到幾個k歐姆。所提出的高壓連接器不需要在高壓相位之間進行泄漏電流檢測，因為每個高壓路徑都位于自己的腔內。在所述連接器中不能發生相到相短路或泄漏問題。這對車輛安全理念做出了強有力的貢獻。

在先導接觸的幫助下，監控系統可以檢測到連接器的任何未經授權的脫離以便防止有人試圖在系統運行時分離電纜連接器，這一點尤為重要。在操作過程中打開連接器會導致電弧，從而對生命和材料造成危險。先導連接器包括公端和母端信號觸點。導頻觸點的斷開向監控系統表明連接器是打開的。重要的是，導頻觸點的斷開發生在主高功率觸點仍然連接的情況下，導頻觸點與主觸點之間的斷開時間足夠長，以便功率電路放電。因此，該系統配備了搖臂，將分離時間延長到3至5s以上。完整的剝離過程如圖所示。第2章11節。

注：小編理解，作者想表達，每個PIN是單獨設計的，彼此不存在關聯，同時整體采用了共用零件的集成思路，所以絕緣會比較可靠；

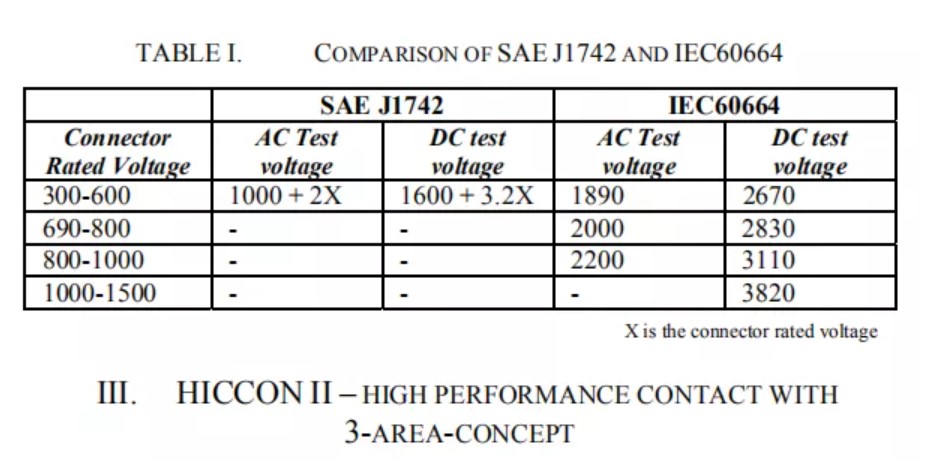

高壓連接器通常是根據成本、載流量、尺寸、IP類和安全功能等標準選擇的。在具有高標稱工作電壓或高電壓的系統中，絕緣中斷的風險在會上升。最高水平的絕緣故障將導致車輛停止，在任何情況下都必須避免。表一中SAEJ1742或LV215中所述的非汽車法規，如IEC60664和最新測試要求的比較表明，汽車行業已經定義了更高的要求。IEC60664規定了低電位電壓應用的絕緣準則。通常，低電位電壓定義為直流電壓高達1500VDC和1000VAC。IEC60664定義了空氣、泄漏電壓和固體絕緣中的火花距離，以保證設備在相關環境條件下的安全運行。SAEJ1742將電壓試驗與初步老化試驗相結合。測試持續時間固定為1分鐘。HICCON II連接器用3.3k VAC測試，允許在額定電壓甚至高于1000V的系統中使用

注：對于絕緣要求，按照標準相關要求進行設計即可

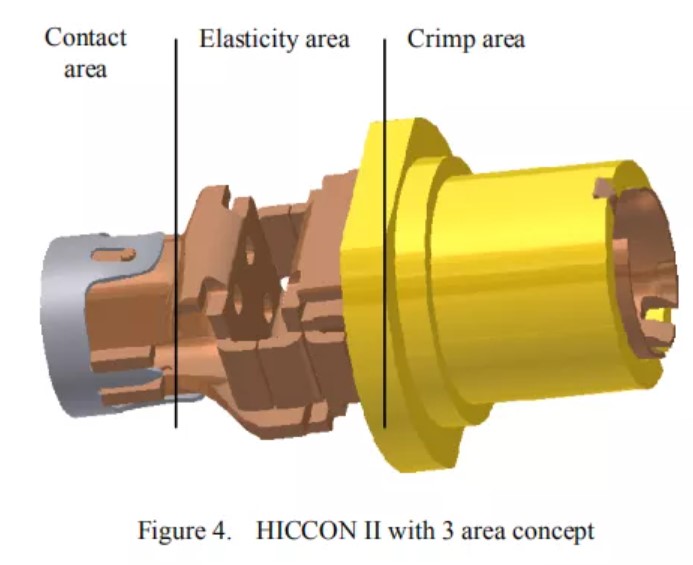

?HICCON II接觸是專門為汽車應用開發的。接觸的特點是尺寸小，強度高，電流容量大。接觸可分為三個功能區，如圖4所示?（三區概念）。結合8毫米接觸銷，接觸區域形成4條平行定向接觸線，每條約7毫米長。在壓接區域，觸點用特殊的六角形壓接連接到導體子上。壓接套筒的外套（金色）是應變緩解的一部分，并夾緊在外殼內。為了保證所有4條接觸線的穩定接觸而開發了彈性連接機構。特殊形成的鈑金板等于接觸元件的位置公差和接觸螺栓在板端連接器內的可能傾角。三區域概念的最重要特征是接觸函數和彈性函數的面積劃分。這些功能是連續連接的，從公母端電流轉換的實際點處于由外部彈簧固定的位置。產生的熱量可以均勻地流向接觸的兩側

注：這個地方客戶自己設計了一套核心連接接觸系統，包含了接觸區域、彈性區域、壓接區域，略顯復雜，但是其彈性區域的結構設計還是比較有意思；這個地方，小編后面單獨拿一篇文章寫寫目前比較熱門的特斯拉的大功率充電的contact system是怎么設計的，其實在小編看來，這個地方不一定要追求過于復雜的設計，產品在不同工況下最大程度的穩定性是最為重要的；

A. 溫升

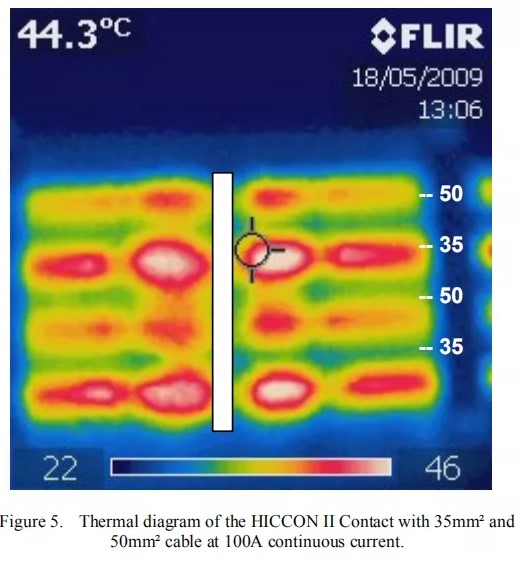

借助接觸系統的熱分析，可視化了HICCONII觸點的優良電流容量。?圖 5顯示了4個HICCON II觸點串聯的熱照片。所有接觸元件都在沒有外殼、室溫和無強制氣流的情況下進行了測試。兩個觸點壓接35mm2電纜，兩個觸點壓接50mm2電纜。觸點被涂成黑色，以避免由于金屬反射而產生虛假測量。白色矩形覆蓋接觸區域，

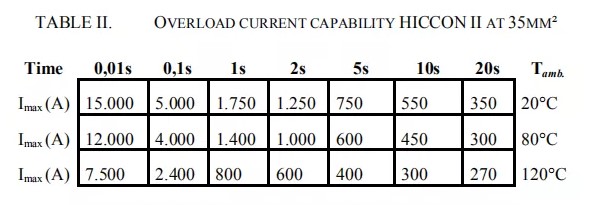

圖5中的照片是在恒定熱條件和150A負載電流下取得。接觸區左側和右側的接觸達到相同溫度約46°C。假設觸點具有相同的溫度。在此測量的同時，測量了電纜編織的溫度在52°C。這意味著接觸的行為與電纜相同或優于電纜，這是一個比較好的結果。換句話說，在測試條件下，接觸部位不是當前路徑中的最弱點。因此，接觸也顯示出良好的彈性連接的設計，如表二所示。幾個瞬間1000A的短高電流不會破壞接觸。這種行為在一次無意的測試中得到了證實，其中逆變器短路并在內部熔化，但HICCONII接觸仍未損壞

B. 降偶（Derating）

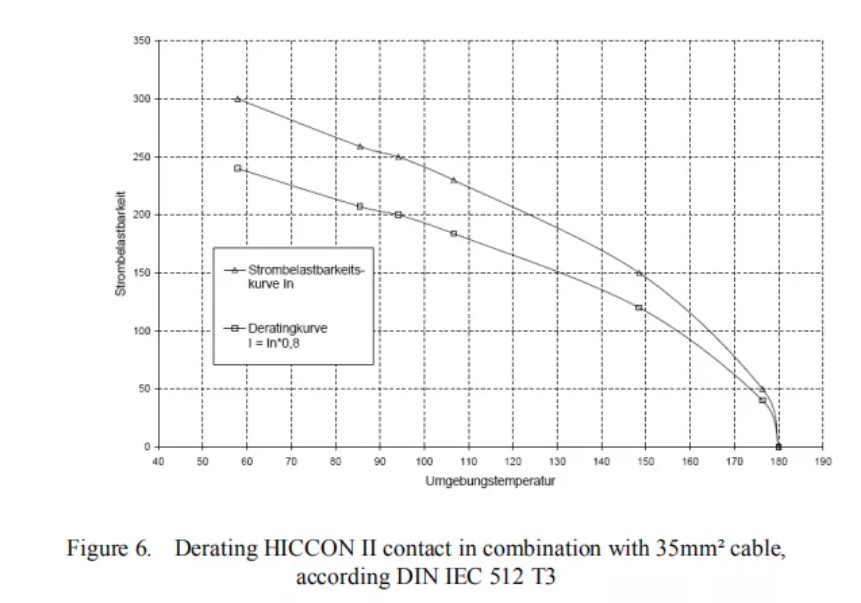

通常，觸點的當前容量以減縮曲線的形式可視化。一條衰減曲線顯示了在不同環境溫度下相對于預先定義的最高工作溫度的可能電流負荷。?圖6 顯示了HICCON II接觸的減縮曲線，沒有強制空氣流動，最高溫度為180°C，并連接到35mm2柔性電纜。在測量過程中，應用不同的電流水平，并注意到接觸在每個水平的溫度。在180°C環境溫度下，電流必須為0，因為不允許通過電流流進行額外的加熱。在DINIEC512T3中描述了降低測量的過程。

?在大量的試驗中，本文重點研究了振動試驗。?關于電磁兼容阻尼測試以及各種水密性測試或接觸測試本文作者沒有提及，暫不提及；

A. 振動測試:

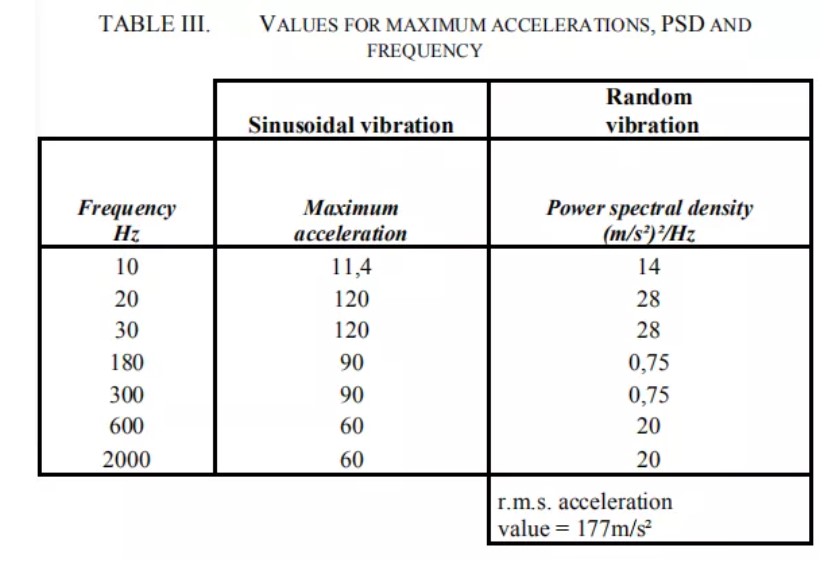

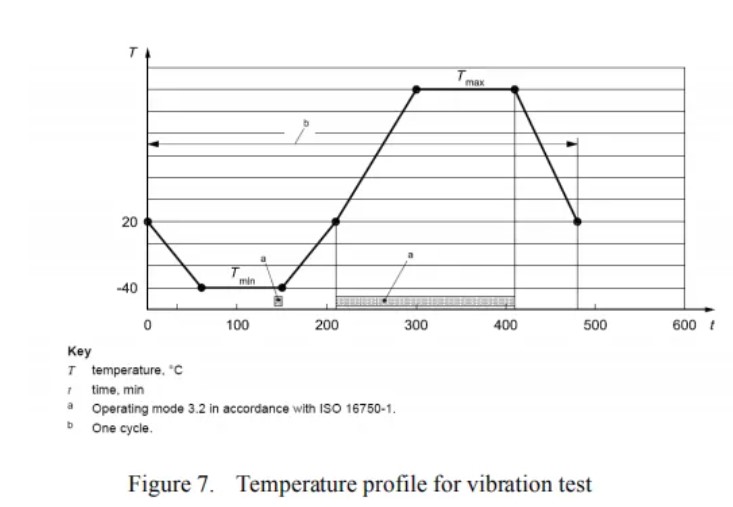

根據ISO16750的振動測試考慮了不同水平的振動嚴重程度的車載電氣和電子設備取決于特定的安裝位置。振動試驗的目的是避免現場疲勞引起的故障和斷裂。此外，在振動應力下，測試裝置受到圖7的溫度循環。將Tmax設置為140°C，連續施加150A的電負載。試驗是根據第4.1.2.6節試驗VI-商用車輛、發動機、變速箱-進行的，每個方向的持續時間為94h。正弦和隨機振動的最大值列于表三。

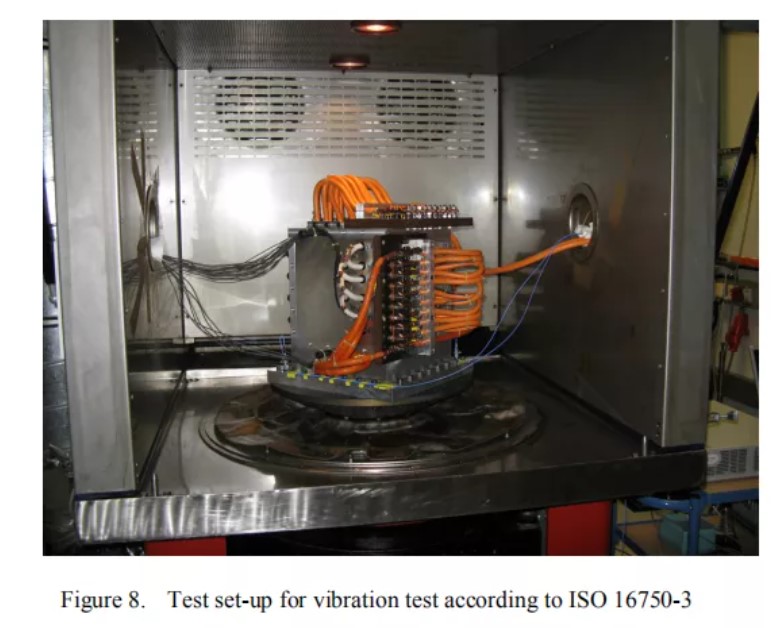

9個連接器安裝在一個盒子里，見圖 8和圖9. 電纜從連接器端固定18厘米。板端連接器直接集成到方形框的殼體中，如第2.1章所述。對測試裝置的每個平面施加94h的測試持續時間。正弦和隨機振動的最大值列于表三

B. 測試結果：

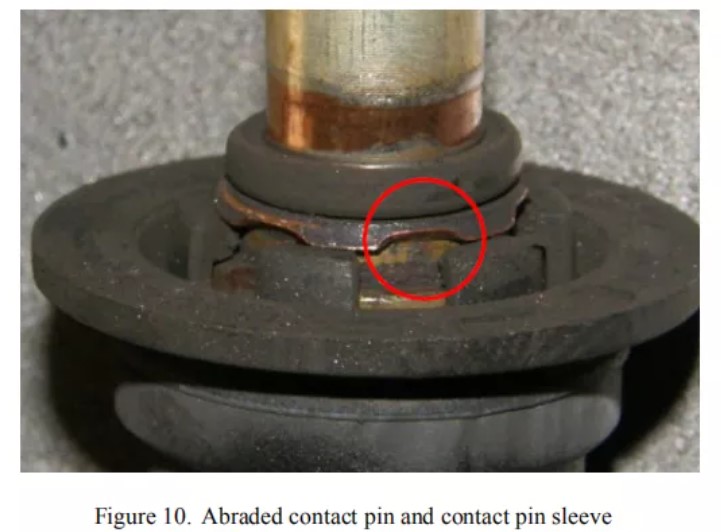

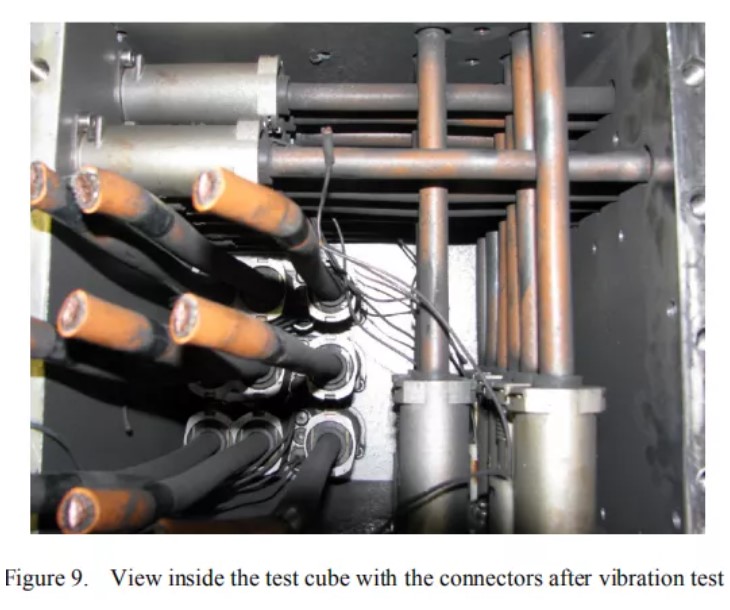

連接器外殼未損壞，中心螺釘?shù)姆蛛x扭矩與初始緊固扭矩相同。外殼無裂紋或斷裂。所有內表面的黑色沉淀如圖所示。9是磨損造成的。在一個平面上振動94h后，所有連接器都進行了測試。在第二個平面的下一個測試階段，出現了第一個問題。接觸銷固定開始失效，如圖10所示。通常夾緊接觸銷的6個托架被強烈磨損。銅接觸螺栓的槽也被磨壞了。因此，接觸銷沒有軸向固定，導致其他部件的進一步斷裂-50-35-50-35。然而，27個電觸點中的三個仍然在運行，在3x94小時的完整測試中。

據檢測項目合作方說，?整體測試結果是不錯的，因為在第一步中沒有其他更高的電壓連接器達到如此好的測試結果，?同時接觸件和塑料零件已經被修改，以進一步改進產品。

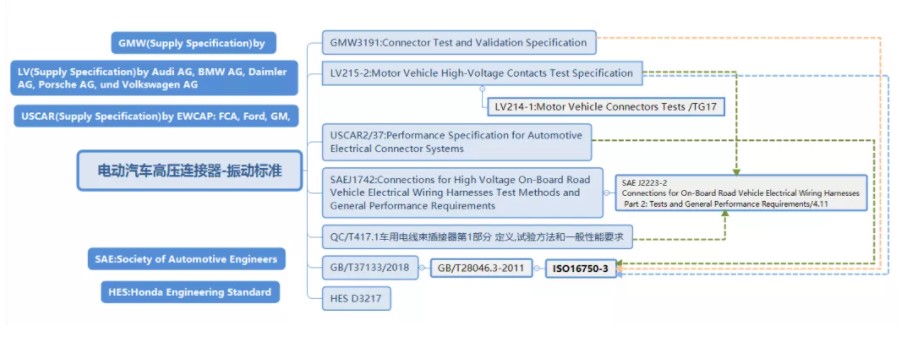

注：這個地方文章的作者單獨拿出振動來詳細描述了一下，關于振動我在之前的文章里有單獨也寫過，感興趣的同學可以自己去看看新能源汽車高壓連接器的振動闡述，之前也提及過，關于振動相關的標準主要分2個大類別，國際標準和區域標準，一般的思路是結合這2個系列一起根據實際的應用位置來測試。

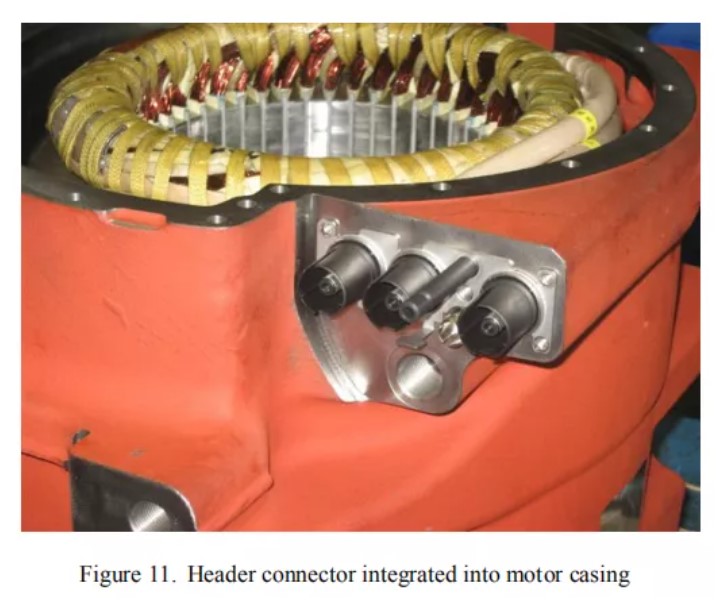

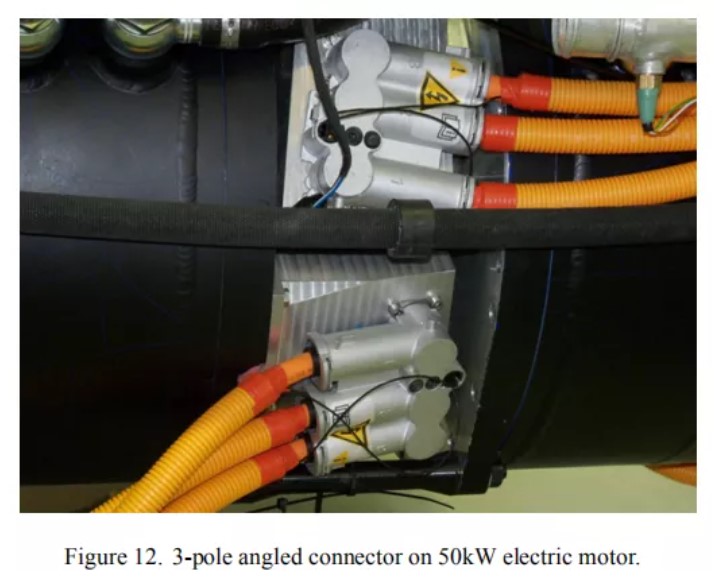

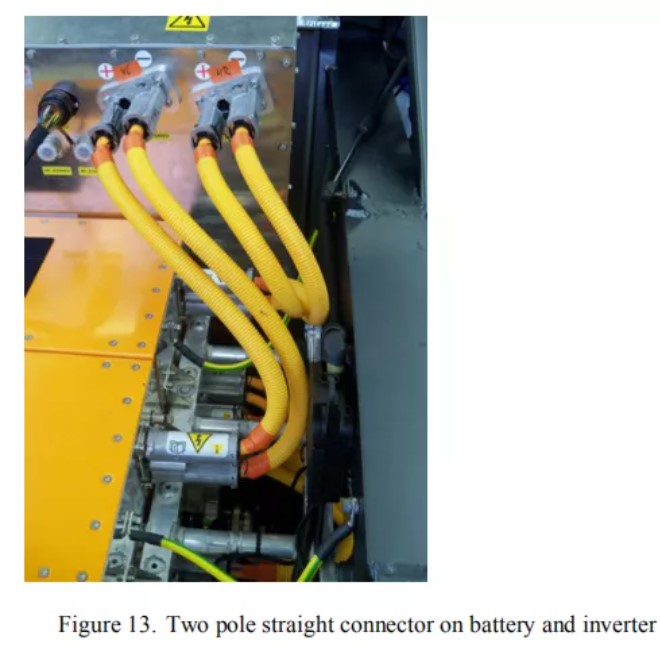

圖11和13 ?還說明了兩種不同的設計-IN方法。圖11顯示了一個集成良好的板端連接器，所有組件直接安裝在用戶設備的外殼中，而圖12顯示安裝在鋁適配板上的連接器。如果設計-IN是在系統設計的早期階段完成的，并且有可能適應房屋建筑，那么這樣的附加組件組件。
