聊聊FPC在汽車上的應用（二）

來源：線束世界?作者：線束世界-Jimmy?2021-12-06 11:59

復雜又繁瑣的汽車線束系統

智能汽車時代，給了我們無限的可能，就像智能手機時代未到來之前，誰也沒敢想過，智能手機給我們帶來的一切，而智能汽車時代正在慢慢證明這一路徑是多么的正確，比較有意思的是，電池技術、攝像頭技術、系統...? 汽車正在悄無聲息的走著手機曾經走過的路

當然這個里面也包括線束，雖然我不曾知道最早的手機電子器件的連接通過何種方式，但是可以肯定大概率是線束系統，但是我們今天再拆開手機看，其實線束非常少，更多的是被FFC(Flexible Flat Cable) FPC(Flexible Printed Circuit)給取代了

同樣，我們相信不久的未來，汽車線束時代也會迎來一個變革，無論是從成本、重量等各方面這都是一種趨勢，F(xiàn)PC的技術從1950年就首次推出了，技術層面并不是一個新技術，在汽車上使用FPC技術，會像其它傳統技術跨界到汽車上一樣順暢，殺死傳統的永遠不是同行業，傳統汽車的線束系統復雜又凌亂，多接口給車輛電子系統帶來復雜高昂的成本，智能汽車時代，車輛電腦的算法能力已經遠遠超過目前的連接技術，所以載體的變革只是時間問題，意識到這點的馬斯克?之前就推出新的線束專利技術，該技術更像一種見于線束和FPC之間的產物，目的還是最大化程度的去掉整車復雜的線束，構建更高的電子化系統；

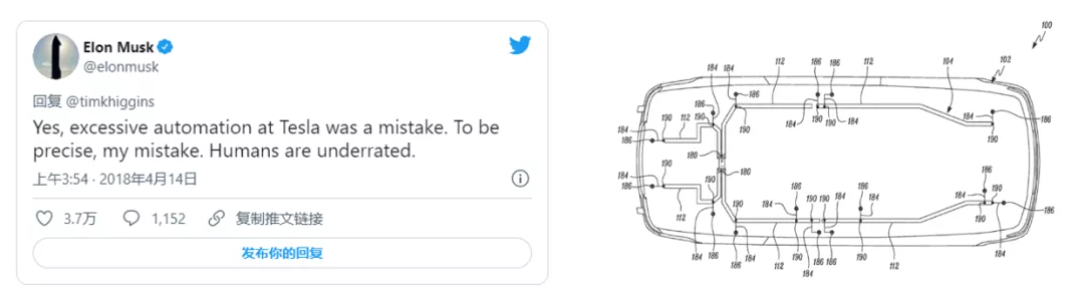

tesla線束專利技術

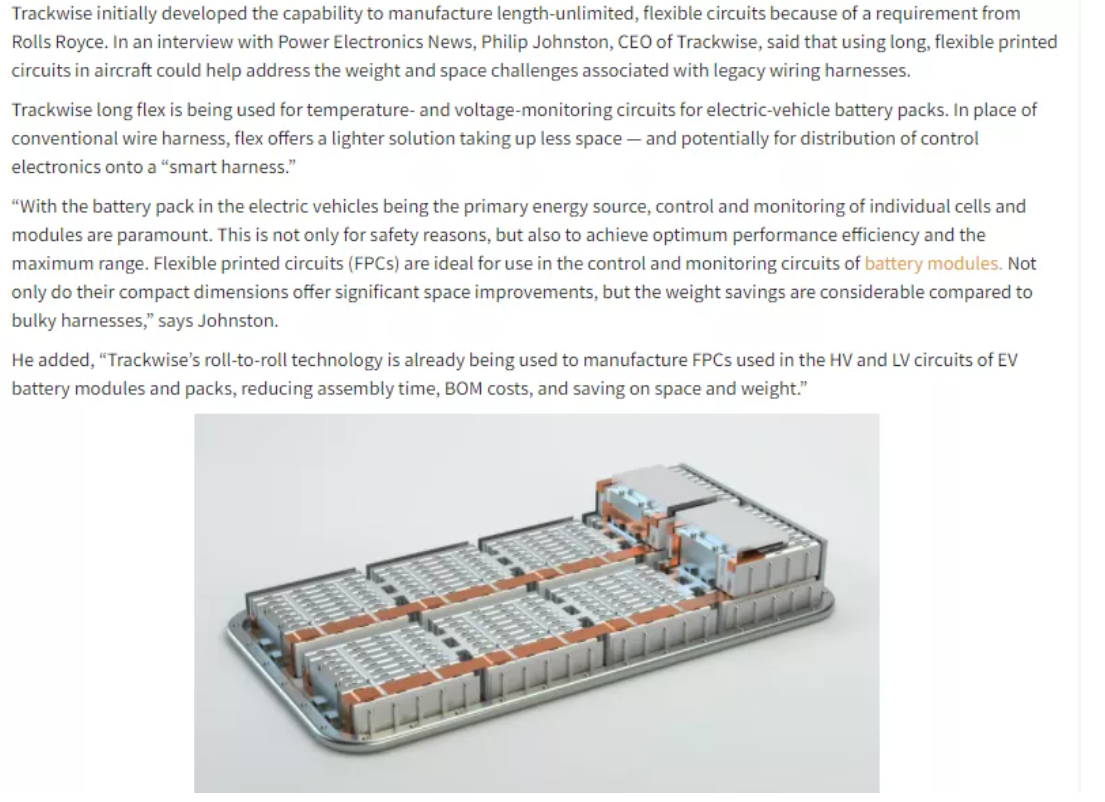

Trackwise將會給勞斯拉斯提供FPC技術

就目前而言，我們看到的FPC在電動汽車上應用最多的還是在電池板塊，畢竟電池技術是先階段困擾整車的最重要的因素之一，怎么樣提高電池技術，降低尺寸、降低成本毫無疑問是最重要的目的,無論是CTP?還是CTC，其實如上篇文章所說，比如CTP電池組節省了一些內部結構元件，提高了電池組體積的利用率，間接提高了系統的能量密度而已，如果固態電池能夠在2025年這個元年實現量產，那電池技術會迎來一個飛速發展

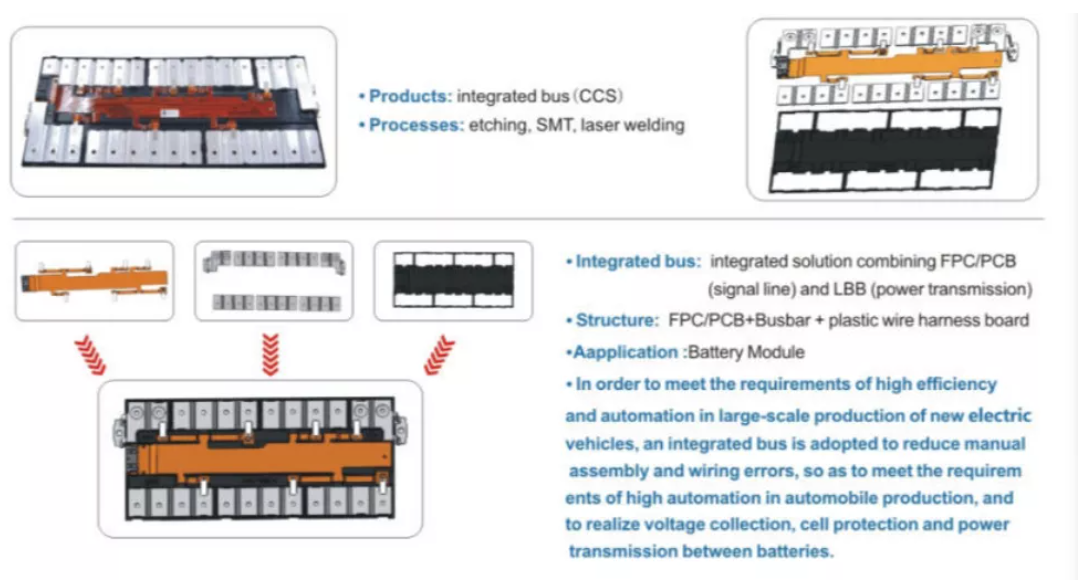

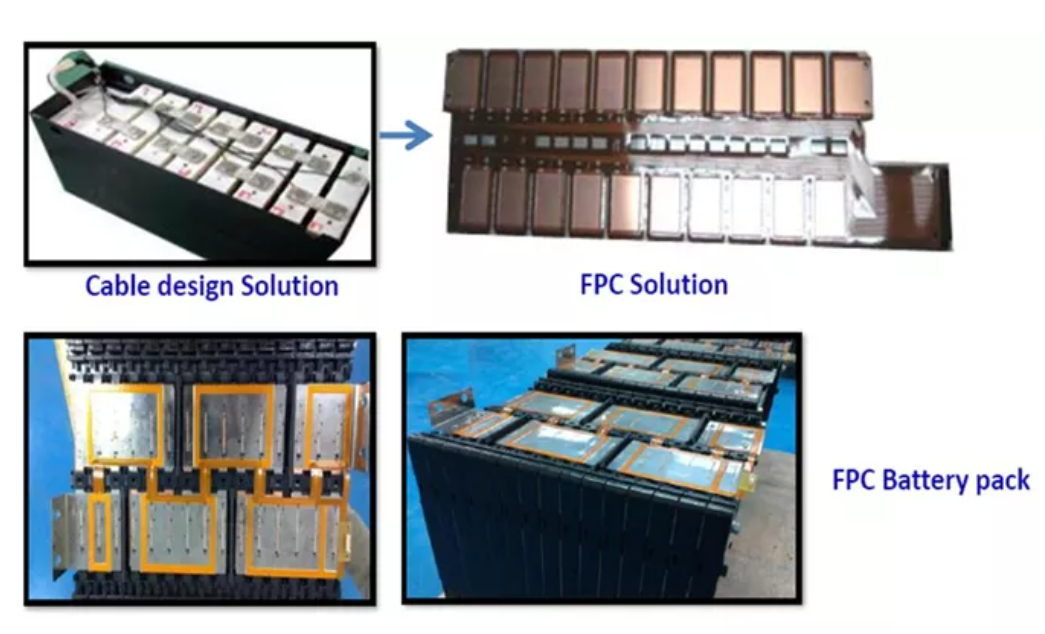

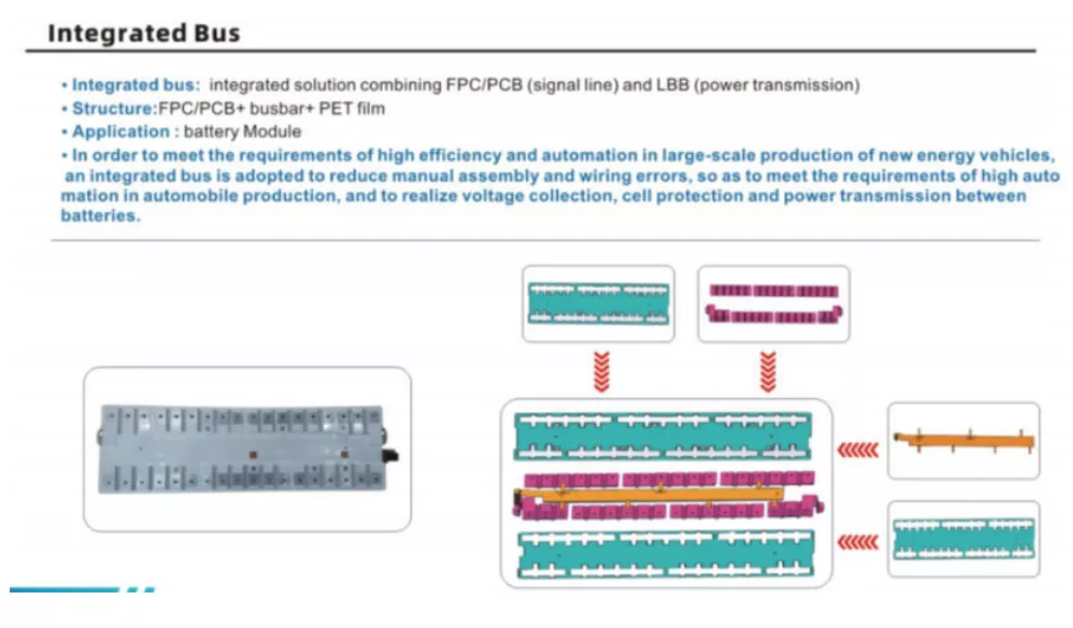

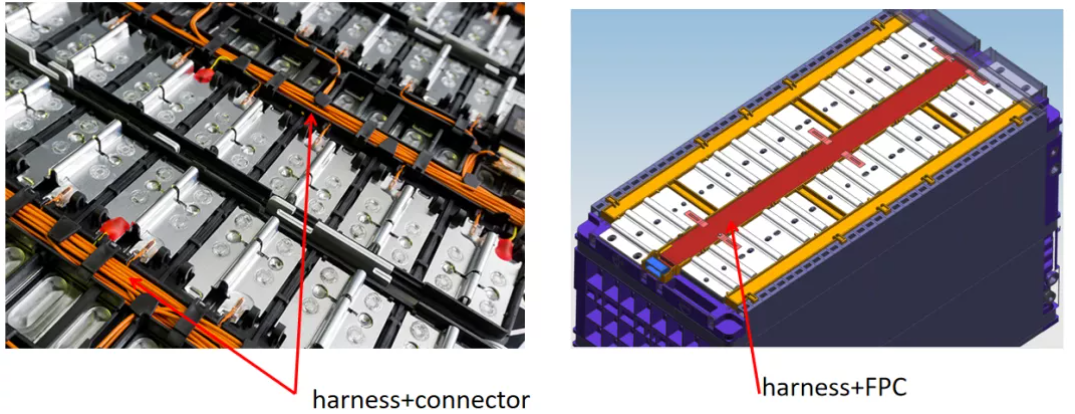

對于動力電池而言，一般是由Pack?-module- cell?構成，動力電池一般是通過BMS來實現控制，多個電芯構成了模組，而模組就需要對電芯的電壓和溫度等實現監控，傳統都是通過模組采樣線束組件來實現，隨著技術的發展，為滿足新型電動汽車大規模生產對高效化、自動化的要求，采用集成總線，減少人工裝配和布線錯誤，滿足汽車生產高度自動化的要求，實現電壓采集、電池保護和電池之間的電力傳輸，目前各家都采用了FPC+Connector?的形式替代了傳統采樣線束組件，而且FPC還可以監控充電過程;
?

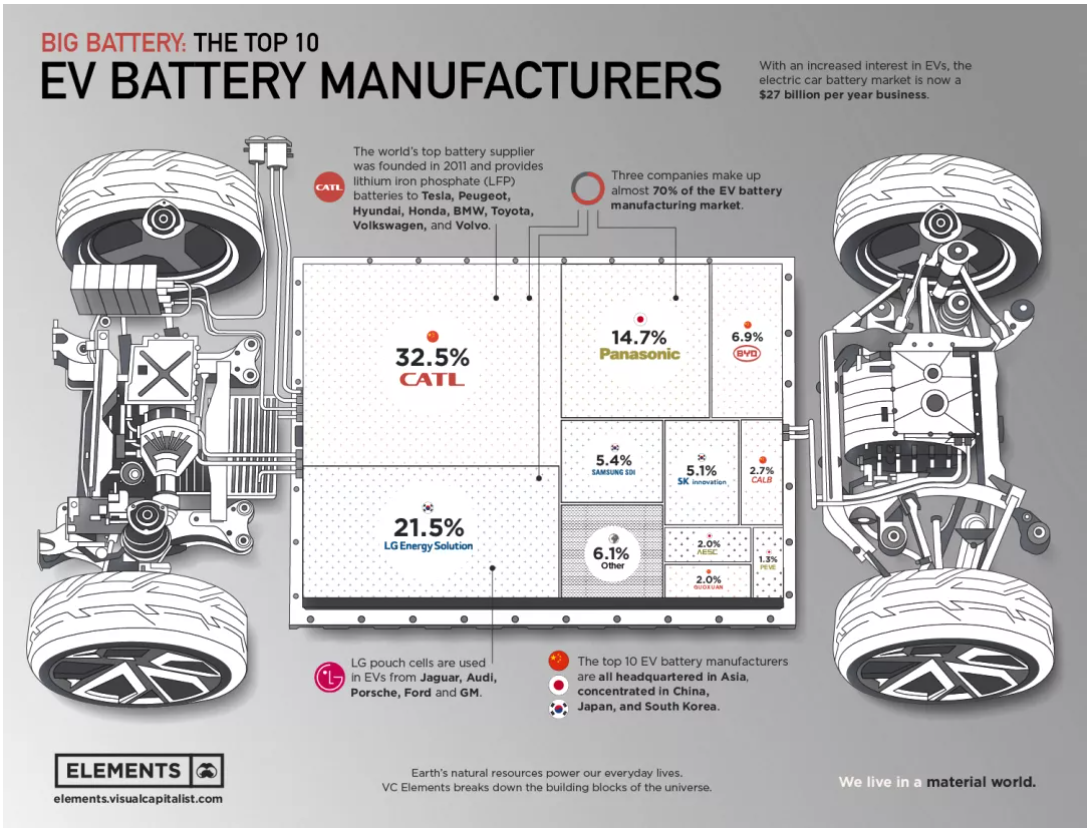

國內目前各家電池廠都有自己的技術方案，活躍的供應商也比較多，?比較知名的比如安捷利、景旺、安費諾、莫仕、恒美、桂翔等?

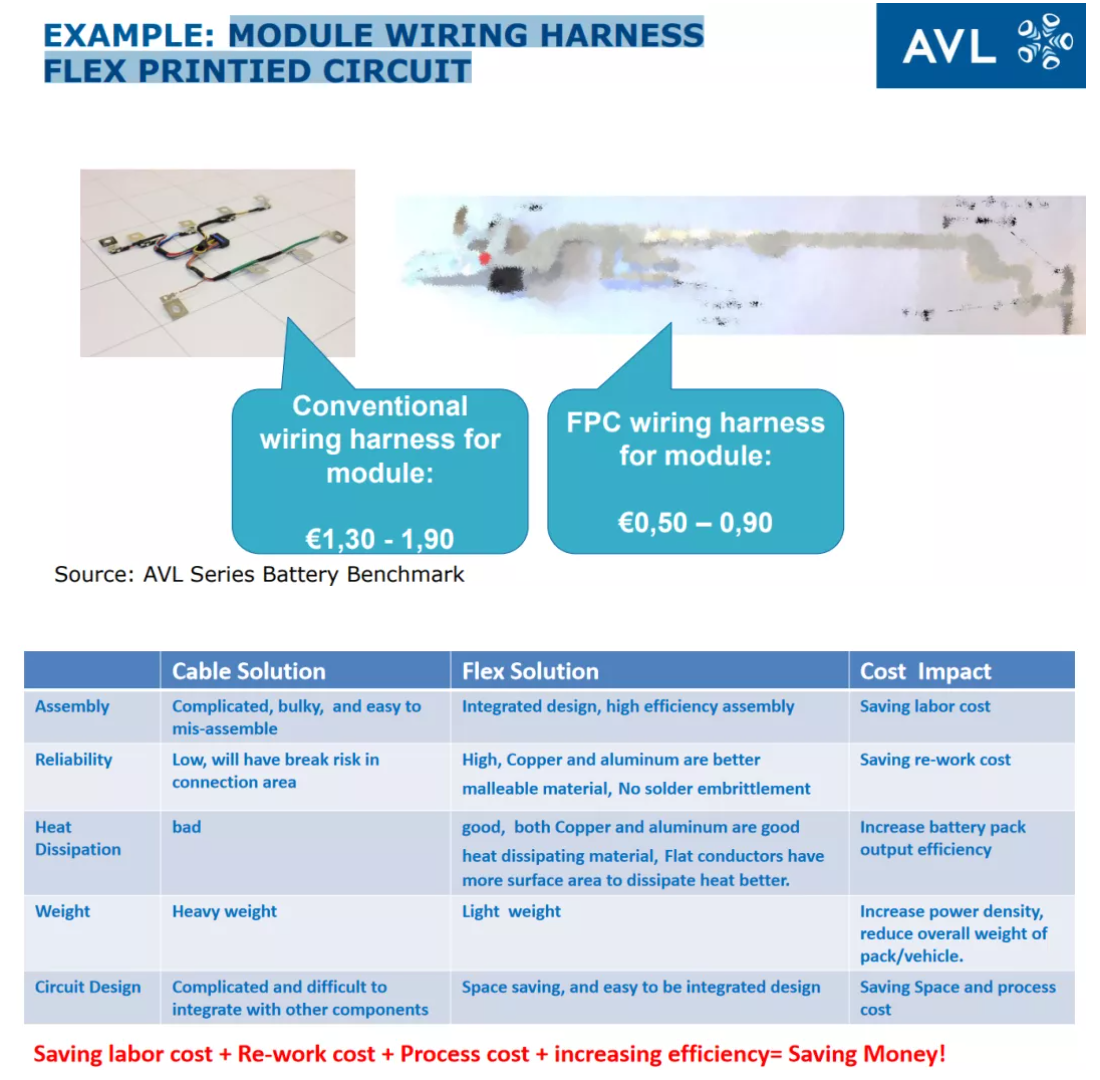

雖然沒有仔細算過傳統模組線束組件和FPC組件相比成本差異幾何，但是從AVL內部分析和安費諾的資料來看，成本還是會下降很多的，但FPC的制造技術如之前的文章所說，還是需要重資產的，并不是一個隨便招幾個人投點錢就能短期獲利的產業；

其實從模組上蓋的角度來看，擁有NTC、FPC技術的廠家會具備一點優勢，如果能對busbar的焊接技術有心得那就更好了，有這3塊技術的廠家，如果綜合成本和穩定性能做的好點，那在國內目前這個狀態下，基本上不愁生意；

connector相對來說獨立性比較強，能做的廠家一大把，同樣結構件也是，能做的公司一堆；NTC可以買現成的、BUSBAR加工廠都能做、FPC和焊接是2個需要成本和經驗的地方，重點是需要關注誰家在這2個方面有優勢；

智能汽車時代，F(xiàn)PC在電池上的大量自動化應用只是時間問題，從長遠看，車輛很多的低壓線束單元都有可能逐步會隨著技術的升級被替代，尤其車輛越來越智能對信號抗干擾要求越來越嚴格的時代；
