帶你了解純電動汽車高壓電氣系統

來源:線束世界?作者:線束世界-Jimmy?2021-12-17 13:24

?引言


純電動汽車是以動力電池為能源,其電氣系統包括高壓電氣系統、低壓電氣系統及 CAN 通訊信息網絡系統。本文粗淺的介紹高壓電氣系統的組成及其發展趨勢。


?

高壓電氣系統的組成

在純電動汽車上,高壓電氣系統主要是負責啟動、行駛、充放電、空調動力等。主要包括電池系統、動力總成、高壓電控系統、充電系統、高壓設備,及其線束系統。

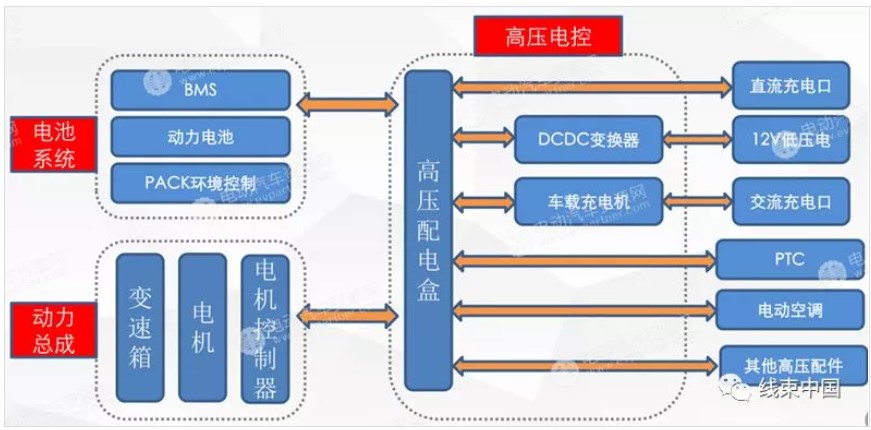

屏幕截圖 2021-12-17 131758.JPG

?



電池系統

動力電池PACK總成:電動汽車的“心臟”,為整車所有系統提供能源。當電量消耗后,也需要給他進行充電。動力電池為高壓直流電,其工作電壓一般為100~400V,輸出電流可達到300A。三元鋰電池是目前的主流。

一般來說,電動汽車動力電池PACK由以下幾個部分構成:動力電池模組,結構系統,電氣系統、熱管理系統,電池管理系統(BMS)。


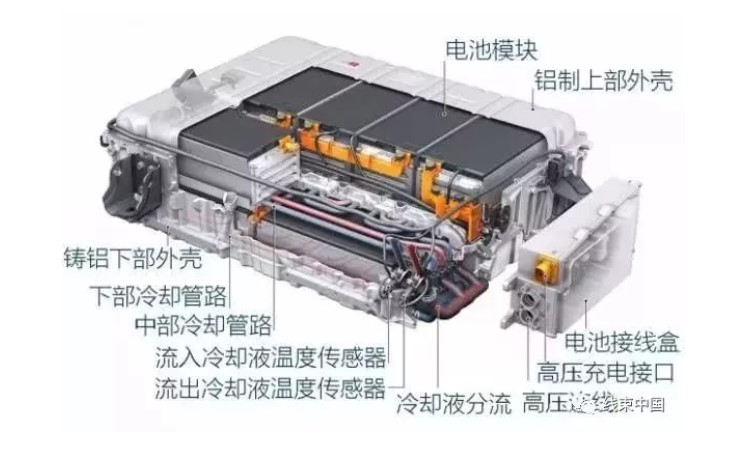

屏幕截圖 2021-12-17 131820.JPG


動力總成

電動汽車的動力總成主要由驅動電機與電機控制器(MCU)共同組成。


電機控制器MCU:將高壓直流電轉為交流電,并與整車控制器及其他模塊進行信號交互,實現對驅動電機的有效控制。


驅動電機:按照電機控制器的指令,將電能轉化為機械能,輸出給車輛的傳動系統。同時,也可以將行駛中產生的機械能(如制動效能),轉化為電能,通過車載充電器輸送給動力電池。當前主流驅動電機是永磁同步電機和三相交流異步電機(特斯拉)。




高壓電控系統

高壓配電盒(PDU):整車高壓電的一個電源分配的裝置,類似于低壓電路系統中的電器保險盒。


屏幕截圖 2021-12-17 131836.JPG

?



維修開關:介于動力電池和PDU之間,當維修動力電池時,使用它可以進行整車高壓電的切斷,確保維修安全,通常也會集成在PDU上。


電壓轉換器(DC/DC):將動力電池的高壓直流電轉化為整車用電器需要的低壓直流電,供給蓄電池,以能夠保持整車用電平衡。


車載充電器(OBC):將交流電轉為直流電的裝置。


受整車布置的影響,越來越多車型趨向于將DC/DC與OBC整合為二合一控制器,甚至將PDU、DC/DC與OBC整合為三合一控制器。




充電系統

快充口:輸入高壓直流電,可以直接通過PDU給動力電池充電。


慢充口:輸入高壓交流電,需要經過OBC進行轉化后,再通過PDU給動力電池充電。




高壓設備

電動汽車上的電動設備主要包括轉向助力系統、制動系統、電動空調和電加熱設備。


轉向助力系統:由變頻驅動器和轉向助力油泵組成,協助車輛轉動方向盤,減輕人駕駛車輛的負擔。


制動系統:由變頻驅動器和電動空壓機組成,給制動系統、懸掛系統提供壓縮空氣,實現制動功能。


電空調壓縮機和PTC加熱器:為了調節車輛內部空間溫度,電動汽車上設置冷暖空調或者空調配PTC加熱??照{(diào)和加熱器是電動汽車上的用電大戶。




線束系統

電動汽車電氣系統上各個部件通過線束相連,既有高壓線束也有低壓線束。


高壓線束是高壓電源傳輸?shù)拿浇?,可以看作是電氣系統的“大動脈血管”,將動力電池系統“心臟”—動力電池的動力不斷輸送到各個需要的部件中。


低壓線束則可以看作電氣系統的“神經網絡”和“毛細血管”,除了滿足傳統燃油汽車線束的功能之外,還負責強電控制單元模塊功能實現。

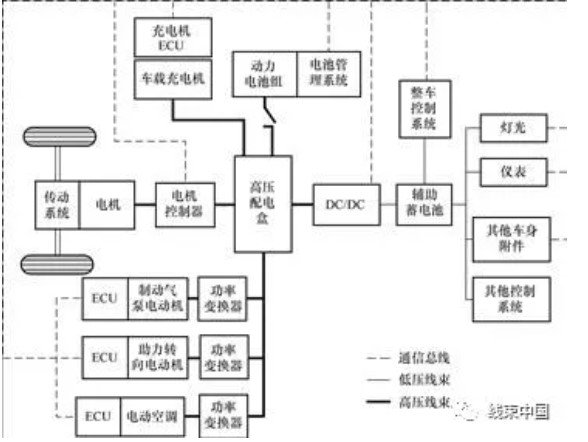

屏幕截圖 2021-12-17 131847.JPG




高壓電氣系統發展趨勢

電動汽車的系統高壓電氣系統正逐漸向著集成化、模塊化發展,逐漸衍生出了電動汽車“三大件”:電池系統、動力總成、高壓電控。

1、高壓電控的集成化

特點:成本降低、空間節省、高壓線束減少、可靠性增強。

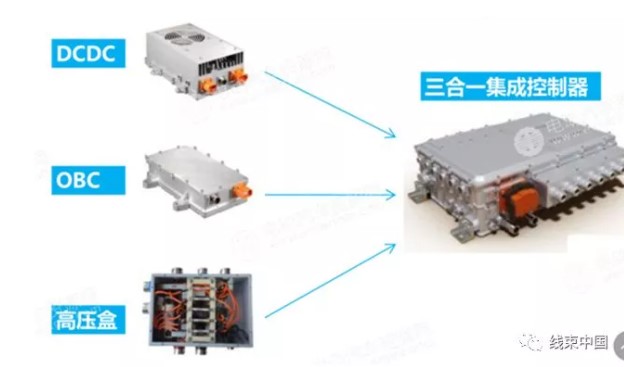

屏幕截圖 2021-12-17 131859.JPG



2、驅動系統的集成化

特點:結構緊湊、可靠性高、成本低、效率高。

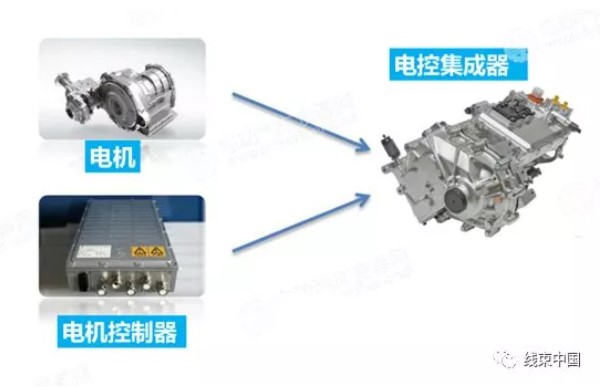

屏幕截圖 2021-12-17 131908.JPG

?

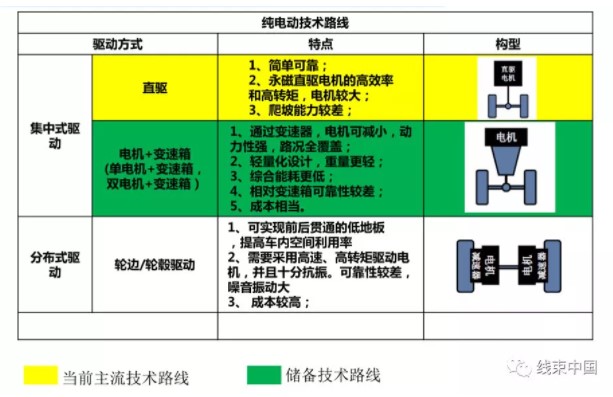

屏幕截圖 2021-12-17 131918.JPG



3、高壓電氣系統總集成

特點:成本降低、集成度高、電效率高、簡化生產工藝。

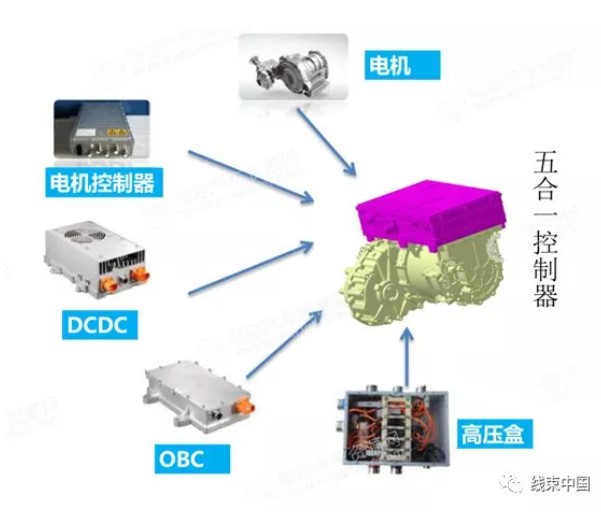

屏幕截圖 2021-12-17 131932.JPG



4、電池系統性能的提升

特點:安全、能量密度提高、功率密度提升、SOC精度提升、循環壽命提升。

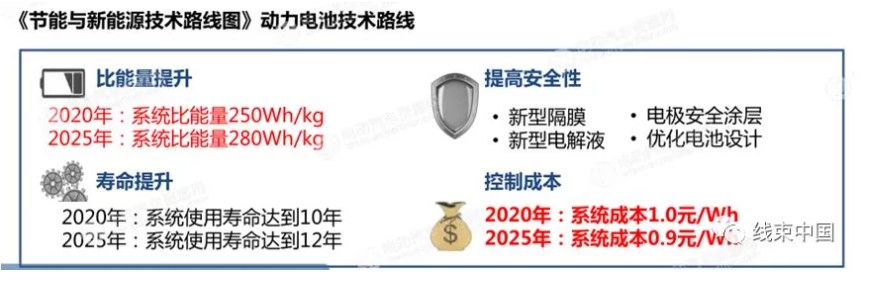

屏幕截圖 2021-12-17 131942.JPG



動力電池關鍵材料國產化進程加快,性能指標穩步提升,成本明顯降低;單體、電池包、BMS等方面的安全技術研究全面推進。


性能:磷酸鐵鋰動力電池單體比能量最高達到150Wh/kg,三元鋰電池單體比能量最高可達到230Wh/kg;


成本:動力電池整體呈下降趨勢,動力電池系統成本一降至2元/瓦時以下;


產能:我國動力電池產能達到100GWh。


趨勢:CATL、比亞迪、國軒等動力電池電芯生產企業通過自主生產、注資、合資等方式逐步向上游材料產業鏈延伸。
