高壓線束零部件—導線專場系列一

來源：線束世界?作者：線束世界-Jimmy?2022-02-15 16:49

高壓導線的分類

高壓導線按工藝特性可分為單芯導線和多芯導線，其區別在于多芯導線由多個單芯線組成，從本質上來說，每個單芯線的電性能參數和結構尺寸參數與單芯導線并無區別，如多芯電纜內有用于信號傳輸，需要采取單獨屏蔽措施，保證信號不丟失。

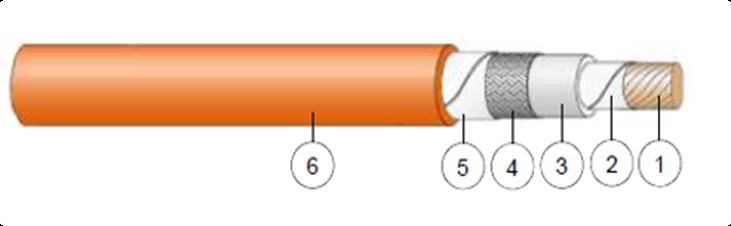

單芯帶屏蔽導線示意圖

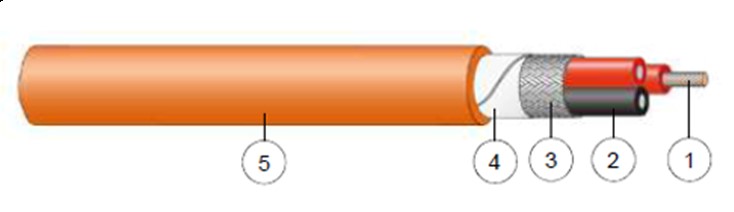

多芯帶屏蔽導線示意圖

高壓導線還可按是否帶有屏蔽層，區分為非屏蔽導線和屏蔽型導線。

單芯屏蔽高壓電纜

單芯非屏蔽高壓電纜

除了單芯屏蔽線，單芯非屏蔽高壓線，多芯屏蔽高壓線，多芯非屏蔽高壓線這四種排列組合而成的導線外，還可根據如下特征對高壓導線進行分類。

特征	分類
線芯截面積	0.13mm2~120mm2
線芯材質	以銅為線芯的高壓導線
線芯材質	以鋁為線芯的高壓導線
絕緣層厚度	薄壁高壓導線
	標準壁厚高壓導線
	厚壁高壓導線
耐溫等級	標準耐溫等級高壓導線85℃~125℃
耐溫等級	超高耐溫等級高壓導線 250℃

其他高壓導線的分類列表

高壓導線的構成

我們以單芯帶屏蔽導線為例，對高壓導線的構成進行詳細說明。

自外向內解剖高壓導線，可見如下結構示意圖。

高壓導線由二次護套(也成為外絕緣層)、鋁箔、屏蔽編織層、內絕緣層和芯線(導體)組成。

行業標準可參照《QC-T1037道路車輛用高壓電纜汽車行業標準》、《新能源汽車用高壓電纜TCAS 356-2019》。

部分高壓導線在屏蔽層和二次護套之間有一層包帶，包帶的作用是方便生產壓接端子時對絕緣層進行剝離，類似無紡布的材料，纏繞在導線上，起到一定的隔離作用。

高壓導線的主要結構尺寸參數也是圍繞這幾層元素，包括二次護套外徑、內絕緣層直徑、導體直徑、單根銅線直徑、銅線根數等。

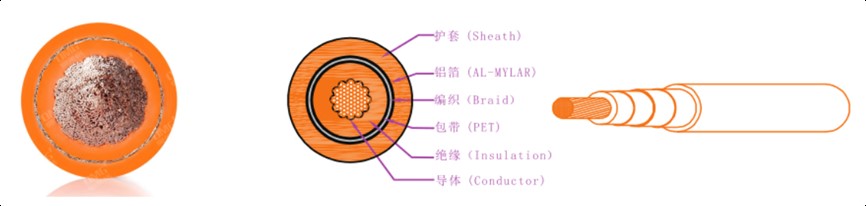

高壓導線解剖圖

高壓導線絕緣層的作用

高壓導線絕緣層主要有以下幾個作用。

(1) 絕緣：防止芯線與其他外部導體接觸，導致回路短路。

(2) 保護芯線：避免內部線芯受到液體及外部器件的磨損。

(3) IP防護：包括防塵、防水、防觸碰(人體保護)。

(4) 零件布置：為高壓線束提供一定的柔韌性，便于高壓線束在車身上布置。

(5) 防刮磨，阻燃等在耐候性和可靠性方面的特殊作用。

高壓導線絕緣層材料性能

和低壓導線僅有外絕緣層不同的是，高壓導線有內外兩層絕緣層，外絕緣層也常被稱為二次護套。內外絕緣層的制造材料一般有XLPO(交聯聚烯烴)，SIR(硅橡膠)和TPE(熱塑性彈性體)三種。

項目	SIR	XLPO	TPE	差異說明
溫度等級	180℃~200℃	125℃~150℃	125℃	硅膠的主要特性之一是耐熱性能好，在高溫環境(150℃左右)下的壓力變形量10%左右，適合應用于前艙或溫度要求高的場合。耐溫水平：SIR＞XLPO＞TPE(其中TPE屬于熱塑性材料，長期使用有開裂風險。)
硬度	60~70 ShA	75~95 ShA	80~95 ShA	硅膠的特征之二是柔軟，彎曲半徑更小，對于屏蔽型導線，使用硅膠的優勢更為明顯。相比于TPE和XLPO(交聯聚烯烴)在彎曲半徑小的時候，存在開裂風險，硅橡膠長期運行的穩定性更高。最小彎曲半徑：SIR＜TPE＜XLPO。
抗張強度	8~10	10.3	10.3	XLPO材料的強度要優于硅膠，強度水平：XLPO＞TPE＞SIR。
斷裂伸長率	400~ 600	200	400	硅膠的斷裂伸長率要優于XLPO，短期老化后的伸長率保留值大于100%，優于XLPO材料。伸長率水平：SIR＞TPE＞XLPO。
抗撕裂強度	10~25	15	15	硅膠的硬度較難通過組成材料的改變而改變，因此不同制造商之間生產的硅橡膠，硬度基本相當。普通硅膠的撕裂強度10左右，高抗撕硅膠褲型撕裂可達25N/mm，跟耐溫水平、阻燃水平等相關。
耐汽油變化率	＜40	＜15	＜15	硅橡膠可以通過除汽油浸泡外所有的液體試驗。其耐汽油水平較差，變化率在40%左右，但這對電動汽車來說，不是關鍵指標。耐汽油水平：XLPO＞TPE＞SIR。
阻燃等級	V0	V0	V0	XLPO材料的阻燃性要優于硅膠，但都能通過成品阻燃測試。阻燃水平：XLPO＞SIR＞TPE。
比重	1.15~1.2	1.45	1.15	硅膠比重相對較小，有利于整車輕量化設計。比重值：TPE＜SIR＜XLPO。
短期老化	205℃10d 225℃10d	150℃10d 175℃10d	150℃*10d	硅膠的老化性能優秀，耐溫等級高。老化性能：SIR＞XLPO＞TPE。
長期老化	180℃3000h 200℃3000h	125℃3000d 150℃3000d	125℃*3000h	硅膠的老化性能優秀，耐溫等級高。老化性能：SIR＞XLPO＞TPE。
熱過載	230℃6h 250℃6h	175℃6h 200℃6h	175℃*6h	硅膠的耐收縮性能佳。老化性能SIR＞XLPO＞TPE。
額定溫度下的參考載流量	400/420A	340/360A	340/360A	在環境溫度40℃的情況下，相同規格(50mm2)的額定載流量高，但溫升指標差異不大。硅橡膠線載流量大，應對長時間滿負荷運行要求，能夠節省導體截面，適用于高壓導線。額定載流量水平：SIR＞XLPO＞TPE。
加工性能	電纜表面粘度相對較大需要良好的放線技術	加工方便	容易回縮表面印字不牢靠
產能效率	較慢	快需要輻照	快不需要輻照	由于橡膠產品需要高溫和時間，相對生產速率較慢。
成本	價格貴	相對便宜	稍貴	硅橡膠的生產成本高。
屏蔽效果	好	好	好	屏蔽效果主要和屏蔽層的組成和機構有關，與絕緣層無關。

常見絕緣材料的性能對比表

結合以上三種材料的特性對照表，可以得出三種材料在應用層面的區別：

XLPO的應用范圍較廣，與電機接觸的部分，使用壽命較弱，TPE材質多適用于大規格線材及通信導線。

SIR硅橡膠除了以上特性外，還具有較好的密封性，在高溫高壓下，形變量小，適用于需要耐高溫，安裝空間小，彎曲半徑小的場合，作為電動車高壓導線的絕緣層材料，是再合適不過的了。

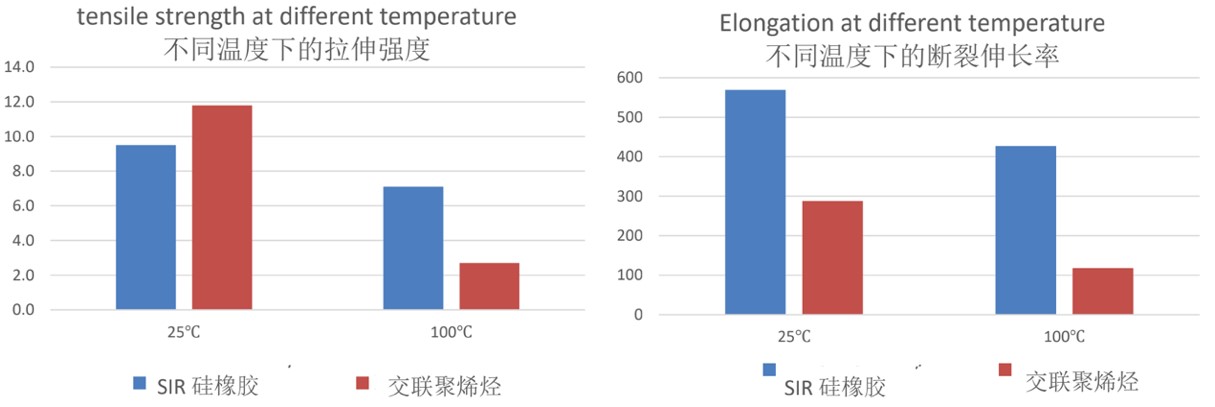

圖-SIR硅橡膠在不同溫度下的拉升強度和斷裂伸長率

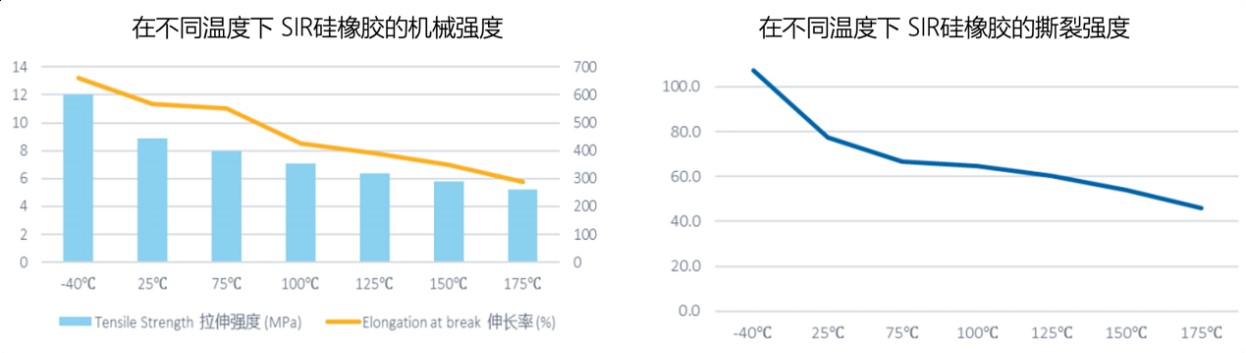

圖-SIR 硅橡膠在不同溫度下的機械強度和撕裂強度

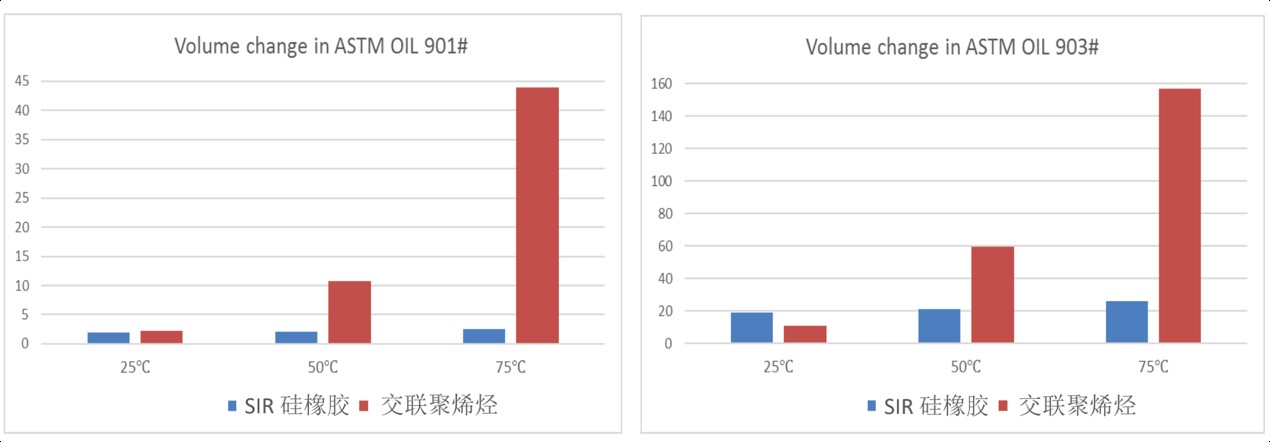

圖- SIR硅橡膠在不同油品中的耐油測試的體積變化率

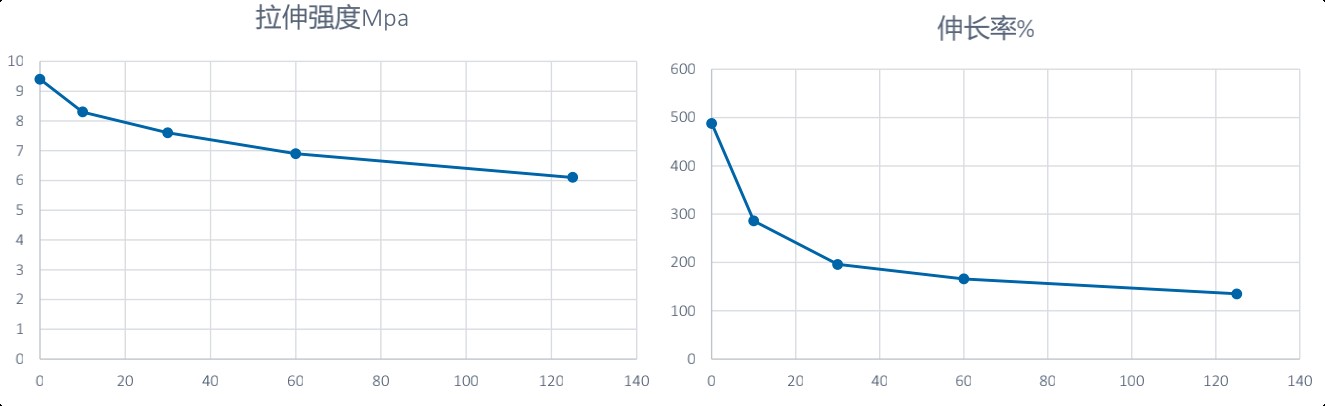

圖- SIR硅橡膠在200℃，3000小時的老化試驗中的表現

高壓導線屏蔽層的作用

電動汽車高壓電纜承受的電壓較高(額定電壓最高600V)，電流較大(額定電流最高600A)，電磁輻射較強。雖然高壓導線本身并不會產生很大的電磁干擾，但導線的耦合電壓和耦合電流基本都來自于導線連接的終端，即高壓用電器。導線兩端，即端子壓接處，集中存在電磁干擾。因此，目前絕大部分的高壓導線都設計了抗電磁干擾的屏蔽結構，采用同軸結構，利用內導體和外導體(屏蔽層)的共同作用，導線內的磁場成同心圓分布，而電場從內導體指向并止于外導體，使電纜周圍外部的電磁場為零，即屏蔽了電磁輻射，又消除該區域的耦合電壓和耦合電流。

高壓線束零件在整車的電磁兼容(EMC)測試中，需要滿足ISO 14572的要求，轉移阻抗≤31mΩ/m，屏蔽衰減≥70dB，滿足整車EMC要求。

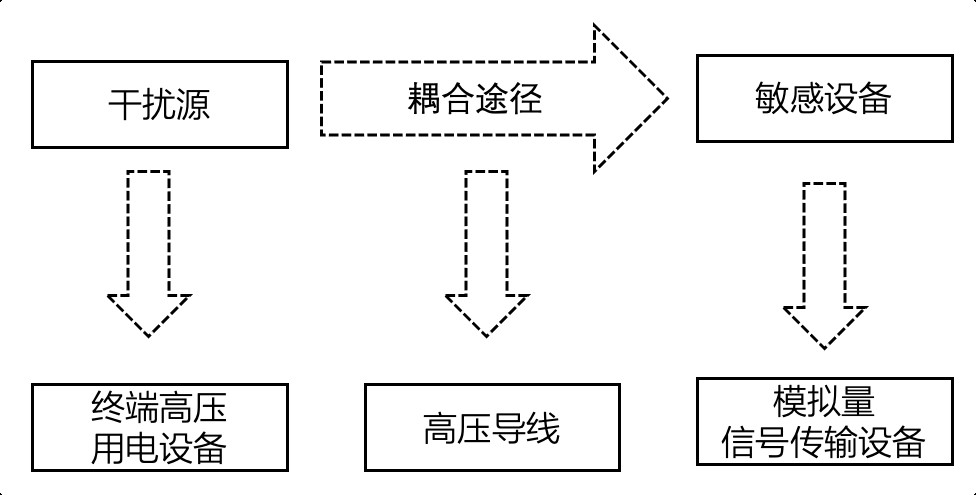

圖-高壓導線在電磁干擾中的影響

高壓導線屏蔽層的構成

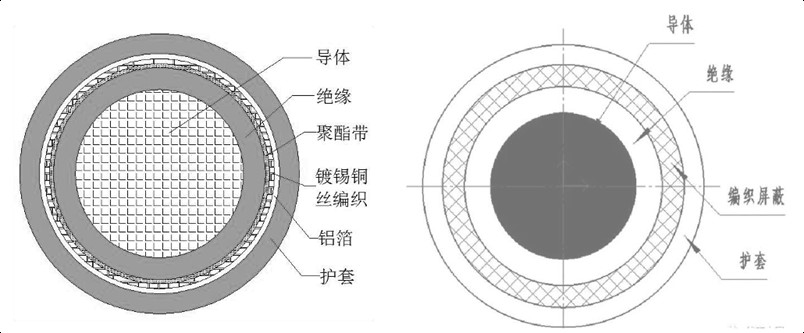

圖-兩種不同形式的屏蔽層構成

高壓導線屏蔽層分為屏蔽絲編織層和鋁箔層，常規的屏蔽層結構有

①僅屏蔽絲編織層、

②屏蔽絲編織層(靠近內絕緣層)+鋁箔層(靠近外絕緣層)、

③鋁箔層(靠近內絕緣層)+屏蔽絲編織層(靠近外絕緣層)三種狀態。

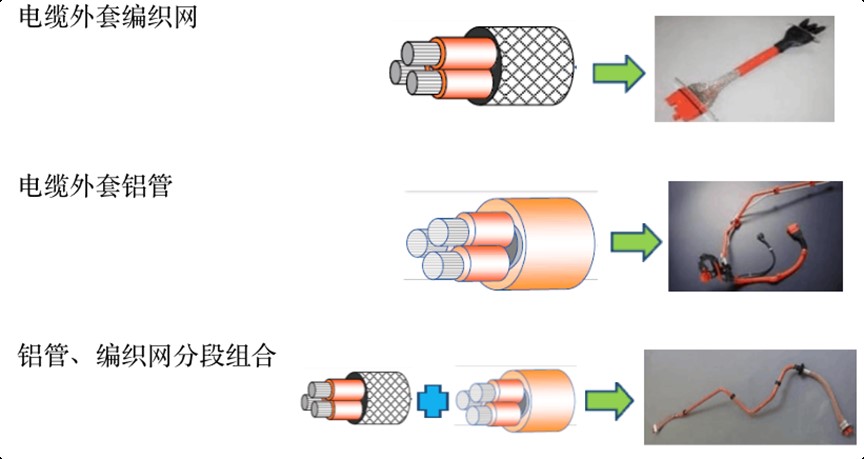

當然，還有部分高壓導線采用直接在電纜外層套上編織網、鋁管和兩者之組合的形式對導線進行EMC防護。

圖-不同形式的屏蔽層構成

（1）屏蔽絲編織層

屏蔽絲編織層的本質是一種帶金屬編織物外殼的導線，其作用是低頻屏蔽，主要由0.2mm2或0.15mm2的鍍錫銅絲編織而成，其編制密度須達到90%以上。

屏蔽絲線徑、編織角度、每錠絲數和編織機張力是編織屏蔽絲的幾個重要參數。

常規屏蔽絲的現金有0.2mm2和0.15mm2兩種規格，線徑越粗，屏蔽效果越好。

主機廠和高壓導線制造商一般將屏蔽層的編制角度定義在50°~60°范圍內，在這個區間內的加工效率最高。

每錠的屏蔽絲數量由各個導線制造商確定，每錠的屏蔽絲數量越多，編織節距就越大，相對的張力就會相應小一些。

（2）鋁箔層

鋁箔一般選用鋁塑復合帶，主要由鋁、高溫焦化的膠和耐溫等級為80℃的PET材料組成。其作用是高頻屏蔽。

鋁箔包裹在高壓導線內絕緣層外的包覆力是通過制造機器預設的，其具體大小根據導線供應商不同而有所差異。

絕大部分高壓導線的鋁箔層位于編織層外側，少量高壓導線的鋁箔層位于編織層內側，不論哪種方式，鋁箔層都應和編織層接觸并導通。

屏蔽層需要接地，將外來的干擾信號導入大地，從而避免干擾信號進入內層線芯干擾。

需要注意的是，屏蔽層不允許多點接地，因為不同接地點會存在電位差，如果屏蔽層多點接地，會在屏蔽層形成電流，感應到導線上形成電流，感應到信號線上形成干擾，不但無法起到屏蔽作用，反而引起干擾。

在高壓導線出廠時，不論是鋁箔還是編織屏蔽層，都處于未打散狀態(即完整包裹在導線內絕緣層)，屏蔽層打散工作(包括鋁箔的切斷和屏蔽絲的擴張)一般由高壓線束總成供應商完成，在導線和連接器連接安裝前進行。

（3）磁環

高壓線束與高壓連接器的連接處會收到比較嚴重的EMC干擾，因此每個高壓連接器的接口處均需采用屏蔽處理。例如，前后電機接口處為屏蔽卡環與電氣盒導軌壓接，控制器及電池箱接插件則采用有屏蔽功能的結構件。

在高壓線束和高壓設備上普遍增加磁環是較為常見且高效的做法。

磁環是一塊環狀的導磁體，磁環是電子電路中常用的抗干擾原件，對于高頻噪聲有很好的抑制作用。

磁環材質

根據要抑制干擾的頻率不同，選擇不同磁導率的鐵氧體材料，鐵氧體材料的磁導率越高，低頻的阻抗越大，高鋁的阻抗越小。

磁環性能

磁環的效果與電路阻抗有關，電路的阻抗越低，則磁環的濾波效果越好。鐵氧體材料的阻抗越大，濾波效果越好。導線兩端安裝了電容式濾波連接器時，其阻抗很低，磁環的效果更明顯。

磁環的安裝位置一般盡量靠近干擾源。對于高壓系統的高壓線束，磁環應盡量靠近電機、控制器高壓導線的進出口。

磁環的內外徑差越大，軸向越長，阻抗越大。內徑一定要包緊導線，因此，要獲得大的衰減，在磁環內徑包緊導線的前提下，盡量使用體積較大的磁環。

增加電纜上磁環的個數，可以增加低頻阻抗，但由于寄生電容增加的緣故，高頻阻抗會相應減小。

以上是有關高壓導線的分類和構成，以及對高壓導線絕緣層和屏蔽層構成的整理和分享。下一篇，我們將繼續針對高壓導線的去屏蔽設計和最重要的散件——線芯進行分享，期待大家的關注，也歡迎大家的交流。
