回顧過去幾十年里電氣架構系統的進化史，你就會明白汽車的架構發生了怎樣巨大的變化。汽車架構當前的發展趨勢，就是由零零散散的零部件轉為基于軟件的數字化平臺。

汽車架構進化的轉折點開始于電子技術的發展。

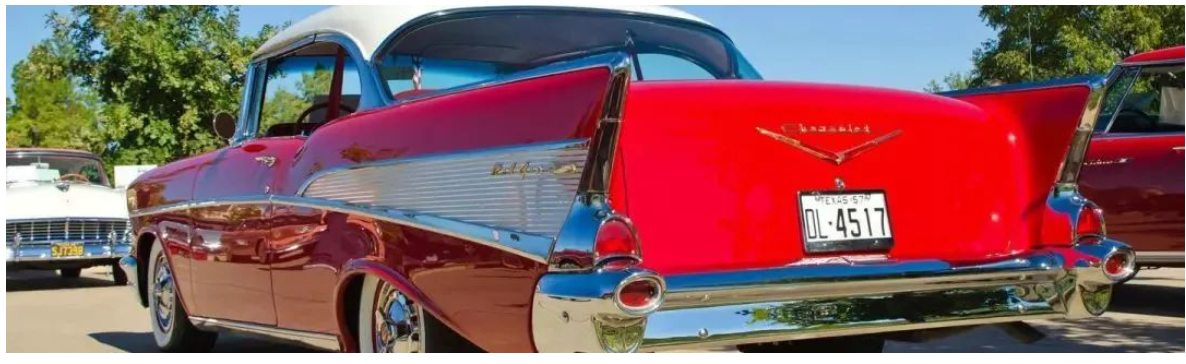

讓我們從1957年款的雪佛蘭貝爾艾爾（Bel Air）開始說起。

這款雪佛蘭車型，不僅外觀優美，其內部設計也堪稱簡約的典范——至少在電氣系統方面。它的構造可以說是相當?shù)睾唵巍?/p>

但是，隨著電子技術的發展，汽車的電氣架構也隨之發生著改變。

到了2018年的今天，一輛汽車需要在一眨眼的時間內傳輸足足15,000條數據。預計到2020年，這一數字將躍升至100,000條。

消費者對于汽車安全和功能的需求正以前所未有的速度增長，越來越多的功能依靠軟件來實現。軟件所帶來的性能提升，給汽車的信息娛樂、用戶體驗、主動安全以及互聯服務帶來了積極的影響，也為最終實現自動駕駛打下了基礎。

隨著對軟件功能需求的增加，汽車架構的運算功率也需要相應提高。以最新款的iPhone為例，要運行所有的新應用程序，就需要提高手機的運算功率；同樣地，我們也需要提高汽車的運算功率，以保障所有最新功能的運行。

這意味著傳統的汽車架構方式不再可行，無法支撐起汽車日漸增多的功能和日益復雜的結構，不能提供足夠的運算功率運行復雜的軟件算法，網絡基礎設施也無法支持未來的數據傳輸速度。

汽車電氣架構系統發展的歷史沿革

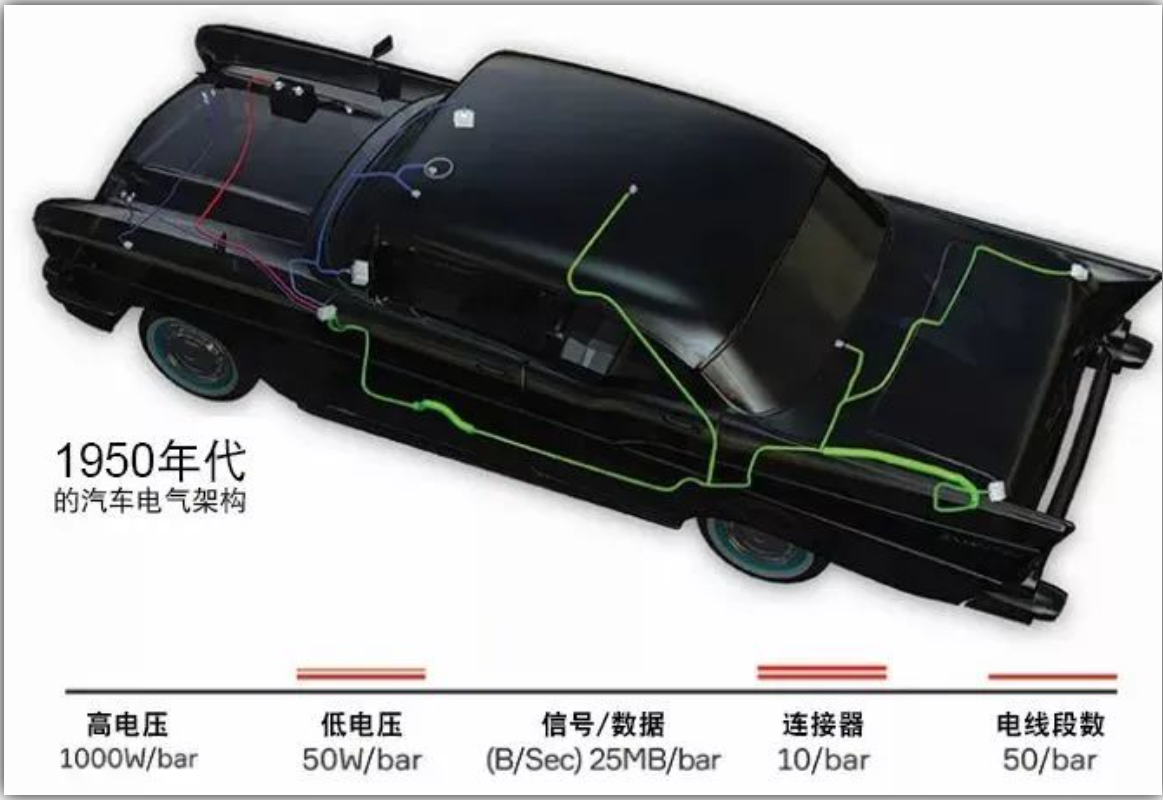

1950年代：簡約

電氣組件極少，沒有電子元件

12伏系統為主
環形端子就是最基本的連接方式
56/58/59型連接器面世
織布是標準的絕緣套材料

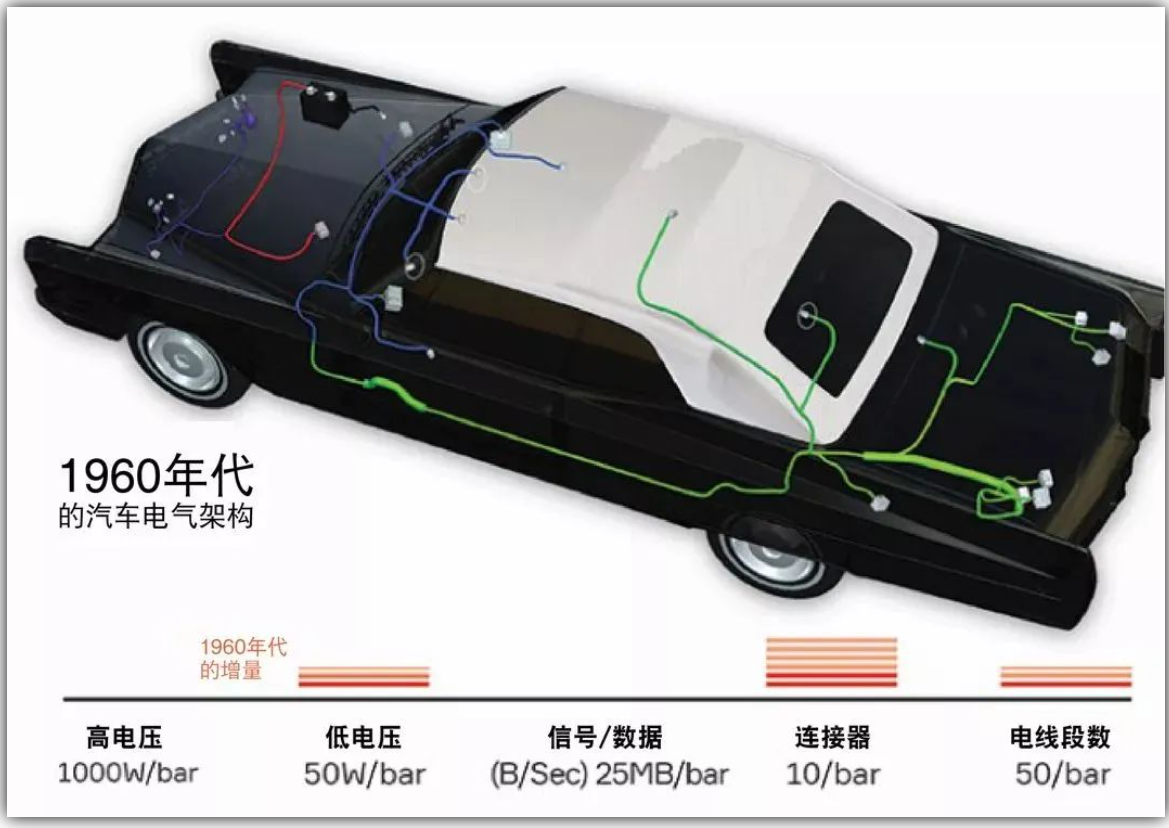

1960年代：穩定

電氣組件增加

音頻和照明設備的增加促進了電氣組件的增加
玻璃管保險絲成為標準保護方式

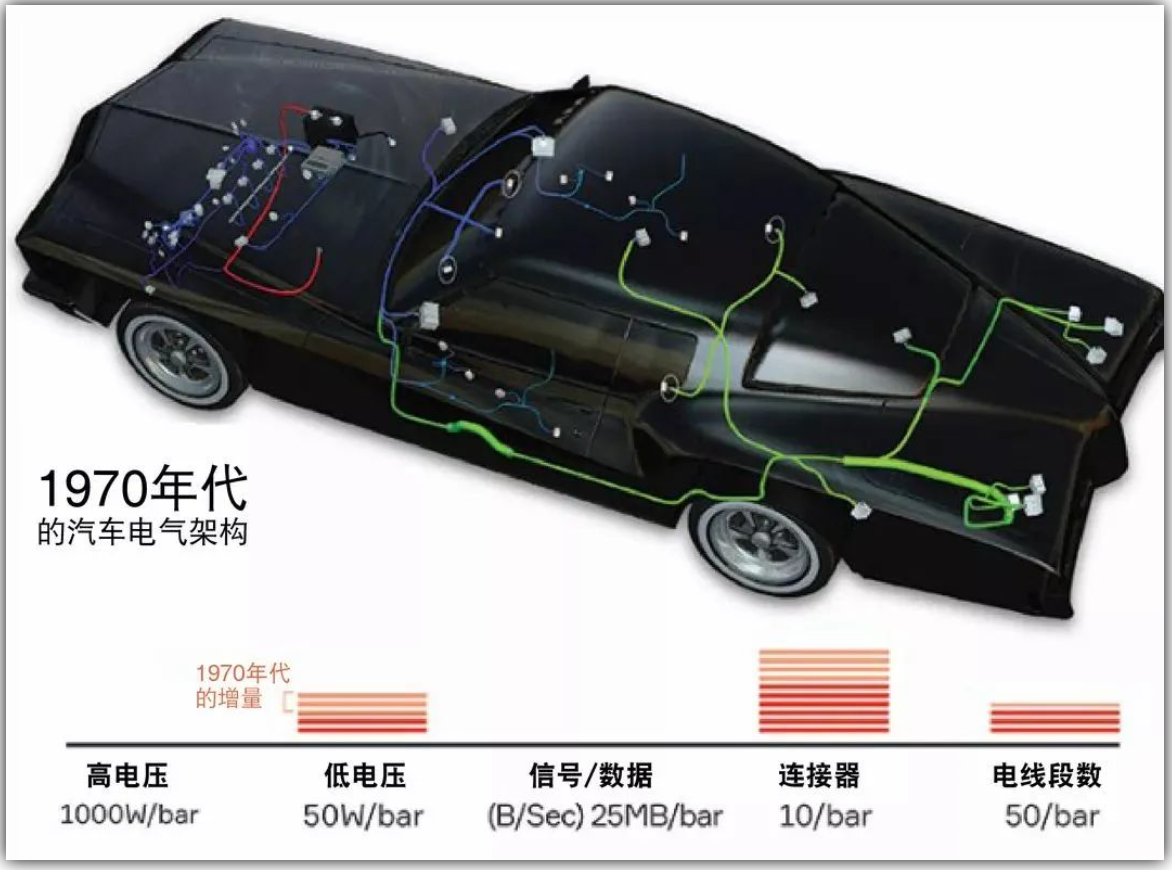

1970年代：展望

引入電子元件

排放要求出現，電子模塊也隨之出現
線路保護變?yōu)椴捎皿w積更小的汽車保險絲（ATO）
線束定位開始對電氣系統提出了專業要求

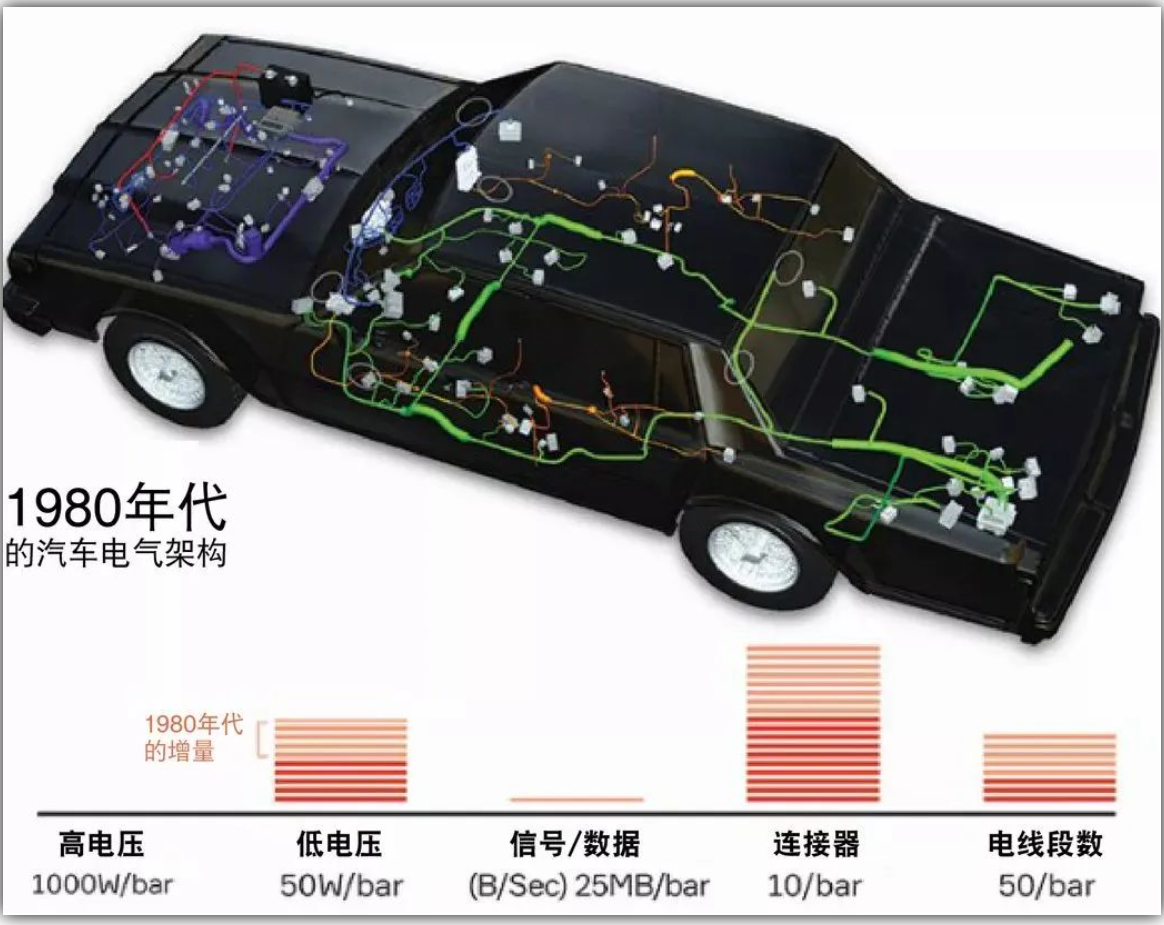

1980年代：騰飛

電子集成推動電氣化發展

新的汽車法規帶動了電氣元件數量的增加
密封連接器成為行業典范
電氣分區和封裝達到了全新水準
電氣應用的增加給汽車裝配帶來更大的挑戰

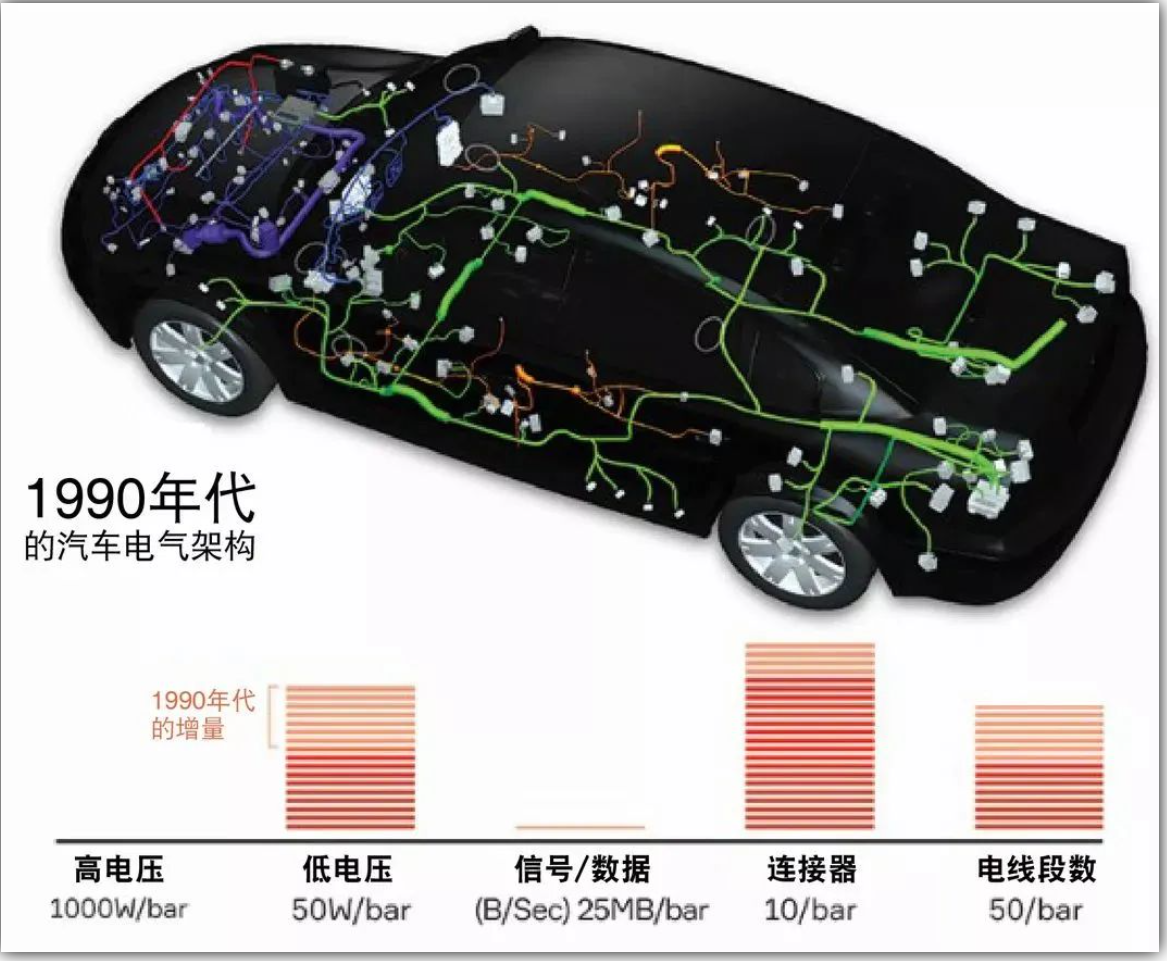

1990年代：加速

專業架構知識演變成一門“學問”

電氣中心重新定義架構標準及優化
復雜性管理成為汽車組裝廠的重點
電纜和組件的微型化改進了包裝工藝

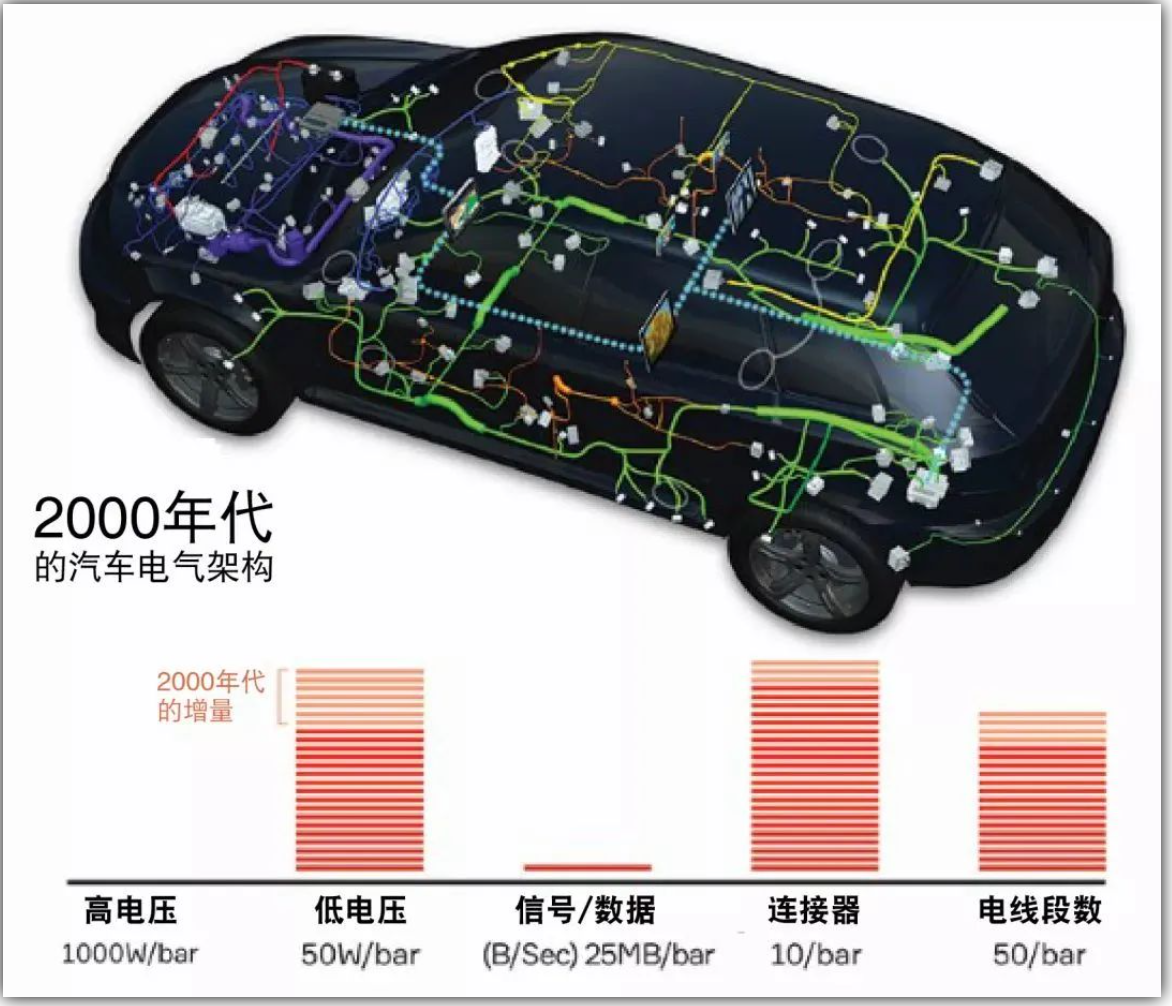

2000年代：與日俱增

電子技術造就功能/性能巨獸

數據和通訊協議推動新品需求
設備“可選化”成為行業標準
法規的完善推動了新技術的發展和應用

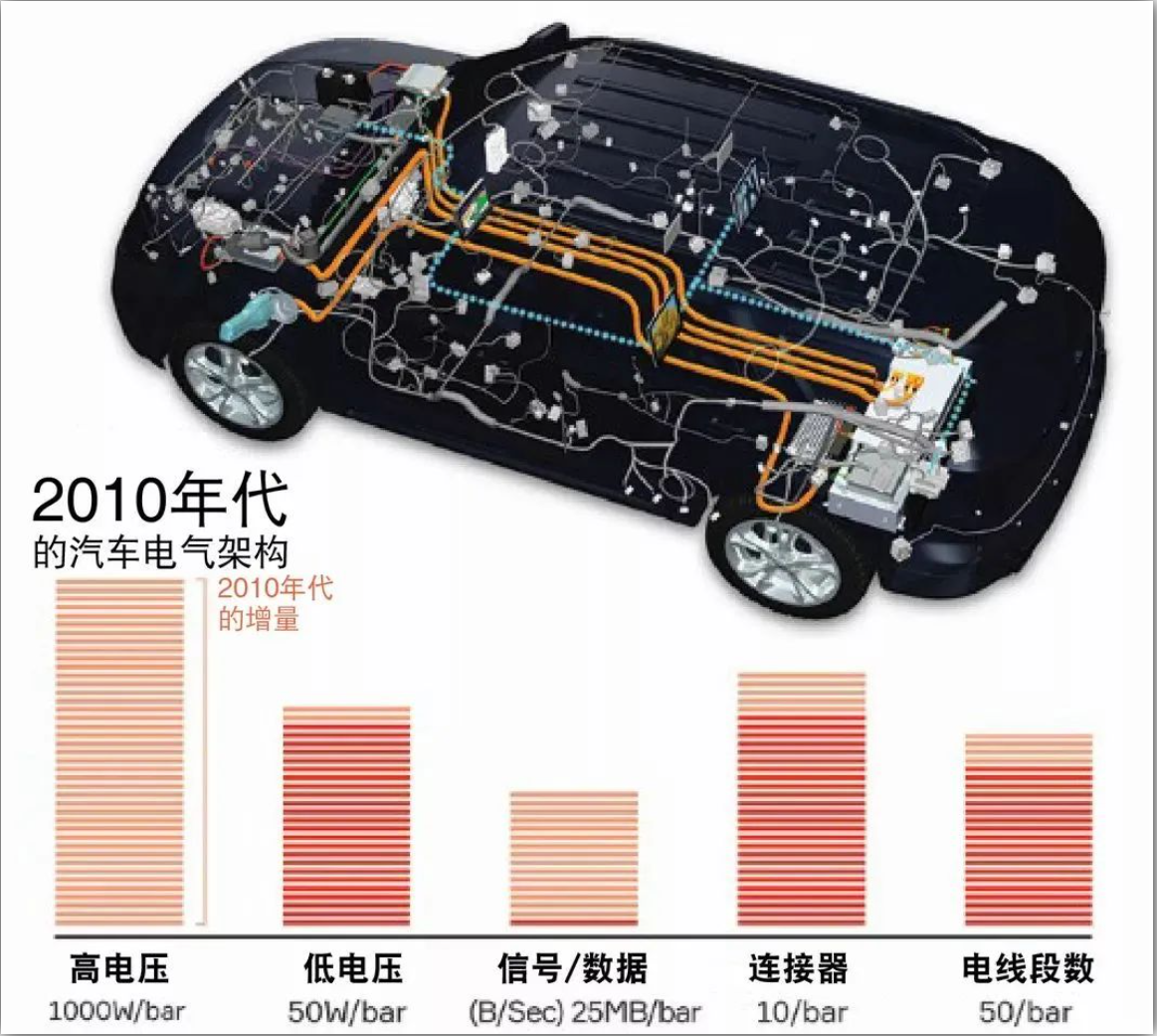

2010年代：互聯與安全

大功率管理開始盛行

消費電子產品集成增加了電氣系統的復雜性
司機注意力不集中已成為社會問題
乘員安全問題催生了新的電氣技術
美國的燃油經濟性法規推動高電壓動力系統發展

2020年代：機動性

新的系統突破機載限制

對先進互聯性及安全性的需求將持續推動新一代線纜和連接器的發展
法規（安全性，燃料經濟性等）的發展推動電子技術發展和應用
先進的通信協議會帶來新的技術
對網絡安全的關注將推動多重冗余和容錯機制的發展

2030年代：高級集成

集安全、綠色、互聯于一體

多電壓分區將增加設備電氣化的復雜程度
自動駕駛功能將打造出附加的高速數據網絡

汽車擁有更多的特性，就意味著與以往相比，汽車需要配備更強的運算能力、處理更多的數據以及分配更高的功率。隨著汽車逐漸演變成一臺功能越來越多、互聯程度越來越高的超級計算機，它的架構和基礎已經需要進行徹底的革新。因?yàn)檫^去傳統的汽車架構方式已經不再有效，無法支持汽車應用和復雜性的增長。

而這正是安波福在智能架構方面的優勢所在。安波福憑借在系統整合方面的技術專長，將整套的先進技術集中到了安波福智能汽車架構中。我們的獨特之處在于，通過智能汽車架構（SVA）可以實現各個系統的整合，使電氣化、主動安全、自動駕駛和互聯等特性得以充分實現，為未來汽車的發展奠定基礎。

安波福主要專注于軟件、傳感與計算平臺、數據及功率分配、互聯服務這四大關鍵領域，而它們也正是安波福智能汽車架構的基本構成。

對自動駕駛技術來說，這意味著什么呢？安波?？梢蕴峁┮粋€(gè)集成的系統，控制每一個關鍵環節，以實現更高級別的自動駕駛。

比如：為了保證自動駕駛汽車即使在出現故障的情況下仍然可以安全運行，要求汽車的安全完整性等級（Automotive Safety Integrity Level）達到D級。這使得傳統的電氣架構不得不被打破，由此也對電力分配、網絡和計算這三大關鍵系統帶來了深遠的影響。

安波福的智能汽車架構系統采用三重防故障的運行設計。這種系統設計將電力故障、網絡故障甚至運算故障都考慮在內，在出現問題后也能夠?qū)崟r(shí)重新規劃電力、網絡傳輸，甚至讓自動駕駛汽車安全停車。憑借安波福全面而完善的系統設計專長，安波福在設計中充分考慮在各種情況下仍保證為汽車安全運行提供必要的網絡協議（IP），使汽車即使出現故障后也能安全運行，而這也正是未來智能汽車架構的基礎。
