連接器端子鍍層

來源：線束世界?作者：線束世界-Jimmy?2022-04-24 09:20

今天聊聊汽車插件的電接觸，主要是彈性元件的鍍層；這個話題在之前的文章里也陸陸續續的聊過，之所以再次單開一篇文章來l聊聊，是因?yàn)樵谖铱磥恚?/span>隨著整車的更高的智能化、更大的功率的應用，對連接器，尤其連接的穩定性和可靠性要求越來越高，我們看之前很多次的汽車召回也經?？匆娨?yàn)檫B接器的接觸的問題，連接器的廠商應多在這方便做更深層次的基礎研究；

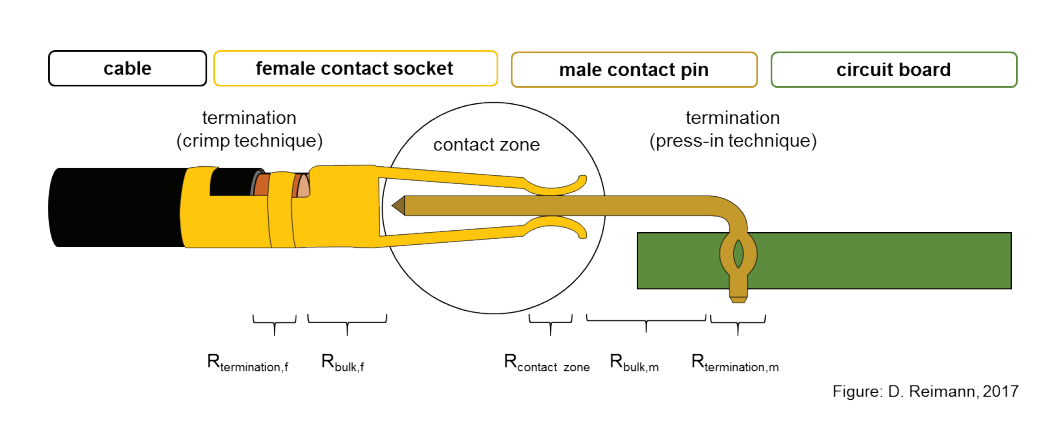

接觸系統一般由與公端子、母端子、彈性元件構成，一般公母端子為黃材料，而彈性元件需要具有更大的彈性，一般為彈性更好的鈹青銅一類合金銅材料，具有比較低的松弛，這個能確保整個使用周期內能夠提供穩定的接觸法向力。

640 (1).png

對于汽車連接器而言，要能滿足苛刻的復雜應用環境同時要保持良好的性能，對于連接器廠商而言，需要關注很多方面，比如連接器最核心的電接觸系統；而端子的穩定性直接決定了連接器的可靠性和耐久性，對于接觸端子，我們需要考慮很多方面，比如其接觸的形狀結構，比如圓形的還是矩形片式的，比如有效的接觸點的數量，比如插拔的法向力確定，以及接觸端子的材料選擇，彈性件材料的選擇，它的機械熱松弛等。

640 (2).png

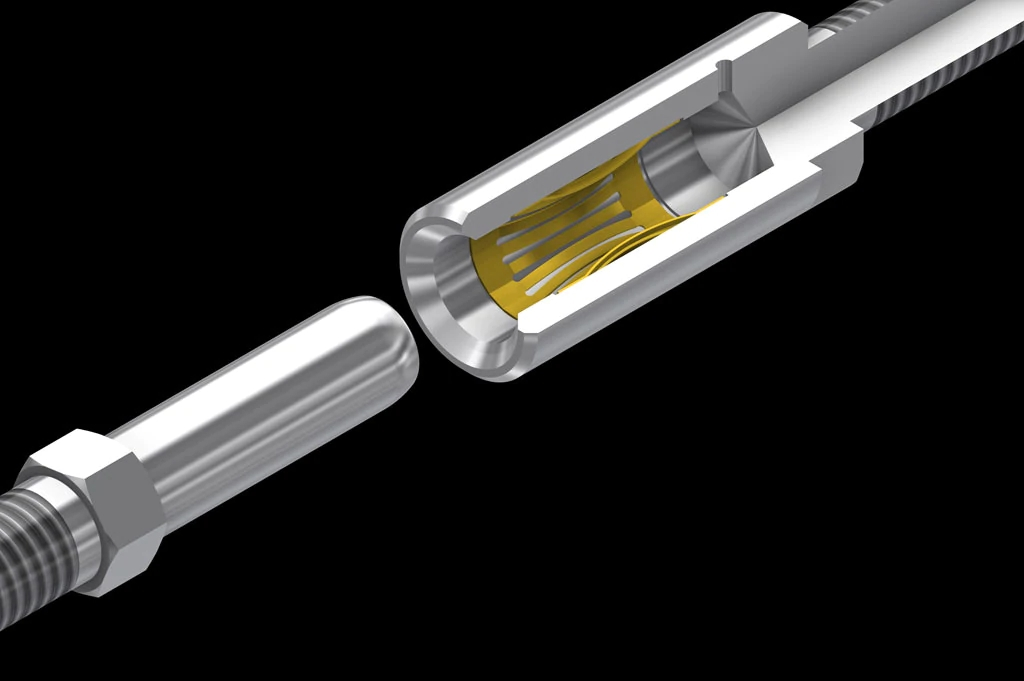

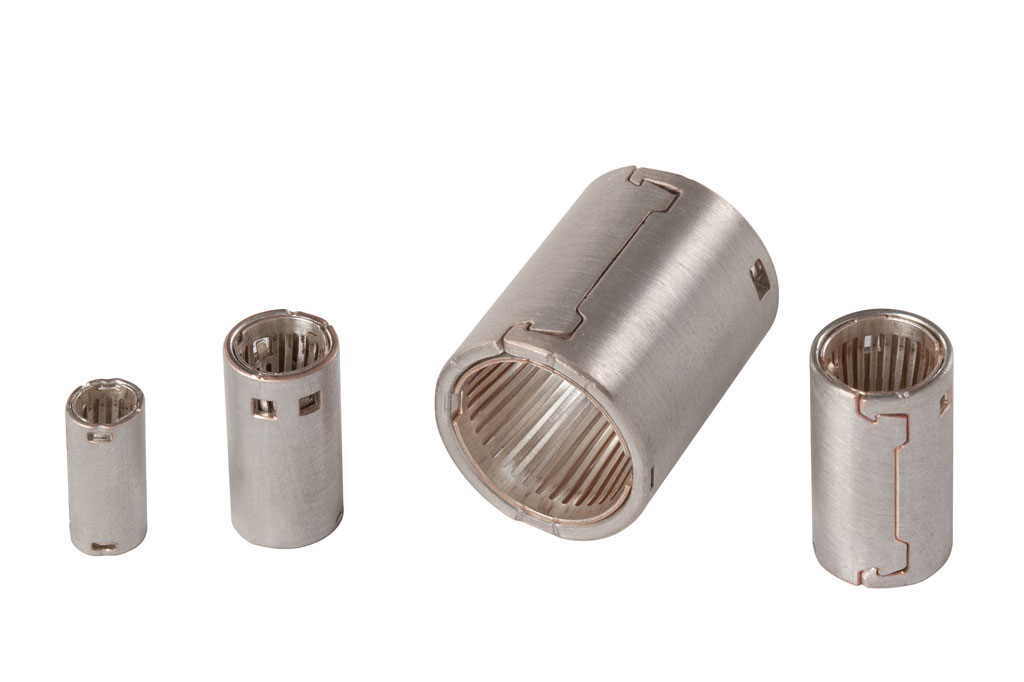

端子結構的類型各家都有自己的代表技術，對于越來越大的電流，比如高達500A的充電電流，就需要充電插口和連接器有更大的載流能力，同樣端子也需要更大的載流能力，對于充電口，受標準的外形限制，目前大家主流上采用雙曲線繞組的形式較多，重要的原因還是因?yàn)殡p曲線的結構可以提高較多的電觸點以及較穩定的觸點接觸力，最早的這種雙曲線的形式要追溯到1950年的法國人Francois Bonhomme發明的一種用于鐵路電源的連接器，當時主要是為了解決端子在軌交的沖擊和振動下不能保持穩定的電氣接觸，當然當時的繞組是以線網形式呈現，它的兩端設計結構還是比較復雜的，這就是我們后來所說的線簧，后來這種技術在上個世紀六七十年代被廣泛用于醫療、軍事等領域，美國當年的航空技術上同樣也采用了該技術，后來這種雙曲線的設計思路被廣泛的應用和改造，就包括我們現在大量用在直流充電口里雙曲線的端子設計結構，當然這個不是我們今天主要話題，不同的結構設計還是需要從自身的需求出發。

640 (3).png

對于電接觸而言，除了關于彈性件而言，我們也關注容易被忽視的一個點，那就是鍍層

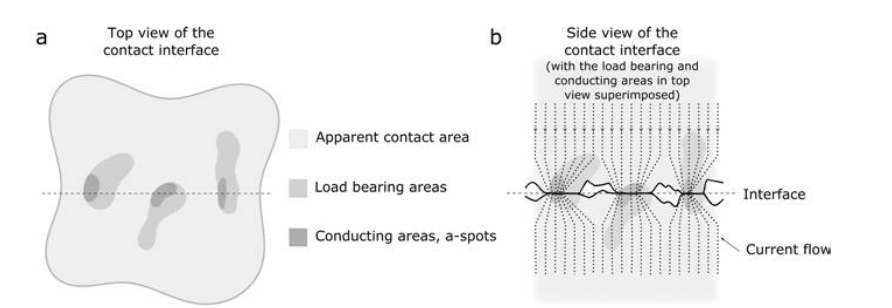

接觸端子會被應用在更高的電流更復雜的環境下，比如更高的濕熱環境，所以電接觸需要非常好的導電性和導熱性，當然在插拔的過程中也需要更低的摩擦和磨損，因?yàn)楦吣Σ聊p會增加其薄膜電阻，所以一般我們需要在基材上增加金屬鍍層來降低這種影響，提高更好的接觸；

640 (4).png

目前各種連接器表面的鍍層的類型非常多，當然其成本和應用有所不同，一般來說貴金屬的，比如鍍金、鍍銀等被用于更大功率更重要的電接觸場合，而鍍錫等則被用于一些較小功率及一些消費類連接器中，比如在高壓連接器里往往是銅基材上會進行裸銅、鍍鎳、鍍銀等用于保證更好的導電性能時還能提供更高的耐磨性；相比金鈀的昂貴，鍍銀是很多大電流的連接器的鍍層最理想的選擇，因?yàn)樗哂兴薪饘僦凶罡叩膶?dǎo)電性和導熱性，當然銀對含硫物質比較敏感，會形成硫化銀，而這種硫化銀形成的表層在高壓高流下是會被擊穿掉的，（大電流不僅會擊穿硫離子，一些其它灰塵下的離子也會被擊穿，較大的電流是具有“自清潔功能”的，所以我們經常說連接器上有“灰”那是一種不太專業的說法）但是當電流電壓較小時則不會，會影響接觸的可靠性，所以鍍銀一般都是用在較大電流的接觸中，所以這個地方對于很多鍍銀的大電流連接器的應用儲層要盡量避免含硫較多的環境（比如一些硫化橡膠件）

640 (5).png

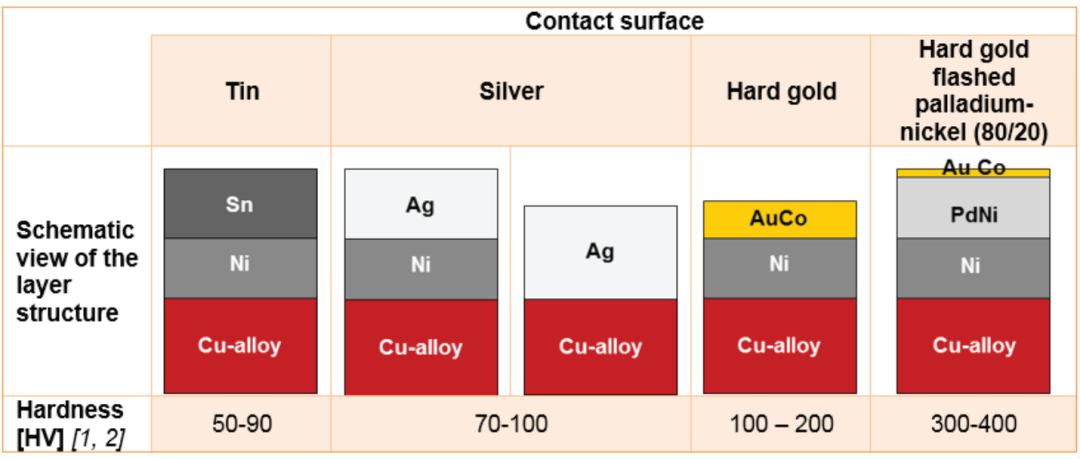

常見的接觸鍍層

Contact plating material options for electronic connectors A comparison of hard gold and hard gold flashed palladium-nickel (80/20)

?其實針對越來越大電流的充電口端子，目前插拔次數是要求不低于10000次其實這種插拔次數最直接的影響就是鍍層及基材的磨損，而這種磨損更大的程度是鍍層的磨損損壞的影響，其實在導體通過很大電流時，產生的焦耳熱對磨損本身不會造成實質性的破壞，更多的還是無電流下的磨損影響比較大，目前很多連接器同行開始把銀石墨烯合成材料用于銀鍍層的使用，利用石墨烯的導電性和導熱性和銀進行結合使用，它們結合了銀的導電性能和石墨的自潤滑優勢，石墨的加入可作為潤滑劑，將配合期間接觸區任何部分的磨損降至很常低的程度，這種新的鍍層的應用可以大大提高其耐磨性，可以把大電流端子的插拔次數做到20000~50000次，同時在不增加端子的尺寸前提下，最大程度的帶走熱量提供更大的載流能力；

Tribology of Metal-Graphite Composites

TENDUR is TE Connectivity(TE)'s new surface plating developed?

640 (6).png
