高壓電電磁兼容概述專場三

來源：線束世界?作者：線束世界-Jimmy?2022-05-23 11:03

隨著車輛智能化和網聯化的迅猛發展，車輛功能對信號數據傳輸速率的要求逐漸提高，對能夠影響駕乘體驗和駕乘安全的信號線有了越來越高的屏蔽要求。

車輛的運行、安全信息都需通過低壓通信線束(CAN、以太網線等)準確傳遞，如果車輛電磁兼容性差，電磁輻射將導致CAN總線信息的延誤、錯誤甚至無法傳輸，將引起電動汽車安全事故。

影響信號品質的問題根源在于反射，而阻抗匹配是避免反射的關鍵，導線材料和內部結構，屏蔽，絞距、分支等……這些影響阻抗的因素都會最終影響到EMI和EMS。

選擇特殊導線避免電磁兼容問題

收音機天線、導航天線、視頻線、USB線等都屬于高頻信號線。對于這些易受電磁干擾的線纜，需要進行屏蔽保護，通常使用增加屏蔽層和導線雙絞兩種方式。

屏蔽層要根據具體需求進行雙端接地或單端接地，有時也直接與設備殼體相連，通過設備進行接地。屏蔽的作用不僅在于防止線束受到外界干擾的影響，也能避免線束上的信號對外部設備造成干擾。

對于高壓線束而言，選用帶屏蔽層的高壓線束和連接器，也是極其有效的一種減少不必要電磁干擾的方法。實驗顯示，帶屏蔽層的高壓線束和連接器能夠有效減少100kHz到200MHz頻率范圍內的不必要的干擾。

雙絞線的作用主要為了抑制共模干擾。雙絞線中感應的電磁場相互抵消，從而降低了外界電磁場對絞線的干擾以及絞線間的干擾。屏蔽雙絞線常用在CAN線、Flexray、ABS線、逆變電源和接地線等零件上。

屏幕截圖 2022-05-23 102719.jpg

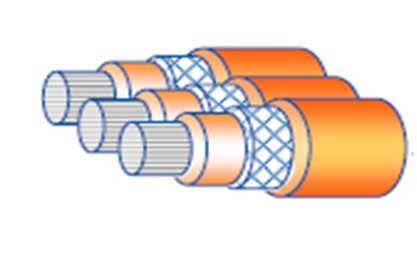

方案1：使用編織屏蔽電纜

覆蓋率大，有利于高頻；

高頻段（＞1M）性能較好；

屏幕截圖 2022-05-23 102731.jpg

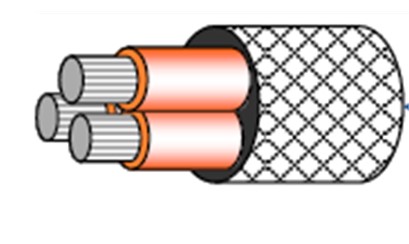

方案2：電纜外套編織網

等效截面積粗有利于低頻

低頻段（＜200K）性能較好。

屏幕截圖 2022-05-23 102740.jpg

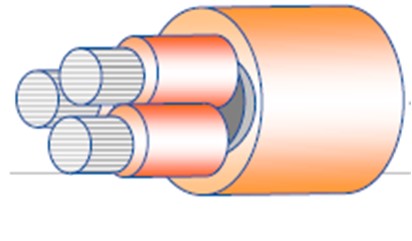

方案3：電纜外套鋁管

全頻段EMI性能都較好。

屏幕截圖 2022-05-23 102750.jpg

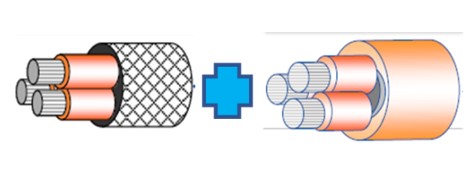

方案4：鋁管、編織網分段組合

結合方案2、方案3特點在整車布線時具有良好的兼容性。

屏蔽層和雙絞線的設計可參考如下規則：

(1) 特殊導線的屏蔽層應盡可能延伸至芯線末端；

(2) 雙絞線在末端或連接釘處的脫絞距離不能過長，否則將失去屏蔽作用；

(3) 屏蔽線或雙絞線在通過耦合連接器時應使用相鄰的針腳，避免拉長脫膠距離；

(4) 氣囊、碰撞傳感器的信號線和點爆線都必須使用絞線；

(5) 對低頻對稱的音頻信號要使用雙絞線；

(6) 對非對稱的音頻信號要使用屏蔽線。

對于非特殊導線而言，還可以通過減小線束接收干擾的面積來提高抗干擾能力，線束應設計成最小長度、最小阻抗和最小環路面積，最好采用雙絞線等回路面積小的供電方式。增大設備到干擾源的距離:在干擾設備布置不變的情況下，改造敏感部件的安裝位置，增大到干擾源的距離。

電磁兼容的研究對象和基本測量方法

電磁兼容的研究對象無處不在。

①各種人為噪聲，如輸電線電暈噪聲、汽車噪聲、接觸器自身噪聲及導體開臺時放電引起的噪聲、電氣機車噪聲、城市噪聲等

②共用走廊內各種公用事業設備（輸電線、通信、鐵路、公路、石油金屬管線等）相互間的影響。

③超高層建筑、輸電線、鐵塔等大型建筑物引起的反射問題。

④電磁環境對人類及各種生物的作用。其中包括強電線等工頻場，中、短波及微波電磁輻射的影響。

⑤核電磁脈沖的影響。高空核爆炸產生的電磁脈沖能大面積破壞地面上的指揮、控制、通信、計算機及報系統。

⑥探譜（TEMPEST）技術。其實質內容是針對信息設備的電磁輻射與信息泄漏問題，從信息接收和防護兩方面所開展的一系列研究工作。

⑦電子設備的誤動作。為了防止誤動作，必須采取措施以提高設備的抗干擾能力。

⑧頻譜分配與管理。無線電頻譜是一種有限的資源，但不是消耗性的，既要科學地管理，又要充分地利用。

以上這些都是電磁兼容的研究對象。

電磁兼容測量的基本方法

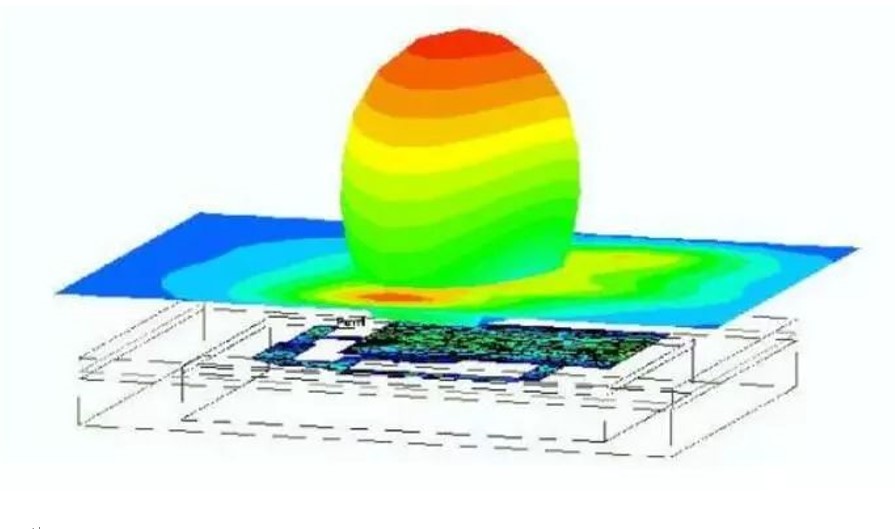

1、電磁輻射發射測量系統電磁場輻射測量是測量電氣、電子設備的電磁輻射強度

2、電磁輻射敏感度測試系統：

其測量方法主要由以下幾種

1）用發射天線產生騷擾電磁場，

2）用TEM小室或GTEM小室產生騷擾電磁場，3）用混響室產生騷擾電磁場，

4）用亥姆霍茲線圈產生磁場

3、傳導發射測量系統：

有以下幾種測量方法

1）通過線路阻抗穩定網絡LISN，

2）用電流探頭測量電源線上的干擾電源，

3）通過功率吸收鉗來測量電源線上的干擾功率

4、傳導敏感度測試系統：

往入干擾信號有以下幾種方法

1）通過變壓器向被測線路往入干擾信號，

2）通過耦合/去耦網絡向被測線路往入干擾信號，

3）通過注入探頭向被測線往入干擾信號。

屏幕截圖 2022-05-23 102804.jpg

整車EMC所面臨的挑戰和相關國標

高壓部件的集成化會帶來更嚴重的電磁干擾，高壓部件的電磁兼容設計挑戰更大——電磁干擾強度高，部件之間耦合路徑復雜。

汽車智能與網聯化功能的拓展，給全面準確的進行工況模擬，探測EMC問題帶來新的挑戰，因?yàn)槟壳癊MC 測試需要布置在暗室里，場地及測試設備的限制，如何在施加騷擾或者接收車輛部件輻射的前提下，使用模擬工況激發車輛的眾多傳感器做出貼近真實工況的反應是目前的難點，而且目前應對電磁干擾問題，并無十分清晰的標準界定容忍程度，各項標準仍在完善中。

EMC測試和整改均牽涉到系統級的改善，改善周期長花費大，給車企帶來較大成本壓力。而伴隨更多電氣部件和控制功能在車輛上的集成，零部件與整車EMC標準需要交互。


汽車行業對車輛指定了嚴格的電磁兼容方面的標準，零部件首先需要通過電磁兼容性測試，集成到整車后，整車也要通過電磁兼容的全面考核。

隨著新能源車的發展，國內外相關的標準及試驗方法也在不斷完善，目前國際上相關的標準系列都進行了更新。

國內相應的電動車輛標準體系也在快速更新中。然而，由于傳統方法的慣性，多數人對車輛電磁兼容的理解和常規做法是以標準為導向的，即電磁兼容設計驗證的目標通常是滿足標準或法規要求；對于新能源車而言，技術的發展和應用技術是超越標準發展的，已有的標準雖然提出了試驗設施要求和產品的試驗要求，但細節方面還有待補充完善；對于產品開發和設計的指導作用尚有欠缺，以現有標準為導向的做法并不能保證新能源車輛的電磁兼容性。

對于高壓電驅系統而言，現有標準在動態模擬狀態、試驗布置、充放電模式、轉速、功率等參數選取定義方面還有待進一步規范;在設計指導方面對屏蔽、濾波、接地系統集成后的共模干擾抑制、安全性準則等方面應建立相關的標準規范體系。

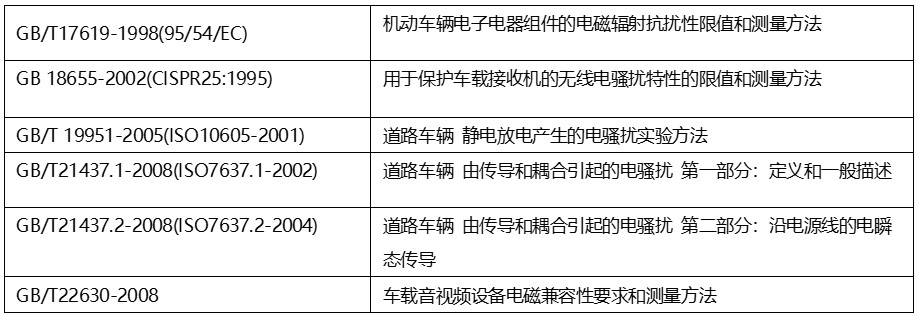

以下羅列的是現行的國際標準和國標，供大家參考。

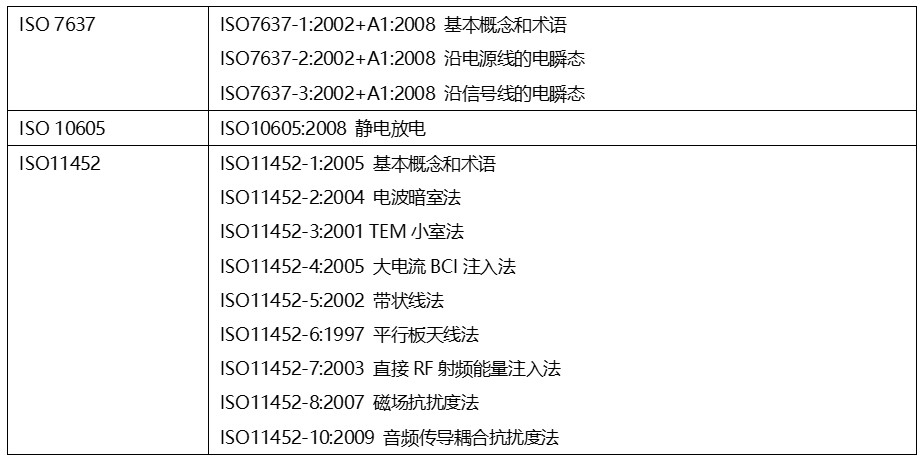

A. 國際標準

屏幕截圖 2022-05-23 103219.jpg
