汽車線束濕區密封探討

來源：線束世界?作者：線束世界-Jimmy?2022-06-24 15:31

摘要：汽車電氣系統對防水密封有非常高的要求，本文闡述汽車濕區線束密封的必要性，對帶膠熱縮管的基本特性、加工設備以及加工后的合格標準、氣密性驗證方法進行了說明。

汽車線束將整車各個電器零部件連接在一起，是汽車的神經網絡，保證汽車各電器功能部件的正常運行。現代汽車電子化程度越來越高，對線束的耐久性和可靠性要求也就越高，尤其對處于發動機艙和下車體惡劣環境中的線束要求就更高。

1 濕區

我們把汽車發動機艙和下車體部分暴露于空氣中能夠頻繁受到雨、水影響的區域稱為濕區；相對地把駕駛室、行李廂部分基本不受雨、水影響的部分稱為干區。

2 濕區密封

處于干區中的電器件和線束受高溫、高濕、化學品、灰塵等環境影響較小，對其要求較低；而處于濕區的電器件和線束受環境影響很大，必須做好電器件、線束的耐高溫、防水、耐腐蝕等防護工作。處于濕區中的電器件如果密封不良，會導致電器件內部進水，引起電器件內部短路、生銹、燒蝕等故障而出現電器功能異常或失效。同樣地，線束內聯點、插件連接部位如果密封不好，也會引起進水導致電氣故障。因此，我們把濕區密封定義為對處于汽車濕區中的電器功能件和線束連接部位進行密封處理以隔離水的進入，確保電器功能正?？煽康姆雷o(hù)操作。

電器系統進水主要有兩個方面的途徑：一是依靠水的重力滲入電器模塊或通過插接件、線束內聯點、線束搭鐵點間接滲入電器模塊中；二是由于虹吸現象，使水分子通過多股銅導線之間的縫隙進入電器模塊。

虹吸現象是指液體在分子間引力和大氣壓力的作用下，通過曲管流經位置較高的液面，再向下流入較低的液面的現象，如圖1所示。在汽車上，當電器模塊在工作時，內部升溫，當停止工作溫度降低時，內部壓力減小，此時在壓差的作用下，水分子通過密封不良的多股導線的縫隙，滲入電器模塊，引起電器故障。

對于第一種情況，行業內一般情況下要求：①電器模塊殼體采用一體成型、使用密封墊、密封膠等防水；②插接件使用密封塞、密封堵、盲堵進行防水；③電器模塊的安裝要高于對應的搭鐵點，且搭鐵線束方向向下，通過安裝位置的優化有效解決因水自身重力造成的滲水問題。

對于虹吸效應導致的進水危害，必須對線束內聯點和搭鐵點本身的密封性做嚴格要求，最有效的方法是采用帶膠熱縮管進行密封。

3 帶膠熱縮管密封（圖2）

640 (1).png

熱縮管是一種特制的聚烯烴材質熱收縮套管，具有高溫收縮、柔軟阻燃、絕緣防蝕功能，耐壓等級600 V，用于線束連接點、焊點、電感的絕緣保護。帶膠熱縮管是一種雙壁熱縮管，外層采用優質聚烯烴合金，內層采用熱熔膠復合加工而成，相對普通熱縮管，增加了防水密封和防腐的功能。

收縮比例為3∶1、4∶1，收縮溫度在70~125 ℃之間，使用溫度-40~125℃。

熱縮管工作原理：高分子材料在低溫時為玻璃態，加熱后為高彈態，玻璃態時性能接近塑料，高彈態時性能接近橡膠。生產時，將熱縮管加熱到高彈態，施加負荷使其擴張，在保持?jǐn)U張的情況下快速冷卻，使其進入玻璃態，這種狀態就固定住了。應用時，再次加熱，熱縮管回復為高彈態，在沒有外加負荷時，迅速回縮，冷卻后進入玻璃態固定。

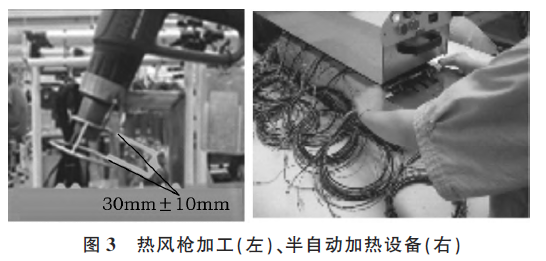

熱縮管加工工具，使用烘箱、熱風槍或采用半自動加熱設備進行加熱加工。采用熱風槍時熱縮管距離風槍口控制在20~40 mm最佳，如圖3所示。為提高加工品質和工作效率，目前半自動設備加工得到更廣泛的應用。

640 (2).png

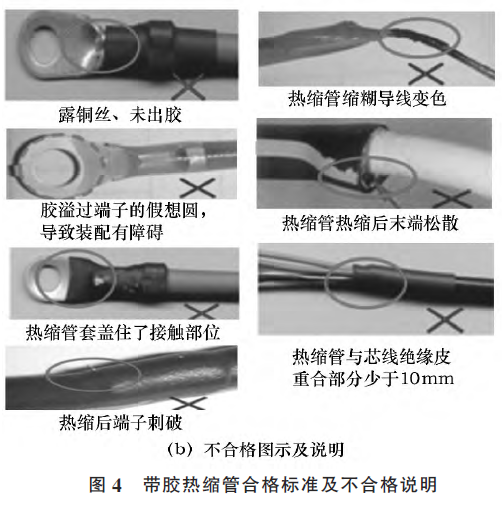

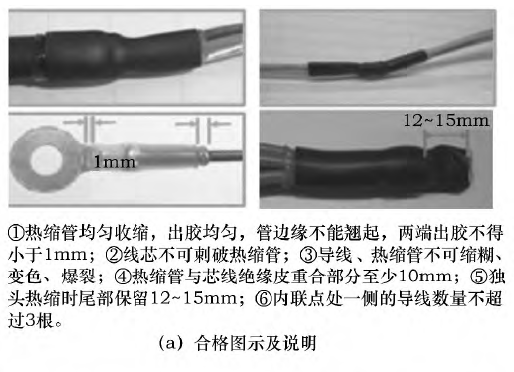

對于熱縮管加工后的產品，必須制定相應的標準以明確加工的產品達到了預期的目的。QC／ T 29106規定了濕區連接點絕緣防水處理的要求，而帶膠熱縮管加工后的情形有很多，為了便于對熱縮管加工后的合格與否進行判定，我們與線束廠家共同制定了相應的標準，圖4給出了熱縮管加工后合格樣品以及不合格樣品的圖示說明。

對于熱縮管使用后的不合格情形圖4中列出了幾種典型的示例，其它未列出的情形根據圖4中合格標準要求進行判斷即可。

640 (3).png

640 (5).png

4 密封驗證

具有密封要求的線束插接件、內聯點、接頭等必須通過0.5 bar壓力下5 min以上不泄露的測試。

具體做法：將密封好的導線置于水中，并固定住，如圖5所示，通過氣泵對導線加入0.5 bar的氣壓，觀察密封處是否有氣泡冒出， 5 min沒有氣泡出現表明密封良好。

640 (4).png

5 結束語

汽車濕區的線束密封非常重要，對于線束內聯點和搭鐵點位置，使用帶膠熱縮管進行密封處理是最好的選擇。為避免虹吸現象的危害，對處于濕區中的各搭鐵點均進行密封也是非常必要的。熱縮管的加工工藝必須符合標準要求，以達到防水密封的目的。
