【線束】注塑不良分析（下）

來源：線束世界?作者：線束世界-Jimmy?2022-07-06 14:17

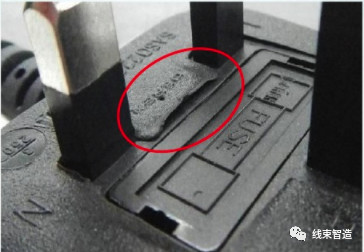

五、縮水

塑料的注射低于模腔的容積，造成塑件表面局部下陷而產生的，一般發生在塑件的厚壁區或者是筋、凹形、內圓角相接的平面上。

原因及對策

01?成型條件控制不當

適當提高注塑壓力及注塑速度，增加膠料的壓縮密度、延長注射和保壓時間、補償熔體的收縮、增加注射緩沖量、應維持到3mm，保壓不能太高否則會引起凸痕。如縮水和凹痕發生在澆口附近時，可以通過延長保壓時間來解決。

當塑件在厚壁處產生縮水時，應當延長的塑件在模內冷卻時間。如果嵌件周圍由于熔體局部收縮引起縮水，是由于嵌件的溫度太低造成的，應設法提高嵌件的溫度。如由供料不足引起塑件縮水應增加供料量。此外，塑件在模內的冷卻必須充分。

02 模具缺陷

結合具體情況，適當擴大澆口及流道截面，澆口位置盡量設置在對稱處，進料口應設置在塑件厚壁的部位，如果縮水發生在遠離澆口處，一般是由于模具結構某部位膠料流動不暢妨礙壓力傳遞。

應適當擴大模具澆注系統結構尺寸，最好讓流道延伸到產生縮水部位，對于壁厚塑件應優先采用翼式澆口。

03 原料不符合要求

對于表面要求比較高的塑件，應盡量采用低收縮率的樹脂，也可在原料中增加適量潤滑劑。含量氣的塑料，可能造成氣孔因此要注意原料的干燥。

04?溫度異常

一個合格的產品關鍵在于模溫料溫，此溫度關系到厚料在模腔內面的流動性。流動性越好也有利于調機，一般厚料只在標準溫度范圍內使用，因原料溫度高會燒膠，溫度低流動性不好，總之模溫料溫高低都會使塑件縮水，大家在調機過程中一定要掌握最佳溫度狀況。


六、破裂

制品表面裂痕嚴重而明顯者為破裂，制品表面呈毛發狀裂紋，制品尖銳角處常呈現此現象謂之龜裂，也稱為應力龜裂。

原因及對策

（1）收縮差異導致內應力過大，脫模時熔接線位置澆口龜裂。

（2）過大的射出壓力導致過度充填，制品內部應力過大脫模時造成裂紋。同時模具配件的變形也增大，導致脫模破裂。

（3）塑料膨脹系數為金屬的數倍，成型后收縮產生應力造成該部位破裂。

（4）模具表面溫度太低時，纖維在拉伸狀態下固化，配向引起的應力常造成龜裂。

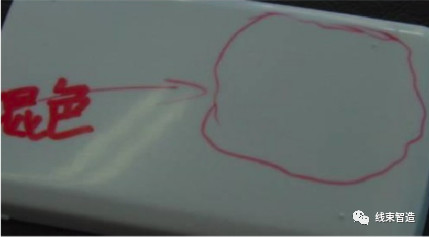

七、混色

制品表面失去材料本來的光澤，形成乳白色層膜、模糊狀態。

原因及對策

（1）塑料降解，塑化不均勻，回收料混合不均勻。

（2）模具表面的拋光不良，干燥不充分。

（3）模溫太低，高溫模有助改善透明度。

（4）使用過多脫模劑或油脂性脫模劑亦是表面光澤不良的原因。

（5）材料吸濕或含有揮發物及異質物混入污染亦是造成表面光澤不良的原因之一。潤滑劑過多或揮發物含量多時，塑膠經過澆口后，其壓力下降而氣化，凝結于模穴表面，發生乳白色模糊狀，潤滑劑粒子過大時發生濃白條紋。


八、流紋

塑膠熔體流動的痕跡，以澆口為中心而呈現的條紋波浪模樣；表面發生垂直流向的無數細紋，導致制品表面產生類似指紋的波紋。

原因及對策

（1）流痕是最初流入型腔內的塑膠熔體冷卻過快，與其后流入的塑膠熔體間形成界限所致。

（2）殘留于注塑機噴嘴前端的冷材料，若直接進入型腔內，塑膠熔體溫度低則粘度增大而發生流痕。

（3）模溫低則奪走大量的塑膠熱量，使塑膠溫度下降粘度增大。在模具填充過程，型腔內的塑膠溫度下降以高粘度狀態充填，接觸模面的塑膠熔體以半固化狀壓入，表面發生垂直流向的無數細紋，導致制品表面產生類似指紋的波紋。

（4）射出速度慢，填充過程塑膠熔體溫度降低增多，粘度增大發生流痕。


九、燒焦

制品表面因塑膠降解導致的變色及制品的填充末端焦黑的現象。

原因及對策

（1）燒焦是滯留型腔內的空氣在塑料熔體填充時未能迅速排出，被壓縮而升溫將材料燒焦，改善排氣槽、排氣鑲件等，使空氣及時排出，清理排氣槽，防止堵塞。

（2）降低注射壓力，但應注意壓力下降后注射速度隨之減慢，容易造成流痕及熔接痕及熔接痕惡化。

（3）采用多段控制填充，在成型過程末端采用多段減速方式利氣體排出。

（4）采用真空泵抽取型腔內空氣，使型腔在真空狀態下填充。


十、尺寸偏差

尺寸與SPEC不符。

原因及對策

（1）塑料批量間或批量內收縮性過大。

（2）成型工藝條件波動。

（3）模腔尺寸超差。

（4）制品壁厚相差懸殊。

（5）測量時和使用時的溫度誤差。


十一、起皮

未熔化塑膠進入型腔，制品表面呈云母狀薄層裂痕造成剝離現象。

原因及對策

（1）未熔化塑膠進入型腔，出現于產品表面。

（2）制品表面呈云母狀薄層裂痕的現象。

（3）塑膠熔體溫度太低，未能熔化進入型腔的膠粒。

（4）回收料太多，帶入過多的空氣，使膠料混合不均勻。

（5）不相容的材料混合，螺桿轉速太低。

（6）不同材料的混入或成型條件不當。

（7）模溫太低時，流動材料的內部發生交界面，亦會造成剝離現象。

（8）過度使用脫模劑、塑膠降解、塑膠干燥不足。

十二、氣泡

塑膠熔體含有空氣、水分及揮發性氣體時，在注塑成型過程空氣、水分及揮發性氣體進入制品內部而殘留的空洞。

原因及對策

（1）膠粒預先充分干燥除去水分。

（2）升高背壓，使氣體能由料筒排出。

（3）適當降低填充速度，氣體有充足時間排出。

（4）料筒溫度設定不宜偏高，可有效防止塑料分解氣體的產生。

十三、傷五金

注塑時五金件受傷。

原因及對策

（1）五金件與模具匹配不良。

（2）五件有毛邊、披鋒導致壓傷。

（3）五金件的同心度不好。

（4）五金件長度不合理。


十四、極性錯位

注塑成品后測試線材正負極接線關系錯誤。

原因及對策

（1）入模放線時將線材正負極放反。

（2）鉚壓時就已經將線材正負極鉚壓反。


十五、傷線材

注塑成品后發現線材被模具壓傷。

原因及對策

（1）操作人員沒有將線材擺正在線槽內。

（2）注塑沖膠將線材沖傷。

（3）線材尺寸與線槽不符導致線材壓傷。

（4）模具頂針設計不合理，將線材頂傷。


十六、露線

注塑膠料沒有完全將線材包裹，有部分線材裸露。

原因及對策

（1）線材外被脫皮太長。

（2）模具線槽太松導致線材偏離。


十七、錯模

注塑成品合模線錯開，導致合模線很粗糙。

原因及對策

（1）模具設計尺寸有誤差。

（2）模具定位針?biāo)蓜?dòng)。


十八、沖膠

注塑膠料從成型的其他部位沖出。

原因及對策

（1）注塑件尺寸與SPEC不符。

（2）模具尺寸與SPEC不符。

（3）注塑壓力太大，導致將膠料沖出。

（4）注塑進膠量太大，導致多余的膠沖出。

（5）注塑件與模具不匹配，相互配合存在間隙。
