汽車線束銅排的種類和應用

來源：線束世界?作者：線束世界-Jimmy?2022-07-11 09:29

目前的銅排市場上，主要包含以下幾種產品：

硬銅排，通常使用在在緊湊型電池組空間內，充當導體其絕緣有熱縮管/模內注塑浸塑等
軟銅排，多層薄銅箔疊層，具有高柔軟性可提供各種彎曲、扭曲和折疊形狀，以適應所需的空間，且可更換絕緣滿足各種溫度或絕緣要求。在目前的應用場景里應用廣泛。
?FlatWire銅排，用于連接HEV、EV和ESS行業中的單個蓄電池單元和電氣部件，適用于混合動力電動汽車、電動汽車和ESS的充電電池，也可作為主電源和配電設備之間的傳統母線（模具）連接的替代方案。

軟銅排的應用

作為一種更適合目前行業發展需求的電池包內部連接解決方案，軟銅排得到了越來越多的應用。軟銅排是一種帶有柔軟性的通電用BUSBAR(累加可通電的薄銅板)，在電池包內部結構設計過程中，可根據需要的形象進行折彎，實現布局最適化，同時，也可根據使用環境(溫度, 絕緣要求電壓等)條件變更絕緣材質，產品頂端與組裝面形象吻合，無需附加連接部品。

在產品開發過程中，需要的Tooling Cost較低，可應用于類似電池包等狹窄空間 (提供最適布局) ，因為帶有一定的柔軟性，便于組裝，相對一般的BUSBAR,可容許公差可以較大。

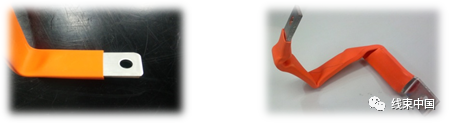

下圖為使用軟銅排的在狹小空間布置實例：

640 (1).png
