特斯拉Model S高壓線束系統工作原理淺析

來源:線束世界?作者:線束世界-Jimmy?2022-07-11 09:46

特斯拉作為新能源車中的明星企業,本文我們簡單的介紹下其Model S的高壓系統,包括高壓系統的工作原理,配電系統工作原理,高壓線束的一些基本信息,希望能夠幫助到廣大線束工程師。以下為正文。






640 (1).png




1 高壓系統介紹

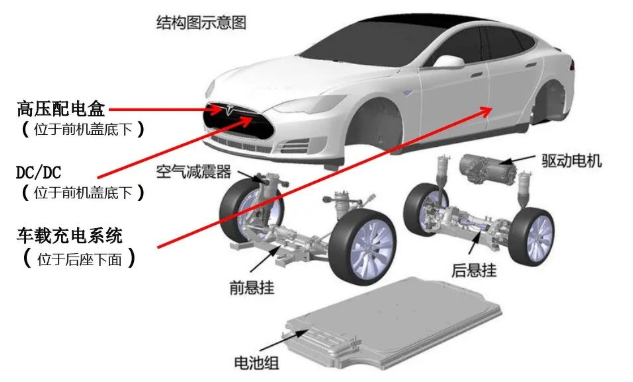

Model? S的動力系統的分布示意圖如下圖所示,可以清晰看到各個系統的分布位置。


640 (2).png


Model S高壓總成主要包含以下幾部分:充電接口、動力電池系統、交流感應電機、車載充電機、高壓配電盒、加熱器、直流轉換器DCDC、空調壓縮機。




2 高壓系統原理圖

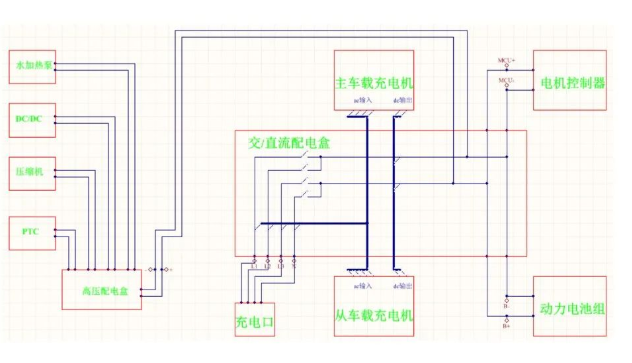

Model S的高壓系統工作原理如下圖所示:

主要有3個路徑:

1,充電口取電到充電機經過交/直流配電盒完成交流到直流電的轉化,然后給到動力電池組,完成整車充電。


2,動力電池組輸出高壓電給電機控制器,電機控制器控制驅動電機為整車提供動力;


3,動力電池組的高壓電經過高壓配電盒分配,分別輸出給DC/DC(高壓轉低壓給整車低壓系統供電),PTC,壓縮機,水加熱泵等高壓組件。


640 (3).png




3 高壓線束介紹

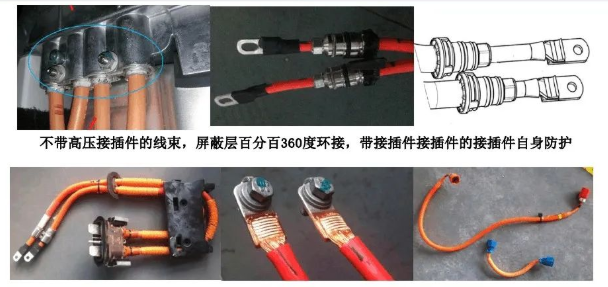

為了便于理解前文的高壓系統原理圖,我們先來介紹下Model S的高壓線束系統。


640 (4).png

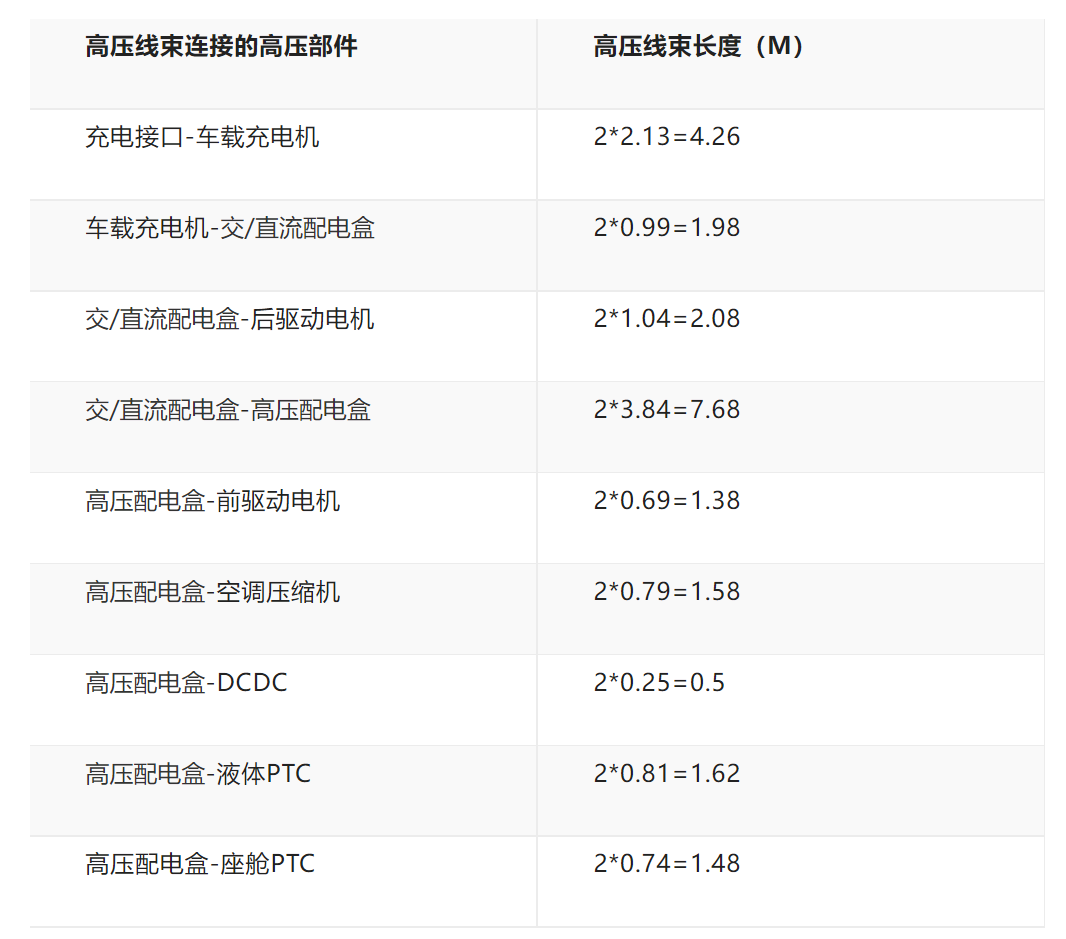

Model S各高壓部件使用橙色高壓線束相連接,整車高壓線束的長度22.56m,共分為9段高壓線束,9段高壓線束連接的高壓部件及長度如下表所示。

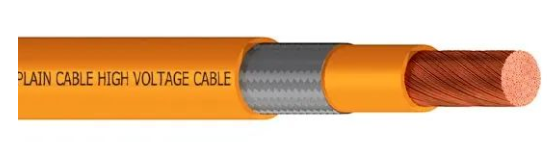

特斯拉高壓線束選用美國 公司 ?CHMPLAIN Cable 的150 XLE High Voltage Shielded Battery Cable,手感柔軟,感覺比國內的硅膠電纜柔軟度還好,好的柔軟度同時提升了狹小空間的安裝便利性。


640 (5).png


特斯拉高壓電纜的外部多采用的是自卷編織防護套管防護,只有后驅動電機高壓線束、液體加熱器、車廂加熱器的高壓線束使用了波紋管防護。

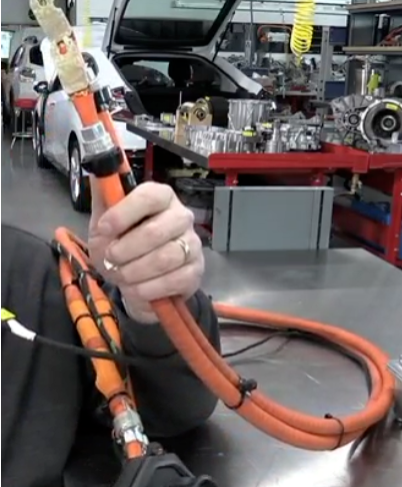

充電插座的高壓線束使用了自卷編織防護套管防護,此些線束大部分是布置在車廂內,使用環境好,另高壓線束的固定多以軋帶的形式固定。


640 (6).png

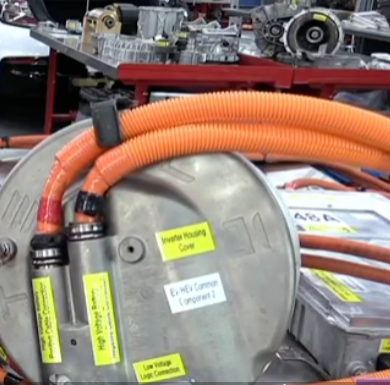

后驅動電機的高壓線束使用了波紋管防護,此些線束大部分是布置在車廂外,使用環境相對較差。


640 (7).png


充電插座高壓線束采用的是50平方的屏蔽高壓電纜。MODEL 3的充電插座高壓線束是95平方,從兩者線徑來看,MODEL 3的充電功率得到了大幅的提升圖片。




4 高壓配電盒

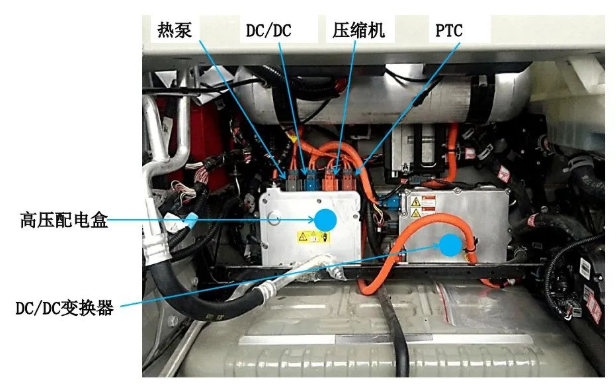

Model S的高壓配電盒位置機艙蓋底下,位置布置如下圖所示:


640 (8).png

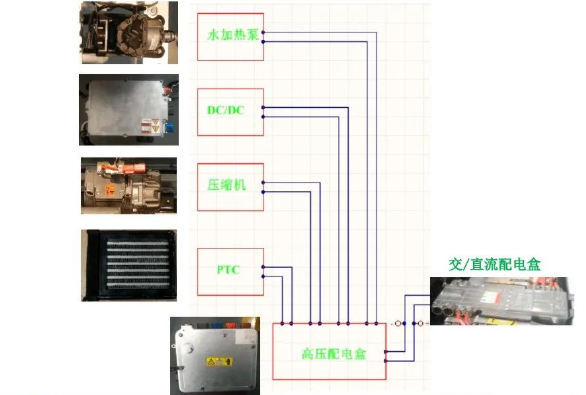

高壓配電盒的工作原理如下圖所示:


640 (9).png



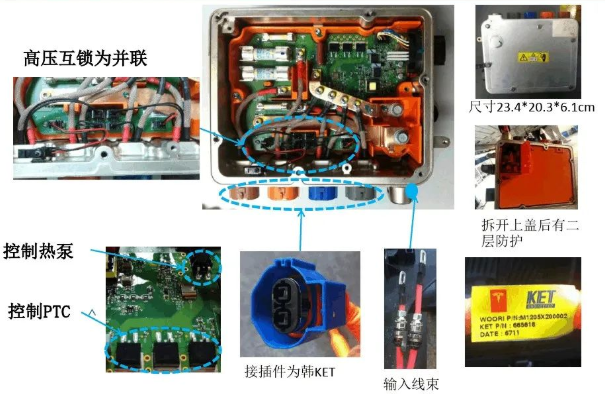

高壓配電盒的內部結構如下圖所示:


640 (10).png




5 Model S充電系統介紹

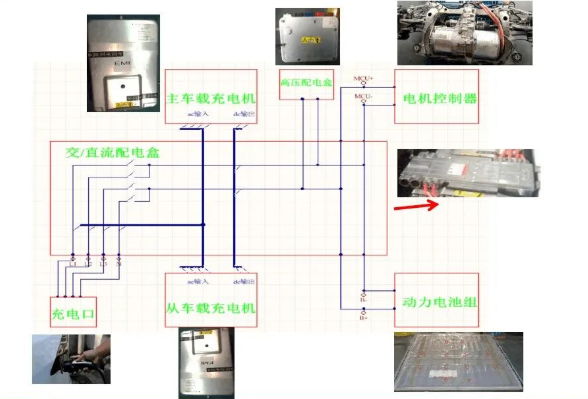

Model S充電原理圖如下圖所示:


640 (11).png

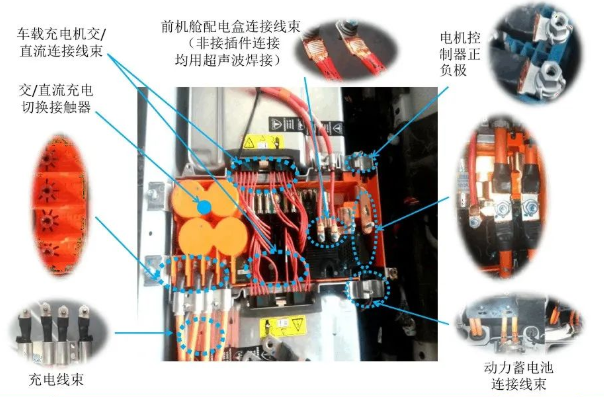

交/直流配電盒的內部結構如下圖所示:


640 (12).png

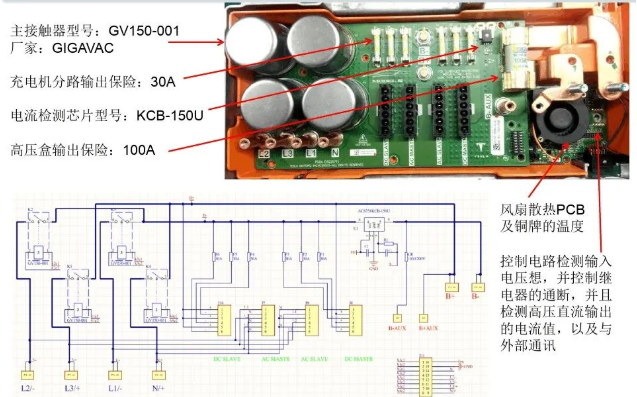

交/直流配電盒內部原理如下:


640 (13).png
