隨著小鵬G9上市,中國電動汽車市場會開始一輪超快充的競爭,電動汽車最大的產熱工作模式就是直流充電,充電場景下整個充電高壓回路會產生大量的熱,功率越大,熱損耗也就越大。而根據能量守恒,熱量需要找到排出的方式,大功率快速充電下,充電設施端、充電座到電池充電接口,進入高壓接觸器到電芯內部和表面。

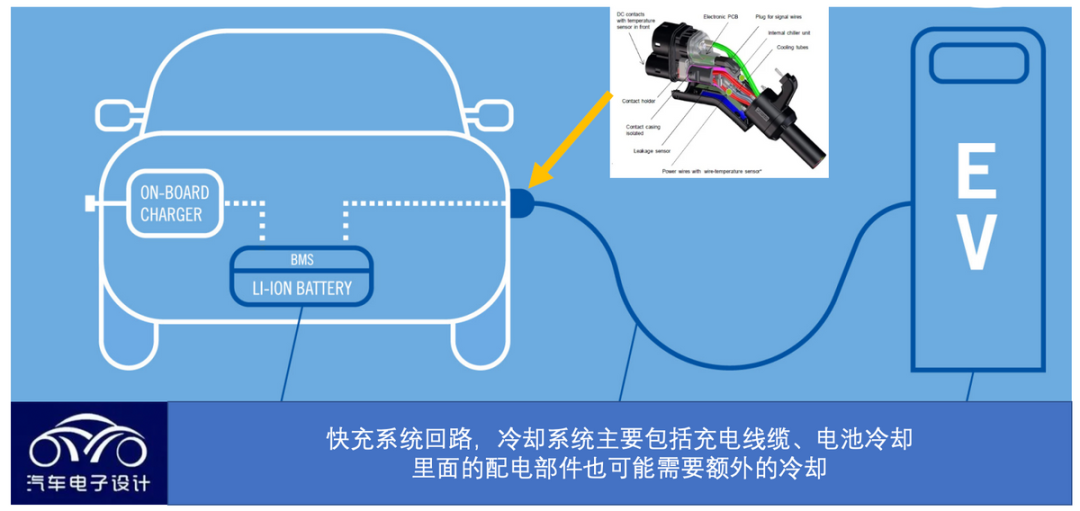

▲圖1. XFC快充系統下的液冷充電連接器
目前高壓連接器和充電連接器,400V的系統下,充電電流控制在250A以內,不需要充電冷卻系統,充電功率大概在70~90KW。因此充電接口都采用液冷方式就成為下一代充電樁的標準配置。
1為什么使用充電液冷技術
和傳統直流充電槍和電纜相比,帶液冷的充電槍和充電電纜,通過在充電槍、電纜、充電樁回路上增加了冷卻管道,電纜內部增加了冷卻液的管道,能兼容400V和800V兩種不同的需求,來保證充電接口溫升不超標。

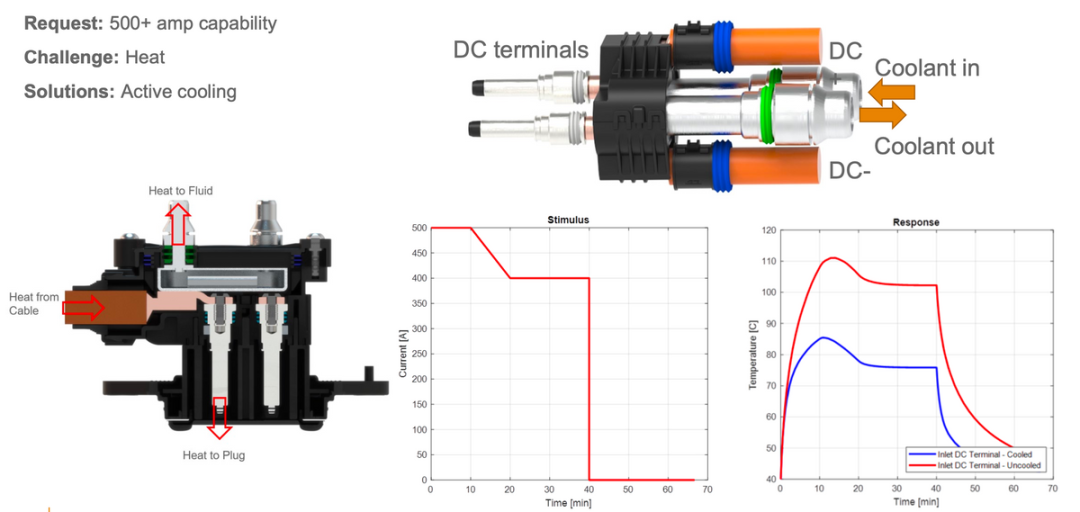

▲圖2. 液冷充電接口的示意圖
采用冷卻液對端子進行冷卻,可以讓電纜截面積的需求減少,實際插頭和線纜的重量降低,方便操作。
液冷快充降低了充電溫度而已,從充電樁到充電槍,這個充電回路50%左右是靠這套系統,而另一半從車載的充電插座到電池快充端口,電池快充端口要承受高電流。因此我們可以引入Derating曲線,這是匹配特定導線的連接器在一定范圍的外部環境溫度與該環境溫度下連接器允許承載的最高安全持續電流的關系。

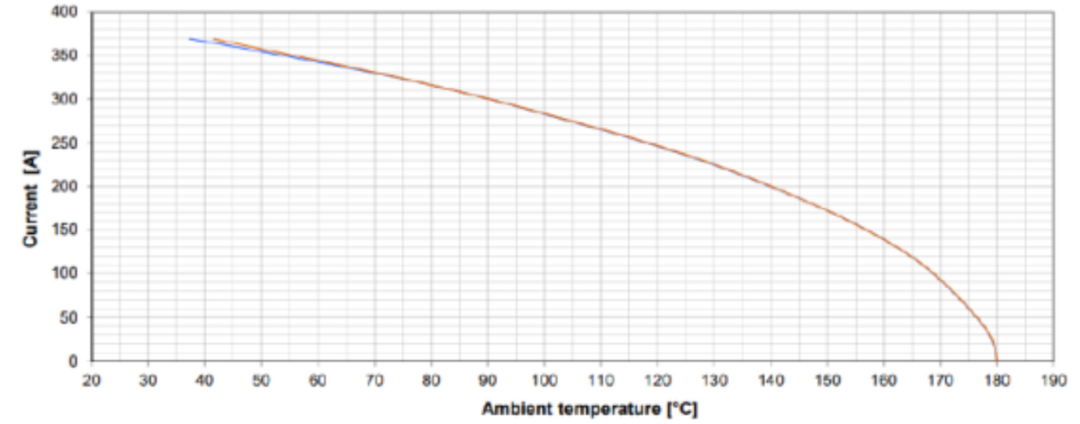

▲圖3. 典型連接器在溫度下的載流能力
這里需要考慮在較高的環境溫度下,連接器允諾最高安全持續電流在逐步減小,連接器最熱點為端子對配位置,熱量的來源包含工作環境輸入和連接器載流。在回路電阻、通電時間、及應用環境恒定的前提下,電流越大產生的熱量越大。
因此當連接器應用環境溫度升高,在截止溫度的限制下,留給連接器載流所能產生的溫升余量就會更少,回路電阻和通電時間不變,只能限制電流,以減少溫升。

▲圖4. 連接溫度模型
因此,我們可以看到,我們需要考慮充電插座和電池充電連接器都是需要承受較高電流的。
這里電氣等效電路由熱阻和熱容組成,控制溫升的辦法通過增加冷卻管道的方式帶走熱量。

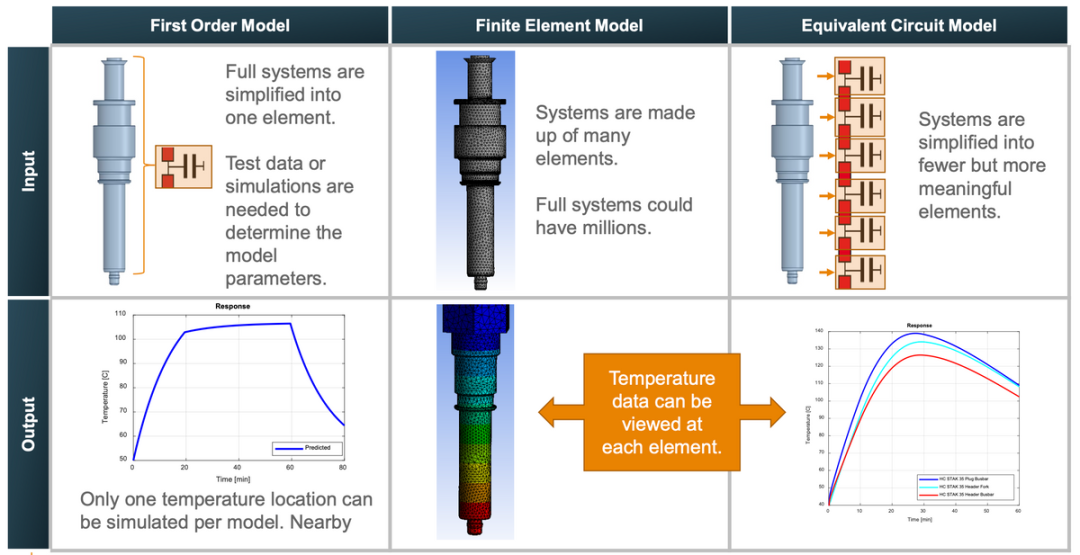

▲圖5. 通過分析端子的等效模型來分析
在插座內部,可以通過改變連接方式以及可靠性,比如改變連接端子鍍層,導線和端子壓接方式(超聲波焊接),增加壓接面積等,可以降低接觸電阻的方式來降低自身的熱產生。

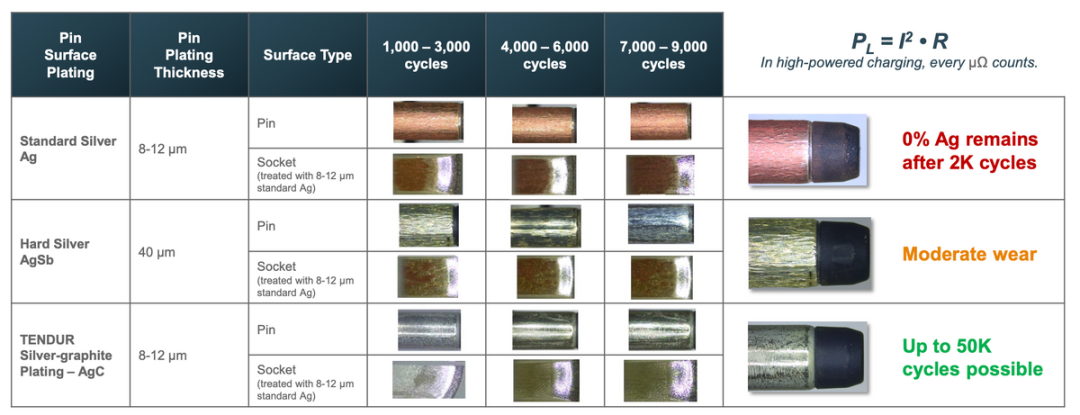

▲圖6. 連接端子的鍍層控制
2難度在哪里
目前看來,以后最大的難度在電池包上的連接器端子,因為這塊承受的電流其實和插座也是一樣的。這方面特斯拉其實硬懟的,在Model Y上快充連接器用了定制的金屬端面接觸的連接器,通過鋁管定位、非屏蔽導線、金屬材質保證結構強度來保證了這個大電流的連接。

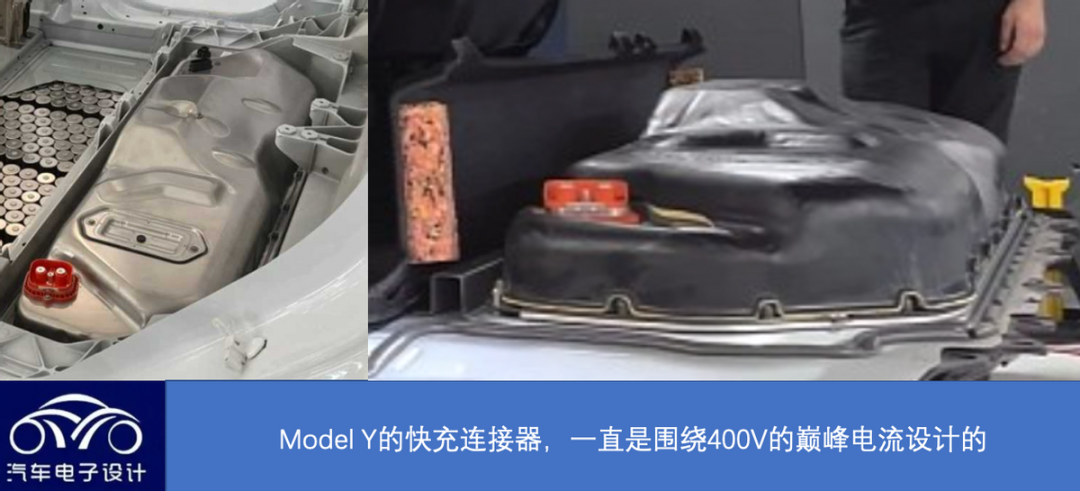

▲圖7. Model Y的快充連接器
目前還沒有看到車企在往這個方面去做設計,不過隨著快充電流的提升,集成冷卻的BDU考慮,其實也不是不可能,我看到最新的設計可能會有進一步的變化。

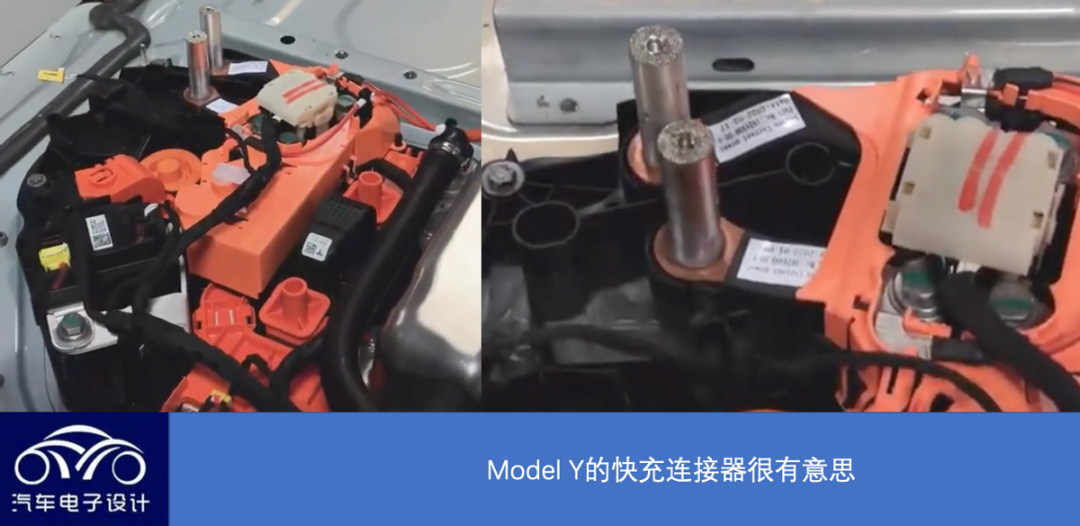

▲圖8. 特斯拉的電池包快充連接器
小結:目前快充的熱管理,可能后續技術上的變化還挺大——我們不光要使用800V的高壓,還要持續把電流從250A提升到500A左右,這樣才能考慮如何進入400kW的階段。
