為什么連接器回波損耗會導致信號問題

來源：線束世界?作者：線束世界-Jimmy?2022-07-15 17:06

回波損耗會影響插入損耗，即到達接收器的能量。

回波損耗是表征連接器的最重要 S 參數項之一。通過查看此 S 參數項，可以快速區分好的連接器和壞的連接器。以下是決定好壞的原因。

回波損耗，或 S11，用于單端 S 參數或 SDD11對于差分 S 參數，是反射信號。將正弦波發送到互連中，然后查看從同一端口返回的內容。反射信號與入射信號的比率是回波損耗。

獲得反射信號的唯一方法是當入射信號在其路徑的某個地方遇到阻抗變化時。來自每個不連續性的反射組合導致每個頻率的回波損耗。

反思本身并不是真正的問題。真正的問題是傳輸信號的損耗。畢竟，通道中重要的是到達接收器的信號。一些反射信號意味著更少的傳輸信號進入接收器。那么，有多少反射信號會在傳輸信號中產生重大損失呢？

當互連的衰減較低時，入射信號、反射信號和到達發射器的信號之間存在連接。大多數工程師認為是S11+ 不銹鋼21= 1。但請記住，每個S參數都是關于一個電壓的。沒有電壓守恒這樣的東西。只有能量守恒。

每個 S 參數中的能量與 S 參數的平方相關，因此連接為 S112 + S212 = 1，或者：

現在我們可以探索多少回波損耗將開始影響插入損耗，即發射器處的信號。我們通常測量S

屏幕截圖 2022-07-15 165745.jpg

11和黨衛軍21以分貝為單位。因此，我們需要將分貝值轉換為量級，進行計算，然后轉換SS21幅度值回到分貝。

屏幕截圖 2022-07-15 165757.jpg

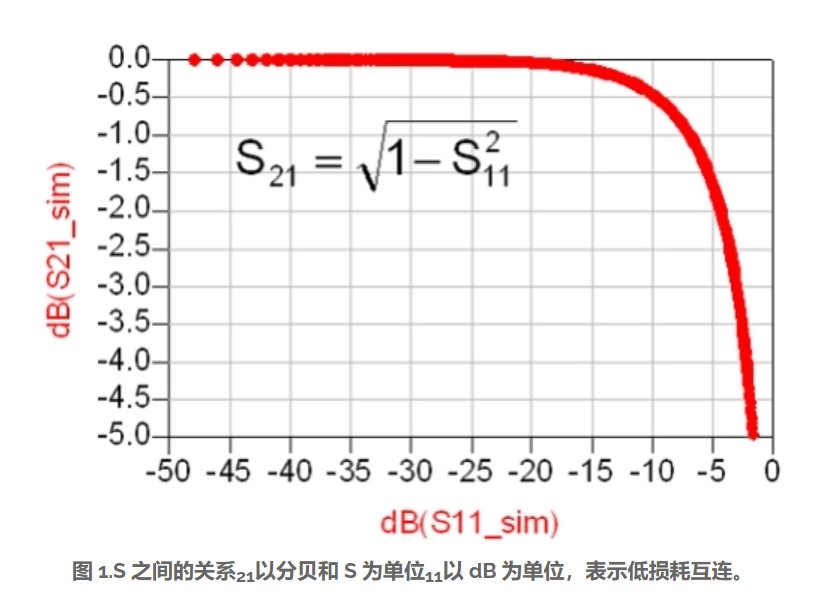

圖 1 中的圖形顯示了多少 S 之間的連接11（分貝），將影響 S21（分貝）。令人驚訝的是，你可以擁有高達-10 dB的S11在您看到S下降0.5 dB之前21.這就解釋了為什么S上的典型規格11可以小于約 -13 dB。較大的值將開始影響傳輸?shù)男盘?hào)。將回波損耗保持在-13 dB以下意味著傳輸?shù)男盘?hào)不會受到反射信號的影響。

如果回波損耗小于約-10 dB，我們預計它不會對插入損耗產生任何影響。但是，如果它達到-10 dB以上，我們預計會看到對插入損耗的影響。圖2顯示了兩個互連示例，它們都是4英寸長約50 Ω微帶傳輸線，兩端具有不同的連接器。

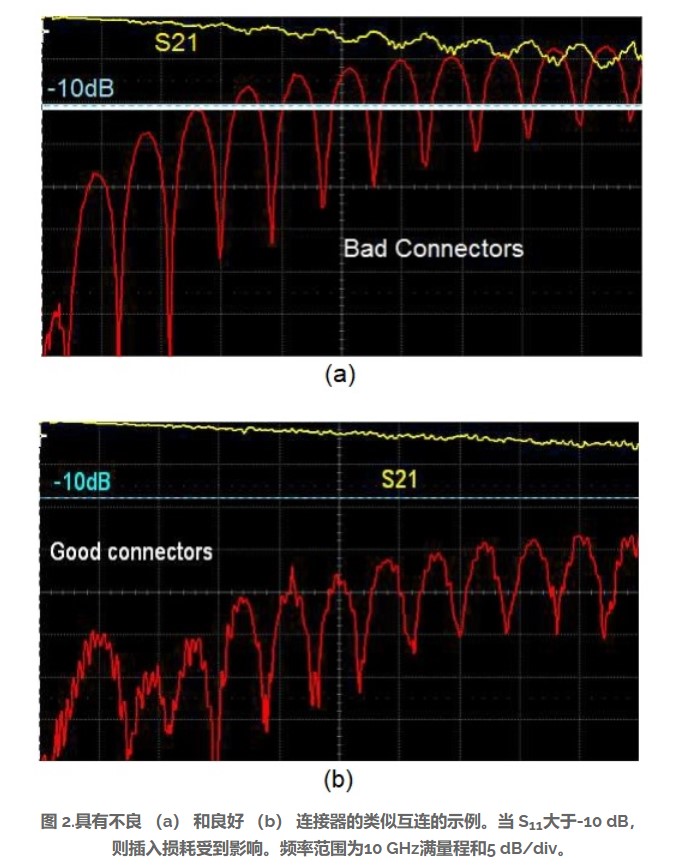

當回波損耗大于-10 dB時，插入損耗受到影響（圖2a）。只要回波損耗小于-10 dB，就不會對插入損耗產生影響（圖2b）。

屏幕截圖 2022-07-15 165814.jpg

在大多數規格中，決定好壞的標準是-13dB點?！昂谩边B接器的回波損耗低于-13 dB，對插入損耗的影響最小，“壞”連接器的回波損耗大于-13 dB。它可能仍然可以在系統中工作，但您必須進行自己的分析以確定它是否仍然可接受。通常，連接器的回波損耗超過-13 dB的頻率定義了它被認為是“透明”的帶寬。
