汽車線束用波紋管介紹

來源：線束世界?作者：線束世界-Jimmy?2022-08-17 09:58

波紋管是指用可折疊皺紋片沿折疊伸縮方向連接成的管狀彈性敏感元件.

線束波紋管(corrugated tube 或者convoluted tube)是一種具有凹凸?fàn)畈ㄐ蔚墓茏?用于線束中受機械沖擊較多的部分.

波紋管圖示:

波紋管在儀器儀表中應用廣泛,主要用途是汽車線束用保護類產品件,將壓力轉換成位移或力.波紋管管壁較薄,靈敏度較高,測量范圍為數十帕至數十兆帕.它的開口端固定,密封端處于自由狀態,并利用輔助的螺旋彈簧或簧片增加彈性.工作時在內部壓力的作用下沿管子長度方向伸長,使活動端產生與壓力成一定關系的位移.

市場分析

外資品牌:詩蘭姆,德芬根,法蘭克西

國內品牌:拓研,南京寧鶴,駿鼎達,文依,泛華,雷諾爾,貝爾,濮陽方鑫,興化京生,興化科華

外資品牌的優勢

1.經濟形式不好,企業降本需求

2.企業負債率普遍較高

3.企業采購管理,生產排程存在壓力

4.開發與交貨周期長,價格高

外資品牌的劣勢

1.車企存在嚴格的供應商認證體系

2.客戶集中度高,新客戶難開拓

3.外資重視同步開發能力

國內品牌的優勢

1.交貨周期短

2.價格低

3.公司流程簡單,新產品開發周期短

4.服務好

5.生產排程機動性強

國內品牌的劣勢

1.多品種,小批量,多批次

2.難以獲得客戶認可

3.產品品質不如外資品牌

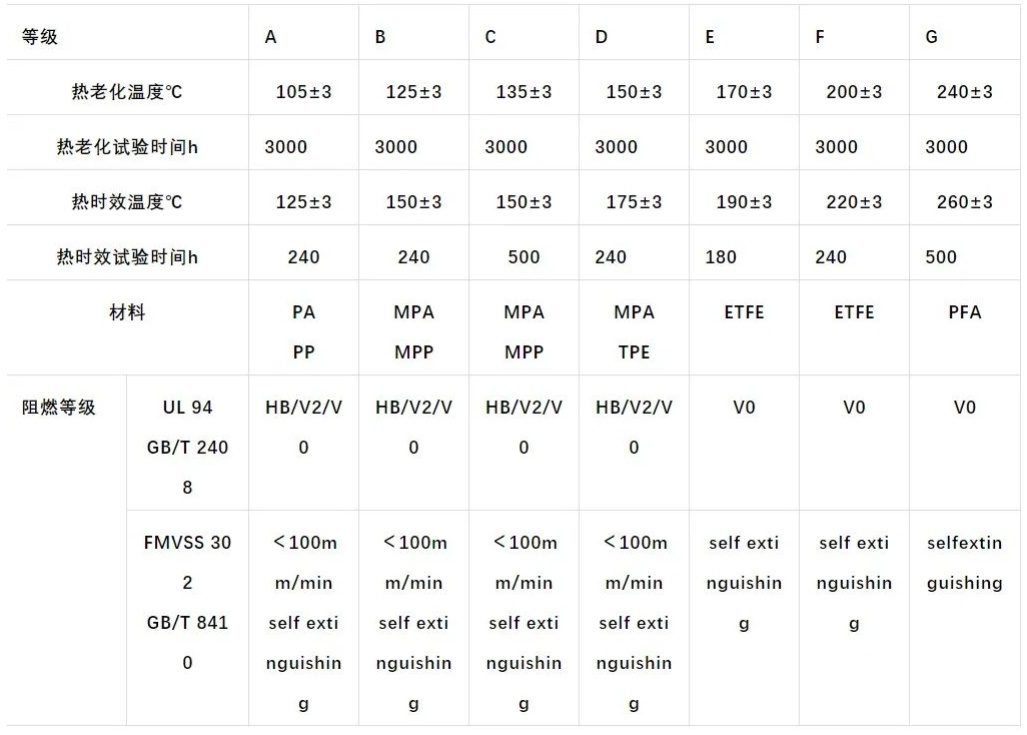

波紋管等級

波紋管種類

Normal Profile普通型:

1.Moste conomicaltube經濟實用

2.Small outer diameter外徑小

AHW(Automotive?High?Wave)高振蕩型:

1.Very?flexible具有良好的柔韌性

2.Slit stays closed after?assembly&bending

波紋管裝配或被彎曲時,開口處可保持閉合狀態

UFW(Ultra Flat Wave)超平型:

1.UpgradedFlexibility,for?small?bending?radii

柔韌性升級,?能達到更小的彎曲半徑

2.Flatinnerwave,forwiresagainstrattledamages

波谷平坦能更好防止電線絕緣層受到波谷沖擊

JIS(JapaneseIndustrial Standard)日本型:

1.Small outer diameter?外徑小

2.Corresponds?with Japanese Standards?符合日式標準

3.Characteristicssimilarto?Normal Profile?具備普通型同樣特性

GMProfile美式:

1.Very?flexible?具有良好的柔韌性

2.Corresponds?with GM Standards?符合美式標準

3.Slitstaysclosedafterassembling&bending as AHW

與高振蕩型一樣,波紋管裝配彎曲時仍可保持閉合

HighflexProfile??高彈型:

1.Very?flexible?具有良好的柔韌性

2.Slitstaysclosedafterassembling& bending

波紋管裝配或被彎曲時,開口處始終保持閉合狀態

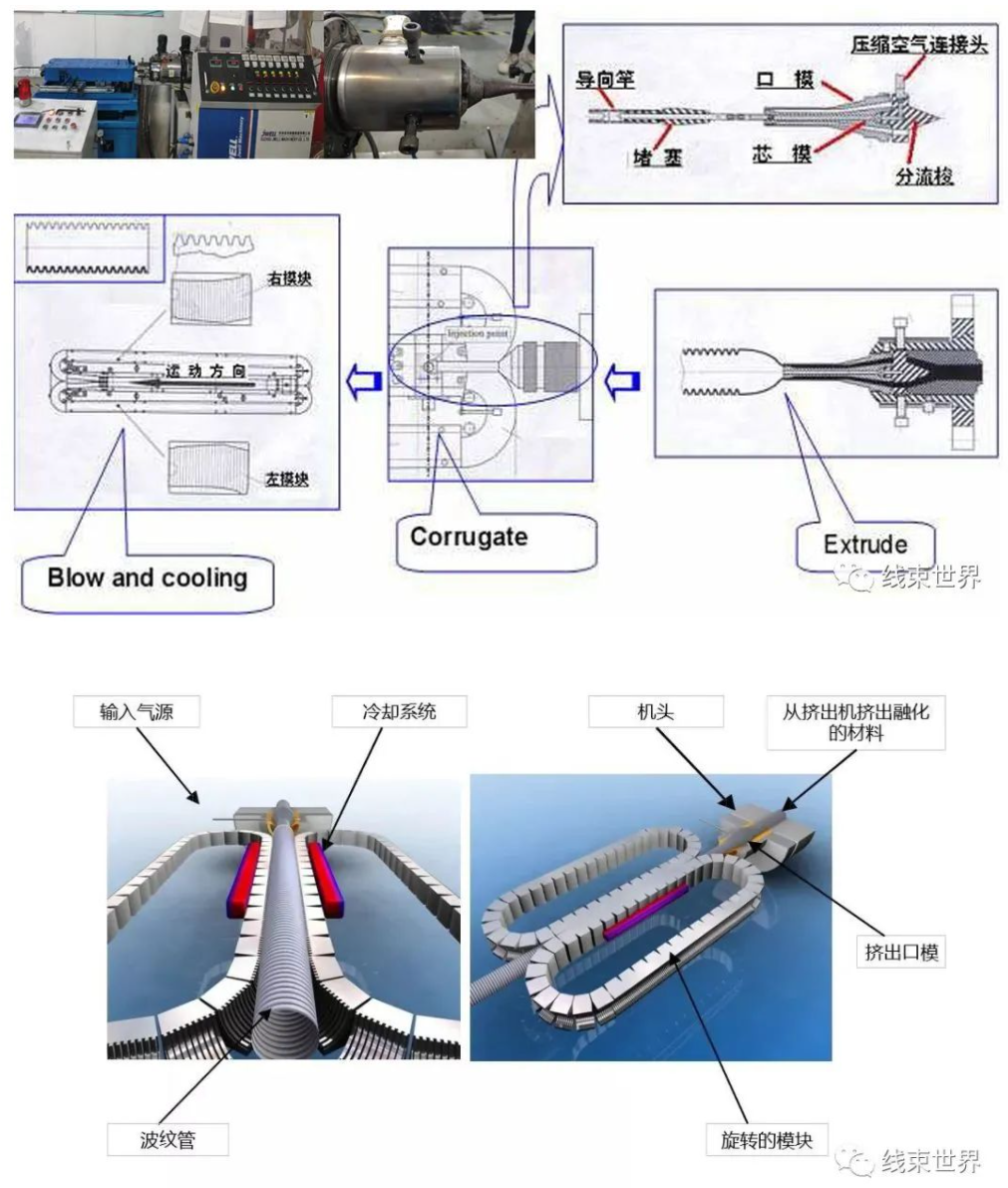

波紋管擠出成型過程

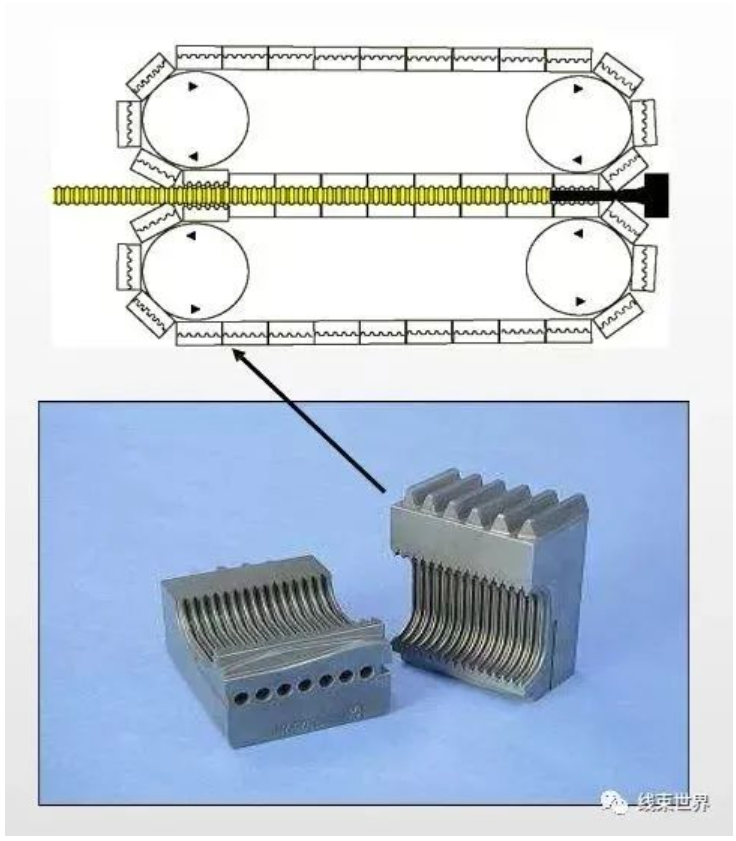

1 普通模塊

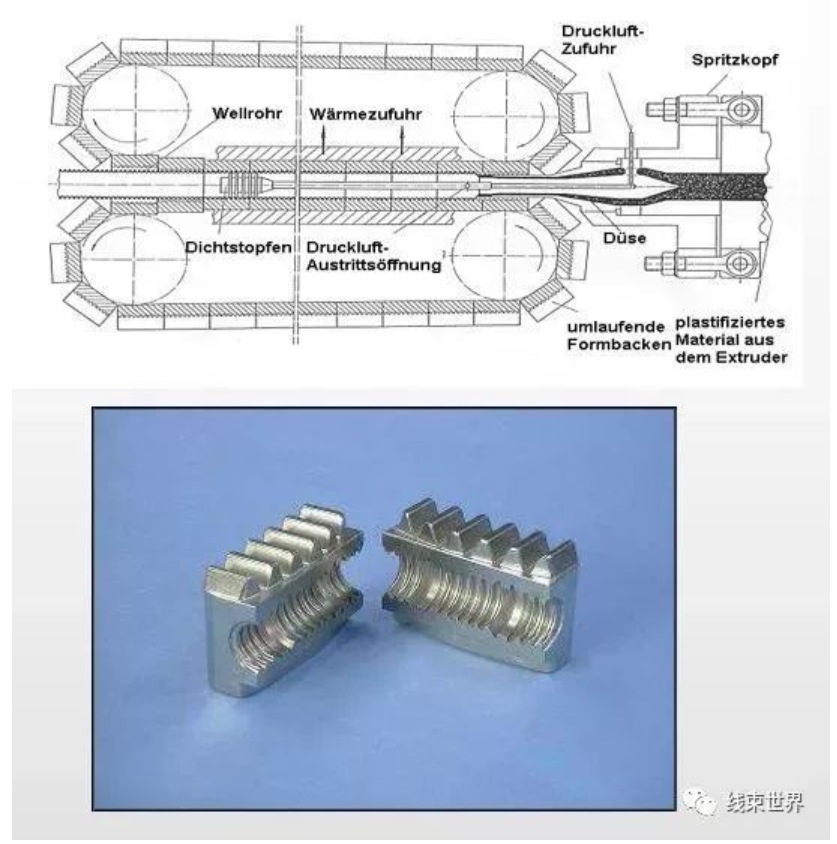

2 抽真空模塊

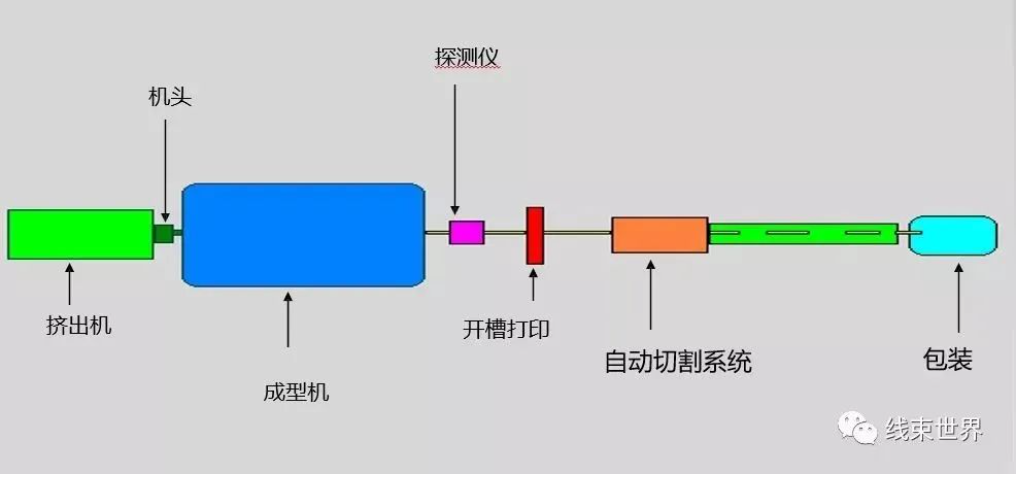

波紋管生產工藝流程

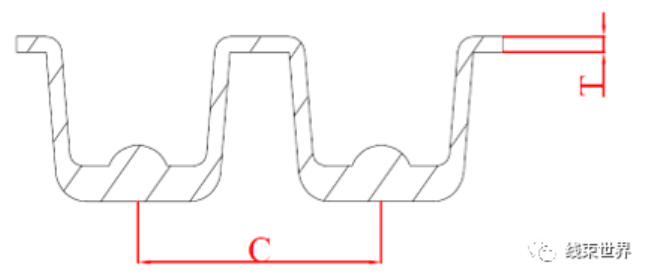

波紋管常見規格

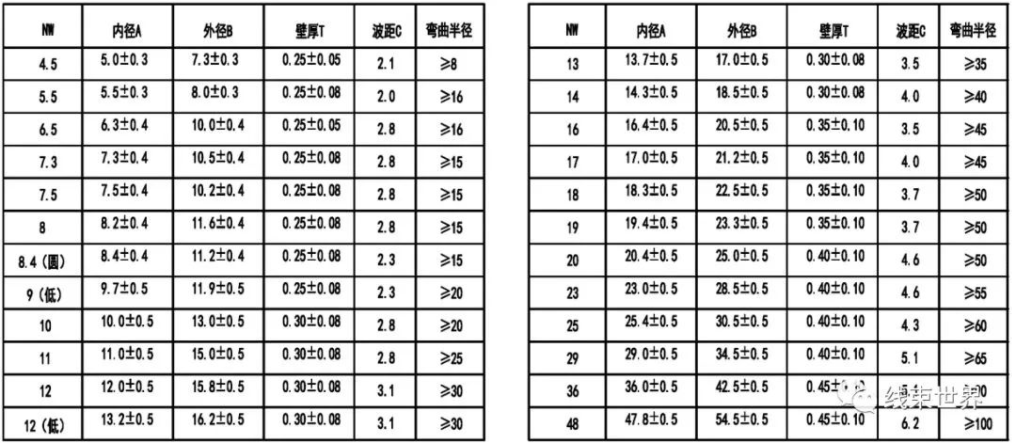

普通波形波紋管:

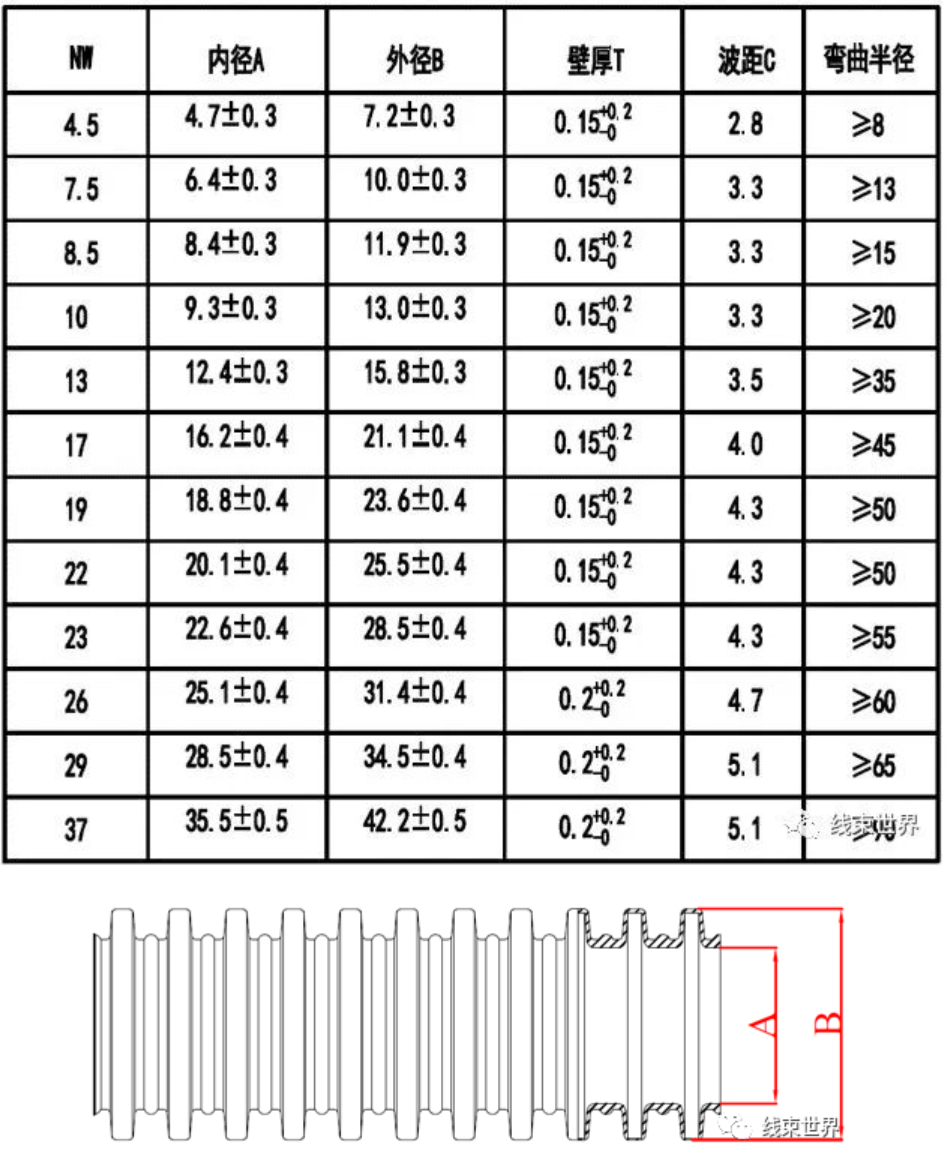

超平型波紋管:

波紋管性能測試

序號 ? ?Item	測試項目 ? ?TEST ?ITEM	測試條件 Test Condition	規格要求Requirement
1	外觀	目測	管子表面有光澤,不能有小孔、開裂和雜物，內壁光滑平整不允許有滑痕和凸起異物
2	耐寒性彎曲試驗	取5段300mm長的波紋管，存放在-40℃的低溫箱中4h后取出，沿4倍波紋管內徑的芯棒彎曲180°然后觀察波紋管的外觀變化	要求波紋管表面不允許產生影響使用的裂紋、龜裂、脆裂等缺陷
3	熱時效試驗	試驗設備：熱老化箱試驗條件有方法：將5段長為500mm的波紋管樣品，存放于對應的熱空氣中，存放時間≥500H或240H	在常溫下以2倍于波紋管徑的半徑彎曲波紋管時，不允許出現斷裂和裂紋以及影響 ?使用缺陷
4	熱變形	試驗條件有方法：取5根200mm波紋管，中間100毫米處作好標識，波紋管應該在120±3℃溫度下存放24個小時，存放完畢之后，應該在23℃和50%相對濕度環境下對測試樣品進行30分鐘的存放，讓其冷卻。然后對波紋管的長度用游標卡尺進行測量，計算結果	要求最大變形率≤10%
5	耐沖擊試驗	取一段380毫米長的波紋管套入電線束，電線束的直徑不得超過波紋管內徑的80%，樣品制作完畢以后樣品在23±3℃以及在50%的相對濕度的環境下至少存放30分鐘所描述的狀態下進行存放，存放完畢之后，將樣品取出在V型的導槽上進行固定，固定之后將重約一公斤的鋼球從高度為1米的導向管中自由落體，沖擊電線束檢查結果
6	耐化學試劑試驗	耐化學試劑能力指波紋管對各種介質侵蝕的抵抗能力。依據標準JT/T1031-2016，的規定進行實驗。準備一只抗化學侵蝕的噴霧器，注人需要用于檢驗的試劑。取380mm 長的閉口波紋管垂直放置，將試劑噴灑在波紋管的表面，完畢后按表三中所列溫度放置20h，使噴灑試劑滴干，所使用試驗箱應符合JB/T 7444 的規定。將試驗后的樣品繞在直徑為4 倍波紋管內徑的軸上兩圈。室溫存放30min 后，對波紋管進行目測，檢查表面是否有裂痕、融化現象或其他表面變形狀況	波紋管不得變形或開裂
7	長期熱老化試驗	將兩面段長為 500mm 的波紋管自由懸掛對應的熱空氣中存放時間>3000H	要求波紋管不允許發生脆變和粉化。在常溫下以2倍于波紋管外經的半徑彎曲波紋管時，不允許出現斷裂和裂 ?紋以及影響使用的缺陷
8	燃燒性能	UL94???? GB/T 2408????? FMVSS 302???? GB/T 8410????? EN 45545?????? DIN 5510
