符合連接器要求：FFC/FPC 連接器

來源：線束世界?作者：線束世界-Jimmy?2022-08-31 14:52

什么是 FFC/FPC 連接器？

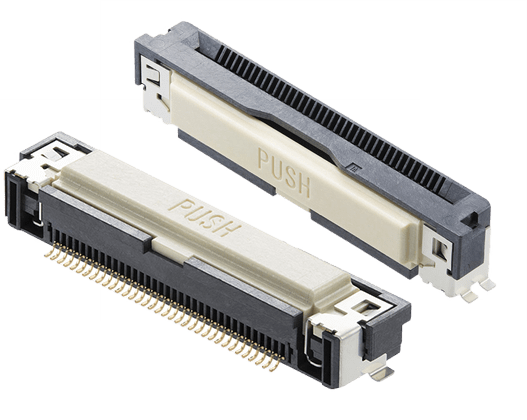

FFC 連接器用于在線對板應用中將帶狀扁平柔性電纜（FFC）配接到 PCB 電路。它們還提供電纜到電纜配置。這些連接器具有高密度、非常窄的外形尺寸，適合狹小的空間。它們通常用于消費類應用，如筆記本電腦、相機、計算機外圍設備、電器和電話。單排或雙排連接器外殼通常由柔性塑料、聚合物、工程橡膠或薄膜制成，圍繞著嵌入式金屬連接器。提供多種鎖定樣式。?

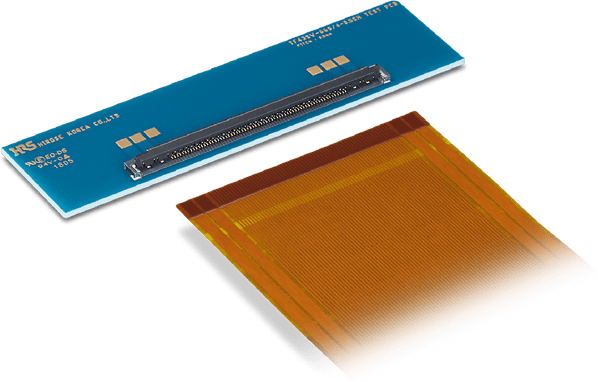

FPC 連接器將柔性印刷電纜（FPC）連接到電路板。FPC是一種FFC，其中導體印刷在電纜基板上而不是嵌入其中。FPC/FFC 連接器有時稱為帶狀連接器。?

設計人員選擇FFC/FPC連接器的一個關鍵原因是，與統的剛性電路板相傳比，當與柔性電纜一起使用時，它們具有更高的靈活性。?

ELCO是FFC型連接器的早期開發商，于20世紀90年代初與AVX合并，KYOCERA AVX承擔了ELCO產品的責任，并繼續開發其FFC / FPC系列。?

盡管FFC在20世紀70年代被廣泛使用，但電纜最初只有直接焊接或壓接接觸版本。1986 年，ELCO 發明了 8370 系列，這是第一款直接在 FFC 上配接的高性價比卡邊型連接器。?

獨特的接觸式執行器設計具有固定片，可防止意外的執行器分離。固定片環繞執行器軸并鉤在腔體上，防止執行器打開。

設計說明??

FFC/FPC 連接器提供引腳、插座、卡邊和焊片觸點選項，帶單排或雙排外殼。?

某些變體能夠混合 FFC 電纜和圓形電線觸點提供多種間距，例如 0.03 mm、0.5 mm、1.00 mm、1.25 mm、2.54 mm，但最常見的間距是 0.500 mm、1.00 mm 和 1.25 mm。?單個FFC可以在同一根電纜上的不同導體之間具有不同的間距，但這并不常見。??
